BV电线的新国家标准单丝直径及根数修订稿

BV铜芯线
1.5-4.0
2.5-9.68
一般推荐使用标准型号。
在家庭装修中广泛使用，适合于电源线和信号线的传输。
RVV护套线
1.5-4.0+1.5-4.0 (双层屏蔽)
同上所述
适用范围同BV线，可考虑用于有电磁干扰的环境下。
对于存在电磁辐射或易受电磁波影响的场所，建议使用该类型的电缆。
双绞线/网线（TP）

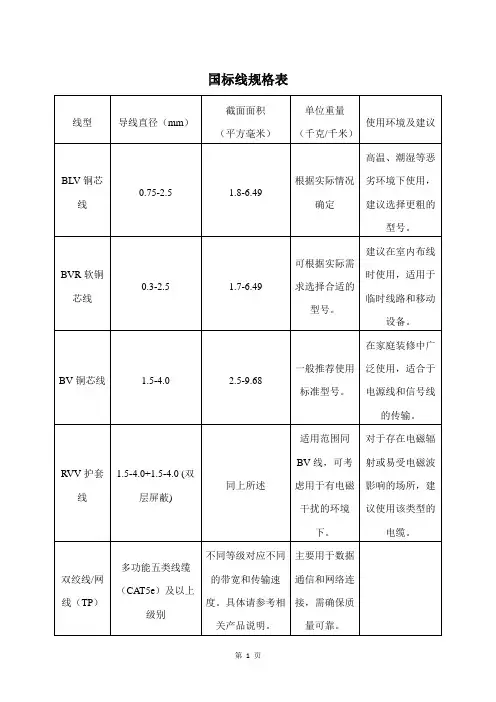

国标线规格表
线型
导线直径（mm）
截面面积
（平方毫米）
单位重量
（千克/千米）
使用环境及建议
BLV铜芯线
0.75-2.5
1.8-6.49
根据实际情铜芯线
0.3-2.5
1.7-6.49
可根据实际需求选择合适的型号。
建议在室内布线时使用，适用于临时线路和移动设备。
多功能五类线缆（CAT5e）及以上级别
不同等级对应不同的带宽和传输速度。具体请参考相关产品说明。
主要用于数据通信和网络连接，需确保质量可靠。
注意事项：
*请根据实际应用场景和使用环境来选择合适的电线类型和规格。
*选择高质量的产品以确保安全性和稳定性。
*注意电线的绝缘材料的质量和厚度，以防止漏电和短路等问题发生。
*电线的弯曲半径应大于其直径的十倍以上，以保证使用寿命和维护方便性。
*在高温、高湿度和高振动条件下使用时，应特别注意电线的防护措施，如选用耐高温、防潮性能好的电缆类型。

bv电线的执行标准BV电线的执行标准。

BV电线是一种常用的电气线缆，广泛应用于建筑、工业和家庭等领域。

为了确保BV电线的质量和安全性能，制定了一系列的执行标准，以规范其生产、安装和使用。

本文将就BV电线的执行标准进行详细介绍。

首先，BV电线的执行标准主要包括国家标准、行业标准和企业标准。

国家标准是由国家标准化管理委员会制定的，具有强制性和统一性，对BV电线的材料、结构、性能等方面提出了具体要求。

行业标准是由行业协会或组织制定的，针对特定行业的需求和特点，对BV电线的生产和使用提出了更为详细的规定。

企业标准是由生产企业自行制定的，是企业对BV电线质量管理的内部规范，通常是在国家标准和行业标准的基础上进行补充和细化。

其次，BV电线的执行标准涵盖了多个方面，主要包括材料选用、生产工艺、外观质量、电气性能、安全要求等内容。

在材料选用方面，执行标准对导体材料、绝缘材料、护套材料等都有详细的规定，要求材料必须符合相关的国家标准和行业标准。

在生产工艺方面，执行标准规定了BV电线的生产工艺流程、设备要求、质量控制等内容，以确保产品的一致性和稳定性。

在外观质量方面，执行标准对BV 电线的表面光洁度、色泽一致性、标识标志等都有具体要求，以保证产品的外观质量。

在电气性能和安全要求方面，执行标准对BV电线的导通性能、绝缘电阻、耐压能力、耐热性能等进行了严格的规定，以确保产品在使用过程中的安全可靠性。

此外，BV电线的执行标准还对其安装和使用提出了具体要求。

在安装方面，执行标准规定了BV电线的敷设方式、固定方式、保护措施等内容，以确保其安装质量和安全性。

在使用方面，执行标准对BV电线的额定电压、额定温度、使用环境等进行了详细规定，以保证产品在使用过程中的稳定性和可靠性。

总之，BV电线的执行标准是保证其质量和安全性能的重要依据，对生产、安装和使用都有着具体的规定和要求。

只有严格遵守执行标准，才能确保BV电线在各个环节都能达到预期的效果，为建筑、工业和家庭等领域的电气系统提供稳定可靠的电力支持。

关于电线BV-1.5七支结构产品说明函
XX有限公司（客户名称）：
关于贵公司提出的BVR-1.5、60227 IEC 01(BV)-1.5 七支结构两种产品的问题，现就此作出以下说明：
第一、由于产品执行标准换版，对BVR系列的规格范围作出调整，具体如下：旧版标准JB/T 8734-2012：BVR系列范围0.75-185mm2
新版标准JB/T 8734-2016：BVR系列范围2.5-185mm2
很明显，新版标准实施后没有BVR-1.5及以下规格。

第二、现行国标GB/T 5023.3-2008中，BV-1.5平方有两种结构：
一种为单根实心导体（第1种导体），另外一种为七支绞合结构（第2种导体），第2种绞合软结构导体相当于之前的BVR-1.5，弥补了因标准调整之后的产品空白。

本公司上述产品均取得国家强制性产品认证（即CCC认证），严格按照国家认证认可管理条例的相关要求进行产品标注，因此，按照新版标准不再有BVR-1.5。

特此说明，相关标准说明附后！
xxx电缆有限公司
20xx年x月x日
附一、旧版标准JB/T 8734-2012中BVR系列的规格范围（包括BVR-1.5）新版标准JB/T 8734-2016中BVR系列的规格范围（从2.5开始，没有1.5）
附二、国标GB/T 5023.3-2008 中BV-1.5有两种导体结构。

线型号普通绞线：LJ：铝铰线;用于挡距较小的一般配电架空线路HL1J、HL2J：铝合金绞线;用于一般配电架空线路;GLJ：铝包钢绞线;用于重水区或大跨越输配电架空线路及通信避雷线;LGJ普通型、LGJQ轻型、LGJJ加强型;用于输配电线路;通用绝缘电线：BX、BLX：橡胶绝缘电线;固定敷设于室内或室外,明敷、暗敷或穿管,作为设备安装用线;BXF、BLXF：氯丁橡胶绝缘电线;同BX型,耐气候好,适用于室外BXR：橡胶绝缘软电线;同BX型,仅用于安装时要求柔软的场所;BXHF、BXLHF：橡胶绝缘和护套电线;同BX型,适用于较潮湿的场所和作为室外进户线;BV、BLV：聚氯乙烯绝缘电线;同BX型,但耐湿性和耐气候性较好BVR：聚氯乙烯绝缘软电线;同BV型,仅用于安装时要求柔软的场所;BVV、BLVV：聚氯乙烯绝缘和护套电线;同BV型,用于潮湿和机械防护要求较高的场所,可直埋土壤中;BV-105、BLV-105：耐热105℃聚氯乙烯绝缘电线;同BV型,用于45℃及以上高温环境中; BVR-105：耐热105℃聚氯乙烯绝缘软电线;同BVR型,用于45℃及以上高温环境中;通用绝缘软线：RV单芯、RVB两芯绞型、RVS两芯平型：聚氯乙烯绝缘软线;供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃;RV-105：耐热105℃聚氯乙烯绝缘软线;同RV型,用于45℃及以上高温环境中;RVV：聚氯乙烯绝缘和护套软线;同RV型,用于潮湿和机械防护要求较高及经常移动、弯曲的场所;RFS两芯绞型、RFB两芯平型：丁晴聚氯乙烯复合物绝缘软线;同RVB、RVS型,但低温柔软性较好;其它：RXSRXB：棉纱编织橡胶绝缘双绞平型软线;室内日用电器,照明用电源线;RX：棉纱总编织橡胶绝缘软线;同RXSRXB型;国标电线平方数和直径一览表注：以上导体直径指BV 塑铜线及BLV 塑铝线Array换算方法：1、知道电线的平方,计算电线的半径用求圆形面积的公式计算：电线平方数平方毫米＝圆周率×电线半径毫米的平方知道电线的平方,计算线直径也是这样,如：方电线的线直径是：÷= ,再开方得出毫米,因此方线的线直径是：2×毫米＝毫米;知道电线的直径,计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率×线直径的平方／42、电缆大小也用平方标称,多股线就是每根导线截面积之和;电缆截面积的计算公式：×电线半径毫米的平方×股数如48股每股电线半径毫米平方的线：× × × 48 = 平方铜线在不同温度下的线径和所能承受的最大电流表铜线安全载流量计算方法是：平方毫米铜电源线的安全载流量－－28A;4平方毫米铜电源线的安全载流量－－35A ;6平方毫米铜电源线的安全载流量－－48A ;10平方毫米铜电源线的安全载流量－－65A;16平方毫米铜电源线的安全载流量－－91A ;25平方毫米铜电源线的安全载流量－－120A;如果是铝线,线径要取铜线的倍;如果铜线电流小于28A,按每平方毫米10A来取肯定安全;如果铜线电流大于120A,按每平方毫米5A来取;导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确;另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择平方的铜线或平方的铝线;10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米;从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线;如果真是距离150米供电不说是不是高楼,一定采用4平方的铜线;导线的阻抗与其长度成正比,与其线径成反比;请在使用电源时,特别注意输入与输出导线的线材与线径问题;以防止电流过大使导线过热而造成事故;下面是铜线在不同温度下的线径和所能承受的最大电流表格;1、导线线径一般按如下公式计算：铜线：S= IL / U`铝线：S= IL / 34U`式中：I——导线中通过的最大电流AL——导线的长度MU`——充许的电源降VS——导线的截面积MM2说明：1、U`电压降可由整个系统中所用的设备如探测器范围分给系统供电用的电源电压额定值综合起来考虑选用;2、计算出来的截面积往上靠,绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系解释估算口诀：二点五下乘以九,往上减一顺号走;三十五乘三点五,双双成组减点五;条件有变加折算,高温九折铜升级;穿管根数二三四,八七六折满载流;说明：1本节口诀对各种绝缘线橡皮和塑料绝缘线的载流量安全电流不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得;由表5 3可以看出：倍数随截面的增大而减小;“二点五下乘以九,往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍;如2．5mm2导线,载流量为2．5×9＝22．5A;从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4;“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3．5倍,即35×3．5＝122．5A;从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5;即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍,依次类推;“条件有变加折算,高温九折铜升级”;上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的;若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可；当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量;如16mm’铜线的载流量,可按25mm2铝线计算。
