随着人们对住宅，特别是别墅平面与空间的要求越来越高，原来普通框架结构有露梁露柱的缺点、砖混结构抗震性能比较差。于是近年来异形柱结构发展迅速。以下内容为异形柱结构型式的受力特点、计算分析及构造要求及与矩形柱结构比较等。
一、异形柱结构的特点：
1、异形柱柱肢平面内外两个方向刚度对比相差较大，导致各向刚度不一致，其各向承载能力也有较大差异；
2、对于长柱（H/h>4）可以不考虑剪切变形的影响，控制轴压比较小时，受力明确，变形能力较好。而对短柱（H/h<4），剪切变形占有相当比例，构件变形能力下降。异形柱通常在短柱范围，且属薄壁构件，弯曲变形性能有限，延性较差；
3、异形柱由于是多肢的，其剪切中心往往在平面范围之外，受力时要靠各柱肢交点处核心砼协调变形和内力，这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力，而该剪应力的存在，使柱肢易先出现裂缝，也使得各肢的核心砼处于三向剪力状态，它使得异形柱较普通截面柱变形能力低，脆性破坏明显；
4、异形柱不同于矩形柱，它存在着单纯翼缘柱肢受压的情况，其延性更差。由于其受力性能的复杂，设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。
二、异形柱与矩形柱定义及布置：
1、异形柱定义：截面几何形状为L型、T型、十字形，且截面各肢的肢高肢厚
比不大于4的柱。
（1）异形柱截面的肢厚不应小于200，肢高不应小于500。
（2）按照异形柱定义，对肢厚200的异形柱肢高不能超过800。实际对住宅而言，因异形柱剪跨比限制，不管肢厚多少肢高都不能超过800， 一般不等肢异形柱肢高比一般不超过1.6。
（3）对Z型的异形柱，可输入两个L型异形柱，PKPM建模时两个异形柱用刚性梁连接处理。
（4）对一字形异形柱，设计时尽量改为300宽的矩形柱，当建筑要求不能改动时，可布短肢墙，当墙厚为200时，可布200x1050的短肢墙。
注意异形柱框架结构不能出现较多的短肢墙，计算按照异形柱框架结
异形柱结构异形框架计算有些注意要点 工程
由于其截面的特殊性，在柱截面对称轴内受水平力作用时，弹性分析计算其翘曲应力很小，此时如同承受水平力的偏压构件，仍可按平截面假定分析，按砼设计标准计算，特别是在框剪，框筒结构中，对6度及其以下烈度区的Ⅰ、Ⅱ类场地，框架柱只承当水平风载的一小局部，如按一般偏压柱计算，误差较小，
在进行内力计算和配筋计算时，宜选用带有异形柱计算功能的计算软件。现在有一些软件没有异形柱截面形式，如要用它进行计算，要先进行等刚度等面积换算成矩形柱，进行整体分析，得到双向内力后再进行异形柱的截面设计，其工作量相当大，且截面设计的可靠性不高。
目前，国内可直接进行异形柱截面内力计算和截面设计的软件有建研院的TAT、SATWE程序，广东省建院的SS、SSW程序以及天津的钢筋砼异形柱结构配筋计算程序CRSC。这些程序均用数值积分法进行正截面配筋设计，准确性较高，经过大量工程校算，能有效地满足结构平安性要求。

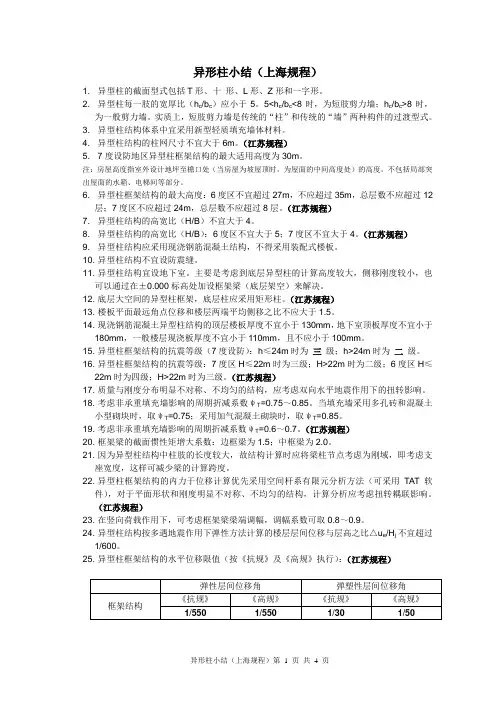

异形柱小结（上海规程）第 1 页 共 4 页 异形柱小结（上海规程）
1. 异型柱的截面型式包括T形、十 形、L形、Z形和一字形。
2. 异型柱每一肢的宽厚比（hc/bc）应小于5。58时，为一般剪力墙。实质上，短肢剪力墙是传统的“柱”和传统的“墙”两种构件的过渡型式。
3. 异型柱结构体系中宜采用新型轻质填充墙体材料。
4. 异型柱结构的柱网尺寸不宜大于6m。（江苏规程）
5. 7度设防地区异型柱框架结构的最大适用高度为30m。
注：房屋高度指室外设计地坪至檐口处（当房屋为坡屋顶时，为屋面的中间高度处）的高度，不包括局部突出屋面的水箱、电梯间等部分。
6. 异型柱框架结构的最大高度：6度区不宜超过27m，不应超过35m，总层数不应超过12层；7度区不应超过24m，总层数不应超过8层。（江苏规程）
7. 异型柱结构的高宽比（H/B）不宜大于4。
8. 异型柱结构的高宽比（H/B）：6度区不宜大于5；7度区不宜大于4。（江苏规程）
9. 异型柱结构应采用现浇钢筋混凝土结构，不得采用装配式楼板。
10. 异型柱结构不宜设防震缝。
11. 异型柱结构宜设地下室。主要是考虑到底层异型柱的计算高度较大，侧移刚度较小，也可以通过在±0.000标高处加设框架梁（底层架空）来解决。
12. 底层大空间的异型柱框架，底层柱应采用矩形柱。（江苏规程）
13. 楼板平面最远角点位移和楼层两端平均侧移之比不应大于1.5。
14. 现浇钢筋混凝土异型柱结构的顶层楼板厚度不宜小于130mm，地下室顶板厚度不宜小于180mm，一般楼层现浇板厚度不宜小于110mm，且不应小于100mm。
15. 异型柱框架结构的抗震等级（7度设防）：h≤24m时为 三 级；h>24m时为 二 级。
16. 异型柱框架结构的抗震等级：7度区H≤22m时为三级；H>22m时为二级；6度区H≤22m时为四级；H>22m时为三级。（江苏规程）
17. 质量与刚度分布明显不对称、不均匀的结构，应考虑双向水平地震作用下的扭转影响。
