异型柱结构设计要点

混凝土通规异形柱混凝土通规是指在混凝土结构设计、施工以及验收中约定的规范和要求，通常由国家或地方政府制定并发布。

混凝土通规的目的是保证混凝土结构的安全、可靠和实用，提高工程的质量和效益。

在混凝土通规中，建筑构件以直线形状为基础，但在实际施工中，也经常遇到一些复杂形状的构件。

异形柱就是这样一种特殊形状的构件，其截面形状不规则，常常需要根据实际情况进行定制。

首先，异形柱的设计应符合以下几个要求：强度、刚度、稳定性和耐久性。

设计时需要考虑到荷载的分布和作用，合理选择截面形状和尺寸，以及确定构件的受力性能。

根据工程要求，设计师通常会采用矩形、圆形或其他特殊截面形状来满足强度和刚度的要求。

其次，施工过程中需要注意以下几个方面：模板制作、钢筋布置以及混凝土浇筑。

模板对异形柱的成型至关重要，需要根据构件的几何形状制作模板，确保模板的强度和刚度。

钢筋布置应满足强度要求，同时要考虑到截面形状的特殊性，采取合适的布置方式。

混凝土浇筑需要注意工作性能和密实性，保证混凝土完全填充模板空间，并进行充分的振捣和整平。

最后，验收时需要对异形柱进行检查和检测。

对于混凝土构件，常见的检查方法有目测、敲击和拍片等。

目测主要用于检查外观质量，包括裂缝、麻面和色差等。

敲击和拍片则用于检查混凝土的声音和表面硬度，以评估其强度和质量。

总之，混凝土通规对于异形柱的设计、施工和验收都有一定的规范和要求。

通过合理的设计、精细的施工和严格的验收，可以确保异形柱在混凝土结构中的性能和质量。

同时，为了提高施工效率和质量，建议在设计和施工过程中积极采用新的技术和材料，如数控加工、预应力等。

这样可以不仅满足通规要求，还可以提高工程的整体质量和效益。

建筑工程中异形柱框架结构设计探讨摘要：目前，在我国许多城市都推广和应用异形柱框架结构，因其有诸多的优点，室内不出现棱角、便于家具布置、扩大房间的有效使用面积等。

文章简述了异形柱框架结构体系的特点及设计要点，并结合具体实例，探讨了异型柱框架结构在实际工程中的设计应用，以供参考。

关键词：建筑；异形柱框架结构；设计1 异型柱框架结构体系的特点特点：①柱肢厚通常采用180～200mm，肢厚基本与填充墙等厚，框架梁宽也同墙厚，室内不凸出梁柱，便于使用又美观，同时还增加了房间的使用面积，比相同形式的砖混结构可增加约8%～10%的使用面积；②柱的平面布置很灵活，异型柱结构的围护墙通常是非承重的轻质隔墙，受建筑的限制较少，这使得房间布置更加灵活，可很好地满足业主对大开间建筑的需求；③异型柱框架与矩形框架相比，抗震性能有明显的提高，质量减轻是其抗震性提高的主要原因，此外，抗侧刚度对抗震性能的提高也有一定的影响；④虽然增加了施工难度，但因扩大了使用面积，加之自重较轻，减少了基础费用，综合考虑总体经济效益较好。

2 异型柱框架结构的设计要点2.1 结构布置与—般钢筋混凝土框架结构相比，异形柱框架结构在结构布置时应注意以下要点：（1）为了避免扭转带来的不利影响，结构平面宜尽量对称，使平面和刚度均匀，两个主轴方向应协调布置；如果有明显的不对称，应考虑扭转对结构受力的不利影响。

（2）异形框架宜双向设置，框架柱应对齐，框架梁应拉通，避免纵横框架梁相互支撑，使结构形成空间受力并具有足够的承载能力、刚度和稳定性，同时具有良好的整体性和较好的抗震性能。

（3）为了避免过大的外挑和内收，防止楼层刚度沿竖向的突变，竖向布置应力求体型规则、均匀，尽量避免错层。

（4）受力复杂部位的异形柱，宜采用一般框架柱。

2.2 适用的房屋最大高度和最大高宽异形柱框架结构在6 度（0.05 g）抗震设防烈度区，房屋最大高度24 m，高宽比不宜大于4；异形柱框架在7 度（0.10 g）抗震设防烈度区，要求房屋高度小于35 m，层数小于12 层，建筑物的高宽比不宜大于5；在8 度（0.20 g）抗震设防烈度区，房屋高度小于25 m，建筑物的高宽比不宜大于4。

异形柱设计时应注意的问题一．“梁柱节点重叠作为刚域”异形柱结构要选择该选项,选择此项后,程序对梁进行如下的力学模型简化：1．梁的自重按扣除刚域后的梁长计算；2．梁上的外荷载按梁两端节点间长度计算；3．截面设计按扣除后的梁长计算.二．异形柱单双偏压的选择及计算1．不管用户如何选择,程序异形柱的配筋计算都按双偏压计算；2．软件计算方法与《异形柱规程》规定的计算方法并不相同.软件采用《混凝土规范》进行计算,和《异形柱规程》不一致,建研院认为《异形柱规程》此处不合理.三．异形柱最小配筋率的控制软件算配筋率时把分布筋也计算在内,是全部钢筋的配筋率.与《混凝土异形柱结构技术规程》第6.2.5条的规定不一致,需要注意.1．《异形柱规程》中规定的最小配筋率是不包括竖向分布筋的,仅指端部受力钢筋.而程序在配筋计算时所有的钢筋都是受力钢筋,因此其最小配筋率包含固定钢筋和分布钢筋.2．程序目前暂没有执行“柱肢各肢端纵向受力钢筋的配筋百分率不应小于0.2的要求”.四．薄弱层的定义薄弱层需人工指定,程序不自动定义.《异形柱规程》第3.2.5-2规定：当楼层承载力突变时,其薄弱层地震剪力应乘以1.2的增大系数；楼层受剪承载力不应小于相邻上一楼层的65%；采用SATWE程序设计时需针对此层在“全楼地震作用放大系数”中认为放大1.04倍,其计算结果也仅用于此层.TAT程序则在选择了“考虑附加薄弱层地震力的人工调整”选项后,直接在弹出的放大系数表中填写.五．地震力作用方向《异形柱规程》第4.2.4条规定：一般情况下,应允许在结构两个主轴方向分别计算水平地震力作用并进行抗震验算,各方向的水平地震作用应由该方向抗侧力构件承担,7度（0.15g）和8度（0.2g）时尚应对主轴45°方向进行补充验算.当采用SATWE软件进行异形柱框架设计时,应输入“斜交抗侧力构件方向附加地震作用数”和相应的角度.需要手工输入,程序不自动执行设置.作用数为1,角度为45°.六．异形柱轴压比的计算异形柱轴压比的限值与截面形式有关；目前程序还不能根据不同的截面形式判断轴压比是否超限,需要设计人员人工判断.。

探讨异形柱框架结构的设计随着建筑行业的发展，各种新颖的建筑结构形式不断出现，各种框架结构也在不断地演变。

其中，异形柱框架结构被广泛地应用于建筑中，并且在实际工程中取得了很好的效果。

下面，我们将从设计的角度来探讨异形柱框架结构的设计。

1. 异形柱的设计异形柱一般由矩形、梯形、T形、L形等几何形状构成，其设计包括截面尺寸、支撑顶点的位置、柱的截面形状等方面。

异形柱的设计要考虑到其受力性能，确保其在受到荷载时能够充分发挥其承载能力。

同时，还需考虑其构件的制作和安装要求，保证其在实际应用中的可行性。

2. 框架结构的设计框架结构是由柱、梁、支撑体系等构成，它是建筑中应用最为广泛的结构形式之一。

对于异形柱框架结构的设计，往往需要考虑柱与梁的相交方式、承载结构的力学性质、整体稳定性等方面。

同时，还要考虑到结构的运作效率，确保其能够满足设计的要求，同时保证结构的经济性。

3. 钢结构的优势异形柱框架结构一般采用钢材构建，相较于传统的混凝土结构，钢结构具有自重较小、抗震性好、施工方便、构件连接可预制等优点。

此外，钢结构还具有可拆装性、可循环使用性等特点，符合现代保护环境的理念，更加适应现代建筑的发展。

4. 异形柱框架结构的设计特点我们可以发现，异形柱框架结构在设计和建造中都有其独特的特点。

首先，异形柱的结构形态多样，这需要在设计时充分考虑其受力性能；其次，异形柱的构造复杂，施工难度较大；最后，异形柱框架结构的设计需要深入研究结构的应力特性和变形特征。

综上所述，异形柱框架结构是一种非常实用的结构形式，在设计过程中应充分考虑到其多要素特点，确保在实际应用中具有较好的稳定性和经济性。

由于是钢结构，施工方便，建造速度快，非常符合现代建筑的发展趋势，相信它的应用将会越来越广泛。

异形柱结构力学特性和设计要点剖析发布时间：2021-01-22T07:52:52.172Z 来源：《防护工程》2020年29期作者：韩珲[导读] 宜按墙的要求进行设计。

但对于肢高肢厚比在4~5范围内的结构，无法找到相应的规范作为参考。

泛华建设集团有限公司南京设计分公司江苏南京 210000摘要：异形柱结构在实际应用时，优点与缺点并存，设计时具有一定的难度。

异形柱结构由于自身的特殊性能，与其他结构有很大的区别，各种规范也对其做了大量的约束。

在首次进行异形柱结构设计时，有一些问题容易被忽略。

因此笔者结合自己的异形柱结构设计经验，对异形柱结构设计时应重点关注的问题作出了总结，并针对各个问题阐述了处理的建议，以供参考。

关键词：异形柱结构；力学特性；节点核心区；抗震设防Analysis of mechanical characteristics and design key points of special-shaped column structureHan HuiFanhua Construction Group Co.，Ltd. Nanjing Design Branch，Nanjing，Jiangsu 210000Abstract：In practical applications，special-shaped column structures have advantages and disadvantages coexisting，and it is difficult to design. The special-shaped column structure is very different from other structures due to its own special performance，and various specifications also place a lot of constraints on it. When the special-shaped column structure was designed for the first time，some problems were easily overlooked. Therefore，the author combines my own special-shaped column structure design experience，summarizes the problems that should be paid attention to when designing the special-shaped column structure，and elaborates the handling suggestions for each problem for reference.Keywords：heterogeneous column structure；mechanical properties；node core area；seismic fortification1.引言尽管异形柱结构是从剪力墙结构演化形成，但其力学特性与剪力墙还是存在较大的区别，主要还是因为截面形式不同而引起的。

混凝土异形柱结构构造混凝土异形柱结构是一种特殊的建筑结构形式，它的外形不规则，不同于传统的柱子形状。

这种结构形式不仅能够满足建筑的承重要求，还能够赋予建筑更多的艺术感和创意性。

在建筑设计中，混凝土异形柱结构常常被用于打造独特的建筑外观。

与传统的方形柱子相比，异形柱子的外形可以是各种各样的，如圆形、椭圆形、多边形等。

这样的设计灵感可以来自于自然界的形态，也可以是设计师的创意构思。

混凝土异形柱结构的设计和施工需要考虑许多因素。

首先是结构的承载能力。

由于异形柱子的形状不规则，其承载能力的计算和分析需要更为复杂。

设计师需要通过结构力学的原理和计算方法，确定柱子的尺寸、钢筋数量和混凝土配比，以保证柱子的承载能力满足要求。

其次是施工的难度。

由于异形柱子的形状复杂，模板的制作和安装往往比较困难。

施工人员需要根据设计图纸，制作出符合柱子形状的模板，并进行准确的安装。

此外，在浇筑混凝土的过程中，还需要控制好混凝土的流动性和充实性，以确保柱子的质量和强度。

混凝土异形柱结构的应用范围非常广泛。

它可以用于建筑物的主体结构，如高层建筑的柱子和梁。

同时，它也可以用于建筑物的装饰和景观设计，为建筑赋予独特的艺术魅力。

在现代建筑中，越来越多的设计师开始运用混凝土异形柱结构，创造出许多令人惊叹的建筑作品。

混凝土异形柱结构在建筑领域中有着广泛的应用前景。

它不仅能够满足建筑的功能和承载要求，还能够提升建筑的美观性和艺术性。

随着建筑技术的不断发展和创新，混凝土异形柱结构将会有更加广阔的发展空间。

混凝土异形柱结构是一种独特而创新的建筑结构形式。

它通过设计师的巧思和建筑技术的支持，为建筑带来了更多的可能性。

在未来的建筑设计中，混凝土异形柱结构将会发挥越来越重要的作用，为人们创造出更加美丽和独特的建筑作品。

河南建材2020年第7期参考文献:[1]史三元,陈明,郭长印,等.碎石注浆桩复合地基技术及承载力分析[J].河北工程大学学报,2018,25(1):14-16.异形柱框架结构体系的设计要点钱坤李渊哲长春建筑学院（130607）摘要:结构选型是建筑结构设计初期非常重要的工作内容，异形柱框架结构是一种较为常见的建筑结构形式。

文章从异形柱结构自身特点出发，从构造形式上分析了异形柱框架结构的计算方式、构造措施以及设计过程中应注意的相关问题。

关键词:异形柱框架结构；计算分析；构造措施1引言结构体系是建筑的支撑部分,是载体,是工业化的首选,为构件一体化设计创造首要条件。

建筑设计的过程中,对于结构体系的选择至关重要。

结构体系决定了整体设计的施工工艺,以及对于建筑材料和施工方式的选择,影响到诸多后续的设计方案。

异形柱框架结构是我国近几年来大力推广的建筑结构形式,与普通框架结构相比,其结构在室内布置中作为主要承重构件,将框架及剪力墙结构构件的优点融合,为建筑设计与建筑空间的有效利用提供了有利条件,有良好的经济与社会效益。

1.1异形柱结构体系的概况异形柱,顾名思义即是不规则形态的柱子,柱子的截面形状常见的有T 型、L 型、十字型,因其特殊的截面形状,所以梁柱节点处核心区面积会很小,节点处抗震性能较差,这种特殊构造对整体结构抗震性能的影响尚处于进一步研究当中。

通常情况下,对异形柱各肢长度是否一致没有明确的设计要求,但为设计及后续计算方便,需设计为等肢异形柱,若因结构需要而设计为不等肢时,肢高比要小于1.6。

考虑到结构的空间布置,要尽量使肢厚与连墙厚度相等,避免出现凸柱,否则会失去结构空间排列的意义。

1.2异形柱框架结构的优点对于大众而言,更关心的是住房内部的实际使用面积,在有限的空间内如何将家具布置得更合理,这也就对结构形式有了实际要求。

传统的矩形柱框架结构因其结构形式单一,建筑空间无法得到充分利用,已无法满足大众需求。

异形柱框架结构设计概述异形柱框架结构是一种新型的建筑结构设计，它的特点是采用了不规则形状的柱子，从而能够提供更大的自由度和更好的美学效果。

在本文中，我们将对异形柱框架结构的设计概述进行介绍，包括其特点、设计原则、应用范围以及未来的发展趋势等方面。

一、异形柱框架结构的特点异形柱框架结构与传统的柱框架结构相比，最大的特点就是其柱子的形状不规则。

传统的柱子都是直的或者圆形的，而异形柱则可以是各种各样的不规则形状，比如三角形、菱形、梯形等等。

这种不规则形状的柱子可以带来更大的设计自由度，能够创造出更多样化和更富有创意的建筑形态。

异形柱框架结构还可以提供更好的承载能力和抗震能力，从而能够创造更为安全和稳定的建筑结构。

在设计异形柱框架结构时，需要遵循一些设计原则，以确保其稳定性和安全性。

需要根据建筑的功能和设计要求来确定柱子的形状和布置方式，需要保证其能够满足建筑的结构需求。

需要考虑异形柱的连接方式和结构设计，确保其能够具有良好的承载和抗震能力。

还需要考虑建筑的美学效果，尽可能使得异形柱的设计能够融入到整个建筑结构中，创造出更加优美和独特的建筑形态。

异形柱框架结构可以广泛应用于各种建筑中，特别适合于那些对建筑形态要求比较高的项目。

比如高端商业建筑、文化建筑、艺术建筑等，都可以采用异形柱框架结构来创造出更加个性化和独特的建筑形态。

异形柱框架结构还可以应用于那些地震频发地区的建筑设计中，其良好的抗震能力可以为建筑提供更大的安全保障。

随着建筑设计的不断发展和变化，异形柱框架结构在未来将会有更广阔的应用前景。

随着技术的不断进步，可以预见将会出现更多更复杂的异形柱设计和制造技术，从而能够创造更为独特和美观的建筑形态。

随着人们对建筑美学的要求不断提高，异形柱框架结构将会成为建筑设计中的一个重要趋势，为建筑设计提供更多样化和更迷人的选项。

混凝土异形柱结构设计规程
混凝土异形柱结构设计规程是指对混凝土异形柱结构进行设计时应遵循的标准和规定。

具体的设计规程可能会因不同的国家、地区和工程项目而有所不同，下面是一些常见的设计规程原则：
1. 承载力设计：混凝土异形柱的承载力需要满足土木工程设计的基本要求，确保结构在正常使用条件下的安全性。

这包括考虑柱的受力情况、材料的性能和强度等因素。

2. 构造设计：混凝土异形柱的构造设计需要满足结构施工和使用的要求，包括柱的几何形状、连接方式、支撑方式等。

设计时需考虑到构造的可行性和可靠性，确保结构稳定性和承载能力。

3. 材料选择：混凝土异形柱的材料选择需要根据具体的工程要求和设计目标进行，包括选择合适的混凝土类型、钢筋材料、连接件等。

设计时需考虑材料的性能和强度，确保结构的安全和耐久性。

4. 抗震设计：混凝土异形柱结构的抗震设计是保证结构在地震等自然灾害时能够安全使用的重要环节。

设计时需考虑地震力的作用和结构的响应，采取相应的抗震措施，确保结构的抗震性能。

5. 施工和检验要求：混凝土异形柱在施工和检验过程中需要严格按照设计规程的要求进行，包括施工工艺、施工质量控制、检验方法和标准等。

设计时需考虑到施工和检验的可行性，确
保结构质量和安全性。

需要根据具体的工程要求和国家或地区的相关规定，结合专业的结构设计知识和经验，进行混凝土异形柱结构的设计。

设计师应熟悉并遵守相关的技术规范和标准，并与相关专业人员进行合作和协商，确保设计方案的可行性和安全性。

异形柱结构设计要点详解1.异形柱框架结构的使用范围.1)抗震设防裂度为7度及7度以下地区;2)柱网尺寸不宜过大,一般不大于6M,不应超过7.2M,这是因为该种结构一般是用于6度不超过27M,7度不超过24M的8层以下的房屋,多用于住宅建设,由于住宅的层高一般为2.8M,要保证2.4M的净高,在梁高不小于跨度1/15的情况下,故跨度不宜太大;3)应采用轻质墙体材料,异将建筑物地平均自重控制在9KN/M2以下;2.异形柱框架设计应符合以下规定.1)为保证异形柱框架结构的整体抗震性能,应采用现浇梁板结构;2)异形柱框架应设计为双向刚接梁柱抗侧力体系,根据结构平面布置和受力特点,可部分布置异形柱,部分布置矩形柱;3)底层为大空间的异形柱框架结构,底层柱应采用矩形柱,此时底层形成转换层,该层楼板应用厚度不小于180MM现浇板,双层双向配筋,上下层相关柱截面面积比宜接近于1,刚度比宜在1--1.5之间,上下层异形柱与矩形柱相交时重合面积不应小于2/3.4)异形柱框架结构平面布置宜使结构的平面刚度均匀.对称,避免扭转;竖向布置应注意体型力求规则.均匀,避免有过大的外挑和内收,避免楼层刚度沿竖向突变;5)异形柱框架结构在6度区高度小于或等于22M时,其结构抗震等级按四级考虑,在6度区高度大于22M时,其结构抗震等级按三级考虑;在7度区高度小于或等于22M时,其结构抗震等级按三级考虑,在6度区高度大于22M时,其结构抗震等级按二级考虑;如底层抽柱形成转换层时,该层的框架抗震等级应提高一级;6)异形柱截面肢高与肢宽比不应大于4,也不应小于2.5,肢宽不应小于180MM,"一"字型扁肢柱肢宽不应小于300MM;当角柱为异形柱时,6度区肢高不宜小于500MM,7度区不宜小于600MM;7)异形柱梁及节点的混凝土强度等级不应低于C25;柱中的纵向受力筋直径不应大于25MM,也不应小于14MM;8)异形柱的轴压比限值各地规定不尽相同,但总的来说比普通的框架柱要严一些;3.结构分析.1)异形柱框架结构的内力及位移应按弹性方法计算,在竖向荷载作用下,可考虑梁端塑性内力重分布;2)异形柱框架结构可用"TAT"."SATWE"等程序计算;3)异形柱框架结构的基本自震周期应考虑非承重墙的影响,折减系数可取0.6--0.7;5)"Z"形柱应按剪力墙输入计算程序计算.。

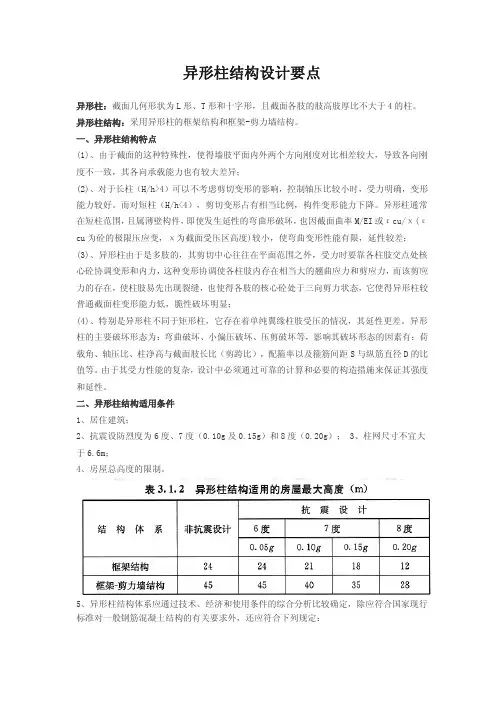

异形柱结构设计要点异形柱：截面几何形状为L形、T形和十字形，且截面各肢的肢高肢厚比不大于4的柱。

异形柱结构：采用异形柱的框架结构和框架-剪力墙结构。

一、异形柱结构特点(1)、由于截面的这种特殊性，使得墙肢平面内外两个方向刚度对比相差较大，导致各向刚度不一致，其各向承载能力也有较大差异；(2)、对于长柱（H/h>4）可以不考虑剪切变形的影响，控制轴压比较小时，受力明确，变形能力较好。

而对短柱（H/h<4），剪切变形占有相当比例，构件变形能力下降。

异形柱通常在短柱范围，且属薄壁构件，即使发生延性的弯曲形破坏，也因截面曲率M/EI或εcu/χ(εcu为砼的极限压应变，χ为截面受压区高度)较小，使弯曲变形性能有限，延性较差；(3)、异形柱由于是多肢的，其剪切中心往往在平面范围之外，受力时要靠各柱肢交点处核心砼协调变形和内力，这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力，而该剪应力的存在，使柱肢易先出现裂缝，也使得各肢的核心砼处于三向剪力状态，它使得异形柱较普通截面柱变形能力低，脆性破坏明显；(4)、特别是异形柱不同于矩形柱，它存在着单纯翼缘柱肢受压的情况，其延性更差。

异形柱的主要破坏形态为：弯曲破坏、小偏压破坏、压剪破坏等，影响其破坏形态的因素有：荷载角、轴压比、柱净高与截面肢长比（剪跨比），配箍率以及箍筋间距S与纵筋直径D的比值等。

由于其受力性能的复杂，设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。

二、异形柱结构适用条件1、居住建筑；2、抗震设防烈度为6度、7度（0.10g及0.15g）和8度（0.20g）；3、柱网尺寸不宜大于6.6m；4、房屋总高度的限制。

5、异形柱结构体系应通过技术、经济和使用条件的综合分析比较确定，除应符合国家现行标准对一般钢筋混凝土结构的有关要求外，还应符合下列规定：○1异形柱结构中不应采用部分由砌体墙承重的混合结构形式；○2抗震设计时，异形柱结构不应采用多塔、连体和错层等复杂结构形式，也不应采用单跨框架结构；○3异形柱结构的楼梯间、电梯井应根据建筑布置及结构抗侧向作用的需要，合理地布置剪力墙或一般框架柱；○4异形柱结构的柱、梁、剪力墙均应采用现浇结构。

结构施工图审查要点异形柱篇《混凝土异形柱结构技术规程》JGJ149-20171.0.2本规程主要适用于非抗震设计和抗震设防烈度为6度、7度和8度地区的一般居住建筑混凝土异形柱结构的设计、施工及验收。

3.1.1当根据建筑功能需要设置底部大空间时，可通过框架底部抽柱并设置转换梁，形成底部抽柱带转换层的异形柱结构，其结构设计应符合本规程附录A的规定。

3.1.2异形柱结构房屋适用的最大高度应符合表3.1.2（表略）的要求。

底部抽柱带转换层的异形柱结构，房屋适用的最大高度应符合本规程附录A的规定；8度（0.30g）的异形柱框架-剪力墙结构仅限用于H、11类场地。

3.1.4异形柱结构体系应通过技术、经济和使用条件的综合分析比较确定，除应符合国家现行标准对一般钢筋混凝土结构的有关规定外，尚应符合下列规定：1不应采用部分由异形柱框架与部分砌体墙承重组成的混合结构形式；2抗震设计时，不应采用单跨框架结构，不宜采用连体和错层等复杂结构形式；3楼梯间、电梯井宜根据建筑布置及受力的需要，合理地布置剪力墙、一般框架柱或肢端设暗柱的异形柱；楼梯间的抗震设计应符合现行国家标准《建筑抗震设计规范》GB50011的相关规定；4异形柱结构的柱、梁、楼梯、剪力墙均应采用现浇结构。

抗震设计时，楼板宜采用现浇，也可采用现浇层厚度不小于60mm的装配整体式叠合楼板；非抗震设计时，楼板宜采用现浇，也可采用带现浇层的装配整体式叠合楼板。

3.2.5不规则的异形柱结构，其抗震设计应符合下列规定：1扭转不规则时，应计入扭转影响，且楼层竖向构件的最大弹性水平位移和层间位移分别与该楼层两端弹性水平位移和层间位移平均值的比值不应大于1.45;2侧向刚度不规则时，刚度小的楼层地震剪力应乘以不小于1.15的增大系数；3楼层承载力突变时，其薄弱层对应于地震作用标准值的地震剪力应乘以1.25的增大系数；楼层受剪承载力不应小于相邻上一楼层的65%;4竖向抗侧力构件不连续时，构件传递给水平转换构件的地震内力应根据不同条件和情况乘以1.25〜1.50的增大系数；5受力复杂不利部位的柱，宜采用肢端设暗柱的异形柱或一般框架柱。

异形柱框架结构设计概述【摘要】异形柱框架结构是一种特殊的结构形式，具有独特的设计理念和应用价值。

本文通过对异形柱框架结构的定义、特点、设计原则、设计方法和应用领域的介绍，展现了其在工程建设中的重要性和广泛应用。

结合未来发展趋势的分析，强调了异形柱框架结构在现代建筑领域中的巨大潜力和创新空间。

通过深入探讨和研究，可以不断提升异形柱框架结构设计水平，推动其在建筑工程中的进一步应用和发展，为现代城市建设和可持续发展做出积极贡献。

异形柱框架结构设计将成为未来建筑工程领域的重要趋势，值得重视和关注。

【关键词】异形柱框架结构、设计、概述、定义、特点、设计原则、设计方法、应用领域、重要性、未来发展趋势1. 引言1.1 异形柱框架结构设计概述异形柱框架结构设计是建筑工程领域中的重要内容，它在建筑物的结构设计中具有重要的作用。

异形柱框架结构是指柱子呈现非传统形状的框架结构，其设计与传统矩形柱框架结构有所不同。

异形柱框架结构设计概述涉及到了该结构的定义、特点、设计原则、设计方法以及应用领域，这些内容都是建筑设计中不可忽视的重要要素。

异形柱框架结构设计旨在提高建筑物的结构稳定性和承载能力，同时满足美学和实用性的要求。

通过合理设计和构造，异形柱框架结构可以在建筑物中发挥重要的支撑作用，增强建筑物的整体结构性能，使建筑更具有创新性和艺术感。

本文将系统地阐述异形柱框架结构设计的相关内容，希望能够为建筑工程领域的专业人士和学习者提供一定的参考和指导。

通过对异形柱框架结构设计的深入了解，可以更好地应用和发展这一技术，为建筑行业的发展做出贡献。

2. 正文2.1 异形柱框架结构的定义异形柱框架结构是指在建筑或结构体系中采用具有不规则形状或截面的柱作为支撑或承重构件的结构形式。

这种结构形式通常表现为柱的截面呈现出非传统的几何形状，比如蜂窝状、波纹状或异形截面等。

异形柱框架结构设计的关键特点是通过合理设计和构造，使得这些异形柱能够承受结构系统的荷载，并满足设计要求。

异形柱结构设计中应注意的部分问题摘要：本文结合现行国家规范、规程的有关规定，对异形柱结构在设计中经常出现的问题进行了归纳总结和讨论。

可供设计参考。

关键词：异形柱、抗震设计、构造措施、注意问题Abstract: combining with the national code, the relevant provisions of the regulations, the structure design of special-shaped columns in frequent questions has summarized and discussed. Reference for design.Keywords: special-shaped columns and seismic design, structural measures, pay attention to the problem异形柱结构是我国自主创新的一种结构体系，发展这种结构体系的基本思路就是：以墙体改革促进建筑功能的改进及建筑结构体系的变革，具体来讲，就是根据建筑设计对建筑功能及建筑布置的要求，在结构不同部位采取不同形状截面的异形柱，异形柱的柱肢厚度及梁宽度与框架填充墙协调一致，避免框架柱在屋角凸出而影响建筑观瞻及使用功能，同时进行墙体改革，采用保温、隔热、轻质、高效的墙体材料作框架填充墙及内隔墙，代替传统的烧结粘土砖，以贯彻国家关于节约能源、节约土地、利用废料和环境保护的政策。

在异形柱结构设计中应注意的部分问题如下：1、设计依据中经常漏掉《混凝土异形柱结构技术规程》JGJ149-2006,异形柱结构构造要求只采用《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）（11G101-1）图集，而没有采用《混凝土异形柱结构构造（一）》（06SG331-1）图集，这两本图集对应的对象是不同的，很多地方两者的规定也不一样，如框架顶层端节点处构造要求，柱外侧纵向钢筋与梁上部纵向钢筋搭接时，搭接长度在11G101-1中为1.5laE,而在06SG331-1中却为1.6laE等，故只采用11G101-1会使结构构造不满足规程要求，造成结构不安全。

混凝土异形柱结构技术规程是具有标准化程度的产品标准和技术要求，它的出台标志着混凝土异形柱结构技术的规范化、标准化。

本规范是依据国家《建筑结构规范》GB xxx的有关规定编写，结合国内外有关规范及标准和我国工程实际编制的。

一、规范的起草背景1.规范的研究和起草2.国内外规范和标准的参阅二、混凝土异形柱结构材料1.钢筋和钢筋混凝土构件2.混凝土异形柱结构构造材料和材料强度3.混凝土异形柱结构加工、运输和储存三、混凝土异形柱结构设计1.混凝土异形柱结构设计原则2.混凝土异形柱结构受力原理3.混凝土异形柱结构计算四、混凝土异形柱结构施工1.混凝土异形柱结构施工工艺2.混凝土异形柱结构施工组织设计3.混凝土异形柱结构施工工序4.混凝土异形柱结构施工质量检验五、混凝土异形柱结构验收1.验收前准备2.验收程序及依据3.验收标准六、混凝土异形柱结构使用和维护1.混凝土异形柱结构使用前准备2.混凝土异形柱结构使用注意事项3.混凝土异形柱结构维护的意义和方法结语：混凝土异形柱结构技术规程的出台对于规范混凝土异形柱结构的设计、施工、验收和维护起到了重要的作用。

遵循该规程的要求，有助于提高混凝土异形柱结构的质量，保障工程的安全。

然而，作为一项技术规范，其实施过程中还需不断总结经验，完善细则，以适应日益变化的工程技术需要。

随着科技的不断进步，混凝土异形柱结构的设计、施工等方面也会有新的要求和挑战，我们需要在实践中不断完善该技术规范，使其能够更好地指导工程实践，为我国建筑业的可持续发展做出更大的贡献。

七、混凝土异形柱结构技术规程的应用1.混凝土异形柱结构技术规程在工程实践中的应用混凝土异形柱结构技术规程是指导工程设计、施工和验收的重要依据，它的实际应用对于确保工程质量、保障工程安全具有重要意义。

在工程建设中，各项工程需要根据设计图纸和规律规范进行施工，混凝土异形柱结构技术规程作为指导性的技术文件，能够帮助工程师和施工人员准确地把握每一个工序、每一道工艺要求，保证工程质量和施工安全。

1.异型柱结构设计要点7.1.一般规定7.1.1.住宅设计中时，选择异型柱结构应慎重。

有抗震设防要求的混凝土异形柱结构应遵守建筑所在地的异形柱结构设计规程、规范和有关技术文件的规定。

7.1.2.现浇混凝土异形柱结构可采用框架结构和框架—剪力墙结构体系。

7.1.3.异形柱结构适用的房屋最大高度和层数应满足表7.1.3.所示的要求。

7.1.4.异形柱结构的抗震等级应按表7.1.5的规定。

50%；否则，其框架部分抗震等级应按框架结构采用，最大适用高度可比框架结构适当增加。

当高度未达到30米，可加少量短肢剪力墙以控制位移或者在楼梯间设短肢墙来避免短柱，此时墙的抗震等级可按上表。

但当短肢墙承担地震倾覆力矩50%以上时，短肢墙抗震等级应提高一级。

7.1.6.异形柱的肢高与肢厚之比不应大于4，也不宜小于2.5。

肢厚不应小于200mm，且不应小于层高的1/20。

"一"字型柱肢厚不应小于240mm。

异型柱最小长细比为1/20。

7.1.7.异型柱结构应尽量上下柱对齐，不宜采用框架梁托柱；当因建筑需要梁托柱时，托柱转换不应超过二次，同时还应采取必要的加强措施。

7.2.计算要点7.2.1.异形柱结构应进行双向水平地震作用计算，当斜交异形柱结构交角大于15°时，应分别计算各方向水平地震作用。

7.2.2.异形柱框架结构的基本自震周期应考虑非承重墙的影响，折减系数可取0.6—0.7。

7.2.3.异形柱框架结构的内力及位移应按弹性方法计算，在竖向荷载作用下，可考虑梁端塑性内力重分布。

非抗震和抗震设计的异形柱梁柱节点均应进行受剪承载力验算。

7.2.4.异形柱配筋应按双偏压计算；”Z”形柱应按剪力墙输入计算程序计算；在风荷载、多遇地震作用下，异形柱结构按弹性方法计算的楼层层间最大位移△uc与层高Hj之比θc不宜超过表7.2.4中弹性层间位移角限值。

7.3.构造要求7.3.1.异形柱的轴压比不应大于表7.3.1限值7.3.2.最小直径应符合表7.3.2的规定7.3.3.每侧钢筋的配筋率不应小于0.2%，建于Ⅳ类场地且高于30m的框架，表中数值宜增加0.1。

浅析异形柱框架剪力墙结构设计及施工要点摘要：异形柱框架剪力墙结构由于能改善住户舒适度及建筑美观性，同时可以降低工程造价而被广泛使用。

本文简要介绍了异形柱框架剪力墙结构设计及施工要点，以供相关从业人员参考。

关键词：异形柱框架剪力墙结构；结构设计；施工要点异形柱框架剪力墙结构是以截面肢高肢厚比不大于4的柱代替框架柱，同时配合剪力墙作为竖向受力构件而成的结构形式，常用形式有L形、T形、十字形和Z形。

相对于框架结构，异形柱避免了因截面尺寸大于墙厚而造成的室内局部凸出现象，扩大室内使用空间，改善住户舒适度及建筑美观性。

相比普通混凝土剪力墙结构，异形柱自身截面较小，混凝土和钢筋的用量均较少，可以大大节约工程材料，降低工程造价。

由于自身优点突出，异形柱框架剪力墙结构得到广泛的应用。

1、适用条件及研究现状由于异形柱的截面较小，即使加强了配筋也难避免混凝土早期压碎，纵向钢筋压曲的脆性破坏形态，而且节点配筋困难，因此异形柱框架剪力墙结构的房屋高度受到严格的控制。

异形柱框架剪力墙结构最大适用高度在非抗震设计地区、6度区、7度区、8度区分别为58m、55m、48m、28m。

当房屋高度超过适用高度，在有可靠的结构设计依据，并有一定的加强措施时也可使用。

[1] 近年来，社会各界对异形柱框架剪力墙结构的设计及施工方法进行了许多研究和大量实践。

如林勇[2]讨论异形柱结构特征以及它在小高层建筑中的应用。

詹文彬[3]针对高层建筑异形柱剪力墙结构梁柱节点的施工质量展开了分析，给出了一套较为完整的质量控制的对策和措施。

李旭[4]介绍了异形柱框架结构的特点以及设计中应该注意的问题。

在各项理论研究与实践的基础上形成的《混凝土异形柱结构技术规程》，经过多年的发展，《混凝土异形柱结构技术规程》JGJ149-2017自2017年12月1取代了原有的JGJ149-2006。

此次更新进一步促进了异形柱框架剪力墙结构形式的应用与发展。

2、异型柱框架剪力墙结构的设计要点现行《混凝土异形柱结构技术规程》(JGJ149-2017)涵盖了异形柱的结构布置、计算分析、截面设计及构造措施等，为异形柱框架剪力墙结构设计提供了依据。
