深井潜水泵技术要求

1.设备参数

设备名称、型号、参数:

名称 规格

型号 流量

(m3

/h ) 扬程

(m) 转速

(r/mi n) 水泵

效率 电机

效率 电机功率

(kW)

潜水电泵 250QJ80-40-15 80 40 2875 75 81 15

潜水电泵 250QJ80-120-45 80 120 2875 75 85.5 45

潜水电泵 250QJ140-120-75 140 120 2875 75 87 75

2.产品执行标准、

GB/T2816-2002 井用潜水泵。

GB/T2818-2002 井用潜水异步电动机标准。

GB50296-1999 供水管井技术规范

JB/T6269-2008 井泵装置现场测试规程

SY/T5037-2012 普通流体输送管道用埋弧焊钢管

GB/T20878-2007 不锈钢和耐热钢牌号及化学成分

试验方法、试验结果的分析及计算执行 GB/T12785-2002 标准

3. 设备使用条件

3.1深井潜水电泵的结构及安装形式

深井潜水电泵为多级泵，水泵与电机通过联轴器连成一体安装于深井的动水 位以下。

(1)电源：额定频率为50赫兹、额定电压为380伏(允许偏差土 5 %)的三 相电源。

（2）介质：水温不高于20C；

水含砂量（按质量记）不大于0.01%； 2 / 3

水的酸碱度 PH 值为 6.5-8.5 ； 水中不含油类； 一般为无腐蚀性清水；

4 、 设备技术要求

4.1 泵体用铸铁制造。

4.2 叶轮为离心封闭式结构， 并经静平衡检验合格， 密封环材质为 HT200 。

4.3 水泵轴采用 （30Cr13） 或 45 钢调质处理，表面镀硬铬。

4. 4 轴承：应满足连续运行 12 个月无故障。

4.5 潜水电泵装配后，应转动均匀，无卡滞现象。

4.6 泵进水段周围用网封闭，滤网过水面积不小于叶轮进口面积的 5 倍。

4.7 泵体承受水压的零件需做水压试验，试验压力为工作压力的 1.5 倍，

保压 5 分钟不允许有渗漏。

4.8 潜水泵试验按 GB/T2816-2002 规定要求进行。每台潜水泵出厂前均

需做出厂试验，检验项目执行 GB/T2816-2002 规定，并提供出厂试验报告。

4.9 潜水泵的设计、 制造、性能、试验及所用材料均符合 GB/T2816-2002 、

GB/T2818-2002 和 GB/T12785-2002 潜水泵试验方法国家标准要求，并满足 使用要求。

4.10 电动机按潜入水下长期连续运行设计，电动机的内腔必须充满洁净的 清水对电机冷却。

4.11 电动机电压为： 380V（ 允许偏差±5%）三相交流电源，频率： 50Hz（ 允

许偏差±1%） ，在电压变化± 10%的情况下保证额定负荷正常运转。

4.12 电动机每小时可以起动 6 次，但两次起动时间间隔不得低于 10 分钟。

5、质保服务

5.1 设备质保期为一年，设备在保质期内出现问题，厂家须在 24 小时内赶 到现场进行处理。

5.2 在设备保质期内， 因质量问题而造成的设备损坏或不能正常使用时， 厂 家无偿修理或者更换。

5.3 质保期后，厂家长期有偿供应备件。 3 / 3

（注：范文素材和资料部分来自网络，供参考。只是收取少量整理收集费用，请 预览后才下载，期待你的好评与关注）

合集下载

潜水泵站的技术规范

潜水泵站的技术规范

潜水泵站技术规范

《潜水泵站技术规范》征求意见稿

《潜水泵站技术规范》编写组

（主编单位：中国灌溉排水发展中心，广东省水利厅）

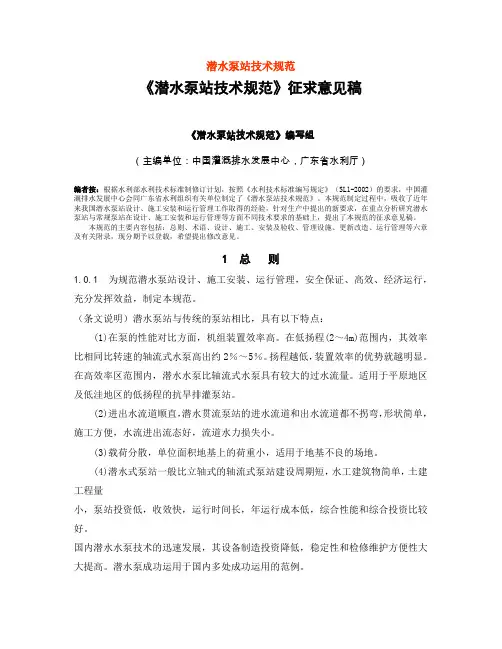

编者按：根据水利部水利技术标准制修订计划，按照《水利技术标准编写规定》（SL1-2002）的要求，中国灌溉排水发展中心会同广东省水利组织有关单位制定了《潜水泵站技术规范》。本规范制定过程中，吸收了近年来我国潜水泵站设计、施工安装和运行管理工作取得的经验，针对生产中提出的新要求，在重点分析研究潜水泵站与常规泵站在设计、施工安装和运行管理等方面不同技术要求的基础上，提出了本规范的征求意见稿。

本规范的主要内容包括：总则、术语、设计、施工、安装及验收、管理设施、更新改造、运行管理等六章及有关附录，现分期予以登载，希望提出修改意见。

1 总 则

1.0.1 为规范潜水泵站设计、施工安装、运行管理，安全保证、高效、经济运行，充分发挥效益，制定本规范。

（条文说明）潜水泵站与传统的泵站相比，具有以下特点：

(1)在泵的性能对比方面，机组装置效率高。在低扬程(2～4m)范围内，其效率比相同比转速的轴流式水泵高出约2％～5％。扬程越低，装置效率的优势就越明显。在高效率区范围内，潜水水泵比轴流式水泵具有较大的过水流量。适用于平原地区及低洼地区的低扬程的抗旱排灌泵站。

(2)进出水流道顺直，潜水贯流泵站的进水流道和出水流道都不拐弯，形状简单，施工方便，水流进出流态好，流道水力损失小。

(3)载荷分散，单位面积地基上的荷重小，适用于地基不良的场地。

(4)潜水式泵站一般比立轴式的轴流式泵站建设周期短，水工建筑物简单，土建工程量

小，泵站投资低，收效快，运行时间长，年运行成本低，综合性能和综合投资比较好。

国内潜水水泵技术的迅速发展，其设备制造投资降低，稳定性和检修维护方便性大大提高。潜水泵成功运用于国内多处成功运用的范例。 1.0.2 本规范适用于大中型潜水泵站和安装有大中型潜水泵的泵站的设计、施工安装、运行管理。对潜水泵制造实现安装尺寸及方式和性能统一也有指导作用。

潜水泵技术规范书

潜水泵技术规范书

潜水泵技术规范书

本页仅作为文档封面，使用时可以删除

This document is for reference only-rar21year.March

250QJ100-250潜水泵采购

技术规范书

使用单位编制人：

使用单位审核人：

机 电 办：（签字）

矿处级领导：（签字）

机电管理部审核：

编制日期：2016年12月

大雁集团公司扎尼河露天矿 2016年12月第一节 供货范围、技术规格、参数与要求

一、货物需求一览表

1、设备名称：

序号 货物名称 规格型号 单位 数量 交货期 交货地点 备注

1

潜水泵 250QJ100-250/110KW 台

5 2017年6月 大雁扎尼河露天矿

二、使用环境

使用环境： 煤田露天矿采场 。

最高温度： 39.4℃ 。

最低温度： -45℃ 。

环境相对湿度： 0～60％ 。

海拔高度： 601～724m 。

瓦斯等级： 无瓦斯 。

污秽等级： 煤尘大，春季风沙大 。

三、技术参数及要求1

每台潜水泵由水泵、电机部分组成，水泵为单吸多级立式离心泵。流量100m³/h，扬程250米，要求每台配套相应数量连接法兰及螺栓、每台泵附带配套电缆为3根独股铜芯、耐寒防冻防水 -45℃（3根*1*95mm2）3*20米。

主要技术标准

《GB/T2816-2002井用潜水电泵》

《BG/T2818-2002井用潜水异步电动机》

《GB/T8162-2008结构用无缝钢管》

技术要求：

*流量：100m3/h

*扬程：250m

*电机满足下列要求：

*电机型号:YQST250-125

*电机功率：110KW

*电压等级：380V

*电机冷却形式：充水式

*电动机转速：2850r/min

*安装形式：立式；

*工作方式：连续； *环境温度：-45℃～40℃；

*启动方式：满负荷；

轴承润滑：油脂润滑；

深井泵参数

深井泵参数

时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 之阿布丰王创作

时间：二O二一年七月二十九日

深井泵是一种立式多级离心泵,它能从深井把 水提上来.随着地下水位的下降,深井泵的使用比一般离心泵使用更广泛.可是,有的用户由于选择 不妥,呈现了装不进去、出水缺乏,抽不上水来, 甚至将机井损坏等问题.所以如何选择深井泵显得尤为重要.（1）根据井径、水质初定泵型.分歧类型的泵 对井孔直径的年夜小都有一定的要求,水泵的最年夜外 形尺寸要小于井径25～50mm.若井孔歪斜,则泵的最年夜 外形尺寸还应小些.总之,泵体部份不能紧靠井内 壁,以防水泵振动将井损坏. （2）根据井的出水量,选定井泵的流量.每一 眼井都有一个经济上最优的出水量,水泵的流量应

即是或小于机井水位下降到井水深度一半时的出水 量.当抽水量年夜于机井出水量时,会引起机井壁坍塌淤积,影响井的使用寿命；若抽水量过小,井的 效益就得不到充沛发挥.所以,最好的法子是对机 井进行抽水试验,以水井可能提供最年夜的出水量为选定井泵流量的依据.水泵流量,以厂牌型号或说 明书上标注的数字为准. （3）根据井水位下降深度和输水管路水头损失 ,确定井泵实际需要的扬程,即井泵的扬程,它即是水位到出水池水面的垂直距离（净扬程）加上损失扬程.损失扬程通常为净扬程的6～9％,一般为1～2m. 水泵最下面的一级叶轮入水深度以1～1.5m为宜.时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 水泵管井下部份的总长度不应超越水泵说明书上规定的 入井最年夜长度. （4）井水含沙量超越万分之一的机井,不宜安 装使用深井泵.因为井水含沙量过年夜,如超越0.1％时 ,将加速橡胶轴承的磨损,引起水泵振动,缩短水泵寿命.

型 号 流量

(m3/h) 扬程

(m) 机电功率

(kw) 管路规格

(寸) 配用电缆

(mm2)

150QJ5-100/14

5 100 3

1.5 3×1.5

井用潜水泵型号及参数

井用潜水泵型号及参数

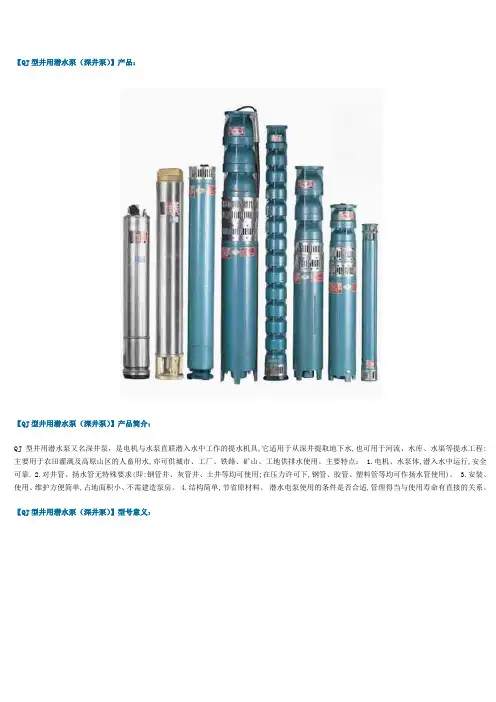

【QJ型井用潜水泵（深井泵）】产品：
