高压喷射灌浆施工技术

高压喷射灌浆技术在水利水电施工中的应用

摘要：高压喷射灌浆技术是目前水利水电工程常见的施工技术之一，由于其对水利水电工程地基的牢固有着重要作用，能够最大限度的增加建筑物的防渗漏能力，在水利水电工程施工中得到越来越广泛的应用。本文根据高压喷射灌浆技术的技术特点及其原理进行分析，以及提出了一些技术应用注意事项，以作实践参考。

关键词：水利水电；高压喷射灌浆技术；施工技术

高压喷射灌浆技术在水利水电工程各大行业的使用率居高不下因为此技术能在最大限度上确保地基的稳定，对施工的安全指数能做大幅度的提高并且高压喷射灌浆技术除了能够加固地基，还能为对水利工程建筑物起到非常良好的防止渗漏作用首先，本文将对其特点和工作原理进行简述，并举出大量实例来证明高压喷射灌浆技术的实用性

一、高压喷射灌浆技术概述

（1）技术特点

对高压喷射灌浆有过了解的或者从事该行业专业技术人员都应该知道，高压喷射灌浆法是在原先注浆法的基础上逐步发展起来的注浆法利用的是注入原理，只是将建筑材料通过相关仪器设备使其流入加固的工程其存在的弊端是填充密度不够，填充不完整，内部结构不紧凑这样容易导致施工项目的脆弱性和使用寿命的降低而高压喷射灌浆技术利用高压原理，具有强度高，力度大，范围广，填充完全和填充密度大等特点，充分发挥了建筑材料本身具有的防寒防冻和防渗漏性，在合理利用资源，避免资源浪费的同时，更加保障了工程质量并且，高压喷射注浆法施工更加简便，操作复杂性低，从而节约施工时间，减轻人力的劳动强度，有利而无害。

（2）工作原理

高压喷射灌浆法是利用高压水的强大力量和切割性对底层进行合理必要的切割，以迎合施工需求，在此同时通过注入混凝土或沥青，水泥等建筑材料对被切割开的地面进行挺填充，从而改变原始地形的脆弱性和薄弱性，为施工项目打下厚实地基，增加地基的耐压性和防寒防冻防渗漏性换而言之，此项工程技术是利用钻机等钻孔设备进行挖掘，气候把高压灌浆机的喷头深入需要加固的地面下，然后通过操作来喷灌所需改造地面其强度由人力控制一般而言，在施工之前，相关单位都要对地面深度进行测量和计算，在得出精准数据之后，再严格按照计算结果予以正确操作其操作步骤可分为钻孔插管喷浆等三个步骤在施工强度和难度都很大，需要二次喷灌的情况下，则需加上补浆这一步骤，视情况而定另外地层要是含有漂石块比较多，那么试验一定要在原地进行高压喷灌浆试验，正确定其适用性其利用改变本来原有的地层组织结构，采用射流原理使地层进行切割和搅拌过程，然后注入水泥使其凝固，其目的就是让地层更加坚固及防渗施工中。二、高压喷射灌浆技术常见问题

水电水利工程高压喷射灌浆技术规范

一、总则

1、本规范适用于建设工程施工单位承担水利工程的高压喷射灌浆设备的施工及管理。

2、高压喷射灌浆设备的技术指标应符合有关规定，按照本规范和生产厂家的规定进行系统设计和运行，施工管理确保安全可靠。

3、高压喷射灌浆设备施工过程中，除本规范规定外，应符合国家有关法律、法规和标准。

4、施工现场行为规范、安全防护措施应按照有关国家法律法规要求执行

二、器具、设备和材料

1、高压喷射灌浆设备应按照国家《高压喷射灌浆设备安全监督管理规定》的要求，依据实际情况，选择设备型号合理，并按照配套规定订购安装使用。

2、高压喷射灌浆机组，应符合DL/T517-2008《高压喷射灌浆设备技术条件》的要求，主机和供油抽吸泵由设计单位按照水利领域设计标准或相关工艺规程的规定设计选型，设备规格和性能要达到地质条件和施工要求，主要组成部件均可采用性能较好的国产同类型的部件，应符合生产厂家的要求。

3、高压水泵：

（1）水泵的性能应符合设计要求及本规范中的要求；

（2）进水口设施应能防止大杂质，如动物和石块进水，并设有过滤装置；

（3）配置传动手段应经小车经测试合格；

（4）泵壳内加热护屏或辅助护屏，配电器应经防爆熔断器保护；

（5）泵头应采用双密封形式，应能隔离潮湿空气和污水；

（6）泵轴轴端和轴外污水应能正常排出，可设置止回阀；

（7）配有水冷和润滑装置，保证机组安全运行；

（8）配有停泵报警系统，应符合有关安全技术要求。

4、喷射灌浆喷头系统

（1）喷头系统应采用高空间利用率的曲线管排列，喷头应采用高压强化材料制作，必要时，可加装润滑装置。 （2）灌浆时，喷头和管接头应按照设计要求，采用紧固并且严格换用旋头固定，喷嘴打滑及压接不得低于2MPa的承压高压环境。

水利工程高压摆喷灌浆技术阐述

随着我国城镇进程的不断加快，城镇水利基础设施建设规模得到进一步的扩大，水利工程数量日益增加，这对水利设施运行的质量也提出了更高的要求。水庫作为重要的水利设施之一，担负着城镇防洪、储水、养殖、发电和供水等重要任务，是促进城镇经济发展、改善人们生活质量的重要举措。目前，国内部分水利经过几十年的持续运行，或多或少会出现各类的质量问题，其中渗漏是影响水库坝基混凝土结构质量最为严重的质量通病。而高压摆喷灌浆技术作为一项新型技术，具有施工简单、造价低、适应性强好和操作方便等优点，能够较好地起到防渗加固的效果。本文通过探讨高压摆喷灌浆技术在水库加固工程中的应用，希望对提高水库整体质量有所帮助。

1工程概况

某水库坝址以上集水面积5.5km2，河道长4.55km，河道坡降66.2‰。原设计水库总库容188.5万m3。是一座以灌溉为主的小（1）型蓄水工程。除险加固中，坝基高压摆喷灌浆钻空孔541m，高压摆喷灌浆541m；坝体高压摆喷灌浆钻空孔2214m，高压摆喷灌浆1856m。高喷灌浆前应布设观测点并开始观测记录，高喷灌浆施工中的观测频率可适当降低。表1所列为高压摆喷灌浆施工设备。

2高压摆喷灌浆施工设计

（1）施工轴线的设计。高压摆喷灌浆施工轴线布设在水库大坝的坝轴线上。

（2）布孔设计。坝体高压摆喷灌浆施工沿着坝轴线进行布单排孔，灌浆范围确定为坝体全断面灌浆，范围长度达到了111.0m，其中，河床大于25.0m以下孔距设计为1.0m，两岸小于25.0m以上孔距设计为1.5m。三管高压摆喷从坝基面至正常蓄水位，灌注材料规定为水泥浆，灌浆分为两次序施灌，河床一序孔距设计为2.0m，二序孔距设计为1.0m，两岸一序孔距设计为3.0m，二序孔距设计为1.5m，第一序灌浆结束后才可以相继灌第二序孔。此外要求坝基三管高压摆喷灌浆与坝体三管高压摆喷灌浆同轴同孔。

（3）钻孔设计。坝体高压摆喷灌浆孔深为坝顶至坝底面，钻孔深度在5.0～38.5m之间；坝基三管高压摆喷灌浆钻孔深以坝基面至强风化下限为界线。 （4）幕墙厚度。在该水库除险加固工程中，将摆喷墙设计为折板式结构，要求折角为25°、摆角为30°，搭接长度不得小于20cm，防渗墙厚度要在15～30cm以上。平均厚度确定为20cm。

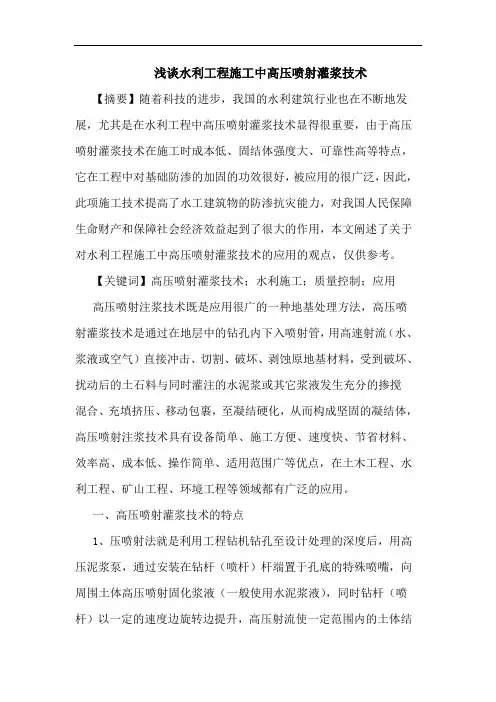

浅谈水利工程施工中高压喷射灌浆技术

【摘要】随着科技的进步，我国的水利建筑行业也在不断地发展，尤其是在水利工程中高压喷射灌浆技术显得很重要，由于高压喷射灌浆技术在施工时成本低、固结体强度大、可靠性高等特点，它在工程中对基础防渗的加固的功效很好，被应用的很广泛，因此，此项施工技术提高了水工建筑物的防渗抗灾能力，对我国人民保障生命财产和保障社会经济效益起到了很大的作用，本文阐述了关于对水利工程施工中高压喷射灌浆技术的应用的观点，仅供参考。

【关键词】高压喷射灌浆技术；水利施工；质量控制；应用

高压喷射注浆技术既是应用很广的一种地基处理方法，高压喷射灌浆技术是通过在地层中的钻孔内下入喷射管，用高速射流（水、浆液或空气）直接冲击、切割、破坏、剥蚀原地基材料，受到破坏、扰动后的土石料与同时灌注的水泥浆或其它浆液发生充分的掺搅混合、充填挤压、移动包裹，至凝结硬化，从而构成坚固的凝结体，高压喷射注浆技术具有设备简单、施工方便、速度快、节省材料、效率高、成本低、操作简单、适用范围广等优点，在土木工程、水利工程、矿山工程、环境工程等领域都有广泛的应用。

一、高压喷射灌浆技术的特点

1、压喷射法就是利用工程钻机钻孔至设计处理的深度后，用高压泥浆泵，通过安装在钻杆（喷杆）杆端置于孔底的特殊喷嘴，向周围土体高压喷射固化浆液（一般使用水泥浆液），同时钻杆（喷杆）以一定的速度边旋转边提升，高压射流使一定范围内的土体结

构破坏，并强制与固化浆液混合，凝固后便在土体中形成具有一定性能和形状的固结体。

2、固结体的形状和喷射流的移动方向有关。一般分为旋转喷射（简称旋喷），定向喷射（简称定喷）和摆动喷射（简称摆喷）。旋喷桩主要用于加固地基，提高地基的抗剪强度，改善地基土的变形性能，使其在上部结构荷载作用下，不至破坏或产生过大的变形。定喷固结体呈壁状，摆喷形成厚度较大的扇状固结体。定喷和摆喷通常用于地基防渗，改善地基土的水力条件及边坡稳定等工程。
