两种先进的高压喷射注浆工艺 MJS和RJP工法

MJS、 RJP和普通高压旋喷桩的优缺点和工程适用范围研究摘要：本文结合本人在上海长宁区临空慢行系统天山西路节点工程MJS、RJP 和高压旋喷桩工艺选型时的比较数据，结合本工程的实践经验，简要介绍分析高压旋喷桩、RJP、MJS工法的优缺点和工程适用范围，为后续同类工程设计和施工提供参考依据。

关键词：高压旋喷桩、RJP、MJS、构筑物保护、复杂施工环境0 引言长宁区临空地区慢行系统是长宁区特色慢行系统网络的重要组成部分，系统位于长宁区西部，紧邻虹桥机场，串联虹桥临空经济园区与七大特色主题公园。

慢行系统规划以“城市内的绿野仙踪，机场边的天空之城”为愿景，主要包括“4+1”建设系统，即：绿带休闲慢行道、滨江休闲慢行道、城市休闲慢行道和天空之城慢行道四大部分，以及以休闲驿站、标识系统等功能为主的一个慢行配套服务系统。

本次天山西路节点工程位于外环西河与天山西路交叉口，拟在此新建一条地下慢行通道，同步实施配套变电所与水泵房，本工程是整个外环林带生态绿道二期工程的重要节点。

地道工程在轨道交通2号线盾构结构外边线一倍底埋深范围内，坑底加固深度为坑底下5m，其中最下部分2米采用MJS施工工法,其余RJP旋喷桩工法。

RJP/MJS工法桩水泥掺量≥45%，水灰比为0.7～1.0，28天龄期无侧限抗压强度≥1.2Mpa。

本工程中部地道敞开段（K2+358~K2+393）基坑施工区域位于天山西路跨线桥下，该段跨线桥为上坡段，净空较低，且敞开段基坑（挖深约5.5m）边线与跨线桥承台最小净距仅为3.2m，故施工难度大，高架保护要求高。

为了减少基坑围护与开挖时对临近跨线桥带来的不利影响，确保桥梁本身以及过往车辆通行安全，需采取针对性的施工保护措施。

1 工艺选型高压旋喷桩系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度旋转，一面低速徐徐提升(10cm～25cm/min)，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度（0.5～8.0MPa）的圆柱固结体（即旋喷桩），从而使地基得到加固。

浅析RJP超高压旋喷桩施工工艺摘要：工程实践中，地下水的处理是工程成败的关键，随着国家对水资源保护力度的加强以及城市中施工场地条件有限，降水施工受到越来越多的限制，阻水施工方式逐渐成为重要的地下水处理措施。

高压旋喷桩作为止水帷幕的一种方式，虽能够隔断地下水的渗流，但对于地下水丰富、超深基坑的应用效果一般。

RJP作为一种较新型的施工工艺，在此类工程中的应用阻水效果比较理想。

本文对RJP的施工工艺进行系统浅析，对其应用推广具有指导意义。

关键词：RJP，施工工艺0引言：高压喷射注浆是将高压水力喷射切割技术和化学注浆技术相结合，用于地基加固止水的一种施工工艺。

RJP工法的基本原理与高压旋喷注浆一样，均以超高压喷射流体的功能，将土层的组织结构破环，被其破环了的土粒与浆液混合搅拌，凝固后在地层中形成固结体。

其在地下结构物、围堰坝体防渗墙、基坑底部加固、深基坑地下连续墙接缝止水、盾构机进出洞口加固等工程中应用广泛。

本文对RJP的施工工艺进行系统浅析，对其应用推广具有重要的指导意义。

1施工准备1）桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋设标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用打设木桩，保证桩孔中心移位偏差小于20mm。

2）修建排污和灰浆拌制系统旋喷桩施工过程中将会产生80~100%左右的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。

沉淀的泥土挖出堆放在集土坑集中外运。

沉淀和排污统一纳入全场污水处理系统，等到废浆液初凝后渣土集中外运及废水直接排放。

水泥浆浆拌制系统主要设置在水泥仓附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送泵设备组成。

2引孔施工1）引孔若施工场地为砂砾石地层。

成孔难、易塌孔、钻进速度慢则是引孔作业的难点，引孔宜采取大扭矩液压工程钻机跟管钻进。

一是采用风动液压钻机配偏心式冲击器冲击跟管钻进；二是采用履带式多功能岩土钻机跟管钻进。

根据施工现场的条件，可采用履带式多功能岩土钻机跟管钻进，钻孔直径均为φ200mm以上。

MJS及RJP高压旋喷注浆法加固地层技术试验徐志恒【摘要】本工程通过采用MJS及RJP工法对紧邻地铁周边环境基坑围护结构进行微扰动加固,同时对基坑降承压水采用一种RJP工法封底加固替代抽降承压水的新工艺.解决承压水抗突涌稳定问题,可以减少止水帷幕的插入深度,并减少对周边既有设施的扰动.该方法在邻近地铁设施的深基坑工程中取得了良好的实践效果.【期刊名称】《低温建筑技术》【年(卷),期】2018(040)005【总页数】6页(P140-144,148)【关键词】MJS工法;RJP工法;承压水【作者】徐志恒【作者单位】张家港市骏马房地产开发有限公司中, 江苏张家港 215600【正文语种】中文【中图分类】TU753.80 引言超高压喷射注浆加固技术自二十世纪70年代在日本问世以来，已经在全世界工程领域得到了广泛的应用，随着技术水平和机械设备的发展，超高压旋喷注浆加固技术也已相对成熟，目前在我国上海、天津、杭州、深圳、厦门、武汉、福州等城市的建设中都有较广泛的成功应用，相比常规注浆技术，该项技术具有适用范围广、工艺简单、质量可靠、固结体形状可控、对周边地基扰动小、经济环保等诸多优势。

但是，截止目前，该项技术主要在粉土、粘土、粉细砂等细颗粒地层中应用，取得了良好的效果，而该项技术一直缺乏相关试验研究，该种尝试甚至于在国际上也为数不多，很难查得相关资料，其应用价值尚未引起重视。

本次试验研究的意义主要有以下几方面：（1）通过试验探索超高压旋喷注浆加固技术在上海等软土地区进行地层加固和止水加固的可行性、可靠性，为今后在设计、施工中的难题提供安全可靠的方案，保障工程顺利安全实施。

（2）通过试验探索超高压旋喷注浆加固技术在淤泥层、粘土层、粉质粘土层及粉砂层加固的可行性、可靠性，为超高压旋喷注浆加固技术在上海及类似地层区域的工程中更广泛地应用提供实践经验和技术支持。

（3）通过试验探索超高压旋喷注浆加固技术施工时对周边环境的影响，进一步探究其在临近建筑加固中的应用技术。

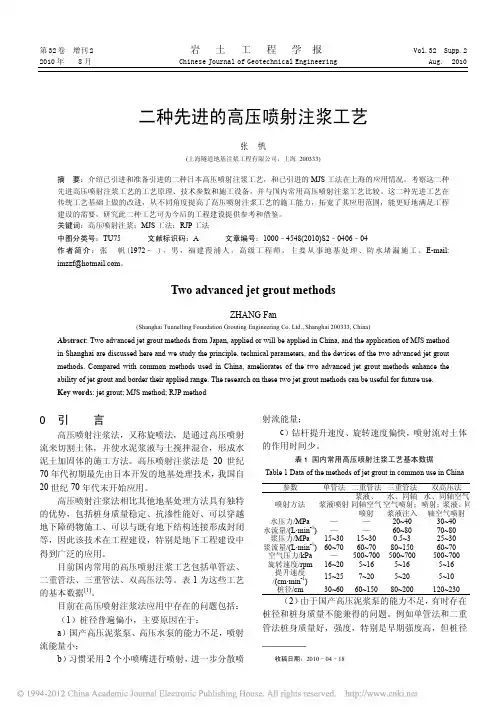

高压喷射注浆施工技术高压旋喷注浆施工技术——高压旋喷及MJS工法施工技术上海广联建设股份有限公司S H A N G H A I G U A N G L I A N C O N S T R U C T I O N D V E L O P M E N T C O.，L T D二○一○年十二月目录1 概述 (1)1.1 定义及类型 (1)1.2 作用机理 (1)1.3 特点 (2)1.4 应用范围 (2)1.5 加固体效果 (3)2 施工准备 (10)2.1 技术准备 (10)2.2 场地准备 (10)2.3 设备材料 (11)3 施工工艺技术 (16)3.1 施工工艺流程 (16)3.2 技术参数 (17)4 施工操作 (19)4.1 成孔 (19)4.2 喷射注浆作业 (19)4.3 喷射注浆特殊情况处理 (20)5 MJS施工技术 (21)5.1 MJS工法介绍 (21)5.2 MJS设备配套 (25)5.3 MJS施工工艺 (28)5.4 MJS施工操作 (30)6 施工管理 (34)6.1 一般管理 (34)6.2 质量管理 (34)6.2 安全操作管理 (35)7 质量检测与工程验收 (35)7.1 质量检测内容 (35)7.2 质量检测方法 (36)7.3 工程验收 (36)引用规范 (37)高压喷射注浆施工技术———高压旋喷及MJS工法施工技术1 概述1.1 定义及类型1.1.1高压喷射注浆，就是利用机具把带有喷嘴的注浆管置入钻孔内预定深度后，以高压设备使浆、水、气（或浆与水、浆与气）成为高压流，从喷嘴中喷射出来冲击破坏土体、并与土粒凝固成一个固结体，从而达到改良土体加固地基的一种方法。

1.1.2 高压喷射注浆形成的加固体，其形态和质量与喷射运动方式、浆液和土体质量有密切关系。

喷射流运动方式一般分为高压旋转喷射（简称旋喷）和高压定向喷射（简称定喷）两种注浆形式，具体分类和类型见下表1.1.2。

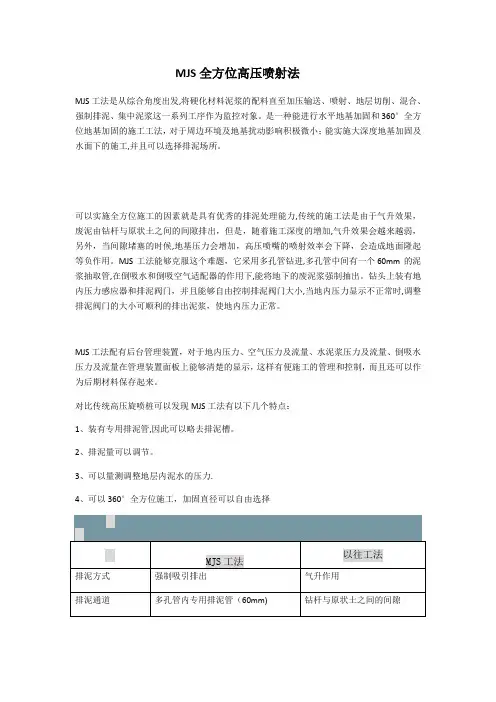

MJS全方位高压喷射法MJS工法是从综合角度出发,将硬化材料泥浆的配料直至加压输送、喷射、地层切削、混合、强制排泥、集中泥浆这一系列工序作为监控对象。

是一种能进行水平地基加固和360°全方位地基加固的施工工法，对于周边环境及地基扰动影响积极微小；能实施大深度地基加固及水面下的施工,并且可以选择排泥场所。

可以实施全方位施工的因素就是具有优秀的排泥处理能力,传统的施工法是由于气升效果，废泥由钻杆与原状土之间的间隙排出，但是，随着施工深度的增加,气升效果会越来越弱，另外，当间隙堵塞的时候,地基压力会增加，高压喷嘴的喷射效率会下降，会造成地面隆起等负作用。

MJS工法能够克服这个难题，它采用多孔管钻进,多孔管中间有一个 60mm的泥浆抽取管,在倒吸水和倒吸空气适配器的作用下,能将地下的废泥浆强制抽出。

钻头上装有地内压力感应器和排泥阀门，并且能够自由控制排泥阀门大小,当地内压力显示不正常时,调整排泥阀门的大小可顺利的排出泥浆，使地内压力正常。

MJS工法配有后台管理装置，对于地内压力、空气压力及流量、水泥浆压力及流量、倒吸水压力及流量在管理装置面板上能够清楚的显示，这样有便施工的管理和控制，而且还可以作为后期材料保存起来。

对比传统高压旋喷桩可以发现MJS工法有以下几个特点：1、装有专用排泥管,因此可以略去排泥槽。

2、排泥量可以调节。

3、可以量测调整地层内泥水的压力.4、可以360°全方位施工，加固直径可以自由选择MJS工法加固土体分为两个阶段：第一阶段为削孔阶段：削孔时将1。

5m的钻杆和前端装置连接,顶出多孔管，直到计划施工深度。

若地基较硬，需要长距离施工时，可用多层双孔管施工，成孔过程也可采用G2-A工程钻机或阿特拉斯钻至设计深度,预先成孔,成孔直径为200mm左右。

第二阶段为摇摆喷射阶段,通过安装在钻头底部侧面的特殊喷嘴，置入土体深度后，用高压泵等高压发生装置，以40Mpa左右的压力将硬化材料及空气从喷嘴喷射出去，并一边将多孔管抽回。
