消侧音电路原理
1. 当AUDIO-OUT的音频信号由U1的7脚放大输出时,信号会分两部分输入到U1的2脚和3脚,且信号幅度大小相等(因为R29的阻值=R31+R32+R33的阻值),因为2,3脚是正反相输入,所以1脚无输出,起到静咪的作用。
2. 当本机的咪信号输入时,也是分两路走,一路经由R33到U1的7脚,因为7脚这时的内阻很小,信号会被吸收脚掉,另一路经由R32,R31由2脚输入U1放大后由1脚输出。
消侧音电路原理
1. 当AUDIO-OUT的音频信号由U1的7脚放大输出时,信号会分两部分输入到U1的2脚和3脚,且信号幅度大小相等(因为R29的阻值=R31+R32+R33的阻值),因为2,3脚是正反相输入,所以1脚无输出,起到静咪的作用。
2. 当本机的咪信号输入时,也是分两路走,一路经由R33到U1的7脚,因为7脚这时的内阻很小,信号会被吸收脚掉,另一路经由R32,R31由2脚输入U1放大后由1脚输出。
楼宇对讲系统中音频电路的设计
楼宇对讲系统中音频电路的设计:
楼宇对讲中音频电路的结构大体可以分成两种,一种是上行信号和下行
信号分开为两线传输,再就是同一线同时传输上下行信号。
上行信号和下行信号分开为两线传输,具有电路简单,传输效果好的特
点,缺点一是传输线多,二是连网困难。
同一线同时传输上下行信号,为了使得上行信号下行信号互不干扰,必
须有消侧音电路,所以就有电路复杂,设计不好影响效果,甚至引起啸叫。优
点正是连线简单,非可视的可以设计成两线连接,不分极行,就象电话机一样。
因为就一根信号线和地线,所以连网容易。
独立的直按多线对讲大多使用前者,连网的就使用同线传输方式。
同线传输中的侧消音好坏是音频效果的关键。
熟悉电话机的都对这部分电路有所认识,知道这部分不好做。
我们先回顾以下电话机的标准,在看一下哪些我们可以照搬,哪些是不
同的。
电话机直流电阻小于 350 欧(在拨号时的要求),对局线交流阻抗 600
欧。局端交流阻抗也是 600 欧。连线长 0--5 公里。线路电阻 0--2 千欧(双线)。
借鉴电话网路,楼宇对讲网络使用电话线传输时,也要设计成 600 欧。
但是,楼宇对讲连线通常不向电话那样长,甚至可以不记线路电阻(和 600 欧
相比)。而电话是点到点的通信,楼宇在不设计楼层解码器的时候,一个音频
总线却可能通几十户。
电话局端无论是在震铃,拨号,通话,对线路阻抗是不变的(600 欧),所以消侧音电路在不同状态下都能有很好的表现。在设计楼宇对讲时,也必须
考虑到这一点。不然就存在提机叫机,拨完号听回铃叫机,通话叫机不能兼顾
的现象。
为此,我们要求设计通话电路在提机挂机都对线路阻抗没影响,即是通
话电路是高阻态,而不是电话机的 600 欧。所有网内机在挂机态也要表示高阻
抗,总并联值大于大于 600 欧,
龙源期刊网
简述ZX—2029型电话机的原理与制作
作者:朱璇 陈达成 谢国雄
来源:《电脑知识与技术》2013年第14期
摘要:该文通过简要介绍电话通信以及电话交换机与电话机之间联系从而探讨ZX-2029型电话机的工作原理,并简述装配与调试ZX-2029型电话机过程中应注意的事项及常见问题的解决方法。
关键词:通信技术;电话机;ZX—2029
中图分类号:TN916.34 文献标识码:A 文章编号:1009-3044(2013)14-3431-05
1 电话通信简介
电话通信以话音信息传递为基础,传送的是语音。在发送端,发话者通过送话器(声电转换器件)把话音变为电流信号,经过电话线(通道)的传输,把话音电流信号传到接收端,接收端将话音电流信号通过受话器(电声转换器件)转变成声音,送入受话者耳中。通信是双向的。
在1876年,美国科学家贝尔(BELL.A.G)发明了电话机[1],电话机带来了电话通信方式。100多年来,科学技术的不断进步,电话机从简单的磁石式、拨盘式发展到今天的电子电话机。电话通信从有线跨入无线。固话、无绳电话、PHS、GSM和CDMA手机已成为当今社会信息交流的主要工具。
有了电话,就产生了在一群人之间通话的要求,于是1878年出现了第一部人工磁石交换机。现代电话通过公众电信网(PSTN)内部交换传到四面八方。交换机是电话通信的中枢,连接着千家万户、连接着全国各地,乃至全世界。我国大规模引进数字程控交换机是在上世纪80年代。
电话通信的基本要求是:效率、非线性失真、频率特性和清晰度四项。电话机是最基本、最普及的通信终端设备之一。它既是通信的始端,也是通信的终端。话音清晰与否、声音大小与否直接与话机的质量有关。我国信息产业管理部门非常重视话机的质量,发布了准入进网制度,达不到规定要求的话机,一律不得进网。电子电话机在上世纪70年代末进入我国,它具有技术先进、集成度高、功能强、性能稳定等特点。我们现在基本上使用的都是电子电话机,配合程控交换机使用。
噪音反向电路-概述说明以及解释
1.引言
1.1 概述
噪音反向电路是一种用于降低噪音干扰的电路设计,通过反向信号的引入,能够有效地抵消噪音信号,从而提高信号的质量和可靠性。在现代电子设备中,噪音问题是一个普遍存在的挑战,它会对电路的性能和稳定性产生不利影响,尤其是在高频信号处理和低信噪比环境下。
噪音反向电路的设计灵感来源于传统的反馈电路,它基于信号与噪音信号存在相同的频率和幅度,并具有相反的相位。通过合理的信号处理和电路调整,噪音反向电路可以将噪音信号与原始信号进行抵消,并最终输出一个净信号,该净信号仅包含原始信号的信息内容,而不受噪音的影响。
噪音反向电路的应用非常广泛。在通信系统中,它可以用于去除环境中的噪音和干扰信号,提高信号传输的质量和可靠性。在音频处理领域,噪音反向电路可以有效地提高音频设备的音质,消除杂音和噪音的干扰,使得音频信号更加纯净和清晰。此外,噪音反向电路还可以应用于高精度测量仪器、成像设备等领域,以提高信号的准确性和解析度。
总之,噪音反向电路是一种重要的技术手段,可以解决噪音干扰对信号质量造成的负面影响。随着科技的不断进步和应用需求的增加,噪音反向电路将在各个领域发挥更大的作用。因此,在电路设计和应用中,对噪音反向电路的原理和应用有深入的了解和掌握是非常重要的。
文章结构部分的内容应该对整篇长文的结构进行介绍,让读者了解文章的组织和内容安排。可以按照以下方式编写:
1.2 文章结构
本文主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的三个小节。在概述中,将简要介绍噪音反向电路的背景和重要性。在文章结构小节中,详细说明文章的组织结构和每个章节的主要内容。在目的小节中,明确指出本文的写作目的和意图,以引导读者理解文章的核心内容。
正文部分分为噪音反向电路的原理和应用两个小节。在噪音反向电路的原理中,将详细介绍噪音反向电路的基本原理、工作原理和相关概念。在噪音反向电路的应用中,将探讨噪音反向电路在实际应用中的具体场景和作用,并给出相关案例和实例,以加深读者对其应用领域的理解。

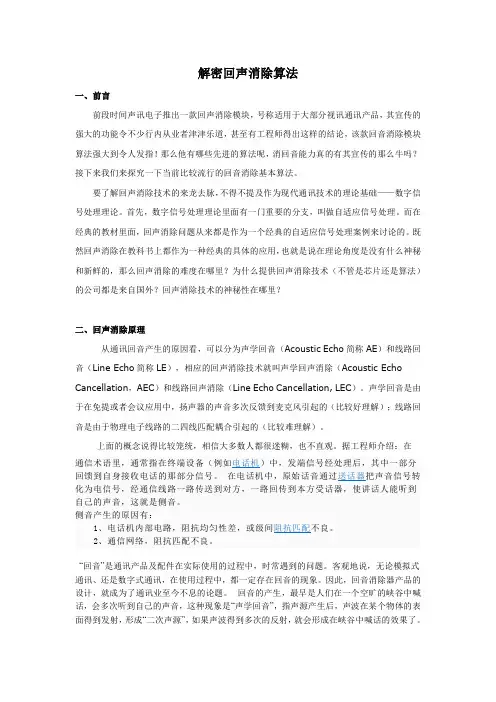

解密回声消除算法
一、前言
前段时间声讯电子推出一款回声消除模块,号称适用于大部分视讯通讯产品,其宣传的
强大的功能令不少行内从业者津津乐道,甚至有工程师得出这样的结论,该款回音消除模块
算法强大到令人发指!那么他有哪些先进的算法呢,消回音能力真的有其宣传的那么牛吗?
接下来我们来探究一下当前比较流行的回音消除基本算法。
要了解回声消除技术的来龙去脉,不得不提及作为现代通讯技术的理论基础——数字信
号处理理论。首先,数字信号处理理论里面有一门重要的分支,叫做自适应信号处理。而在
经典的教材里面,回声消除问题从来都是作为一个经典的自适应信号处理案例来讨论的。既
然回声消除在教科书上都作为一种经典的具体的应用,也就是说在理论角度是没有什么神秘
和新鲜的,那么回声消除的难度在哪里?为什么提供回声消除技术(不管是芯片还是算法)
的公司都是来自国外?回声消除技术的神秘性在哪里?
二、回声消除原理
从通讯回音产生的原因看,可以分为声学回音(AcousticEcho简称AE)和线路回
音(LineEcho简称LE),相应的回声消除技术就叫声学回声消除(AcousticEchoCancellation,AEC)和线路回声消除(LineEchoCancellation,LEC)。声学回音是由
于在免提或者会议应用中,扬声器的声音多次反馈到麦克风引起的(比较好理解);线路回
音是由于物理电子线路的二四线匹配耦合引起的(比较难理解)。
上面的概念说得比较笼统,相信大多数人都很迷糊,也不直观。据工程师介绍:在通信术语里,通常指在终端设备(例如电话机)中,发端信号经处理后,其中一部分回馈到自身接收电话的那部分信号。在电话机中,原始话音通过送话器把声音信号转化为电信号,经通信线路一路传送到对方,一路回传到本方受话器,使讲话人能听到自己的声音,这就是侧音。侧音产生的原因有:1、电话机内部电路,阻抗均匀性差,或级间阻抗匹配不良。2、通信网络,阻抗匹配不良。
“回音”是通讯产品及配件在实际使用的过程中,时常遇到的问题。客观地说,无论模拟式通讯、还是数字式通讯,在使用过程中,都一定存在回音的现象。因此,回音消除器产品的设计,就成为了通讯业至今不息的论题。回音的产生,最早是人们在一个空旷的峡谷中喊话,会多次听到自己的声音,这种现象是“声学回音”,指声源产生后,声波在某个物体的表面得到发射,形成“二次声源”,如果声波得到多次的反射,就会形成在峡谷中喊话的效果了。
