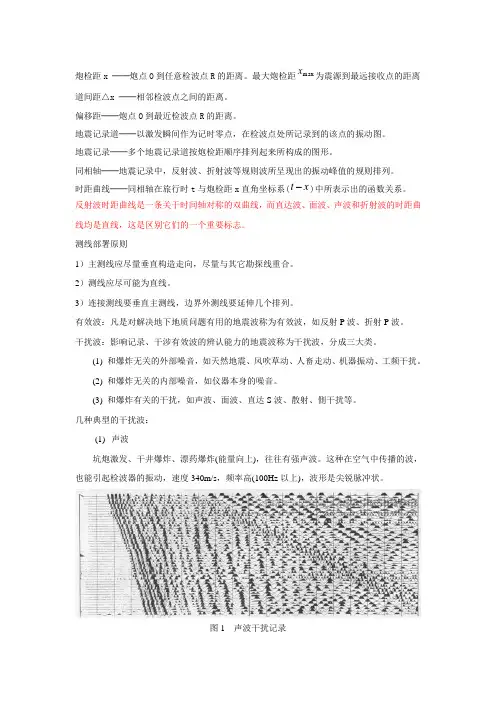

炮检距x ──炮点O到任意检波点R的距离。最大炮检距maxx为震源到最远接收点的距离
道间距△x ──相邻检波点之间的距离。
偏移距──炮点O到最近检波点R的距离。
地震记录道──以激发瞬间作为记时零点，在检波点处所记录到的该点的振动图。
地震记录──多个地震记录道按炮检距顺序排列起来所构成的图形。
同相轴──地震记录中，反射波、折射波等规则波所呈现出的振动峰值的规则排列。
时距曲线──同相轴在旅行时t与炮检距x直角坐标系(xt)中所表示出的函数关系。
反射波时距曲线是一条关于时间轴对称的双曲线，而直达波、面波、声波和折射波的时距曲线均是直线，这是区别它们的一个重要标志。
测线部署原则
1）主测线应尽量垂直构造走向，尽量与其它勘探线重合。
2）测线应尽可能为直线。
3）连接测线要垂直主测线，边界外测线要延伸几个排列。
有效波：凡是对解决地下地质问题有用的地震波称为有效波，如反射P波、折射P波。
干扰波：影响记录、干涉有效波的辨认能力的地震波称为干扰波，分成三大类。
(1) 和爆炸无关的外部噪音，如天然地震、风吹草动、人畜走动、机器振动、工频干扰。
(2) 和爆炸无关的内部噪音，如仪器本身的噪音。
(3) 和爆炸有关的干扰，如声波、面波、直达S波、散射、側干扰等。
几种典型的干扰波：
(1) 声波
坑炮激发、干井爆炸、漂药爆炸(能量向上)，往往有强声波。这种在空气中传播的波，也能引起检波器的振动，速度340m/s，频率高(100Hz以上)，波形是尖锐脉冲状。
图1 声波干扰记录 (2) 面波
主频低(10~30Hz)、速度低(几百m/s)、振幅强。
图2 面波干扰记录
(3) 工频干扰
(4) 浅层折射波
(5) 微震
道间距的选择
道间距x的大小直接影响到地震资料的解释工作。x过大，将影响有效波追踪的可靠性；x过小大，则使野外工作量增加。
选择道间距x的原则：
(1) 有利于有效波的对比
第一章 地震勘探
地震波的反射、透射和折射
一、单选题
1、地层的速度和（D）的乘积称为该地层的波阻抗。
A、介电常数 B、电阻率 C、磁导率 D、密度
2、形成折射波时，折射波以（B）速度传播。
A、上层介质 B、下层介质 C、上下介质速度和 D、以上都不对
二、判断题
1、当波从介质1传播到介质2，两种介质的阻抗不同时，在分界面上会产生透射和反射，满足斯奈尔定律。（√）
2、产生折射波时，下层速度比上上层速度等于临近角的正弦值。（）
3、折射波形成条件中，下层速度要小于上层速度。（）
4、在盲区中，观测不到折射波。（√）
三、名词解释
1、波阻抗：地层的速度和密度的乘积被称为该地层的波阻抗。
2、斯奈尔定律：当波穿过两个各向同性介质的分界面时，波的传播方向改变，并满足如下条件:入射角i的正弦除以波在第一种介质的速度等于折射角θ的正弦除以波在第二种介质的速度。
四、简答题
1、请简述折射波的盲区。
答：由于折射波的产生需要一定的条件，在地表某个区段观测不到折射波，这个区段称为折射波的盲区。 2、简述反射波和折射波波形成的条件。
答：1）当波从介质1传播到介质2，两种介质的阻抗不同时，在分界面上会产生透射和反射，且满足斯奈尔定律。
2）当V2>V1时，透射角大于入射角。当入射角达到临界角时，透射角达到90度，这时波沿界面滑行，称为滑行波。
3）滑行波是以下层的介质速度V2传播。
4）滑行波的传播引起了上层介质的扰动，在第一种介质中会激发出新的波动，即地震折射波
第一章 地震勘探
地震波时距曲线
一、单选题
1、描述地震波传播的射线与波前面之间的关系（A）。
A、垂直 B、平行 C、斜交 D、无关
2、在连续非均匀介质中，描述地震波传播的射线是一条（C）。
横波(纵波):质点振动方向与波传播方向垂直(一致).
振动图:同一质点在不同时刻所处位置关系.
波动图:振动在传播过程中,各个质点所在位置组成的波形曲线.
视速度:不沿射线方向测得的传播速度.
视波长:从波剖面中可得到的相邻两峰或两谷间的距离称为视波长.
正常时差:将由震源点激发到某一反射界面的自激自收时间与某一炮检距处接收时间之差,称为正常时差-由炮检距不同而引起的时差.
剩余时差:动校正后多次各叠加道时间与其中心点处的时间t0之差.
动校正:在水平界面的情况下,从观测到的反射波旅行时中减去正常时差△t,得到x/2处的t0时间.
均方根速度:把水平层状介质情况下的反射波时距曲线近似当作双曲线,求出的地震波速度称为均方根速度.这种近似在一定程度上考虑了射线的偏折.
等效速度:在均方介质条件下,理论双曲线与实际反射波时距曲线最佳拟合的介质速度.
平均速度:地震波垂直穿过地层的总厚度与总传播时间之比.
地震子波:震源产生的信号传播一段时间后,波行趋于稳定,我们称这时地震波为地震子波.
纵向分辨率:在纵向上能分辨岩层的最小厚度.纵向分辨率能分辨的最小厚度为1/4波长.
横向分辨率:指在横向区分最小地质的宽度.设为一个菲涅耳带宽度.
地震勘探分为反射波勘探地震法,折射波勘探地震法和透射波勘探地震法,用于石油和天然气勘探主要是反射波勘探地震法,其他两种方法用的较少.
观测系统:炮点和检波器之间的位置关系
动校正过程:从一次反射波的旅行时中减去正常时差,就得到炮点处自激自收反射时间t0.
水平叠加:地震资料数据采集得到的是共炮点记录,在地震资料处理时,根据观测系统进行抽道,得到共中心的点道集,再对共中心点道集进行动校正,然后利用水平叠加技术,就得到水平叠加剖面.
影响水平叠加效果的因素主要有叠加速度的影响,界面倾斜情况.
在水平叠加剖面上,多次波能量得到的压制,绕射波能量加强.
地震解释显示方式:波行形式,变面积形式,变面积加波形形式,变密度形式,变密度加波形形式. 地震子波表达式:S(t)=W(t)*R(t)+n(t)
名词解释题集
第1页共9页《地震勘探原理与资料处理》名词解释（共计202个）2015年10月26日于北京东燕郊中隧基地编者：张君秋（防灾科技学院2011级地球物理勘探（油气勘探）专业）名词解释题集
第2页共9页一、地震勘探原理名词解释1、地震子波：具有多个相位、延续60～100毫秒、相对稳定的地震波形。2、波面：在介质中任取一点P，再找出介质中和P点同时开始振动的那些点，将这些点连成一个曲面，就是通过P点的波面。3、射线：在几何地震学中，通常认为波及其能量是沿着一条“路径”从波源传到所考虑的一点P，然后又沿着那条“路径”从P点传向别处。这样的假想路径就叫做通过P点的波线或射线。4、振动图：在地震勘探中，每个检波器所记录的，便是那个检波器所在位置的地面振动，它的振动曲线习惯上叫做该点的振动图。5、波剖面:把在同一时刻t1各点的位移画在同一个图上，这条曲线就叫做波在时刻t1沿x方向的波形曲线。在地震勘探中，通常把沿着测线画出的波形曲线叫做“波剖面”。6、视速度：沿观测方向看到的波的传播速度。7、视波长：沿观测方向测得的一个周期内波的传播距离。8、全反射：入射角大于临界角的反射称之为“全反射”。9、时距曲线：时距曲线就是表示地震波从震源出发传播到测线上各观测点的旅行时间t与观测点相对于激发点的水平距离x之间的关系。10、时距曲面：若观测面是平面，在直角坐标系中，此面上每一点的位置可用它的坐标（x,y）的二元函数表示，这样，波的到达时间t就是观测点坐标（x,y）的二元函数，即t=f（x,y），其图形是一个曲面，称为时距曲面。11、时间场：在波传播的介质范围内，若已知t=g(x,y,z)的函数关系，那么，只要知道介质内任一点的坐标(x,y,z)就可以确定波前到达这一点的时间t，因而也就确定了一个标量场t（x,y,z），在地震勘探中把这个标量场叫做时间场。12、自激自收:在同一点激发和接收地震波。13、共激发点:多道检波器组成的排列具有相同的激发点。14、炮检距:激发点到检波点的水平距离。15、初至时间:观测排列中最先记录到的波动时间。16、纵测线:激发点与接收排列为同一直线。17、同相轴:地震记录或剖面上相同相位的连线。18、正常时差:界面水平情况下，对界面上某点以炮检距x进行观测得到的反射波旅行时与以零炮检距（自激自收）进行观测得到的反射波旅行时之差，这实际上是因为炮检距不为零引起的时差。19、倾角时差:由激发点两侧对称位置观测到的来自同一倾斜界面的反射波旅行时差。20、动校正:在水平面界面的情况下，从观测到的反射波旅行时中减去正常时差△t，得到x/2处的t0时间，这一过程叫做正常时差校正或称为动校正。21、均匀介质：假设反射界面R以上的介质是均匀的，即地震波传播速度是一个常数V。22、层状介质：假设地层剖面是层状结构的，即认为在每一层内的速度是均匀的，但各层的速度是不同的。23、连续介质：认为在界面上，介质I与II的速度是不相等的，有突变，但介质I内部的波速不是常数，而是连续变化的。24、平均速度：地震波在介质中传播的总厚度除以旅行的总时间。25、回折波：在连续介质情况下，可以接收到从震源出发没有遇到界面而直接传到地面各观测点的“直达波”称为回折波。26、最大穿透深度：回折波射线开始向上拐的深度则为最大穿透深度。27、折射波盲区：接收不到折射波的范围称为折射波的“盲区”。28、初至波：观测排列中最先接收到的波。29、续至波：观测排列中继初至波之后接收到的波。30、交叉时：折射波时距曲线延长后与时间轴（x=0）的交点，称之为与时间轴的交叉时。31、信噪比：有效信号与干扰的振幅或能量之比值。32、频散：波的传播速度是频率的函数。名词解释题集
