深圳扬兴科技有限公司产品规格书SPECIFICATION产品名称石英晶体谐振器QUARTZ CRYSTAL UNITS型号YSX211SL料号X201616MOB4SI标准参数SMD-2016-16MHZ-12PF--/+10PPM页次共5页批准审核检验蔡荣洪陈涛马占军确认签章APPROVAL SIGNATURE客户客户物料号机种/型号批准审核检验深圳扬兴科技有限公司Shenzhen YangXing Technology Co.,Ltd.地址：深圳市龙华区龙华街道和平东路港之龙科技园G栋3楼ADDRESS：3th Floor G building,Gangzhilong Science Park,Qinglong Road No.6,LongHua District, Shenzhen,ChinaWEB:http://www.yxc.hkREV.版本Description of Revision History修改内容Date日期Engineer工程师Reviewer审核A0.0新版页面修改2021/1/20马占军蔡荣洪A0.1可靠性指标修改2021/1/25马占军蔡荣洪MHz Range Crystal unitYSX211SLProduct name 系列型号YSX211SL16.00000MHz 12PF -/+10.0PPMProduct Number /Ordering code 产品料号X201616MOB4SI1.Absolute maximum ratings Parameter(电气参数)Symbol Min.（最小值）Typ.(典型值)Max.（最大值）Unit （单位）Storage temperature （储存温度）T_stg -55-125ºC Maximum drive level （最大激励功率）GL-100-µW2.Specifications (characteristics)(规格参数)Parameter (电气参数)SymbolMin.（最小值）Typ.(典型值)Max.（最大值）Unit （单位）Type (型号)SEAM 2.0*1.6Oscillation Mode （振动模式）☑Fundamental ☐3rdCutting Mode （切割方式）☑AT☐BT☐X +2°Nominal frequency （标称频率）f_nom -16-MHz Frequency tolerance at 25ºC （常温频差）f_tol -10-10x 10-6Stability Over Temperature （温度稳定性）f_tem -30-30x 10-6Load capacitance(负载电容)CL -12-pF Motional resistance (ESR)（等效谐振电阻）R1--120ΩShunt capacitance （静电容）C0-3-pF Motional capacitance （动态电容）C1-5-fF Level of drive （激励功率）DL -100-µW Operating temperature （工作温度）T_use -40-85ºC Frequency aging （老化率）f_age-3-3x10-6/year5.Marking information (丝印说明)[1]The suffix "I"in marking stands for operating temperature range between -40℃~+85℃.3.External dimensions （外观尺寸）(Unit:mm)4.Footprint(Recommended)（焊盘推荐）(Unit:mm)YXC ①16.000②028t I③④⑤⑥①YangXing LOGO ⑥Operating Temperature②Frequency ③Year④Production Cycle ⑤Line6.Taping Specification（载带规格）(Unit:mm)Size A B C D E F G H SMD-2016180±2.08.0±0.3 2.30±0.1 1.90±0.1 4.0±0.10.90±0.161.0±1.08.0±1.0 3000pcs per reel7.Reliability characteristic（可靠性）序号检测项目测试要求判定标准1Drop characteristics Free drop from75cm height on a hardwooden board for3times.△f/f≤±5ppm △Rr≤5Ωor15%2Reflow260℃±10℃，Keep10sec△f/f≤±5ppm △Rr≤5Ωor15%3MechanicalshockDevice are shocked to half sine wave(100g)three mutually perpendicular axeseach3times△f/f≤±5ppm△Rr≤5Ωor15%4Shakecharacteristics Shake frequency10~2000Hz,cyc1~2minutes,swing1.5mm,direction x/y/z,each21h all63h test after1hours△f/f≤±5ppm△Rr≤5Ωor15%5Humiditycharacteristics+85℃±2℃&85%~95%R H1000hours△f/f≤±5ppm △Rr≤5Ωor15%6High temperaturecharacteristics +85℃±2℃,1000hours,put in roomtemperature,test after1hours.△f/f≤±5ppm△Rr≤5Ωor15%7Low temperaturecharacteristics -40℃±2℃,250hours,put in roomtemperature,test after1hours.△f/f≤±5ppm△Rr≤5Ωor15%8Temperaturecycling -40±2℃/30min~+125±2℃/30min1000cycles△f/f≤±5ppm△Rr≤5Ωor15%9weldability245℃±10℃，Immersion tin2±05sec Tin leaching rate≥95%10Salt fog The solution concentration is required tobe5%,the temperature is35℃,and theduration is72hNo rust anddelamination第4页共5页Contact uswww.yxc.hk8.Reflow profile （回流焊）Pre Heating TemperatureTp1~Tp2=+170°C Heating TemperatureTMlt =+220°C Peek TemperatureTMax.=+260°CTemperature+260ºCTMax.+220ºCTmlt Point of measuringIn case of Solder ability Terminal.In case of Resistance to soldering heat Surface.Tp2Tp135s100st(time)9.Notice （注意）·包装PACKING·包装方式应符合运输和装卸要求，特殊包装须经双方认可。
7HC-43U 冷压焊石英晶体谐振器产品特点○具有良好的抗振性、可靠性 ○温度频差精度高、老化率小○工作温度范围宽 ○高真空冷压焊封装 ○可适用于各种使用环境 ○质量等级：军标线技术参数型号 JA43U频率范围（MHz）1.8432～100.000调整频差（25℃）（×10-6） A:±5； B:±15; C:±25；D:±30 温度频差（×10-6）A:±15; B:±20; C:±40; D:±60 工作温度范围（℃） A:-55～85； B:-55～105; C:-55～125 贮存温度范围（℃） -55～125 老化率（×10-6/年） 优于±1并电容（pF） 7max激励功率（μW） 100负载电容（pF） A:12；B:15；C:20；D:30；E:∞; F:用户定制 外形尺寸（㎜） 13.3×11.1×4.7封装形式 高真空冷压焊 企军标编号Q/LHY24-2009JA43U外形尺寸图等效电阻和振动模式频率范围（MHz） 等效电阻 (Ω)振动模式AT 2.400～2.999 200max 3.000～3.99990max 4.000～4.999 30max 5.000～7.999 25max 8.000～9.999 25max 10.000～30.000 25max 基频10.000～30.000 100max 3次泛音 24.000～100.00030max3次泛音1、产品标志：厂标、型号、标称频率、批号、编号；2、产品详细技术指标可按用户要求订制；3、产品检测环境条件按详细规范或用户要求进行。

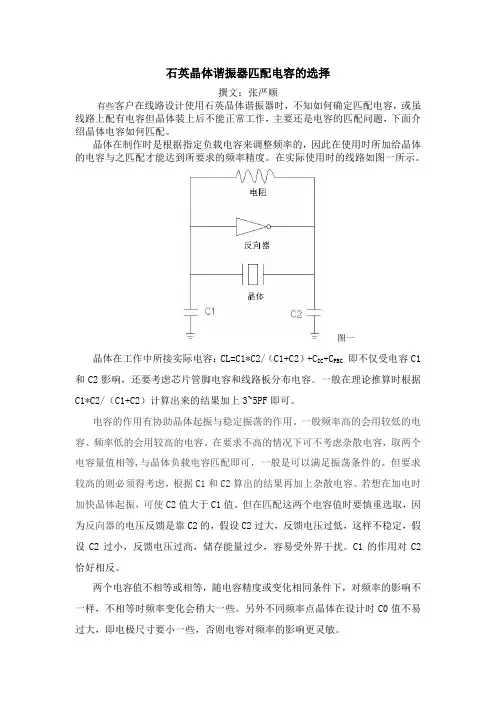

石英晶体谐振器匹配电容的选择撰文：张严顺有些客户在线路设计使用石英晶体谐振器时，不知如何确定匹配电容，或虽线路上配有电容但晶体装上后不能正常工作，主要还是电容的匹配问题，下面介绍晶体电容如何匹配。
晶体在制作时是根据指定负载电容来调整频率的，因此在使用时所加给晶体的电容与之匹配才能达到所要求的频率精度。
在实际使用时的线路如图一所示。
图一晶体在工作中所接实际电容：CL=C1*C2/（C1+C2）+C IC+C PBC，即不仅受电容C1和C2影响，还要考虑芯片管脚电容和线路板分布电容。
一般在理论推算时根据C1*C2/（C1+C2）计算出来的结果加上3~5PF即可。
电容的作用有协助晶体起振与稳定振荡的作用。
一般频率高的会用较低的电容、频率低的会用较高的电容。
在要求不高的情况下可不考虑杂散电容，取两个电容量值相等,与晶体负载电容匹配即可，一般是可以满足振荡条件的。
但要求较高的则必须得考虑，根据C1和C2算出的结果再加上杂散电容。
若想在加电时加快晶体起振，可使C2值大于C1值。
但在匹配这两个电容值时要慎重选取，因为反向器的电压反馈是靠C2的，假设C2过大，反馈电压过低，这样不稳定，假设C2过小，反馈电压过高，储存能量过少，容易受外界干扰。
C1的作用对C2恰好相反。
两个电容值不相等或相等，随电容精度或变化相同条件下，对频率的影响不一样，不相等时频率变化会稍大一些。
另外不同频率点晶体在设计时C0值不易过大，即电极尺寸要小一些，否则电容对频率的影响更灵敏。
在晶体使用过程中，不同的使用条件，即在不同设计线路中使用，由于IC 管脚电容和线路板分布电容不同，尽管晶体是一样的，所配电容C1和C2也相同，但振荡频率是不一样的，频率与负载电容之间的关系如图二。
从图中看出，实际负载电容与频率是反比关系，即频率随负载电容的增大而降低，反之而升高。
使用时要得慎重。
如果设计或选择匹配电容时有问题可登录QQ：2545743169共同探讨。

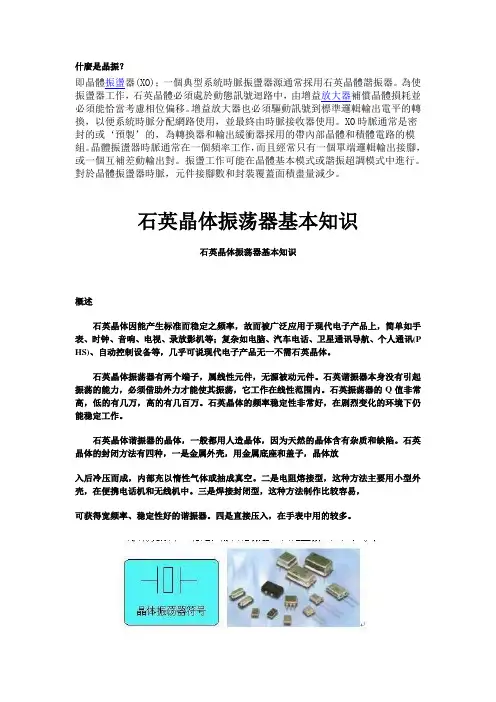

什麼是晶振？即晶體振盪器(XO)；一個典型系統時脈振盪器源通常採用石英晶體諧振器。
為使振盪器工作，石英晶體必須處於動態訊號迴路中，由增益放大器補償晶體損耗並必須能恰當考慮相位偏移。
增益放大器也必須驅動訊號到標準邏輯輸出電平的轉換，以便系統時脈分配網路使用，並最終由時脈接收器使用。
XO時脈通常是密封的或‘預製’的，為轉換器和輸出緩衝器採用的帶內部晶體和積體電路的模組。
晶體振盪器時脈通常在一個頻率工作，而且經常只有一個單端邏輯輸出接腳，或一個互補差動輸出對。
振盪工作可能在晶體基本模式或諧振超調模式中進行。
對於晶體振盪器時脈，元件接腳數和封裝覆蓋面積盡量減少。

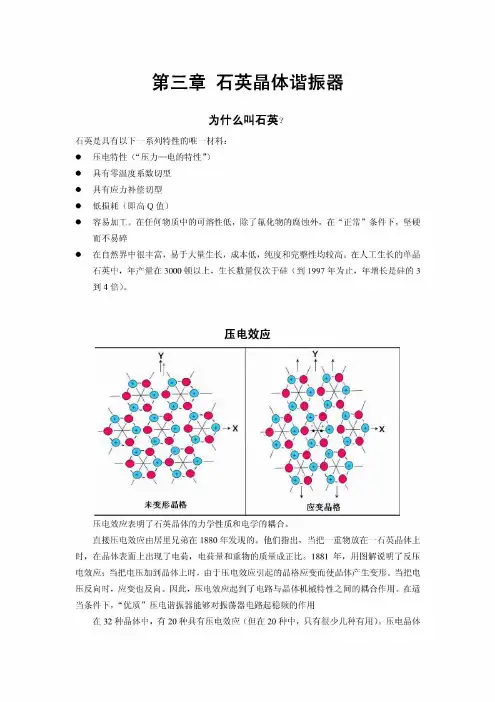

石英晶体振荡器基本知识石英晶体振荡器基本知识概述石英晶体因能产生标准而稳定之频率，故而被广泛应用于现代电子产品上，简单如手表、时钟、音响、电视、录放影机等；复杂如电脑、汽车电话、卫星通讯导航、个人通讯(P HS)、自动控制设备等，几乎可说现代电子产品无一不需石英晶体。
石英晶体振荡器有两个端子，属线性元件，无源被动元件。
石英谐振器本身没有引起振荡的能力，必须借助外力才能使其振荡，它工作在线性范围内。
石英振荡器的Q值非常高，低的有几万，高的有几百万。
石英晶体的频率稳定性非常好，在剧烈变化的环境下仍能稳定工作。
石英晶体谐振器的晶体，一般都用人造晶体，因为天然的晶体含有杂质和缺陷。
石英晶体的封闭方法有四种，一是金属外壳，用金属底座和盖子，晶体放入后冷压而成，内部充以惰性气体或抽成真空。
二是电阻熔接型，这种方法主要用小型外壳，在便携电话机和无线机中。
三是焊接封闭型，这种方法制作比较容易，可获得宽频率、稳定性好的谐振器。
四是直接压入，在手表中用的较多。
石英晶体振荡器的种类1．通用晶体振荡器，用于各种电路中，产生振荡频率。
2．时钟脉冲用石英晶体谐振器，与其它元件配合产生标准脉冲信号，广泛用于数字电路中。
3．微处理器用石英晶体谐振器。
4．CTVVTR用石英晶体谐振器。
