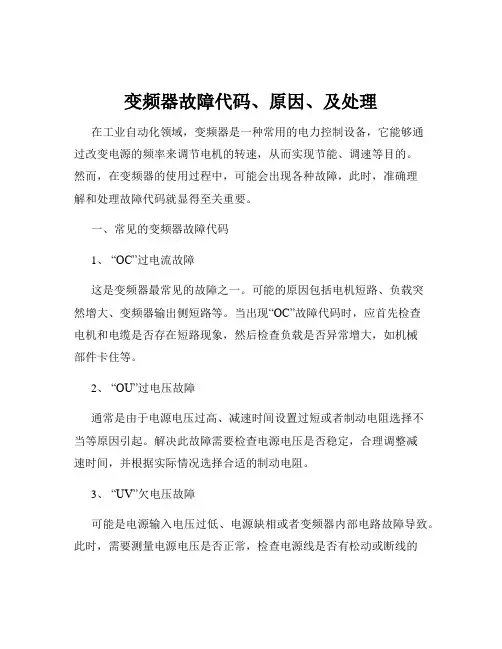

变频器维修及故障分析第一章

变频器故障代码、原因、及处理

在工业自动化领域，变频器是一种常用的电力控制设备，它能够通过改变电源的频率来调节电机的转速，从而实现节能、调速等目的。然而，在变频器的使用过程中，可能会出现各种故障，此时，准确理解和处理故障代码就显得至关重要。

一、常见的变频器故障代码

1、 “OC”过电流故障

这是变频器最常见的故障之一。可能的原因包括电机短路、负载突然增大、变频器输出侧短路等。当出现“OC”故障代码时，应首先检查电机和电缆是否存在短路现象，然后检查负载是否异常增大，如机械部件卡住等。

2、 “OU”过电压故障

通常是由于电源电压过高、减速时间设置过短或者制动电阻选择不当等原因引起。解决此故障需要检查电源电压是否稳定，合理调整减速时间，并根据实际情况选择合适的制动电阻。

3、 “UV”欠电压故障

可能是电源输入电压过低、电源缺相或者变频器内部电路故障导致。此时，需要测量电源电压是否正常，检查电源线是否有松动或断线的情况，若电源正常，则可能是变频器内部故障，需要专业人员进行维修。

4、 “OH”过热故障

变频器过热可能是由于环境温度过高、散热风扇故障、风道堵塞或者过载运行时间过长等原因造成。遇到这种情况，应检查散热系统是否正常工作，清理风道，确保变频器在合适的环境温度下运行，并避免长时间过载。

5、 “GF”接地故障

一般是电机或电缆的接地短路引起。需要仔细检查电机和电缆的绝缘情况，排除接地短路点。

二、故障原因分析

1、 外部因素

（1）电源问题：电源电压波动、电源缺相、电源谐波等都可能影响变频器的正常运行。

（2）负载突变：如机械部件突然卡死、物料堆积等，会导致电机负载瞬间增大。

（3）环境因素：高温、潮湿、灰尘多等恶劣环境会影响变频器的散热和电气性能。

2、 内部因素

（1）硬件故障：如功率模块损坏、电容老化、电路板故障等。 （2）软件问题：变频器的控制程序出现错误或异常。

三、故障处理方法

台达变频器CF3故障检修过程和故障分析

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

3 台达变频器CF3故障检修过程和故障分析

本文讨论的是台达变频器VFD系列“CF3”故障的检修过程和故障分析。供大家参考。

一、检查过程：

检查变频器的整流模块、逆变模块，测试特性好。将变频器送电，显示CF3，按复位键无效。CF3故障解释：

1、直流侧电压侦测线路异常。

2、ISUM模拟/数字线路异常。

3、U相传感器线路异常。

4、W相传感器线路异常。

二、故障原因分析：

根据CF3故障解释，出现故障的原因可能有三种：

4 1、直流电压检测坏。

2、控制卡损坏。

3、U相、W相传感器损坏。

首先，检测第一种可能性。测试输入电压为380V,用通讯软件读变频器的直流电压，显示为540VDC，正常！排除直流电压检测故障原因。如果以上数据不正常，就可以判定是直流电压检测问题。

其次，检测控制卡状况。更换一块良好的控制卡，上电，还是显示“CF3”故障报警。说明原来的控制卡没问题。如果显示正常，设置参数，变频器开机运行正常，说明是原来的控制卡坏。需要做进一步的板卡线路检修。

最后，测试U/W相霍尔监测单元，这是台达变频器该故障损坏率比较高的地方。可以将霍尔元件拆下测试其输出电压，如果其超出正常的范围，就可以判定其损坏。

ABB变频器常见故障与维修分析

摘要： ABB变频器被广泛应用在电厂、化工、造纸与冶炼领域，对切实保障电力资源运行效率具有重要意义。相较于普通变频器而言， ABB变频器的稳定性能强，选件功能丰富，能够灵活应用程序环境，具有良好的力矩特征。由于ABB变频器的引进时间较短，在实际应用过程中依然存在一定故障问题亟待解决。本文就针对此，首先概述 ABB变频器应用现状，提出ABB变频器常见故障问题，制定 ABB变频器维修方案与维修管控对策，以期为相关工作人员提供理论性帮助。

关键词：ABB变频器；常见故障；维修分析

前言：相较于发达国家而言，我国ABB变频器的引进时间较短，但应用期间所取得的成效却极为显著。具有DTC控制方式的 ABB变频器运行时的稳定可靠性强，实际应用灵活，应用功能更加显著。受到生产环境、操作水平等因素影响，现阶段ABB变频器在实际运行过程中会存在一定故障问题，需要管理部门结合AABB变频器应用要求，制定出专项可行的故障维修及预防方案。

1、概述ABB变频器

现阶段ABB变频器衍生出了多种类型，不同种类变频器的运行功能不同，内部结构存在一定差异[1]。具体来说， ABB公司针对不同行业开发出了多个宏程序，如造纸机械主从宏、纺织机械摆频宏、恒压供水上的PFC宏等，满足了各个行业的变频器要求，结合不同层次客户群， ABB公司又推出了具备磁通矢量控制功能的变频器，实际运行期间的经济效益更为显著。

2、ABB变频器常见故障问题

通过分析ABB变频器的实际应用经历，发现变频器的开关电源经常出现故障问题。部分变频器开关电源使用了波形发生器集成块，会受工作电压突变的影响出现开关电源出现损坏问题，一定程度影响到了变频器全寿命运行周期。 同时， ABB变频器的整流桥也经常会出现损坏的情况。为节省变频器生产及应用期间的成本，变频器内部使用了紧凑的三项全桥整流器，体积及带载电流量较小，实际散热量差，因此在使用一段时间后会出现损坏情况。

变频器常见故障分析与处理措施

摘要：随着科学的发展，变频技术是现代技术重要的发展方向。变频器不仅调速平滑，范围大，启动电流小，运行平稳，而且节能效果显著，同时具有结构紧凑、小巧、可实现无触点软启动和调速控制等许多优点，因此得到广泛运用。但由于受到各种因素影响，变频器会出现各种故障，本文将阐述其故障处理和维护对策，以便处理变频器运行出现的故障，确保安全生产正常进行。

1、变频器本身常见的故障分析

该类故障的原因是由于变频器本身存在问题造成的。主要存在于以下几个方面：

1.1由于变频器参数设置不当引起的故障

在实际的生产和生活中，如果我们遇到1）加装变频器的电机，在空载的情况下，变频器工作状态正常，一旦加装负载后，却无法启动。2）在变频器没有启动的情况下电机能够正常工作，一旦变频器启动后，频繁跳停的故障就在电动机中出现。3）在变频器频率参数已经设置很大的情况下，电机仍没有很高的转速。4）把变频器的频率数值已经调的很高，继续向上调节频率数值，频率数值不会再继续增大只是在一定的数值不断跳跃，转速仍不能提高，这些情况下，都有可能是变频器的频率参数设置不当引起的故障。

1.2变频器运行过程中的欠压故障

每种变频器都有一个额定的电压输入范围，如果在变频器实际的工作过程中，电压输入过低或者是缺相或者预充电回路中预充电电阻不能正常切断的情况下，在变频器内部的电压检测电路会直接检测到异常电压的输入，变频器的主电路会发生异常，变频器则会出现欠压保护的情况，导致变频器无法正常工作。

1.3过流和过载在变频器中的故障 过流和过载是变频器在实际工作的过程中经常遇到的现象。这种现象大致可以分为以下几种情况：1）变频器在启动之前报出的过流综合故障。2）在变频器轻载的情况下发生过电流跳闸。在这种情况下虽然电动机所带动的负载比较轻，但过电流跳闸的现象也会出现。3）在变频器重载的情况下发生过电流跳闸现象，这种情况通常是由于电机所带动的负载突然的增大，以致运转中的电动机，所需电流的突然增大，而过载保护的保护动作不能及时的跟上，而导致过电流跳闸。4）突然升速和降速时发生的过电流跳闸。
