变频空调故障代码检测与维修

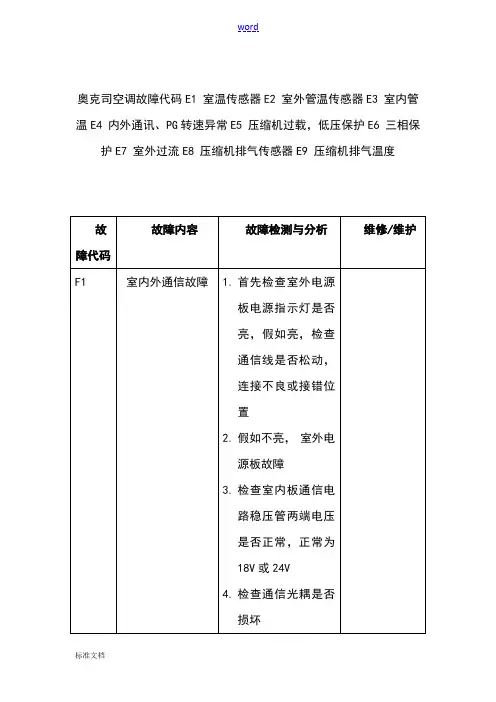

奥克司空调故障代码E1 室温传感器E2 室外管温传感器E3 室内管温E4 内外通讯、PG转速异常E5 压缩机过载，低压保护E6 三相保护E7 室外过流E8 压缩机排气传感器E9 压缩机排气温度08、09年产品新故障代码挂机适用款式：V67、70、71、72、73、74、75、76、77、79、81、82、84、85、89、96、99款除霜：普通LED显示时：运行灯闪亮1次/1秒、定时灯点亮(有定时灯时)，带有数码的显示屏时：数码显示DF。

防冷风：运行灯闪亮1次/1秒；多彩屏、LCD、VFD屏相应的运行图标点亮，同时制热图标闪亮1次/1秒指示防冷风。

柜机一、24B、24C、24D、24E二、26款、28款三、29款、32款、33款、34款、35款、36款四、30款、31款故障说明〔适用挂、柜机〕：因室内环境温度、管温对整机运行相当重要，制冷模式时,当检测到室内环境温度热敏电阻或室内管温温度热敏电阻开路或短路，显示板立即显示相应的故障代码E2或E3,控制器内部设定室内环境温度为25℃，室内管温温度为15℃,每次压缩机连续运行20min后，自动停压缩机5min; 制热模式时,当检测到室内环境温度热敏电阻开路或短路，显示板立即相应的故障代码E2,控制器内部设定室内环境温度为25℃，每次压缩机连续运行20min后，自动停压缩机5min; 当检测到室内管温温度热敏电阻开路或短路，显示板立即相应的故障代码E3且停机保护,除湿功能仍具有带故障运行,通风模式带故障运行不停机,一直按设定风运行。

附：新室外板功能介绍一、根本功能:1、化霜检测功能：当有压机运行状态输入时，室外盘管温度连续检测5分钟等于或小于用户设置的化霜点〔-1℃— -9℃〕，且压机连续运行10分钟后，如此进入化霜状态，HS继电器此时断开；如无压机运行状态输入，当管温连续检测5分钟等于或小于设置的化霜点时，如此立即进入化霜状态，HS继电器断开。

直到管温等于或大于用户设置的完毕化霜点〔+5℃--+20℃〕，才退出化霜状态,此时HS继电器闭合。

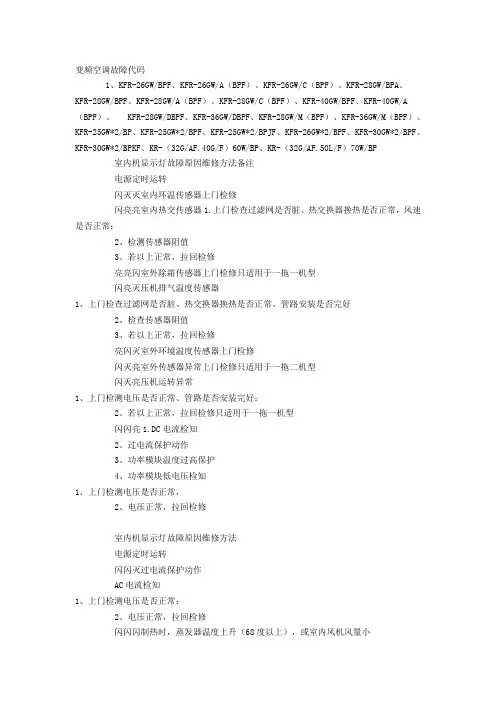

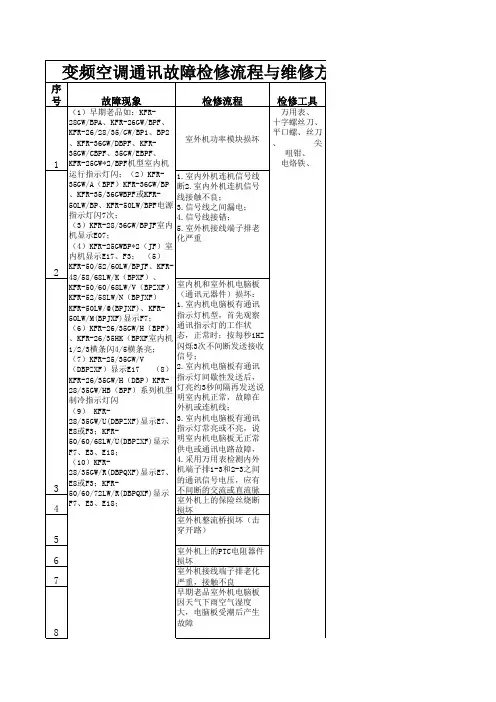

变频空调故障代码1、KFR-26GW/BPF、KFR-26GW/A（BPF）、KFR-26GW/C（BPF）、KFR-28GW/BPA、KFR-28GW/BPF、KFR-28GW/A（BPF）、KFR-28GW/C（BPF）、KFR-40GW/BPF、KFR-40GW/A （BPF）、 KFR-28GW/DBPF、KFR-36GW/DBPF、KFR-28GW/M（BPF）、KFR-36GW/M（BPF）、KFR-25GW*2/BP、KFR-25GW*2/BPF、KFR-25GW*2/BPJF、KFR-26GW*2/BPF、KFR-30GW*2/BPF、KFR-30GW*2/BPKF、KR-（32G/AF.40G/F）60W/BP、KR-（32G/AF.50L/F）70W/BP 室内机显示灯故障原因维修方法备注电源定时运转闪灭灭室内环温传感器上门检修闪亮亮室内热交传感器1.上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修亮亮闪室外除霜传感器上门检修只适用于一拖一机型闪亮灭压机排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修亮闪灭室外环境温度传感器上门检修闪灭亮室外传感器异常上门检修只适用于一拖二机型闪灭亮压机运转异常1、上门检测电压是否正常、管路是否安装完好；2、若以上正常，拉回检修只适用于一拖一机型闪闪亮1.DC电流检知2、过电流保护动作3、功率模块温度过高保护4、功率模块低电压检知1、上门检测电压是否正常，2、电压正常，拉回检修室内机显示灯故障原因维修方法电源定时运转闪闪灭过电流保护动作AC电流检知1、上门检测电压是否正常；2、电压正常，拉回检修闪闪闪制热时，蒸发器温度上升（68度以上），或室内风机风量小1、上门检查过滤网是否脏、热交换器换热是否正常、风速是否正常；2、若以上正常，拉回检修闪灭闪CT断线保护上门检修亮闪亮功率模块异常上门检修灭灭闪通讯异常上门检修灭闪灭排气管温度超过120度1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修灭闪亮电压不足解释原因，让用户断电10-15分钟后重新上电开机灭亮闪控制基板异常上门检修灭亮闪室内机EEPROM异常上门检修闪亮闪室外机EEPROM异常上门检修2、KFR-35GW/BPF、KFR-35GW/ABPF、KFR-36GW/BP、KFR-36GW/BPF 、KFR-36GW/ABPF、KFR-50GW/BPF、KFR-50LW/BP、KFR-50LW/BPF 故障现象故障原因维修方法备注定时灯闪烁1次功率模块过热、过流、短路拉回检修室外机定时灯闪烁2次电流传感器感应电流太小上门检修定时灯闪烁4次制热时压机温度传感器温度超过120度保护1、上门检查热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值3、若以上正常，拉回检修定时灯闪烁5次过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修定时灯闪烁6次室外环温传感器故障上门检修定时灯闪烁7次室外热交传感器故障上门检修定时灯闪烁10次电源超、欠压解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁11次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁12次制冷时室外热交传感器温度超过70度保护1、上门检查热交换器换热是否正常；2、检测传感器阻值3、若以上正常，拉回检修定时灯闪烁14次单片机读入EEPROM数据有错误上门检修定时灯闪烁15次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机故障现象故障原因维修方法备注电源灯闪烁1次室内环温传感器故障上门检修室内机电源灯闪烁2次室内热交传感器故障1、检查传感器阻值；2、检查过滤网是否脏、热交换器换热是否正常，风速是否正常；3、若以上正常，拉回检修电源灯闪烁4次制热时室内热交传感器温度超过72度保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修电源灯闪烁5次制冷时室内热交传感器温度低于0度保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修电源灯闪烁6次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机电源灯闪烁7次通讯回路故障上门检修电源灯闪烁8次室内风机故障上门检修电源灯闪烁9次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机3、KFR-36GW/B（BPF）、KFR-36GW/BPJF、KFR-28GW/BPJF、KFR-28GW/@(BPF)、KFR-36GW/@(BPF)室内机显示故障原因维修方法E1室内环境温度传感器上门检修E2室内热交温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F21室外除霜温度传感器上门检修F25室外排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F6室外环境温度传感器上门检修E07通讯异常上门检修室内机显示故障原因维修方法F24CT断线上门检修F4排气温度超过120℃，排气管温度过升保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F22AC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修F23DC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E9制热时，蒸发器温度上升（68℃以上），或室内电机运转但风量小1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F11压机运转异常拉回检修E8面板主板通讯异常上门检修4.KFR-60LW/BPF故障显示故障原因维修方法E1室温传感器故障上门检修E2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修E3室外环温传感器故障上门检修E4室外盘管传感器故障上门检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6压机过热保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查压机传感器阻值3、若以上正常，拉回检修E7室外低电压保护解释原因，让用户断电10-15分钟后重新上电开机 E8面板与主板通讯故障上门检修E9室内外通讯故障上门检修5、KFR-48LW/@（BPJXF）、KFR-48LW/@（BPF）、KFR-50LW/BPJXF、KFR-51LW/BPJXF、KFR-51LW/BPJF、KFR-51LW/N（BPF）、KFR-51LW/T（BPJXF）、KFR-51LW/@（BPJXF）、KFR-52LW/BPJXF、KFR-52LW/BPJF、KFR-52LW/E（BPJXF）、KFR-52LW/N（BPJXF）、KFR-58LW/BPJXF、KFR-58LW/E（BPJXF）、KFR-58LW/N（BPJXF）、KFR-58LW/N（BPF）、KFR-58LW/T （BPJXF）、KFR-58LW/@（BPF）、KFR-58LW/@（BPJXF）、KFR-60LW/BPJXF、KFR-60LW/BPJF、KFR-60LW/BPXF、KFR-60LW/E（BPJXF）、KFR-68LW/BPJXF、KFR-68LW/E（BPJXF）、KFR-68LW/@（BPJXF）等故障代码故障原因维修方法E1功率模块过热、过流、短路拉回检修E2电流传感器感应电流太小上门检修E4制热时压机温度传感器温度超过120℃1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值；3、若以上正常，拉回检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6室外温度传感器故障上门检修E7室外盘管传感器故障上门检修Ea电源超欠压解释原因，让用户断电10-15分钟后重新上电开机Ec制冷时室外热交传感器温度超过70℃保护1、上门检查过滤网是否脏、热交换器换热是否正常；2、检测传感器阻值；3、若以上正常，拉回检修Ee单片机读入EEPROM数据有错误上门检修F1室温传感器故障上门检修F2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F4制热时室内盘管传感器超过72℃保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F5制冷时室内盘管温度传感器低于0℃以下保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F7室内主板与控制面板通讯故障上门检修。

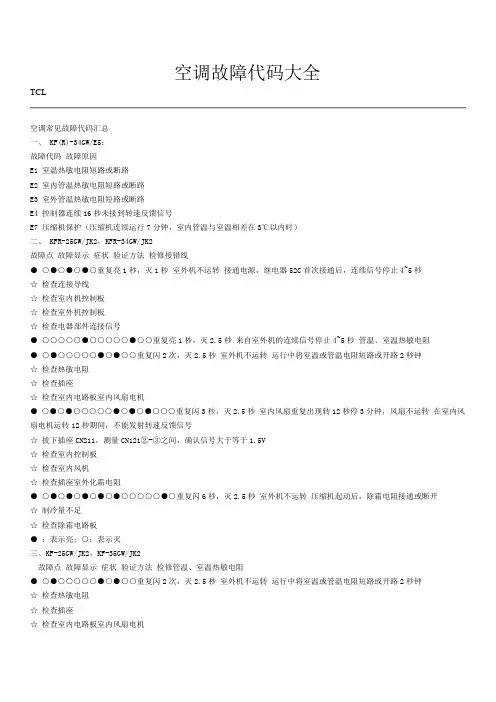

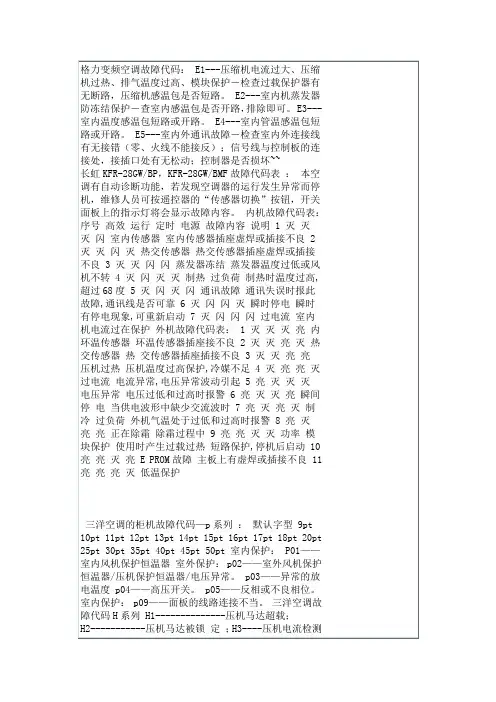

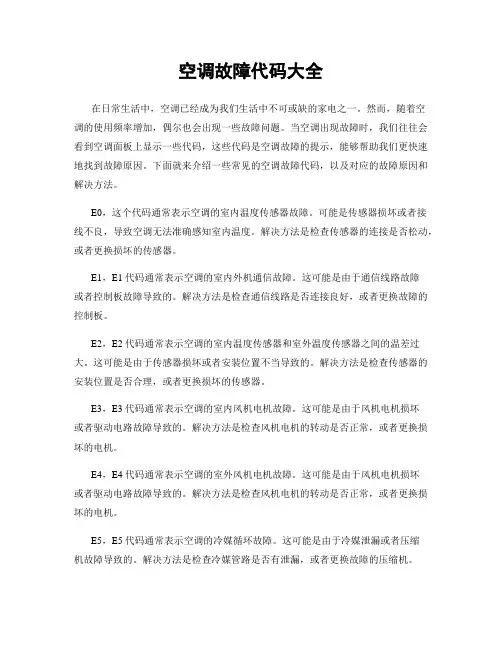

空调故障代码大全TCL空调常见故障代码汇总一、 KF(R)-34GW/E5：故障代码故障原因E1 室温热敏电阻短路或断路E2 室内管温热敏电阻短路或断路E3 室外管温热敏电阻短路或断路E4 控制器连续16秒未接到转速反馈信号E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、 KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线● ○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆ 检查连接导线☆ 检查室内机控制板☆ 检查室外机控制板☆ 检查电器部件连接信号● ○○○○○●○○○○○●○○重复亮1秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座室外化霜电阻● ○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆ 制冷量不足☆ 检查除霜电路板● ：表示亮；○：表示灭三、KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座新科变频变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示内容：○-闪☆-亮×-灭定时运行故障故障内容故障原因○ × × T1故障×○ × T2故障× ×○ T3故障○ ×○ T4故障×○○ T5故障○○○ I互感器异常传感器开、短路☆× ×通信异常见说明(1)×☆×模块保护见说明(2)× ×☆I峰值关断电源瞬间变化/IPM不良☆×☆I控制异常压机停×☆☆T6过高保护见说明(3)☆☆☆内风机异常☆○○四通阀异常☆○☆AC异常见说明(4)○☆○制冷剂泄漏☆☆× E2PROM故障T4-压机温度探头（25℃：57.9k ）T5-外气温度探头T6压机排气温度I-电流说明: (1)通信异常①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障(2)IPM模块保护①检查十芯线插头,接触等②控制板15V,＋5V电源是否正常③IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3)压机排气温度过高①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4)AC输入电压异常①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令. 27BM,32BPA系列故障显示（同A系列）室内显示运行定时故障故障内容故障原因○ × × T1故障×○ × T2故障☆☆☆内风机异常风机不良/驱动○☆×机型故障○○ ×室外传感器查外机板显示× ×☆风机电源同步故障过零检测异常× ×○ T4故障○ ×○ T3故障×○○ T5故障☆× ×通信异常见说明（1）×☆×模块保护见说明（2）☆○☆AC异常见说明（4）○○☆压机驱动异常启动，运转异常T4-压机温度探头T5-外气温度探头50BM系列故障代码故障内容故障原因01 T1故障02 T2故障04 室内通讯故障室内基板不良AC220、DC280V接线错误05 室内风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 I互感器异常互感器异常、220V接线错误19 I互感器异常IPM不良、220V接线错误20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明KFRd-43LWE（F）KFRd-48LWH（F）KFRd-50LWH（F）KFRd-60LW（X、F）故障内容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103上烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有检查电路板是否短路新科变频空调器故障灯含义（１）闪．灭．灭．内环温传感器异常（２）灭．闪．灭内管温传感器异常（３）灭．灭．闪压缩机温度传感器异常（４）闪．灭．闪室外热交换器温度传感器异常（５）灭．闪．闪室外环境温度传感器异常（６）闪．闪．闪互感线圈异常（７）亮．灭．灭通信异常，电源不能加到外机或外板（８）灭．亮．灭模块保护（９）灭．灭．亮电流峰值关断（１０）亮．灭．亮电流控制异常（１１）灭．亮．亮压缩机排气温度过高（１２）亮．亮．亮室外风机运转异常（１３）亮．闪．闪四通阀切换异常（１４）亮．闪．亮输入电压异常（１５）闪．亮．闪制冷剂泄漏（１６）灭．灭．灭正常工作（１７）亮．亮．闪待机方式（１８）闪．亮．亮电压互感器故障新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调器（空调维修）故障指示灯含义（１）故障灯闪，１６℃灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（２）故障灯闪，１７℃灯常亮为管道压力升高．（３）故障灯闪，１８℃灯常亮为低电压保护．（４）故障灯闪，１９℃灯常亮为室内环温开路．（５）故障灯闪，２０℃灯常亮为室内管温开路（６）故障灯闪，２１℃灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容E1 室内回风温度传感器短路或开路T1E2 室内蒸发器温度传感器短路或开路T2E3 室外环境温度传感器短路或开路T3E4 室外冷凝器温度传感器短路或开路T4E5 制冷剂泄漏保护T1—T2三星空调夏普空调常用故障显示一览一．空调1．JA以前机型（红灯）的显示特征：○—红灯点亮；●—红灯不亮。

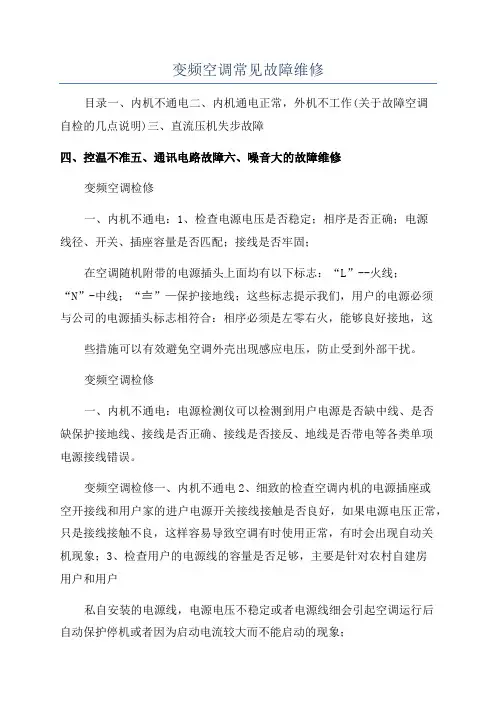

变频空调常见故障维修目录一、内机不通电二、内机通电正常，外机不工作(关于故障空调自检的几点说明)三、直流压机失步故障四、控温不准五、通讯电路故障六、噪音大的故障维修变频空调检修一、内机不通电：1、检查电源电压是否稳定；相序是否正确；电源线径、开关、插座容量是否匹配；接线是否牢固；在空调随机附带的电源插头上面均有以下标志：“L”--火线；“N”-中线；“〨”—保护接地线；这些标志提示我们，用户的电源必须与公司的电源插头标志相符合：相序必须是左零右火，能够良好接地，这些措施可以有效避免空调外壳出现感应电压，防止受到外部干扰。

变频空调检修一、内机不通电：电源检测仪可以检测到用户电源是否缺中线、是否缺保护接地线、接线是否正确、接线是否接反、地线是否带电等各类单项电源接线错误。

变频空调检修一、内机不通电2、细致的检查空调内机的电源插座或空开接线和用户家的进户电源开关接线接触是否良好，如果电源电压正常，只是接线接触不良，这样容易导致空调有时使用正常，有时会出现自动关机现象；3、检查用户的电源线的容量是否足够，主要是针对农村自建房用户和用户私自安装的电源线，电源电压不稳定或者电源线细会引起空调运行后自动保护停机或者因为启动电流较大而不能启动的现象；变频空调检修一、内机不通电4、根据实际维修经验，空调的工作电压范围一般在190~230V,在此基础上可以变化±20V,这个变化值只是空调工作电压的极限值，空调在此范围内可以工作，但不能长期工作，如果电压变化不稳定，空调会自动保护；5、空调内机一般都是采用的变压器电源，通电不工作，检查交流供电正常，测量电源变压器输出端是否有输出电压，如果有就换内机板，没有则换变压器。

变频空调检修二、内机通电正常，外机不工作1、检测内机风向是否可调，风速是否可调，遥控器温度加减、模式转换功能是否正常，这样是为了验证内机是否有其它故障原因，对于挂机内风机是有反馈的，如果风机无反馈会出现内机通电无反应，外机不工作的现象。

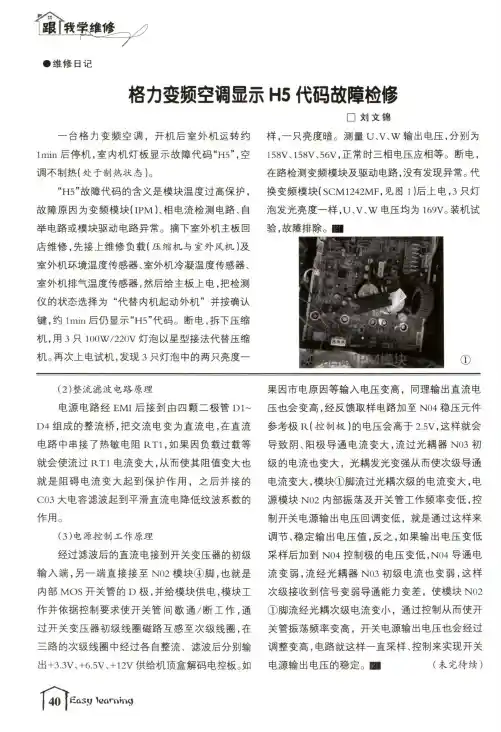

參维修曰记格力变频空调显示H5代码故障检修一台格力变频空调，开机后室外机运转约 lmin后停机，室内机灯板显示故障代码“H5”，空 调不制热（处于制热状态）。

“H5”故障代码的含义是模块温度过高保护，故障原因为变频模块(IPM)、相电流检测电路、自举电路或模块驱动电路异常。

摘下室外机主板回 店维修，先接上维修负载（压缩机与室外风机)及 室外机环境温度传感器、室外机冷凝温度传感器、室外机排气温度传感器，然后给主板上电,把检测 仪的状态选择为“代替内机起动外机”并按确认 键，约lmin后仍显示“H5”代码。

断电，拆下压缩 机，用3只100W/220V灯泡以星型接法代替压缩 机。

再次上电试机，发现3只灯泡中的两只亮度一(2) 整流滤波电路原理电源电路经E M1后接到由四颗二极管m~ D4组成的整流桥，把交流电变为直流电,在直流 电路中串接了热敏电阻R T1,如果因负载过载等 就会使流过R T1电流变大,从而使其阻值变大也 就是阻碍电流变大起到保护作用，之后并接的 C03大电容滤波起到平滑直流电降低纹波系数的 作用。

(3) 电源控制工作原理经过滤波后的直流电接到开关变压器的初级 输入端，另一端直接接至N02模块④脚,也就是 内部M O S开关管的D极，并给模块供电,模块工 作并依据控制要求使开关管间歇通/断工作，通 过开关变压器初级线圈磁路互感至次级线圈，在 三路的次级线圈中经过各自整流、滤波后分别输 出+3.3V、+6.5V、+ 12V供给机顶盒解码电控板。

如□刘文锦样，一只亮度暗。

测量u、v、w输出电压,分别为 158V、158V、56V,正常时三相电压应相等。

断电，在路检测变频模块及驱动电路,没有发现异常。

代 换变频模块(S C M1242M F,见图1)后上电,3只灯 泡发光亮度一样,U、V、W电压均为169V。

装机试果因市电原因等输入电压变高，同理输出直流电 压也会变高，经反馈取样电路加至N04稳压元件 参考极R(控制极）的电压会高于2.5V,这样就会 导致阴、阳极导通电流变大，流过光耦器N03初 级的电流也变大，光耦发光变强从而使次级导通 电流变大,模块①脚流过光耦次级的电流变大，电 源模块N02内部振荡及开关管工作频率变低，控 制开关电源输出电压回调变低，就是通过这样来 调节、稳定输出电压值，反之，如果输出电压变低 采样后加到N04控制极的电压变低,N04导通电 流变弱，流经光耦器N03初级电流也变弱，这样 次级接收到信号变弱导通能力变差，使模块N02 ①脚流经光耦次级电流变小，通过控制从而使开 关管振荡频率变高，开关电源输出电压也会经过 调整变高，电路就这样一直采样、控制来实现开关 电源输出电压的稳定。
