#ifndef __LCD_H__
#define __LCD_H__
#include<reg52.h> //包含单片机寄存器的头文件
#include<intrins.h> //包含_nop_()函数定义的头文件
#include<delay.h>
#include<hwjm.h>
//------------------------------------------------------------------------------
extern void LCDINT();//1602LCD初始化
//---------------------------------------------------------------------------------------------------
extern void lcd_set_mode(uchar DL, uchar N, uchar F);//功能设定/*显示设置函数*/
{
write_com(0x02);
}
//-------------------------------------------------------------------------------/*向LCM1602写命令*/
void write_com(uchar dictate)//将指令写入液晶
void lcd_display_mode(uchar D, uchar C,uchar B) //显示设置函数
{
unsigned char mode=0x08;
if(D) mode |= 0x04;//显示功能：0关1开
Байду номын сангаасif(C) mode |= 0x02;//有无光标：0无1有
if(B) mode |= 0x01;//光标是否闪烁：0不闪1闪
//---------------------------------------------------------------------------------------------
extern void lcd_shift(unsigned char SC, unsigned char RLAA);//设置光标和显示屏移动方向/*光标移动设置*/
extern void write_com(uchar dictate);//将指令写入液晶
//-------------------------------------------------------------------------------
extern bit busytest();//判断液晶模块的忙碌状态result=1，忙碌;result=0，不忙
//-----------------------------------------------------------------------------------/*向LCM1602写数据*/
extern void writedata(uchar y);//把数据写到液晶
#endif
#include<LCD.h>
//------------------------------------------------------------------------------------------
extern void lcd_input_mode(uchar id,uchar s);//输入方式设置函数(光标、屏幕)
if(F) mode |= 0x04;//字符点阵F: 0(5*7)0(5*10)
write_com(mode);
}
//---------------------------------------------------------------------------------------------
delay(3);
lcd_input_mode(1,0);//显示模式设置输入模式：光标右移，字符不移
delay(3);
lcd_clear();//清屏幕指令，将以前的显示内容清除
delay(3);
lcd_backhome();
}
//---------------------------------------------------------------------------------------------------
write_com(mode);
}
//------------------------------------------------------------------------------------------
void lcd_input_mode(uchar id,uchar s)//输入方式设置函数(光标、屏幕)
void lcd_put_str(uchar x, uchar y, uchar *str)//字符串写入显示
{
writeaddress(x, y);
while(*str != '\0')
{
writedata(*str++);
}
*str = 0;
}
//----------------------------------------------------------------------------------
void lcd_set_mode(uchar DL, uchar N, uchar F)//功能设定/*显示设置函数*/
{
unsigned char mode=0x20;
if(DL) mode |= 0x10;//数据总线DL: 0(四位) 1（八位）
if(N) mode |= 0x08;//显示行数N: 0(1行)1(2行)
timezq(4);
E=0;//负跳变E被拉低，可以将数据写给液晶并开始执行命令
}
//-------------------------------------------------------------------------------
bit busytest()//判断液晶模块的忙碌状态result=1，忙碌;result=0，不忙
//----------------------------------------------------------------------------------------
extern void lcd_clear(void);//清屏函数
//-------------------------------------------------------------------------------------------
{
while(busytest()==1) ;//如果忙碌就等待
RS=0;//写指令状态
RW=0;
E=0;//正跳变时从总线上读取数据；负跳变时将数据写入液晶内部
timezq(2);
P0=dictate;//将数据送到P0口；即写入指令和地址
timezq(4);
E=1;//正跳变E被拉高，可以读数据
//----------------------------------------------------------------------------------
void LCDINT()//1602LCD初始化
{
delay(15);//延时15ms，首次写指令时应给LCD一段较长的反应时间
lcd_set_mode(1,1,0);//显示模式设置：16×2显示，5×7点阵，8位数据接口
if(RL) mode |= 0x04;// SC:1RL:0显示屏左移1格，且光标不动
write_com(mode);// SC:1RL:1显示屏右移1格，且光标不动
}
//------------------------------------------------------------------------------------
//--------------------------------------------------------------------------------------------
extern void lcd_put_str(uchar x, uchar y, uchar *str);///*字符串写入显示*/
void lcd_shift(unsigned char SC, unsigned char RL)//设置光标和显示屏移动方向/*光标移动设置*/
{
unsigned char mode=0x10;// SC:0RL:0光标左移1格，且AC值减1
if(SC) mode |= 0x08;// SC:0RL:1光标右移1格，且AC值加1
delay(3);
lcd_set_mode(1,1,0);//3次写设置模式使其更稳定
delay(3);
lcd_set_mode(1,1,0);
delay(3);
lcd_shift(0,1);//光标右移1，AC值加1
delay(3);
lcd_display_mode(1,0,0);//显示模式设置显示开关控制：显示开，无光标，光标不闪烁
sbit RS=P2^0;//寄存器选择位，将RS位定义为P2.0引脚
sbit RW=P2^1;//读写选择位，将RW位定义为P2.1引脚
sbit E=P2^2;//使能信号位，将E位定义为P2.2引脚
sbit BF=P0^7;//忙碌标志位，，将BF位定义为P0.7引脚
//----------------------------------------------------------------------------------

合集下载

lcd1602中文资料

lcd1602中文资料

LCD1602中文资料1. 简介LCD1602是一种常见的液晶显示模块，它具有两行，每行可以显示16个中文字符或32个英文字母字符。

它广泛应用于数字仪表、电子产品、家电控制、智能家居等领域。

2. 主要特点•显示容量：LCD1602可以同时显示两行，每行可以显示16个中文字符或32个英文字母字符。

•分辨率：每个字符由5 x 8个像素点组成。

•背光控制：可通过控制背光开关来控制显示背光。

•低功耗：LCD1602使用低功耗驱动电路，非常适合电池供电的应用。

•接口简单：LCD1602使用标准的I2C接口进行通信，方便与各种微控制器连接。

3. 硬件连接LCD1602的硬件连接非常简单，只需要将其的VCC引脚连接到3.3V或5V电源，GND引脚连接到地，SDA引脚连接到I2C总线的数据线，SCL引脚连接到I2C总线的时钟线。

以下是连接示意图：SDA ———————————> I2C总线数据线SCL ———————————> I2C总线时钟线VCC ———————————> 3.3V或5V电源GND ———————————> 地4. 软件驱动使用LCD1602显示中文需要相应的软件驱动。

以下是使用Python编写的一个简单的LCD1602驱动代码示例：import smbus2import time# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND) for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602lcd_display('Hello, World!') # 在LCD1602上显示文本5. 示例应用使用LCD1602显示中文可以应用于各种场景，以下是一个使用LCD1602显示温湿度的示例应用：import smbus2import Adafruit_DHT# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND)for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602while True:# 读取温湿度数据humidity, temperature = Adafruit_DHT.read_ret ry(Adafruit_DHT.DHT11, 4)# 在LCD1602上显示温湿度数据lcd_display(f'温度：{temperature}℃湿度：{hu midity}%')time.sleep(2)6. 总结LCD1602是一种常见的液晶显示模块，可以显示中文和英文字符。

lcd1602使用说明

lcd1602使用说明

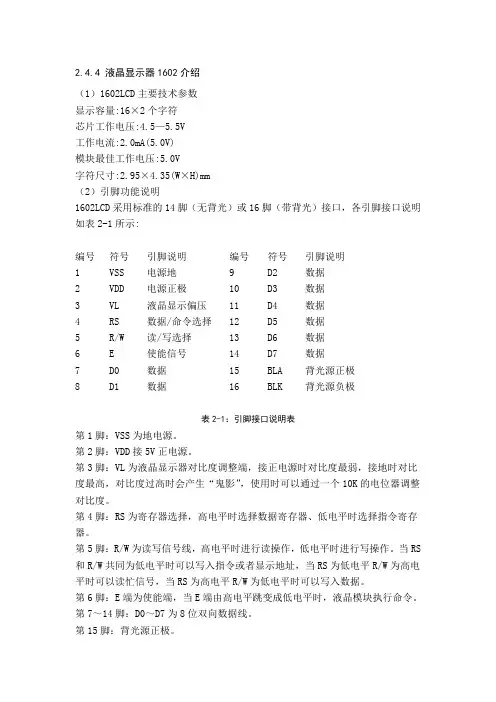

2.4.4 液晶显示器1602介绍（1）1602LCD主要技术参数显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm（2）引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表2-1所示:编号符号引脚说明编号符号引脚说明1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极表2-1：引脚接口说明表第1脚：VSS为地电源。

第2脚：VDD接5V正电源。

第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS 和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15脚：背光源正极。

第16脚：背光源负极。

（3）1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表2-2所示：序号指令RSR/WD7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1I/DS4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1S/CR/L* *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF 计数器地址10 写数到CGRAM或DDRAM）1 0要写的数据内容11 从CGRAM或DDRAM读数1 1读出的数据内容表2-2：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

LCD1602数据手册LCD16...

LCD1602数据手册LCD16...

LCD1602数据手册1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。

高电平表示有效，低电平则无效指令4：显示开关控制。

D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标指令6：功能设置命令 DL：高电平时为4位总线，低电平时为8位总线 N：低电平时为单行显示，高电平时双行显示 F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符指令7：字符发生器RAM地址设置指令8：DDRAM地址设置指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。

LCD1602帮助手册

LCD1602帮助手册

LCD1602帮助手册正面图背面图正面图为第一图，管脚应排列在左上方，左边第一脚为管脚1，向右依次为2,3,4………15，16。

背面一般也有标注，并且附带了管脚对应的作用。

其中第三脚VO为对比度调节脚，一般外接滑动变阻器，调节输入的电压，来调节明暗度（可以直接接地，不过直接接地，需要斜着屏幕，才能看见LCD是否显示字符，正面看都是黑黑的一格一格的）。

15,16角一般为背光LED灯源，一个接VCC（一般为15脚）,一个接GND（一般为16脚），最好接入限流电阻，不接也可使用，不过会缩短寿命，这两角可以不接，如果不接，在黑暗的室内，显示效果欠佳。

管脚编号如下图所示：管脚对应符号对LCD的操作，有四种操作，分别为：读状态，读数据，写指令和写数据，一般常用的为读状态，写指令和写数据。

操作图如下：当RS端为低电平，RW端为高电平，E为高电平是，对LCD1602的操作为读状态操作，这时，可以对LCD的状态进行读取，读取通过D0~D7的端口读取。

其他操作相似，对照图，即可完成，但是有个读写时序的要求，时序图见下图：读操作时序对LCD进行读操作时，先将RS置为低电平（0V），然后将RW样置为高电平（+5V），然后有个tsp1的延迟（但是一般这个延迟为ns级，一个单片机的指令周期通常都为us级，一般不需要特别延迟，如果程序有一定错误的时候，可以稍微延迟一下），然后再将E置为1，然后延迟td时间（td一般也为ns级，可以适当延迟一点点），然后读取D0~D7的数据。

写操作也是类似的，将RS,RW,E端口进行相应操作即可完成，写数据和写命令的操作，延迟的时间都很短，程序不稳定的话，可以延迟个1us，一般就可以了。

LCD1602的指令有11条，如下图：（指令表）从之前的操作来看，对照此表，不难看出，指令表的前8条都是命令指令，RS,RW都为0，所以操作时，都是写命令操作，D7~D0的数值的不同，代表了操作的不同，比如D0~D7为0x01时，对LCD的操作命令就为清屏显示，第二条指令为光标返回指令，在D0处有个※标记，这表示，不论此位的数据为1还是为0，对此命令都无效，即D0~D7端口写入0x20为光标返回指令，D0~D7端口写入0x03,此命令也为光标返回指令。
