LCD1602液晶完整中文资料

液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。

这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等，这里以常用的2行16个字的1602液晶模块来介绍它的编程方法。

1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。

LCD1602中文资料1. 简介LCD1602是一种常见的液晶显示模块，它具有两行，每行可以显示16个中文字符或32个英文字母字符。

它广泛应用于数字仪表、电子产品、家电控制、智能家居等领域。

2. 主要特点•显示容量：LCD1602可以同时显示两行，每行可以显示16个中文字符或32个英文字母字符。

•分辨率：每个字符由5 x 8个像素点组成。

•背光控制：可通过控制背光开关来控制显示背光。

•低功耗：LCD1602使用低功耗驱动电路，非常适合电池供电的应用。

•接口简单：LCD1602使用标准的I2C接口进行通信，方便与各种微控制器连接。

3. 硬件连接LCD1602的硬件连接非常简单，只需要将其的VCC引脚连接到3.3V或5V电源，GND引脚连接到地，SDA引脚连接到I2C总线的数据线，SCL引脚连接到I2C总线的时钟线。

以下是连接示意图：SDA ———————————> I2C总线数据线SCL ———————————> I2C总线时钟线VCC ———————————> 3.3V或5V电源GND ———————————> 地4. 软件驱动使用LCD1602显示中文需要相应的软件驱动。

以下是使用Python编写的一个简单的LCD1602驱动代码示例：import smbus2import time# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND) for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602lcd_display('Hello, World!') # 在LCD1602上显示文本5. 示例应用使用LCD1602显示中文可以应用于各种场景，以下是一个使用LCD1602显示温湿度的示例应用：import smbus2import Adafruit_DHT# LCD1602的I2C地址ADDRESS =0x27# LCD1602的控制命令LCD_COMMAND =0x80LCD_DATA =0x40def lcd_init():# 初始化LCD1602bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, 0x38) # 设置显示模式为2行，5 x 8个像素点bus.write_byte(ADDRESS, 0x0c) # 打开显示，关闭光标bus.write_byte(ADDRESS, 0x06) # 设置光标移动方向为从左到右bus.write_byte(ADDRESS, 0x01) # 清屏def lcd_write(ch):# 向LCD1602写入字符bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_DATA)bus.write_byte(ADDRESS, ord(ch))def lcd_display(text):# 在LCD1602上显示文本bus = smbus2.SMBus(1)bus.write_byte(ADDRESS, LCD_COMMAND)for ch in text:bus.write_byte(ADDRESS, ord(ch))# 使用示例lcd_init() # 初始化LCD1602while True:# 读取温湿度数据humidity, temperature = Adafruit_DHT.read_ret ry(Adafruit_DHT.DHT11, 4)# 在LCD1602上显示温湿度数据lcd_display(f'温度：{temperature}℃湿度：{hu midity}%')time.sleep(2)6. 总结LCD1602是一种常见的液晶显示模块，可以显示中文和英文字符。

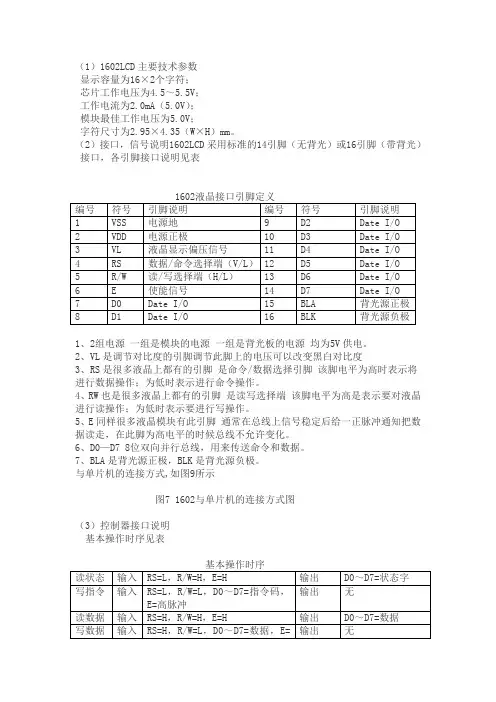

（1）1602LCD主要技术参数显示容量为16×2个字符；芯片工作电压为4.5～5.5V；工作电流为2.0mA（5.0V）；模块最佳工作电压为5.0V；字符尺寸为2.95×4.35（W×H）mm。

（2）接口，信号说明1602LCD采用标准的14引脚（无背光）或16引脚（带背光）接口，各引脚接口说明见表1602液晶接口引脚定义编号符号引脚说明编号符号引脚说明1VSS电源地9D2Date I/O2VDD电源正极10D3Date I/O3VL液晶显示偏压信号11D4Date I/O4RS数据/命令选择端（V/L）12D5Date I/O5R/W读/写选择端（H/L）13D6Date I/O6E使能信号14D7Date I/O7D0Date I/O15BLA背光源正极8D1Date I/O16BLK背光源负极1、2组电源一组是模块的电源一组是背光板的电源均为5V供电。

2、VL是调节对比度的引脚调节此脚上的电压可以改变黑白对比度3、RS是很多液晶上都有的引脚是命令/数据选择引脚该脚电平为高时表示将进行数据操作；为低时表示进行命令操作。

4、RW也是很多液晶上都有的引脚是读写选择端该脚电平为高是表示要对液晶进行读操作；为低时表示要进行写操作。

5、E同样很多液晶模块有此引脚通常在总线上信号稳定后给一正脉冲通知把数据读走，在此脚为高电平的时候总线不允许变化。

6、D0—D7 8位双向并行总线，用来传送命令和数据。

7、BLA是背光源正极，BLK是背光源负极。

与单片机的连接方式,如图9所示图7 1602与单片机的连接方式图（3）控制器接口说明基本操作时序见表基本操作时序读状态输入RS=L，R/W=H，E=H输出D0～D7=状态字输出无写指令输入RS=L，R/W=L，D0～D7=指令码，E=高脉冲读数据输入RS=H，R/W=H，E=H输出D0～D7=数据写数据输入RS=H，R/W=L，D0～D7=数据，E=输出无高脉冲对此液晶操作主要有以下几种方法。

LCD1602液晶显示1602LCD的基本参数及引脚功能图10-53 1602字符型液晶显示器实物图1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图所示：图10-54 1602LCD尺寸图LCD1602主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表所示:图10-55 读操作时序图10-56 写操作时序1602LCD的RAM地址映射及标准字库表液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。

要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，图10-57是1602的内部显示地址。

图10-57 1602LCD内部显示地址例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B（40H）+10000000B(80H)=11000000B(C0H)。

在对液晶模块的初始化中要先设置其显示模式，在液晶模块显示字符时光标是自动右移的，无需人工干预。

每次输入指令前都要判断液晶模块是否处于忙的状态。

1602液晶模块内部的字符发生存储器（CGROM）已经存储了160个不同的点阵字符图形，如图10-58所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”图10-58 字符代码与图形对应图1602LCD的一般初始化（复位）过程延时15mS写指令38H（不检测忙信号）延时5mS写指令38H（不检测忙信号）延时5mS写指令38H（不检测忙信号）以后每次写指令、读/写数据操作均需要检测忙信号写指令38H：显示模式设置写指令08H：显示关闭写指令01H：显示清屏写指令06H：显示光标移动设置写指令0CH：显示开及光标设置LCD1602的示例调用程序：（1）LCD1602.H文件#ifndef __LCD1602_H__#define __LCD1602_H__#include <reg51.H>#define LCD_DATA P2 //LCD的数据口sbit LCD_BUSY = LCD_DATA ^ 7; //LCD忙信号位sbit LCD_RS = P0 ^ 7; //LCD寄存器选择sbit LCD_RW = P0 ^ 6; //LCD读写控制sbit LCD_EN = P0 ^ 5; //LCD使能信号#define LCD_GO_HOME 0x02 //AC=0，光标、画面回HOME位//输入方式设置#define LCD_AC_AUTO_INCREMENT 0x06 //数据读、写操作后，AC自动增一#define LCD_AC_AUTO_DECREASE 0x04 //数据读、写操作后，AC自动减一#define LCD_MOVE_ENABLE 0x05 //数据读、写操作，画面平移#define LCD_MOVE_DISENABLE 0x04 //数据读、写操作，画面不动//设置显示、光标及闪烁开、关#define LCD_DISPLAY_ON 0x0C //显示开#define LCD_DISPLAY_OFF 0x08 //显示关#define LCD_CURSOR_ON 0x0A //光标显示#define LCD_CURSOR_OFF 0x08 //光标不显示#define LCD_CURSOR_BLINK_ON 0x09 //光标闪烁#define LCD_CURSOR_BLINK_OFF 0x08 //光标不闪烁//光标、画面移动，不影响DDRAM#define LCD_LEFT_MOVE 0x18 //LCD显示左移一位#define LCD_RIGHT_MOVE 0x1C //LCD显示右移一位#define LCD_CURSOR_LEFT_MOVE 0x10 //光标左移一位#define LCD_CURSOR_RIGHT_MOVE 0x14 //光标右移一位//工作方式设置#define LCD_DISPLAY_DOUBLE_LINE 0x38 //两行显示#define LCD_DISPLAY_SINGLE_LINE 0x30 //单行显示void LCD_cls(void);void LCD_write_data(unsigned char);void LCD_initial(void);void LCD_set_position(unsigned char);void LCD_prints(unsigned char *);void LCD_printc(unsigned char);void LCD_write_instruction(unsigned char LCD_instruction);#endif（2）LCD1602.C文件#include "LCD1602.H"void LCD_check_busy(void) //检测LCD状态，看它是不是还在忙呢{while(1){LCD_EN = 0;LCD_RS = 0;LCD_RW = 1;LCD_DATA = 0xff;LCD_EN = 1;if(!LCD_BUSY)break;}LCD_EN = 0;}void LCD_cls(void) //LCD清屏{LCD_check_busy();LCD_RS = 0;LCD_RW = 0;LCD_DATA = 1;LCD_EN = 1;LCD_EN = 0;}void LCD_write_instruction(unsigned char LCD_instruction) //写指令到LCD {LCD_check_busy();LCD_RS = 0;LCD_RW = 0;LCD_DATA = LCD_instruction;LCD_EN = 1;LCD_EN = 0;}void LCD_write_data(unsigned char LCD_data) //输出一个字节数据到LCD {LCD_check_busy();LCD_RS = 1;LCD_RW = 0;LCD_DATA = LCD_data;LCD_EN = 1;LCD_EN = 0;}void LCD_set_position(unsigned char x) //LCD光标定位到x处{LCD_write_instruction(0x80 + x);}/*void LCD_go_home(void) //LCD光标归位{LCD_write_instruction(LCD_GO_HOME);}*/void LCD_printc(unsigned char lcd_data) //输出一个字符到LCD{LCD_write_data(lcd_data);}void LCD_prints(unsigned char *lcd_string) //输出一个字符串到LCD{unsigned char i = 0;while(lcd_string[i] != 0x00){LCD_write_data(lcd_string[i]);i++;}}void LCD_initial(void) //初始化LCD{LCD_write_instruction(LCD_AC_AUTO_INCREMENT | LCD_MOVE_DISENABLE);LCD_write_instruction(LCD_DISPLAY_ON | LCD_CURSOR_OFF);LCD_write_instruction(LCD_DISPLAY_DOUBLE_LINE);LCD_cls();}。

1602字符液晶所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。

目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。

DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码)并不能显示1出来。

这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。

依次类推。

大家看一下控制指令的的8条：DDRAM地址的设定，即可以明白是怎么样的一回事了）1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B （41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”上表中的字符代码与我们PC中的字符代码是基本一致的。

液晶L C D1602（中文资料）目录1.………………………………………………指令介绍2.………………………………………………显示字符3.………………………………………显示自定义字符4.……………………………………使用4线数据传输1.指令介绍LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：字符型LCD的引脚定义HD44780内置了DDRAM、CGROM和CGRAM。

这里的RAM与ROM不懂得话，可以看看我整理的另一篇/ball648500361/blog/item/4332fdf8bf505fd2b48f3 150.htmlDDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系我们知道文本文件中每一个字符都是用一个字节的代码记录的。

一个汉字是用两个字节的代码记录。

在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。

什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。

例如“A”字的字模：01110 ○■■■○10001 ■○○○■10001 ■○○○■10001 ■○○○■11111 ■■■■■10001 ■○○○■10001 ■○○○■上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。

LCD1602液晶显示完全资料0x18 光标和显示一起向左移动4．显示地址：LCD1602内部RAM显示缓冲区地址的映射图，00～0F、40～4F分别对应LCD1602的上下两行的每一个字符，只要往对应的RAM地址写入要显示字符的ASCII代码，就可以显示出来。

5．读写时序：时序图1602手册中有，这里不引用了。

时序图很重要，编程就是根据时序图设置寄存器，让LCD工作。

二、LCD1602程序编写流程：LCD1602在了解完以上信息后便可以编写，这里我们把程序分为以下几步：1．定义LCD1602管脚，包括RS，R/W,E。

这里定义是指这些管脚分别接在单片机哪些I/O口上。

现举例如下：sbit EN=P3^4;sbit RS=P3^5;sbit RW=P3^6;2．显示初始化，在这一步进行初始化及设置显示模式等操作，包括以下步骤：设置显示方式延时清理显示缓存设置显示模式通常推荐的初始化过程如下：延时15ms写指令38H延时5ms写指令38H延时5ms写指令38H延时5ms注：以上写38H指令可以看情况省略1~2步（以上都不检测忙信号）（以下都要检测忙信号）写指令38H写指令08H 关闭显示写指令01H 显示清屏写指令06H 光标移动设置写指令0cH 显示开及光标设置3．设置显示地址（写显示字符的位置）。

4．写显示字符的数据。

三、LCD1602各子程序模块及主程序编写：现在按照上面编写程序的流程，给出各子程序模块及主程序的例子。

1．头文件，宏定义，定义管脚等：#include<reg52.h>#include <string.h>#define uchar unsigned char#define uint unsigned intsbit EN=P3^4;sbit RS=P3^5;sbit RW=P3^6;uchar code table0[]={"QQ:545699636"}; //此条语句为显示字符串时定义的字符串数组2．LCD1602基本初始化子程序：void LCD1602(){EN=0;RS=1;RW=1;P0=0xff; //这里P0为与LCD D0~D7相连的I/O口}3．读忙子程序：void read_busy(){P0=0xff;RS=0;RW=1;EN=1;while(P0&0x80); //P0和10000000相与，D7位若不为0，停在此处EN=0; //若为0跳出进入下一步；这条语句的作用就是检测D7位} //若忙在此等待，不忙跳出读忙子程序执行读写指令4．写指令写数据子程序：void write(uchar i,bit j){read_busy();P0=i; //其中i=0,写指令；i=1，写数据；RS=j;RW=0;EN=1;EN=0;}5．延时子程序：void delay(uint c) //功能为提供初始化等其他子程序中的延时1xc MS{uint a,b;for(a=0;a<c;a++)for(b=0;b<120;b++);}6．LCD1602初始化子程序：void init() //完全按照要求初始化流程来，中间省略了一步写指令38H{delay(15);write(0x38,0);delay(5);write(0x38,0);write(0x08,0);write(0x01,0);write(0x06,0);write(0x0c,0);}7．显示单个字符子程序：void display_lcd_byte(uchar y,uchar x,uchar z) //Y=0,1（起始行）X=0~15（起始列）Z=想写字符的ASCII码{if(y) //是否显示在第二行（若在第一行Y=0,不进入IF语句，若在第二行，进入IF语句{x+=0x40; //第二行起始地址加上列数为字符显示地址}x+=0x80; //设置数据指针位置write(x,0);write(z,1); //写入数据}8．显示字符串子程序：void display_lcd_text(uchar y,uchar x,uchartable[]) //Y，X同上字符显示，table[]字符串数组{uchar z=0;uchar t;t=strlen(table)+x; // 求得字符串长度加上起始列位置 while(x<t) //功能为LCD显示到字符串最后一个字符，防止字符串{ //没有16个字符，从而不够位产生乱码； display_lcd_byte(y,x,table[z]); //逐位显示数组内字符x++;z++;}}9．主程序：主程序里除了放入初始化程序外就是加入自己编写的显示子程序，根据你所要的不用功能可以编写各种类型的显示子程序，这里不做详细介绍，以下举例为显示一个字符和显示字符串的显示子程序。

l c d1602中文资料1602LCD液晶显示器(资料)1.1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。

下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例，介绍其用法。

一般1602字符型液晶显示器实物如图1：图1.1602字符型液晶显示器实物图2. 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图2所示：图2. 1602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表3所示:表3表3引脚接口说明表第1脚：VSS为地电源。

第2脚：VDD接5V正电源。

第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。

当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平表3表4控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。

（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。

指令2：光标复位，光标返回到地址00H。

指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。

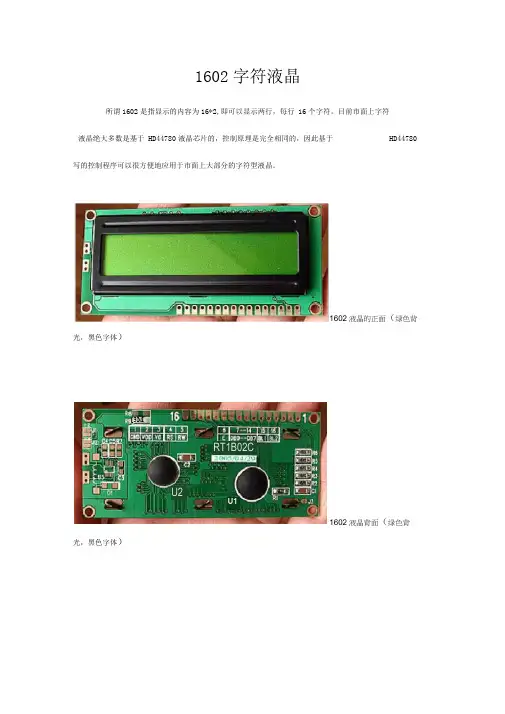

1602字符液晶所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。

目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780 写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

光，黑色字体）光，黑色字体）1602液晶背面（绿色背1602液晶的正面（绿色背[3MRT1B02CU2U1背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC（15脚）和地线GND（16脚），其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780 内置了DDRAM、CGROM 和CGRAM。

DDRAM 就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系f IF HI- ■:O0H 01H O2H 03H 04H 防H OOH 07H 08H C9H CAH SBH SCH SDH OEH 0FH :i> ■I ■:U2H U3H U4H U兮H U6H U7H 也OH itfiH 也EH 即CH 即DH 即FH jII J（事实上我们往DDRAM 里的00H地址处送一个数据，譬如0x31（数字1的代码）并不能显示1出来。

这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM 的01H处显示数据，则必须将01H加上80H即81H。

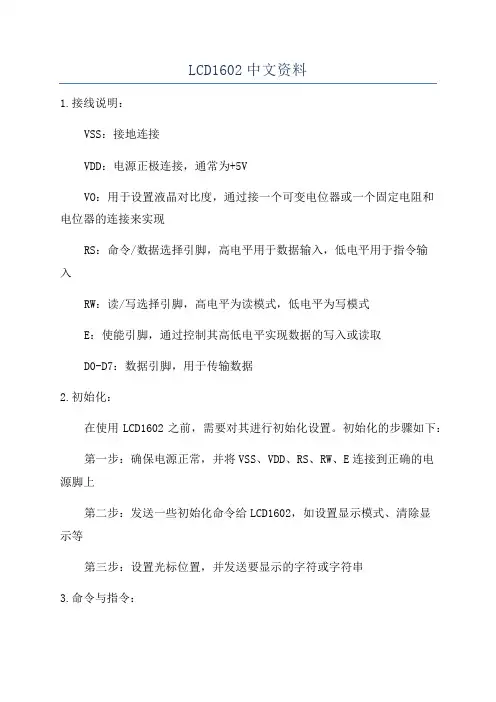

LCD1602中文资料1.接线说明：VSS：接地连接VDD：电源正极连接，通常为+5VVO：用于设置液晶对比度，通过接一个可变电位器或一个固定电阻和电位器的连接来实现RS：命令/数据选择引脚，高电平用于数据输入，低电平用于指令输入RW：读/写选择引脚，高电平为读模式，低电平为写模式E：使能引脚，通过控制其高低电平实现数据的写入或读取D0-D7：数据引脚，用于传输数据2.初始化：在使用LCD1602之前，需要对其进行初始化设置。

初始化的步骤如下：第一步：确保电源正常，并将VSS、VDD、RS、RW、E连接到正确的电源脚上第二步：发送一些初始化命令给LCD1602，如设置显示模式、清除显示等第三步：设置光标位置，并发送要显示的字符或字符串3.命令与指令：在LCD1602中，使用命令来控制其各种功能。

命令通过RS引脚输入，RW引脚为低电平（写模式）。

以下是一些常用的LCD1602命令：清除显示：发送命令0x01，清除屏幕上的所有字符，并将光标返回到起始位置设置光标位置：发送命令0x80+地址，地址范围为0x00-0x27（第一行）和0x40-0x67（第二行）设置显示模式：发送命令0x08+模式，模式为二进制数-模式0：光标不显示-模式1：光标显示，不闪烁-模式2：光标显示，闪烁-模式3：光标不显示，但开启自动右移-模式4：光标不显示，但开启自动左移4.数据输入：在LCD1602中，数据可以通过RS引脚为高电平（数据输入），RW引脚为低电平（写模式），以及E引脚的控制来进行输入。

以下是一些数据输入的示例：发送字符：将字符的ASCII码通过D0-D7引脚发送给LCD1602发送字符串：将字符串中的字符依次发送给LCD1602，必要时使用设置光标位置的命令来控制显示位置5.其他功能：除了上述基本功能外，LCD1602还提供其他一些有用的功能：显示开关：通过发送命令0x08+显示开关的模式来控制显示的开关光标和光标位置设置：通过发送命令0x08+光标和位置的模式来控制光标的显示和位置显示滚动：通过发送命令0x18+滚动模式来实现显示的滚动效果总结：通过上述的使用说明，可以看出，LCD1602是一款方便易用的液晶显示屏。

LCD1602中文资料一1602液晶显示一、外形显示地址：二、接口说明4：RS 1 数据寄存器0指令寄存器5：R/W 1 读0 写6：E 读写使能 1 允许读写0 禁止读写14：D7 busy flang 忙碌标志位 1 忙禁止0 允许三、指令介绍清屏：0000 00 0 1 0x01清屏光表回到原点: 0000 00 1 0 0x02 执行这个指令光标回到原点设定进入模式：0000 01 I/D I/D=1递增S=1开启显示屏，整个屏移动I/D=0递减S=0 关闭显示屏0x07 开启显示、递增、整体左移0x05 开启显示、递减、整体右移（第一个数右移，第二个数在第一个数的位置，依次往右挤）0x04 向左显示0x06 向右显示显示器开关: 00001DCB D=1开启显示，C=1 开启光标B=1 光标所在位置光标闪烁0x08 关闭显示0x0c 光标字符不闪烁0x0d 字符闪烁0x0f 光标闪烁移位方式: 0001 S/C R/L xx 0x10 光标左移0x14 光标右移0x18 光标、字符左移0x1c 光标、字符右移功能设定001 DL N F DL=1数据长度为8 位DL=0 为4位N=1双列字N=0 单列字F=1 5x10字形F=0 5x7字形（除0x38大多数不支持）四、基本流程初始化：init_1602(){P1=0x38;//8位、2行、5x7点阵wdata();//写指令P1=0x0c;//光标字符不闪烁wdata();P1=0x01;//清屏wdata();}写指令：wr_com(){rs=0;//选择指令寄存器rw=0;//写e=0;//禁止读写mang_();//判忙e=1;//可以读写}写数据：wr_data(){rs=1;//选择数据寄存器rw=0;//写e=0;//禁止读写mang_();//判忙e=1;//可以读写}判忙:mang_(){P1=0xff;//读忙期间不接收外来指令rs=0;//选择指令寄存器rw=1;//读模式e=0;_nop_();_nop_();e=1;while(mang==1);//忙碌循环等待}五、程序#include<reg52.h>#include<intrins.h>#define uchar unsigned char #define uint unsigned int sbit rs=P2^0;sbit rw=P2^1;sbit e=P2^2;sbit mang=P1^7;mang_(){P1=0XFF;rs=0;rw=1;e=0;_nop_();_nop_();e=1;while(mang==1);}wdata() {rs=0;rw=0;e=0;mang_();e=1;}wshu(){rs=1;rw=0;e=0;mang_();e=1;}init_1602() {P1=0x38;wdata();P1=0x0c;wdata();P1=0x01;wdata();}display(){P1=0x82;wdata();P1='C';wshu();P1='d';wshu();P1=0xc2;wdata();P1='f';wshu();}main(){init_1602();P1=0x38;wdata();display();while(1);}一：液晶显示器各种图形的显示原理线段的显示：点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

1602忙标志就是说那个引脚是1602告诉单片机：我现在没有有空接受你的指令？对1602发指令，它要有个时间延迟，才能执行完成，才可以接受下一条指令，这样的话，你要等待，多长时间呢？直到忙碌标志位告诉单片机不忙为止（BF=0)但一般不用管它，指令间隔几个空时钟周期就可以了。

追问#include<reg51.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚sbit BF=P0^7; //忙碌标志位，，将BF位定义为P0.7引脚这样该如何接线呢？p0^7不是已经接1602液晶的14脚了吗？？？追答只要你程序中保证每条对液晶的指令都有一定的间隔，BF连不连都行，忽视它的存在好了HD44780内置了DDRAM、CGROM和CGRAM。

CGROM和CGRAM就是内置192个常用字符产生器,用户自定义的字符产生器RAM DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：显示位置: 1 2 3 4 5 6 7 8 (40)第一行: 00H 01H 02H 03H 04H 05H 06H 07H ..... 27H第二行: 40H 41H 42H 43H 44H 45H 46H 47H ..... 67H*/1602LCD的RAM地址映射液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。

要显示字符时要先输入显示字符地址，也就是告诉模块在，哪里显示字符，图是1602的内部显示地址。

也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

在日常生活中，我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通过器件,如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形.在单片机的人机交流界面中,一般的输出方式有以下几种：发光管、LED数码管、液晶显示器.发光管和LED数码管比较常用，软硬件都比较简单,在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。

在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点.因此,液晶显示器画质高且不会闪烁.数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便.体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多.功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上,因而耗电量比其它显示器要少得多.10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域.②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分,可以分为静态驱动（Static)、单纯矩阵驱动(Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理：线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位,即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应,每一字节的内容和显示屏上相应位置的亮暗对应。

LCD1602数据手册一、概述LCD1602 是一种广泛应用于各类电子设备中的字符型液晶显示模块。

它具有体积小、功耗低、显示清晰等优点，能够显示 16 个字符乘以 2行的信息，非常适合用于显示简单的文本和数据。

二、基本特性1、显示容量：LCD1602 可以显示 32 个字符，即 16 个字符乘以 2 行。

2、工作电压：通常为 5V 直流电源。

3、显示模式：可以显示字母、数字、符号等多种字符。

4、视角范围：具有一定的可视角度，在不同角度下仍能清晰看到显示内容。

三、引脚功能1、 VSS：接地引脚。

2、 VDD：电源引脚，接＋5V 电源。

3、 V0：对比度调整引脚，通过外接电位器来调整液晶显示的对比度。

4、 RS：寄存器选择引脚。

当 RS 为低电平时，选择指令寄存器；当 RS 为高电平时，选择数据寄存器。

5、 RW：读写选择引脚。

当 RW 为低电平时，进行写操作；当 RW 为高电平时，进行读操作。

6、 E：使能引脚，下降沿触发。

7、 D0 D7：数据引脚，用于传输指令和数据。

四、指令集1、清屏指令：将显示缓冲区的内容清除，屏幕显示空白。

2、归位指令：使光标回到起始位置，即第一行第一列。

3、输入方式设置指令：用于设置数据的输入方式，如光标移动方向等。

4、显示开关控制指令：控制显示、光标、闪烁等功能的开启和关闭。

5、光标或显示移位指令：使光标或整个显示内容向左或向右移动。

6、功能设置指令：设定数据长度、行数、字形等参数。

7、 CGRAM 地址设置指令：用于自定义字符的地址设置。

8、 DDRAM 地址设置指令：指定显示数据的存储地址。

五、显示缓冲区LCD1602 内部具有显示缓冲区，通过向缓冲区写入数据来控制显示内容。

第一行的地址为 0x00 0x0F，第二行的地址为 0x40 0x4F。

六、初始化设置在使用LCD1602 之前，需要进行初始化设置，包括设置显示模式、输入方式、显示开关等。

以下是一个常见的初始化流程示例：1、延时 15ms 以上。

LCD1602液晶显示完全资料一、关于LCD1602：在编写LCD1602程序前，我们必须了解其手册上一些非常重要的信息，如果这些信息不能理解透彻，编程可能会遇到或多或少的问题，在此先大致归纳几点。

1．管脚：1602共16个管脚，但是编程用到的主要管脚不过三个，分别为：RS(数据命令选择端),R/W（读写选择端）,E （使能信号）;以后编程便主要围绕这三个管脚展开进行初始化，写命令，写数据。

以下具体阐述这三个管脚：RS为寄存器选择，高电平选择数据寄存器，低电平选择指令寄存器。

R/W为读写选择，高电平进行读操作，低电平进行写操作。

E端为使能端，后面和时序联系在一起。

除此外，D0~D7分别为8位双向数据线。

2．操作时序：RSR/W操作说明写入指令码D0~D71读取输出的D0~D7状态字1写入数据D0~D711从D0~D7读取数据注：关于E=H脉冲&mdash;&mdash;开始时初始化E为0，然后置E为1，再清0.读取状态字时，注意D7位，D7=1，禁止读写操作；D7=0，允许读写操作；所以对控制器每次进行读写操作前，必须进行读写检测。

（即后面的读忙子程序）3．指令集：LCD_1602 初始化指令小结：0x38设置16*2显示，5*7点阵，8位数据接口0x01清屏0x0F开显示，显示光标，光标闪烁0x08只开显示0x0e开显示，显示光标，光标不闪烁0x0c开显示，不显示光标0x06地址加1，当写入数据的时候光标右移0x02地址计数器AC=0;（此时地址为0x80）光标归原点，但是DDRAM中断内容不变0x18光标和显示一起向左移动4．显示地址：LCD1602内部RAM显示缓冲区地址的映射图，00～0F、40～4F分别对应LCD1602的上下两行的每一个字符，只要往对应的RAM地址写入要显示字符的ASCII代码，就可以显示出来。

5．读写时序：时序图1602手册中有，这里不引用了。

时序图很重要，编程就是根据时序图设置寄存器，让LCD工作。
