LCD1602简介1. 什么是LCD1602?LCD1602是一种基于液晶显示技术的字符型显示模块,它可以显示16x2个字符。
它广泛应用于嵌入式系统、自动化设备和电子产品等领域,是一款非常常见的显示模块。
2. LCD1602的特性•显示能力强:LCD1602能够显示16列2行共32个字符,每个字符由5x8个像素点组成。
•低功耗:LCD1602的功耗非常低,适合长时间运行的场景。
•用户友好:LCD1602的显示效果清晰,易于阅读,界面简洁直观。
•简易控制:LCD1602的控制方式简单,只需要几条数据线和几个控制信号即可进行基本的显示操作。
3. LCD1602的工作原理LCD1602由一个液晶显示器和一个控制电路板组成。
液晶显示器由16个字符和每个字符5x8的像素点组成,通过液晶分子的电场调整能够控制像素点的亮度。
控制电路板则负责根据用户的指令控制液晶显示器的显示内容。
LCD1602的控制电路采用了并行通信的方式,需要通过几个控制信号和一个数据总线来进行通信。
控制信号包括使能信号(E),读写信号(RW)和数据/命令选择信号(RS)。
数据总线则用于传输数据和命令。
控制LCD1602的步骤大致如下: 1. 发送初始化命令:初始化LCD1602的内部寄存器。
2. 发送显示命令:控制LCD1602显示内容的相关参数,如显示模式、光标设置等。
3. 发送数据:将需要显示的字符数据发送给LCD1602。
4. LCD1602的应用领域由于LCD1602具有简单易用的特点,它被广泛应用于各种嵌入式系统、自动化设备和电子产品中。
一些常见的应用领域包括:•工业自动化:LCD1602可以作为工业设备的人机界面,用于显示设备的状态、参数等信息。
•家电控制:LCD1602可以作为家电设备的显示屏,用于显示时间、温度、湿度等信息。
•智能家居:LCD1602可以作为智能家居系统的控制界面,用于显示和操作系统的各种功能。
•教育培训:LCD1602可以作为教学实验平台的显示模块,用于展示实验结果和相关信息。

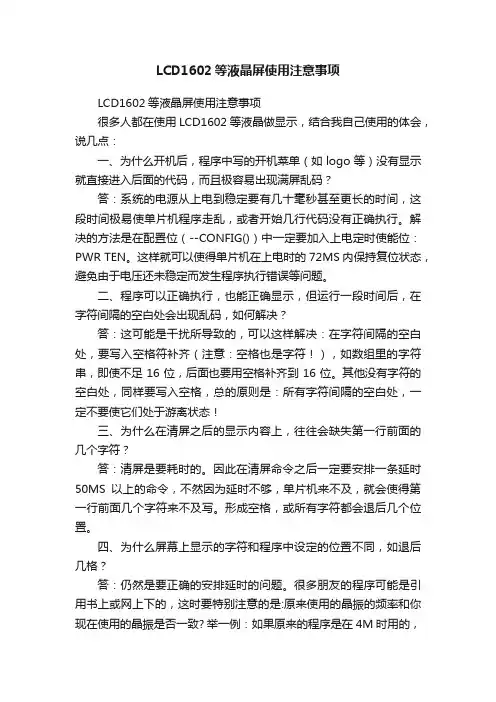

LCD1602等液晶屏使用注意事项LCD1602等液晶屏使用注意事项很多人都在使用LCD1602等液晶做显示,结合我自己使用的体会,说几点:一、为什么开机后,程序中写的开机菜单(如logo等)没有显示就直接进入后面的代码,而且极容易出现满屏乱码?答:系统的电源从上电到稳定要有几十毫秒甚至更长的时间,这段时间极易使单片机程序走乱,或者开始几行代码没有正确执行。
解决的方法是在配置位(--CONFIG())中一定要加入上电定时使能位:PWR TEN。
这样就可以使得单片机在上电时的72MS内保持复位状态,避免由于电压还未稳定而发生程序执行错误等问题。
二、程序可以正确执行,也能正确显示,但运行一段时间后,在字符间隔的空白处会出现乱码,如何解决?答:这可能是干扰所导致的,可以这样解决:在字符间隔的空白处,要写入空格符补齐(注意:空格也是字符!),如数组里的字符串,即使不足16位,后面也要用空格补齐到16位。
其他没有字符的空白处,同样要写入空格,总的原则是:所有字符间隔的空白处,一定不要使它们处于游离状态!三、为什么在清屏之后的显示内容上,往往会缺失第一行前面的几个字符?答:清屏是要耗时的。
因此在清屏命令之后一定要安排一条延时50MS以上的命令,不然因为延时不够,单片机来不及,就会使得第一行前面几个字符来不及写。
形成空格,或所有字符都会退后几个位置。
四、为什么屏幕上显示的字符和程序中设定的位置不同,如退后几格?答:仍然是要正确的安排延时的问题。
很多朋友的程序可能是引用书上或网上下的,这时要特别注意的是:原来使用的晶振的频率和你现在使用的晶振是否一致? 举一例:如果原来的程序是在4M时用的,那你引用后是在8M中使用,那所有的延时函数的时间都不对了(延时时间减少了一半!),LCD1602在使用中,很多地方都安排有延时,如果延时时间不够,就不能正确显示。
解决的办法是重新修改延时函数的值,使之符合要求。
五、程序可以正确执行,也能正确显示,但连续运行一段时间后(可能几个小时到几天),显示屏上原来正确显示的字符会变成乱码。
LCD1602等液晶屏使用注意事项很多人都在使用LCD1602等液晶做显示,结合我自己使用的体会,说几点:一、为什么开机后,程序中写的开机菜单(如logo等)没有显示就直接进入后面的代码,而且极容易出现满屏乱码?答:系统的电源从上电到稳定要有几十毫秒甚至更长的时间,这段时间极易使单片机程序走乱,或者开始几行代码没有正确执行。
解决的方法是在配置位(--CONFIG())中一定要加入上电定时使能位:PWR TEN。
这样就可以使得单片机在上电时的72MS内保持复位状态,避免由于电压还未稳定而发生程序执行错误等问题。
二、程序可以正确执行,也能正确显示,但运行一段时间后,在字符间隔的空白处会出现乱码,如何解决?答:这可能是干扰所导致的,可以这样解决:在字符间隔的空白处,要写入空格符补齐(注意:空格也是字符!),如数组里的字符串,即使不足16位,后面也要用空格补齐到16位。
其他没有字符的空白处,同样要写入空格,总的原则是:所有字符间隔的空白处,一定不要使它们处于游离状态!三、为什么在清屏之后的显示内容上,往往会缺失第一行前面的几个字符?答:清屏是要耗时的。
因此在清屏命令之后一定要安排一条延时50MS以上的命令,不然因为延时不够,单片机来不及,就会使得第一行前面几个字符来不及写。
形成空格,或所有字符都会退后几个位置。
四、为什么屏幕上显示的字符和程序中设定的位置不同,如退后几格?答:仍然是要正确的安排延时的问题。
很多朋友的程序可能是引用书上或网上下的,这时要特别注意的是:原来使用的晶振的频率和你现在使用的晶振是否一致? 举一例:如果原来的程序是在4M时用的,那你引用后是在8M中使用,那所有的延时函数的时间都不对了(延时时间减少了一半!),LCD1602在使用中,很多地方都安排有延时,如果延时时间不够,就不能正确显示。
解决的办法是重新修改延时函数的值,使之符合要求。
五、程序可以正确执行,也能正确显示,但连续运行一段时间后(可能几个小时到几天),显示屏上原来正确显示的字符会变成乱码。
1.基本简介LCD1602工业字符型液晶,能够同时显示16x02即32个字符。
(16列2行)1602液晶也叫1602字符型液晶,它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7或者5X11等点阵字符位组成,每个点阵字符位都可以显示一个字符,每位之间有一个点距的间隔,每行之间也有间隔,起到了字符间距和行间距的作用,正因为如此所以它不能很好地显示图形(用自定义CGRAM,显示效果也不好)。
1602LCD是指显示的内容为16X2,即可以显示两行,每行16个字符液晶模块(显示字符和数字)。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的,控制原理是完全相同的,因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
2.管脚功能1602采用标准的16脚接口,其中:第1脚:VSS为电源地第2脚:VCC接5V电源正极第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高(对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度)。
第4脚:RS为寄存器选择,高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第5脚:RW为读写信号线,高电平(1)时进行读操作,低电平(0)时进行写操作。
第6脚:E(或EN)端为使能(enable)端,高电平(1)时读取信息,负跳变时执行指令。
第7~14脚:D0~D7为8位双向数据端。
第15~16脚:空脚或背灯电源。
15脚背光正极,16脚背光负极。
⑶特性3.3V或5V工作电压,对比度可调内含复位电路提供各种控制命令,如:清屏、字符闪烁、光标闪烁、显示移位等多种功能有80字节显示数据存储器DDRAM内建有192个5X7点阵的字型的字符发生器CGROM 8个可由用户自定义的5X7的字符发生器CGRAM3特性应用+3.3V电压,对比度可调内含复位电路提供各种控制命令,如:清屏、字符闪烁、光标闪烁、显示移位等多种功能有80字节显示数据存储器DDRAM内建有192个5X7点阵的字型的字符发生器CGROM8个可由用户自定义的5X7的字符发生器CGRA。
LCD1602液晶显示完全资料0x18 光标和显示一起向左移动4.显示地址:LCD1602内部RAM显示缓冲区地址的映射图,00~0F、40~4F分别对应LCD1602的上下两行的每一个字符,只要往对应的RAM地址写入要显示字符的ASCII代码,就可以显示出来。
5.读写时序:时序图1602手册中有,这里不引用了。
时序图很重要,编程就是根据时序图设置寄存器,让LCD工作。
二、LCD1602程序编写流程:LCD1602在了解完以上信息后便可以编写,这里我们把程序分为以下几步:1.定义LCD1602管脚,包括RS,R/W,E。
这里定义是指这些管脚分别接在单片机哪些I/O口上。
现举例如下:sbit EN=P3^4;sbit RS=P3^5;sbit RW=P3^6;2.显示初始化,在这一步进行初始化及设置显示模式等操作,包括以下步骤:设置显示方式延时清理显示缓存设置显示模式通常推荐的初始化过程如下:延时15ms写指令38H延时5ms写指令38H延时5ms写指令38H延时5ms注:以上写38H指令可以看情况省略1~2步(以上都不检测忙信号)(以下都要检测忙信号)写指令38H写指令08H 关闭显示写指令01H 显示清屏写指令06H 光标移动设置写指令0cH 显示开及光标设置3.设置显示地址(写显示字符的位置)。
4.写显示字符的数据。
三、LCD1602各子程序模块及主程序编写:现在按照上面编写程序的流程,给出各子程序模块及主程序的例子。
1.头文件,宏定义,定义管脚等:#include<reg52.h>#include <string.h>#define uchar unsigned char#define uint unsigned intsbit EN=P3^4;sbit RS=P3^5;sbit RW=P3^6;uchar code table0[]={"QQ:545699636"}; //此条语句为显示字符串时定义的字符串数组2.LCD1602基本初始化子程序:void LCD1602(){EN=0;RS=1;RW=1;P0=0xff; //这里P0为与LCD D0~D7相连的I/O口}3.读忙子程序:void read_busy(){P0=0xff;RS=0;RW=1;EN=1;while(P0&0x80); //P0和10000000相与,D7位若不为0,停在此处EN=0; //若为0跳出进入下一步;这条语句的作用就是检测D7位} //若忙在此等待,不忙跳出读忙子程序执行读写指令4.写指令写数据子程序:void write(uchar i,bit j){read_busy();P0=i; //其中i=0,写指令;i=1,写数据;RS=j;RW=0;EN=1;EN=0;}5.延时子程序:void delay(uint c) //功能为提供初始化等其他子程序中的延时1xc MS{uint a,b;for(a=0;a<c;a++)for(b=0;b<120;b++);}6.LCD1602初始化子程序:void init() //完全按照要求初始化流程来,中间省略了一步写指令38H{delay(15);write(0x38,0);delay(5);write(0x38,0);write(0x08,0);write(0x01,0);write(0x06,0);write(0x0c,0);}7.显示单个字符子程序:void display_lcd_byte(uchar y,uchar x,uchar z) //Y=0,1(起始行)X=0~15(起始列)Z=想写字符的ASCII码{if(y) //是否显示在第二行(若在第一行Y=0,不进入IF语句,若在第二行,进入IF语句{x+=0x40; //第二行起始地址加上列数为字符显示地址}x+=0x80; //设置数据指针位置write(x,0);write(z,1); //写入数据}8.显示字符串子程序:void display_lcd_text(uchar y,uchar x,uchartable[]) //Y,X同上字符显示,table[]字符串数组{uchar z=0;uchar t;t=strlen(table)+x; // 求得字符串长度加上起始列位置 while(x<t) //功能为LCD显示到字符串最后一个字符,防止字符串{ //没有16个字符,从而不够位产生乱码; display_lcd_byte(y,x,table[z]); //逐位显示数组内字符x++;z++;}}9.主程序:主程序里除了放入初始化程序外就是加入自己编写的显示子程序,根据你所要的不用功能可以编写各种类型的显示子程序,这里不做详细介绍,以下举例为显示一个字符和显示字符串的显示子程序。
LCD1602原理与显示程序LCD1602的原理是基于液晶显示技术。
液晶是一种特殊的物质,具有双折射性质,即能将入射的光线分成两束,通过改变液晶分子的排列方式,可以改变其双折射的性质,从而使得光线透过液晶时会发生偏转。
LCD1602利用这一原理,在液晶显示面板上设置了16列和2行的像素点阵,通过控制每个像素点的液晶分子的排列方式,来实现字符的显示。
初始化是指在使用LCD1602之前,需要对其进行一系列的初始化操作,以确保其正常工作。
具体的初始化步骤如下:1.设置通信协议:LCD1602可以通过并行接口和串行接口进行通信,根据具体的接口方式,选择相应的通信协议。
2.设置工作模式:LCD1602有两种工作模式,分别是4位模式和8位模式。
选择适合的工作模式,并设置相应的控制寄存器。
3.设置显示模式:LCD1602可以显示不同的字符集,如英文字符、数字、特殊符号等。
选择合适的字符集,并设置显示模式。
4.清除显示:设置清除显示寄存器,将显示区域清空。
5.光标设置:设置光标位置和显示方式,如光标是否闪烁、光标位置等。
完成初始化后,就可以将要显示的数据写入LCD1602数据写入是指将要显示的字符或数字写入到LCD1602的显示区域。
具体的数据写入步骤如下:1.设置光标位置:根据需要显示的字符位置,设置光标的位置。
2.数据写入:通过通信接口,将要显示的数据写入到LCD1602的数据寄存器。
3.延时:由于LCD1602的刷新速度较慢,需要等待一定的时间,使得数据能够稳定显示在液晶屏上。
4.更新光标位置:根据数据的长度和显示方式,更新光标的位置。
通过以上的步骤,就可以实现LCD1602的显示功能。
总结起来,LCD1602的原理是基于液晶显示技术,通过控制液晶分子排列方式来实现字符的显示。
其显示程序包括初始化和数据写入两个方面的内容,通过设置通信协议、工作模式、显示模式等参数,并将要显示的数据写入到LCD1602的显示区域,来实现字符的显示。
常用液晶屏LCD1602的使用LCD_1602, 学过单片机的朋友们都知道它了吧,可以说是用的最广,最简单,也是学液晶入门级别的一块液晶了。
LCD1602 顾名思义就是两行显示的液晶,每行最多显示16 个字符(里面总共有160 个字符),其中包括阿拉伯数字、英文字母的大小写,常用符号,及日文的假名!每个字符对应一个ASCII 码,我们通过向液晶送相应符号的ASCII 码来显示这个字符。
总的来说这个用起来很简单的,到网上下载1602 的数据手册,自己写写程序估计也就差不多了,我在这里主要是说说自己的对一些常见问题的经验,和LCD1602 自定义字符的显示方法。
要显示我们自定义的字符,就要用到LCD 中的CGRAM 存储器(character generate RAM),而我们之前用的显示自带的字符用到的是DDRAM,两个是不同的。
看液晶手册我们知道,CGRAM 的容量是64 个字节,而一个字符是8 个字节,所以一共能显示8 个自定义的字符。
内部常用字符的显示是从0x20 开始的,0x00 ~ 0x0F 是专门留给自定义字符显示用的,0x00~0x07 和0x80~0x0F 显示的内容是一样的,也就是说0x00=0x08,0x01=0x09,以此类推。
CGRAM 共128 个位,地址是0x40~0x7F,128/8=16 正好对应的是0x00~0x0F 共16 个。
下面说说如何显示自定义字符吧。
首先我们要清楚LCD1602 显示字符的点阵大小,眼力好的可以看出来,LCD1602 一个显示字符的位置是5*8 的点阵,也就是说它所能显示的点阵图形的大小是5*8 的!要显示一个自定义的字符,首先我们要知道所显示自定义字符的点阵数据,也就是在一个5*8 的点阵上那个点是黑的(将该点点黑,就是高电平----1),哪个点是白的(该点不显示,为低电平----0),但是我们送入到LCD 中的是ASCII 码,它是8 位的数据,而一个显示字符的点阵大小只是5*8 的,显然不够,显示的办法是8*8 点阵的前三列不用,也就是不。
LCD1602是什么?关于LCD1602液晶模块的显示问题?(1)LCD1602概述先来看看LCD1602什么意思?Liquid Crystal Display(LCD)表示液晶显示,1602 表示一行可以显示16个字符,一共有两行。
现在我们来看看如何使用简单的IO控制和延时来实现操作LCD1602液晶模块。
既然是用单片机控制LCD1602,那么根据前面的分析,首先要搞清楚谁是控制对象,谁是被控制对象。
很显然,LCD1602是被控制对象,那么我们就先从LCD1602开始分析。
所谓控制也可以理解为沟通,比如你与室友沟通,希望他帮你买瓶绿茶,那么就表示至少你的室友能听懂你的指令,能知道绿茶是什么,如何去买等等信息。
好了,那么如何与LCD1602沟通呢?可以想一想,平时人与人是如何沟通的?沟通之前先要打个招呼吧,比如你好之类的,电话里面要先讲个喂?,确定通迅正常了之后才进入沟通正题了,很少有人打电话一上来就开始哇哇的说,万一说了半天发现信号还没连上呢,那不是白讲了。
其实单片机与LCD1602的沟通方式也一样,电话中使用的喂?在我们这里其实就叫初始化。
后面也会经常碰到这个初始化的概念。
其实器件也是人设计的,所以他的工作方式从某种程度上讲,也是人的沟通方式。
打完招呼后,就开始进入真正主题了。
什么主题呢?LCD1602是显示模块,主要作用当然是显示了。
既然是显示,我们可以想一想,无非就是两个内容:(1)你想要显示什么内容?(2)你打算在哪里显示?很明显,这两个内容都是来自于单片机的控制,单片机让它显示什么它就显示什么(叁议电子)。
这个显示什么就是传送的数据。
那么怎么往LCD1602模块传送数据呢?前面讲了,LCD1602表示2行16个字符,也就是有不同的显示地点,那么单片机如何告诉LCD1602的显示地点呢?因此前面的分析可以总结为三个问题,如何初始化;如何传送显示的内容(显示什么);在哪里显示。
这三个问题如何解答呢?当然要去看LCD1602说明手册了。
LCD1602液晶显示实验要点一、液晶显示原理液晶显示屏是一种电场调制显示器件,通过激励电场使液晶分子的排列状态发生变化,从而控制光的透过程度,实现图像显示。
液晶显示器的基本结构是两块平行的玻璃基板夹层液晶,上面由导电涂层构成的液晶单元。
在液晶单元上方有一块透明电极玻璃,根据控制信号排列液晶分子,形成图像。
二、LCD1602液晶显示屏三、实验器材1. Arduino开发板2.LCD1602液晶显示屏3.面包板4.杜邦线等四、实验步骤1. 接线:将LCD1602液晶显示屏与Arduino开发板通过杜邦线连接。
将VCC接到5V电源、GND接到地、SCL接到A5口、SDA接到A4口。
2. 编写程序:打开Arduino开发环境,编写程序代码,实现液晶显示功能。
3. 初始化:使用LiquidCrystal库,编写代码进行液晶显示屏的初始化设置。
4. 显示字符:通过调用lcd.print(函数,将指定字符显示在液晶屏上。
5. 光标控制:调用lcd.setCursor(函数,设置光标所在位置。
6. 清屏:调用lcd.clear(函数,清除液晶屏上的字符。
7. 控制显示:通过调用lcd.noDisplay(和lcd.Display(函数,控制液晶屏的显示和关闭。
8. 自定义字符:通过调用lcd.createChar(函数,创建自定义字符并显示在液晶屏上。
五、实验注意事项1.液晶显示屏的类型应与编程语言库文件匹配。
2.接线时要确保正确连接,以免损坏LCD1602显示屏。
3.初始化液晶显示屏时,要设置液晶屏的列数和行数。
4.控制液晶显示屏时,要注意操作指令的执行顺序,以免出现误操作。
六、实验结果展示通过编写相应的程序,可以实现在液晶显示屏上显示指定字符、自定义字符,以及控制光标的移动和屏幕的清除等功能。
实验成功时,可以在液晶显示屏上看到所期望的字符和效果。
七、实验应用液晶显示屏广泛应用于各种电子设备和仪器仪表,如电子体温计、电子秤、数码相册、电视机等。
lcd1602液晶屏显示原理(一)LCD1602液晶屏显示LCD1602液晶屏是一种基于液晶技术的显示器件,它可以用于图形、文本等信息的显示。
以下将从显示原理、基本接口、驱动程序及使用注意事项四个方面介绍LCD1602液晶屏。
显示原理LCD1602液晶屏由16列2行的字符组成,每个字符由 5x7个像素组成。
液晶显示器的显示原理是利用液晶分子随电场的变化而改变其各向异性,从而控制光的透过程度实现显示。
基本接口LCD1602液晶屏基本接口共有16个引脚,其中8个为数据引脚(D0-D7),剩下8个为控制引脚(RS、EN、RW、D0-D3不用接)。
以下是各个引脚的具体作用:•VSS:电源负极•VDD:电源正极•VO:液晶显示器偏置电压,可调整亮度•RS:寄存器选择,0为命令,1为数据•RW:读写选择,0为写入,1为读取•EN:使能信号,表示读写已准备好•D0-D7:数据口,用于发送指令或数据驱动程序LCD1602液晶屏的驱动程序通常使用C语言编写,涉及到的主要函数包括初始化、写入数据、写入指令等。
以下是一份简单的驱动程序:#include <reg51.h>#define LCD_DB P0 //定义LCD接口sbit LCD_RS = P1^0; //定义RS、RW、EN引脚sbit LCD_RW = P1^1;sbit LCD_EN = P1^2;void delay_us(unsigned int us) //延时函数{while(us--);}void write_com(unsigned char com) //写入指令{LCD_RS = 0;LCD_RW = 0;LCD_EN = 0;LCD_DB = com;delay_us(5);LCD_EN = 1;delay_us(5);LCD_EN = 0;}void write_data(unsigned char dat) //写入数据{LCD_RS = 1;LCD_RW = 0;LCD_EN = 0;LCD_DB = dat;delay_us(5);LCD_EN = 1;delay_us(5);LCD_EN = 0;}void LCD_init() //初始化{write_com(0x38); //16X2显示,5X8点阵,8位数据接口write_com(0x0c); //显示开,光标隐藏write_com(0x06); //写入光标即向右移动write_com(0x01); //清屏}int main(){LCD_init(); //调用初始化函数write_data('H'); //显示字符“H”write_data('e');write_data('l');write_data('l');write_data('o');write_data(',');write_data('W');write_data('o');write_data('r');write_data('l');write_data('d');}使用注意事项LCD1602液晶屏连接必须正确,如VSS与COM接在一起,否则会造成芯片损坏。
