湖池变220kV系统、110kV系统单母线期热电厂运行方案

  • 格式：doc
  • 大小：197.50 KB
  • 文档页数：5

****热电有限公司
湖池变220kV系统、110kV系统单母线
运行期间**热电厂运行方案

批准：
审核：
校核：
编写：

*****热电有限公司
二零一三年十二月二十四日
2

一、相关的电网检修计划
安全措施 作业内容 计划停电起止日期 方式安排
220kV晋湖Ⅱ路234开
关转检修；220kVⅠ段母线转检修 2341刀闸大修 12-27
湖池变220kV系

统单母线运行，
110kV系统采取
转供方式
220kV晋湖Ⅱ路234开

关转检修；220kVⅡ段母线转检修 2342刀闸大修 12-28

二、危险点分析及预控措施
1. 湖池变220kV母线、110kV母线故障或湖电线183线路故障，导致我司带厂用电、
园区直供馈线负荷和安东变小局域网运行。
2. 湖池变220kV母线、110kV母线故障或湖电线183线路故障，导致我司无法维持小
局域网运行，全厂厂用电失去。
3.管控措施
⑴ 12月25日前设备管理部和项目部应将影响机组安全的缺陷消除。
⑵ 12月25日至28日期间设备管理部每天安排一次湖电线、安电线的特巡，每天
下午16:00前向值长汇报线路特巡情况，当班值长应跟踪检修线路情况，发现缺陷及异
常及时汇报、处理。
⑶ 发电运行部应加强升压站、主变、发电机汽轮机组及辅助设备巡视，发现缺陷
及时填写缺陷单并联系设备管理部处理，所有工作应以保证机组运行安全为前提。
⑷ 12月25日设备部对全厂的不间断电源装置(UPS)进行一次全面检查，确保装置
正常可靠。
⑸ 发电运行部25日前对保安电源进行全面检查，确保保安电源正常，随时可用。
⑹ 设备管理部、值长加强值班管理，机、炉、电、热工专业夜间值班除值班人员外，
应保证有一名主管在厂值班。
⑺ 各岗位加强设备巡视，严格按照《设备巡回检查制度》执行，对有缺陷运行的设
备增加巡检次数。特别输煤系统、煤场加强巡查。
⑻ 期间原则上不安排重要设备退出运行或备用的重大操作，确实需要时应严格执行
公司设备停运审批制度，保证组织、安全和技术措施到位, 并做好风险预控后方可执行
3

⑼ 值长应加强与地调、省调度的沟通联系，及时了解系统检修的进展。
⑽ 发电运行部应认真组织学习《湖池变220kV系统、110kV系统单母线运行期间泉
州电网运行方案》等预案，务必确保每运行人员熟悉预案相关内容。
⑾ 炉前燃油系统可靠备用，油枪处于良好备用，油库油位不低于1.50M。
三、运行方式安排
1.双机满负荷运行。机组双机母管制运行，即主蒸汽系统、除氧给水系统、凝结水
系统、供热系统并列运行。
2. 主要电气系统运行方式：
（1） 110kVⅠ、Ⅱ段母线经母联180开关并列运行；#1发电机经#1主变升压后接至
110kVⅠ段母线；#2发电机经#2主变升压后接至110kVⅡ段母线，#2主变中性点接地刀
在合闸位置；110kV湖电线接至110kVⅠ段母线；110kV安电线接至110kVⅡ段母线。
（2）10kV厂用Ⅰ段母线电源由#1厂用分支经#1电抗器供给；10kV 厂用Ⅱ段母线电
源由#2厂用分支经#2电抗器供给。10kV厂用 0段作为10kV厂用Ⅰ、Ⅱ段母线备用电源
610、 620开关处热备用状态，备自投装置均投入正常运行。
（3）10kV供电Ⅰ段由#1主变681开关供电，10kV供电Ⅱ段由#2主变682供电，母
联680开关处热备用状态，备自投装置投入正常运行。
（4）保安电源由110kV安东变10kV龙江Ⅰ线至05开关、051刀闸至10kV厂用0段
母线上670手车开关。保安电源670开关正常为冷备用状态。
4

三、事故预想及措施
1、湖池变220kV母线、110kV母线故障或湖电线183线路故障导致我司带厂用电、园
区直供馈线和安东线负荷小局域网运行
发生我厂与系统解列自带厂用电及园区直供馈线和安东变#2、#3主变小局域网运行
时，由于系统小稳定性弱，会出现周波随负荷变化而变化、电压随负荷变化而变化，严
重时会造成小局域网振荡甚至引起垮网和机组跳闸，因此孤网运行时必须采取确保机组
稳定的措施。
(1）局域网运行时值长应保持与地调、县调联系，要求尽量保持供电段馈线负荷、
安东变负荷的稳定，防止负荷大幅度波动影响我侧机组的稳定。
(2）电气运行人员加强机组电压调整,控制在正常范围，不得使电压超出最高允许值。
(3）值长加强厂用电负荷管控，尽量减少大功率辅机的启停，禁止同时启动多台高
压辅机，防止电压、频率大幅度波动，努力维持机组稳定运行，为机组随时并入电网做
准备。
(4）两机运行如出现两机互相扰动（如抢负荷、转速大幅度波动），处理无效且继续
发展危及两机安全时，可视机组情况组解列一台机，并维持转速3000r/min、机端电压
10kV待并网。
(5）局域网运行后机组出现大量甩负荷，应防止汽轮机超速，如汽轮机转速升至3300
r/min且继续不断上升危急保安器不动作时应打闸停机，打闸停机时注意中、低压供热快
关阀应连锁关闭。
(6）汽轮机DEH由“功控”自动切换到“阀控”，机组能够维持一定负荷，此时机组
一次调频工作，维持机组转速3000 r/min附近，人为尽量不干涉其一次调频。
(7）根据汽压的上升情况，及时开启锅炉对空排汽控制主汽压力，防止安全门动作。
(8）锅炉根据机组甩负荷情况及时燃烧调整。（保证锅炉在最低稳燃负荷之上）
(9）严密监视汽包水位变化情况，特别是开启对空排汽时假水位的判断。
2、湖池变220kV母线、110kV母线故障或湖电线183线路故障导致我司全厂厂电失去
发生湖池变220kV母线、110kV母线故障或湖电线183线路故障，我司无法维持孤网运
行，全厂厂用电失去处理如下：
(1）厂用电失去时值长应立即组织人员进行事故处理，并汇报中调、地调及相关领
5

导，通知公司总值班等相关人员到岗。各相关人员应立即到场并按《黑启动方案》所规
定协助值长厂用电中断处理。
(2）值长联系地调尽快按《湖池变220kV、110kV系统单母线运行期间泉州电网运行
方案》中的事故预想，安排永和变通过110kV永安Ⅱ回经110kV安电线184线路向我司供电。
(3）送电方案：
① 安电线184线路恢复送电后，用184开关向110kV母线、#2主变、#2电抗器充
电，恢复Ⅱ段厂用。
② 合上#1主变高压侧181开关向#1电抗器充电，恢复Ⅰ段厂用
③ 厂用电恢复时间超过1小时时，电气应对直流母线电压进行监视，如直流母线下
降至210V时，通知汽机间断性盘车。
(4）其他各岗位操作按相关预案执行。

合集下载

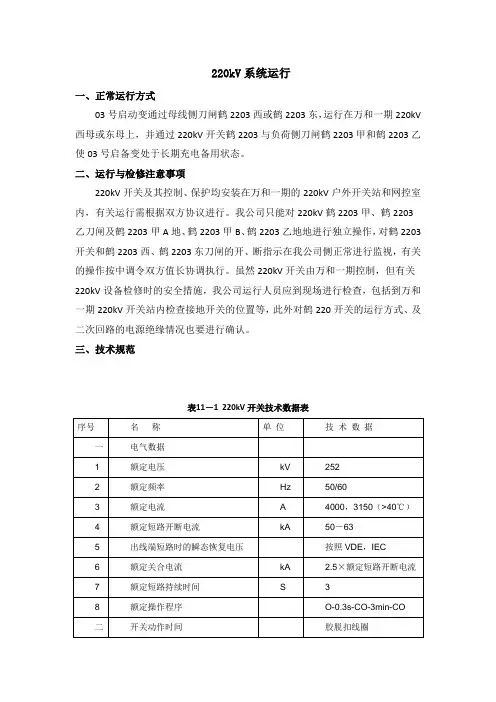

220kV系统运行
