本人QQ：575744882，设计有不周到之处，请与本人联系。
简要说明：
1、非抗震l a=ζa l ab
2、抗震l aE=ζaE l a
3、抗震公式推导l aE=ζaE×ζa l ab
4、当钢筋直径≤25时，laE=ζaE×lab，当钢筋直径＞25时，laE=ζaE×ζalab；
5、当钢筋直径≤25时，三级抗震锚固长度laE=四级基本锚固长度lab×1.05；二级抗震锚固长度laE=四级基本锚固长度lab×1.15；
7、依据第5、6条的推论，当钢筋直径≤25时，laE=labe；当钢筋直径＞25时，同样可以推倒出laE=ζa×labe；
8、综上所述，laE和labe，唯一区别就是，ζa的取值。

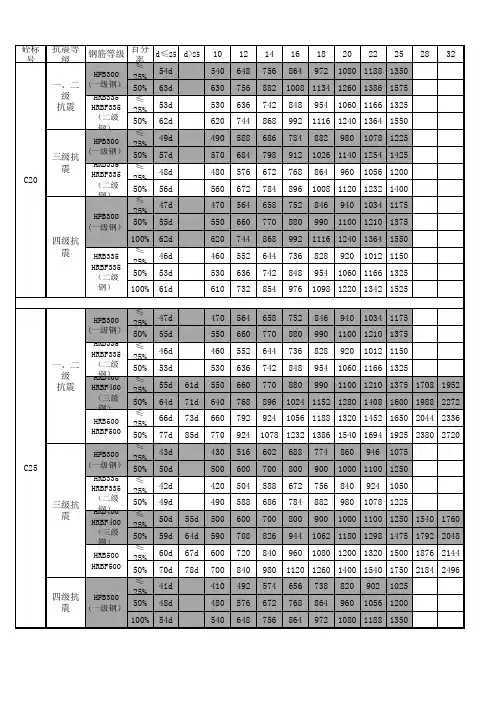

受拉钢筋锚固（搭接）长度 la、laE、ll、llE纵向受拉钢筋搭接长度修正系数ζl
6、依据11G101-1 页53表，基本锚固长度不受钢筋直径等的限制，三级基本锚固长度labe=非抗震基本锚固长度
lab*1.05；
二级基本锚固长度labe=非抗震基本锚固长度
本表依据11G101-1 页53、55 设计而成，只需选
择 钢筋种类、抗震等级、钢筋规格、砼等级等，此
表格会自动计算锚固长度及搭接长度。
建筑结构丨收藏：16G101全系列深度解读总说明和制图规则部分一、绪论11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。
当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。
那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。
但即使10%的差异也是需要研读。
平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。
其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。
同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。
本次图集修订必要性不大。
首先是因为规范还没修订，图集的修订应与规范的修订保持同步。
其次是平法图集本身也没有重大理论发现和科研成果。
不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。
复次，图集标准体系没有作出重大调整，笔者在点评03G101和 11G101时曾建议G101整合成一本。
图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。

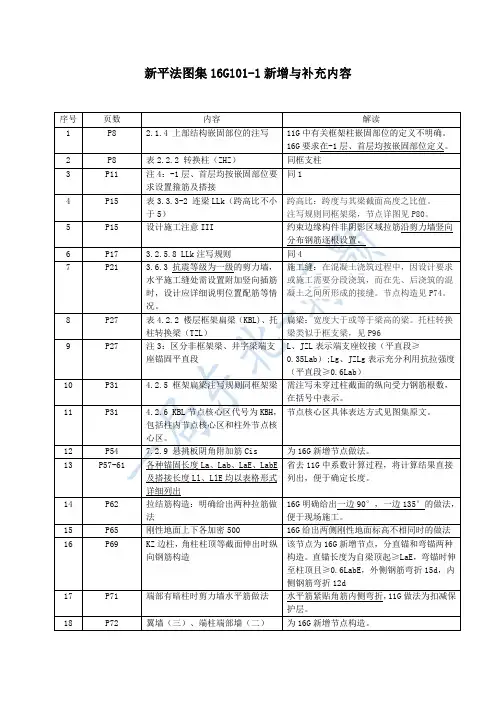

16g101-1图集免费下载目录1、取消非抗震框架梁作法2、增加扁梁柱节点、构造2.1.4嵌固端的注写细化a、不在基础顶面b、不在顶板3.2.2增加跨高比不小于5的LL按框架梁设计，代号为LLK 3.2.3取消约束边缘构件非阴影区拉筋（或箍筋）的表达规定放在了3.2.4增加了非底部加强区构造边缘构件不设置外封闭箍的时候墙身水平钢筋应按相应作法（计入水平筋构造）3.2.5增加LLK相应规定（在第8点）3.6.3为增项、一级墙水平施工缝作法表4.2.2增加了TZL（托柱梁）KBL（宽扁梁）附注3增加了L、JZL端部预定为铰接表充分利用钢筋时为Lg 4.2.54.2.6增项、宽扁梁作法4.3.4扁梁注写方式取消4.6.2非抗震设计取消4.6.7KZL中托墙、柱区别5.2.2增加板考虑竖向地震时规定5.4其它增加板竖向地震规定5.4.1增加5.4.3板、墙钢筋顶部搭接6.5其它6.5.1板考虑竖向地震6.5.2锚固搭接要求6.5.4在塔顶连接的搭接要求表7.1.2增加板阴角放射筋7.2.9增加悬挑板阴角附加钢筋7.2.10阳角附加筋增加详图受拉钢筋基本锚固长度2.同表述方式，取消非抗震名词la与laE都列表了修正系数根据实际情况调整ll、llE搭接长度也都列表了P69增加了K2伸上板面的作法P72增加水平变截后增厚长度的作法（二）连通法{16g101-1图集免费下载}.P73、74剪力墙竖向钢筋连接构造加了一页P76计入水平筋作法画法改变P77增加了构造边缘构件利用墙体水平钢筋的作法P78增加LL不同截面的详图P80LLK纵向箍筋的构造P83大于300小于800洞口补强作法不同{16g101-1图集免费下载}. P84增加上板小于下板时，梁上下锚固长度不同的算法P87、88、89取消原纵向钢筋弯拆要求增加非框架梁下部纵向钢筋弯锚构造P93、94增加框架扁梁中柱节点P96KZZ改为ZHZP97增加托柱转换梁TZL作法P98增加井字梁JZlg构造P100增加板在端部支座的锚固构造篇二:《解析16G101与11G101的不同之处》解析16G101与11G101的不同之处一、制图规则部分1.取消了原101-1图集中的总说明第2条的平法系列图集包括的内容。
