第章薄膜晶体管的工作原理

晶体管工作原理晶体管是一种半导体器件，它在现代电子技术中起着至关重要的作用。

晶体管的工作原理是通过控制电场来控制电流，从而实现信号放大、开关控制等功能。

它的发明和应用对电子技术的发展产生了深远的影响。

本文将从晶体管的结构、工作原理和应用等方面进行介绍。

首先，晶体管的结构包括P型半导体、N型半导体和栅极等部分。

P型半导体和N型半导体之间形成PN结，当加上一定电压时，PN结会形成电场，从而控制电流的流动。

栅极则用来控制电场的形成，进而控制电流的流动。

晶体管的结构简单，但是却能实现复杂的功能，这也是它被广泛应用的重要原因之一。

其次，晶体管的工作原理是基于半导体材料的特性。

半导体材料在特定条件下能够表现出导电或者绝缘的特性，这种特性可以通过控制电场来实现。

晶体管的工作原理是通过控制栅极电压来改变PN结的电场强度，从而控制电流的流动。

这种电场控制电流的特性使得晶体管能够实现信号放大、开关控制等功能。

最后，晶体管在现代电子技术中有着广泛的应用。

它被广泛应用于放大电路、开关电路、逻辑电路等各种电子设备中。

晶体管的小尺寸、高可靠性和低功耗等特点使得它成为现代电子设备中不可或缺的部分。

同时，随着半导体技术的不断发展，晶体管的性能也在不断提高，为电子技术的发展提供了强大的支持。

综上所述，晶体管作为一种半导体器件，其工作原理是通过控制电场来控制电流，从而实现信号放大、开关控制等功能。

它的结构简单，但却能实现复杂的功能，这也是它被广泛应用的重要原因之一。

晶体管在现代电子技术中有着广泛的应用，成为电子设备中不可或缺的部分。

随着半导体技术的不断发展，晶体管的性能也在不断提高，为电子技术的发展提供了强大的支持。

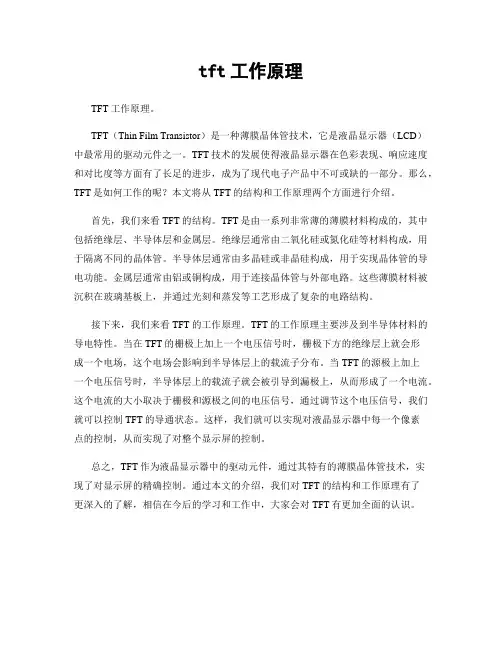

tft工作原理TFT工作原理。

TFT（Thin Film Transistor）是一种薄膜晶体管技术，它是液晶显示器（LCD）中最常用的驱动元件之一。

TFT技术的发展使得液晶显示器在色彩表现、响应速度和对比度等方面有了长足的进步，成为了现代电子产品中不可或缺的一部分。

那么，TFT是如何工作的呢？本文将从TFT的结构和工作原理两个方面进行介绍。

首先，我们来看TFT的结构。

TFT是由一系列非常薄的薄膜材料构成的，其中包括绝缘层、半导体层和金属层。

绝缘层通常由二氧化硅或氮化硅等材料构成，用于隔离不同的晶体管。

半导体层通常由多晶硅或非晶硅构成，用于实现晶体管的导电功能。

金属层通常由铝或铜构成，用于连接晶体管与外部电路。

这些薄膜材料被沉积在玻璃基板上，并通过光刻和蒸发等工艺形成了复杂的电路结构。

接下来，我们来看TFT的工作原理。

TFT的工作原理主要涉及到半导体材料的导电特性。

当在TFT的栅极上加上一个电压信号时，栅极下方的绝缘层上就会形成一个电场，这个电场会影响到半导体层上的载流子分布。

当TFT的源极上加上一个电压信号时，半导体层上的载流子就会被引导到漏极上，从而形成了一个电流。

这个电流的大小取决于栅极和源极之间的电压信号，通过调节这个电压信号，我们就可以控制TFT的导通状态。

这样，我们就可以实现对液晶显示器中每一个像素点的控制，从而实现了对整个显示屏的控制。

总之，TFT作为液晶显示器中的驱动元件，通过其特有的薄膜晶体管技术，实现了对显示屏的精确控制。

通过本文的介绍，我们对TFT的结构和工作原理有了更深入的了解，相信在今后的学习和工作中，大家会对TFT有更加全面的认识。

关于TFTThin film transistor(TFT):薄膜晶体管原理类似于MOS 晶体管，区别在于MOS 是凭借反型层导电，TFT 凭借多子的积累导电。

常见TFT 结构：底栅结构（BG ）、顶栅结构（TG ）和双栅结构（DG ）如下图所示 源极漏极有源层栅极衬底绝缘层栅极绝缘层源极漏极有源层衬底 衬底有源层漏极栅极源极绝缘层绝缘层栅极a ） BG 结构b ）TG 结构c ）DG 结构图一.常见的TFT 结构BG 特点：金属栅极和绝缘层可同时作为光学保护层，避免产生光生载流子，影响电学稳定性，通常在最上层加一层钝化层以减少外界干扰。

TG 特点：可以通过改善光刻工艺降低成本。

但要加保护层，防止背光源照射到有源层，产生光生载流子，影响电学性能。

DG 特点：可通过调节背栅电压来调整阈值电压，增加了器件的阈值稳定性。

弥补了BG 和TG 的缺点。

有报道称和C G 成反比关系，而双栅结构的C G =C BG +C TG ，所以DG 结构有较好的阈值稳定性。

表征TFT 性能的参数：1） 阈值电压：决定了器件的功耗，阈值越小越好。

2） 迁移率：表征器件的导电能力。

3） 开关电流比I On /I Off ：表征栅极对有源层的控制能力。

4） 亚阈值摆幅S:漏极电流减小一个数量级所需的栅压变化，表征TFT 的开关能力。

TFT 的发展：主要是沟道材料的变化：氢化非晶硅多晶硅金属氧化物（ZnO 和a-IGZO ）表1为以上材料的性能对比：由表1可以看出，1.非晶Si：迁移率较低，不透明，禁带宽度低，光照下不稳定。

2.多晶Si: 有较高的迁移率，但均匀性差，难大面积制备性质均匀的薄膜。

3.金属氧化物：有较高的迁移率，可见光透过率高，禁带宽度高，稳定性好。

金属氧化物ZnO和IGZO由于较高的迁移率和透光性，成为现阶段器件中主流的沟道材料。

IGZO和ZnO的性质：纯净的金属氧化物是不导电的，ZnO和IGZO的导电是在制备过程中会产生元素空位，ZnO 中既有Zn空位，又有O空位，呈弱n型半导体性质，这一性质决定了ZnO作为沟道层时在负压下阈值有较大的偏移，而IGZO主要以氧空位为主，呈强n型半导体性质，沟道层中几乎没有空穴，这使得IGZO在负压下有较好的阈值稳定性。

tft器件工作原理TFT器件工作原理一、引言TFT（薄膜晶体管）器件是一种关键的电子元件，广泛应用于液晶显示器（LCD）等电子产品中。

本文将介绍TFT器件的工作原理，包括构造、特性和工作过程等。

二、构造TFT器件由一层薄膜晶体管阵列组成，每个晶体管负责控制LCD的一个像素点。

晶体管通常采用多晶硅材料制成，而薄膜则是以硅氧化物为主的绝缘材料。

在晶体管结构中，包括源极、漏极、栅极和薄膜等关键部分。

三、特性TFT器件具有以下几个重要特性：1. 高饱和电流和迁移率：通过控制栅极电压，TFT器件可以实现高电流和快速响应。

2. 低漏电流：TFT器件的薄膜绝缘层可以有效阻止电流泄漏，提升器件的稳定性和可靠性。

3. 高开关速度：TFT器件的快速响应速度可以保证液晶显示器的刷新率和图像质量。

4. 低功耗：TFT器件的低漏电流和高迁移率可以大幅降低功耗，延长电池寿命。

四、工作过程TFT器件的工作过程可以分为三个阶段：写入、存储和读取。

1. 写入阶段：在写入阶段，通过向栅极施加适当的电压，激活晶体管。

当晶体管导通时，漏极和源极之间形成一条通路，电荷被注入到液晶层中。

写入阶段的过程是将电荷转换为液晶分子的方向，从而改变液晶的光学性质。

2. 存储阶段：在存储阶段，晶体管不再传输电荷。

液晶分子保持在特定的方向，使得像素点保持特定的亮度或颜色。

存储阶段的时间越长，显示器的画面稳定性越好。

3. 读取阶段：在读取阶段，通过向栅极施加适当的电压，判断晶体管的导通状态。

如果晶体管导通，则表示相应的像素点是亮的；如果晶体管不导通，则表示相应的像素点是暗的。

读取阶段的过程是将液晶的光学性质转换为电信号，传递给显示器。

五、总结TFT器件是液晶显示器中不可或缺的关键元件，它通过控制晶体管的导通状态来实现像素点的控制。

TFT器件具有高饱和电流和迁移率、低漏电流、高开关速度和低功耗等特性。

在工作过程中，TFT 器件通过写入、存储和读取三个阶段来完成像素点的控制和显示。

tft vgl vgh原理
TFT（薄膜晶体管）是一种用于液晶显示屏中的关键技术，它能够控制每个像素点的亮度和颜色。

VGL（负电压发生器）和VGH（正电压发生器）是TFT液晶显示屏中的两种电压信号，它们在TFT工作原理中起着重要作用。

TFT液晶显示屏是由许多小型像素点组成的，每个像素点都有一个对应的薄膜晶体管，这些晶体管通过VGL和VGH电压信号来控制。

VGL和VGH是用来控制液晶分子方向的电压信号，液晶分子的方向决定了光线是否通过，从而形成图像。

VGL产生负电压信号，通常在-5V到-10V之间，它用来控制液晶分子的方向，使其旋转到特定角度，以控制像素点的亮度。

VGH 则产生正电压信号，通常在15V到20V之间，它也用来控制液晶分子的方向，确保像素点的亮度和颜色能够得到正确的显示。

在TFT液晶显示屏中，VGL和VGH信号的精确控制非常重要，它们需要按照特定的时间序列和电压值来工作，以确保液晶分子能够正确地旋转并显示出清晰的图像。

因此，VGL和VGH原理的理解和控制对于TFT液晶显示屏的性能和显示质量至关重要。

总之，TFT液晶显示屏的VGL和VGH原理是通过控制负电压和正电压信号来调节液晶分子的方向，从而实现对每个像素点的亮度和颜色的精确控制，这是液晶显示技术中的重要组成部分。

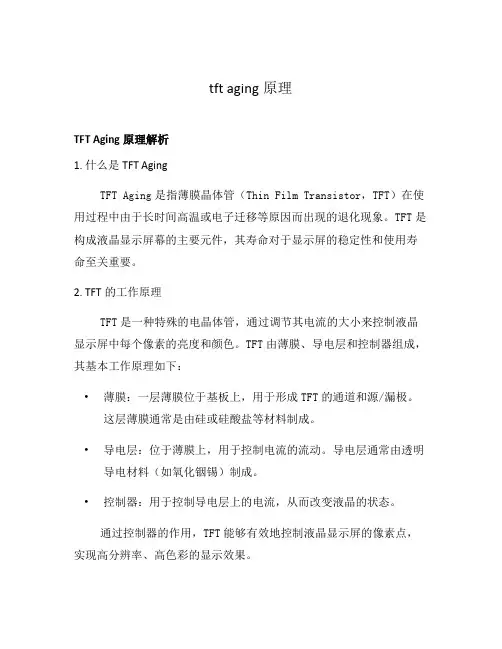

tft aging原理TFT Aging原理解析1. 什么是TFT AgingTFT Aging是指薄膜晶体管（Thin Film Transistor，TFT）在使用过程中由于长时间高温或电子迁移等原因而出现的退化现象。

TFT是构成液晶显示屏幕的主要元件，其寿命对于显示屏的稳定性和使用寿命至关重要。

2. TFT的工作原理TFT是一种特殊的电晶体管，通过调节其电流的大小来控制液晶显示屏中每个像素的亮度和颜色。

TFT由薄膜、导电层和控制器组成，其基本工作原理如下：•薄膜：一层薄膜位于基板上，用于形成TFT的通道和源/漏极。

这层薄膜通常是由硅或硅酸盐等材料制成。

•导电层：位于薄膜上，用于控制电流的流动。

导电层通常由透明导电材料（如氧化铟锡）制成。

•控制器：用于控制导电层上的电流，从而改变液晶的状态。

通过控制器的作用，TFT能够有效地控制液晶显示屏的像素点，实现高分辨率、高色彩的显示效果。

3. TFT Aging的成因TFT Aging是由于以下几个因素导致的：高温长时间高温会引起TFT内部材料的膨胀和损坏，进而导致电流的不稳定和路径的变化，加速了TFT的退化过程。

电子迁移TFT内部的电子会发生迁移现象，即电子会从一个位置漂移到另一个位置。

长时间的电子迁移会损坏TFT的内部结构，导致其性能的下降和老化。

电压应力TFT在工作过程中需要承受不同程度的电压应力，长时间的电压应力会损伤材料的结构，导致TFT的退化。

4. 延长TFT使用寿命的方法为了延长TFT的使用寿命，我们可以采取以下措施：控制温度保持合适的显示器工作温度范围，避免高温环境下长时间使用显示器。

适当休息长时间使用显示器后，适当休息一段时间，避免TFT长时间连续工作。

控制亮度适当控制显示器的亮度，避免过高的亮度对TFT产生损害。

调整色彩模式合理调整显示器的色彩模式，避免过于饱和的颜色对TFT产生影响。

5. 结语TFT Aging是液晶显示屏幕中不可避免的问题，但通过合理的使用和保养方式，我们能够延长TFT的使用寿命，提高显示器的稳定性和显示效果。

薄膜晶体管目录简介发展历史现状原理发展前景图书信息简介薄膜晶体管 (英文名称为Thin-film transistor，简称TFT)是场效应晶体管的种类之一，大略的整理方式是在基板上沉积各种不同的薄膜，如半导体主动层、介电层和金属电极层。

薄膜晶体管是液晶显示器的关键器件,对显示器件的工作性能具有十分重要的作用.发展历史及现状人类对TFT的研究工作已经有很长的历史. 早在1925年,Julius Edger Lilienfeld首次提出结型场效应晶体管(FET)的基本定律,开辟了对固态放大器的研究.1933年,Lilienfeld 又将绝缘栅结构引进场效应晶体管(后来被称为 MISFET).1962 年,Weimer用多晶CaS薄膜做成TFT;随后,又涌现了用CdSe,InSb,Ge等半导体材料做成的TFT器件.二十世纪六十年代,基于低费用,大阵列显示的实际需求,TFT的研究广为兴起.1973年,Brody等人136光子技术2006年9月首次研制出有源矩阵液晶显示(AMLCD),并用CdSe TFT作为开关单元.随着多晶硅掺杂工艺的发展,1979年后来许多实验室都进行了将 AMLCD LeComber,Spear和Ghaith 用a-Si:H做有源层,做成TFT 器件.以玻璃为衬底的研究.二十世纪八十年代,硅基TFT在AMLCD 中有着极重要的地位,所做成的产品占据了市场绝大部分份额.1986年Tsumura等人首次用聚噻吩为半导体材料制备了有机薄膜晶体管(OTFT),OTFT技术从此开始得到发展.九十年代,有机半导体材料作为活性层成为新的研究热点.由于在制造工艺和成本上的优势,OTFT被认为将来极可能应用在LCD,OLED的驱动中.近年来,OTFT的研究取得了突破性的进展.1996 年,飞利浦公司采用多层薄膜叠合法整理了一块15微克变成码发生器(PCG);即使当薄膜严重扭曲,仍能正常工作.1998 年,无定型金属氧化物锆酸钡作为并五苯有机薄膜晶体管的栅绝IBM 公司用一种新型的具有更高的介电常数缘层,使该器件的驱动电压降低了4V,迁移率达到0.38cm2V-1s-1.1999年,Bell实验室的Katz和他的研究小组制得了在室温下空气中能稳定存在的噻吩薄膜,并使器件的迁移率达到0.1cm2V-1s-1.Bell实验室用并五苯单晶制得这向有机集成了一种双极型有机薄膜晶体管, 该器件对电子和空穴的迁移率分别达到2.7cm2V-1s-1和1.7cm2V-1s-1,电路的实际应用迈出了重要的一步.最近几年,随着透明氧化物研究的深入,以ZnO,ZIO等半导体材料作为活性层整理薄膜晶体管,因性能改进显着也吸引了越来越多的兴趣.器件制备工艺很广泛,比如:MBE,CVD,PLD等,均有研究.ZnO-TFT 技术也取得了突破性进展.2003 年,Nomura等人使用单晶 InGaO3(ZnO)5获得了迁移率为80 cm2V-1s-1的TFT器件.美国杜邦公司采用真空蒸镀和掩膜挡板技术在聚酰亚铵柔性衬底上开发了ZnO-TFT,这是在聚酰亚铵柔性衬底上首次研制成功了高迁移率的ZnO-TFT,这预示着在氧化物TFT子迁移率为50cm2V-1s-1.2006 年,Cheng领域新竞争的开始.2005年,ChiangHQ等人利用ZIO作为活性层制得开关比10薄膜晶体管.HC等人利用CBD方法制得开关比为105,迁移率为0.248cm2V-1s-1的TFT,这也显示出实际应用的可能.[1]原理薄膜晶体管是一种绝缘栅场效应晶体管.它的工作状态可以利用 Weimer表征的单晶硅MOSFET工作原理来描述.以n沟MOSFE为例. 当栅极施以正电压时,栅压在栅绝缘层中产生电场,电力线由栅电极指向半导体表面,并在表面处产生感应电荷.随着栅电压增加,半导体表面将由耗尽层转变为电子积累层,形成反型层.当达到强反型时(即达到开启电压时),源,漏间加上电压就会有载流子通过沟道.当源漏电压很小时,导电沟道近似为一恒定电阻,漏电流随源漏电压增加而线性增大.当源漏电压很大时,它会对栅电压产生影响,使得栅绝缘层中电场由源端到漏端逐渐减弱,半导体表面反型层中电子由源端到漏端逐渐减小,沟道电阻随着源漏电压增大而增加.漏电流增加变得缓慢,对应线性区向饱和区过渡.当源漏电压增到一定程度,漏端反型层厚度减为零,电压在增加,器件进入饱和区.在实际LCD生产中,主要利用a-Si:H TFT的开态(大于开启电压)对像素电容快速充电,利用关态来保持像素电容的电压,从而实现快速响应和良好存储的统一.发展前景未来TFT技术将会以高密度,高分辨率,节能化,轻便化,集成化为发展主流,从本文论述的薄膜晶体管发展历史以及对典型 TFT 器件性能分析来看,虽然新型OTFT,ZnO-TFT的研究已经揭示出优良的特性,甚至有的已经开始使用化,但实现大规模的商业化以及进一步降低成本等方面,还需要很多努力.因此在很长一段时间内将会与硅基材料器件并存.我国大陆的显示技术处于刚开始阶段,对新型TFT器件的研发以及显示技术的应用带来了重大的机遇和挑战.相信在不久的将来,OTFT和ZnO-TFT等新型器件为基础的产品会推动下一代光电子学的突飞猛进.图书信息书名：薄膜晶体管出版社: 电子工业出版社; 第1版 (2008年3月1日)平装: 450页正文语种: 简体中文开本: 16商品尺寸: 23.4 x 18.2 x 2.4 cm品牌: 电子工业出版社发行部TFT是如何工作的?TFT也就是薄膜晶体管，是用来主动控制每一个像素光通过量的元件。

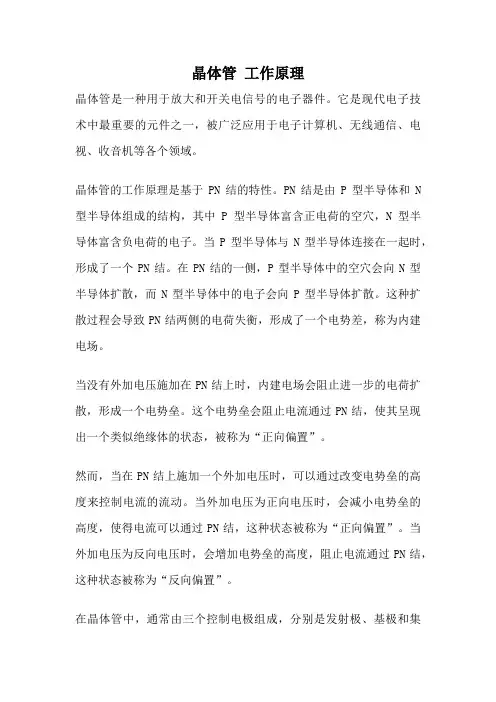

晶体管工作原理晶体管是一种用于放大和开关电信号的电子器件。

它是现代电子技术中最重要的元件之一，被广泛应用于电子计算机、无线通信、电视、收音机等各个领域。

晶体管的工作原理是基于PN结的特性。

PN结是由P型半导体和N 型半导体组成的结构，其中P型半导体富含正电荷的空穴，N型半导体富含负电荷的电子。

当P型半导体与N型半导体连接在一起时，形成了一个PN结。

在PN结的一侧，P型半导体中的空穴会向N型半导体扩散，而N型半导体中的电子会向P型半导体扩散。

这种扩散过程会导致PN结两侧的电荷失衡，形成了一个电势差，称为内建电场。

当没有外加电压施加在PN结上时，内建电场会阻止进一步的电荷扩散，形成一个电势垒。

这个电势垒会阻止电流通过PN结，使其呈现出一个类似绝缘体的状态，被称为“正向偏置”。

然而，当在PN结上施加一个外加电压时，可以通过改变电势垒的高度来控制电流的流动。

当外加电压为正向电压时，会减小电势垒的高度，使得电流可以通过PN结，这种状态被称为“正向偏置”。

当外加电压为反向电压时，会增加电势垒的高度，阻止电流通过PN结，这种状态被称为“反向偏置”。

在晶体管中，通常由三个控制电极组成，分别是发射极、基极和集电极。

其中，发射极和基极之间形成了一个PN结，称为发射结；基极和集电极之间也形成了一个PN结，称为集电结。

发射结和集电结的工作原理类似，都是基于PN结的特性。

当在发射极-基极结上施加一个正向偏置电压时，发射结变得导电，允许电流从发射极流向基极。

这个过程被称为“输入过程”。

当电流从发射极流向基极时，会引起基极中的电流增大，进而控制集电结的导电性。

这个过程被称为“放大过程”。

最后，当在基极-集电极结上施加一个正向偏置电压时，集电结变得导电，允许电流从集电极流出。

这个过程被称为“输出过程”。

通过控制发射极-基极结上的电流，晶体管可以实现对集电极-基极结上的电流的控制。

通过调节输入电流的大小，可以控制输出电流的大小。

TFT的原理及应用1. TFT的概述薄膜晶体管（Thin Film Transistor），简称TFT，是一种使用于液晶显示器的关键技术。

TFT技术逐渐取代了传统的CRT显示器，成为现代平面显示器的主流技术。

2. TFT的原理TFT利用带有薄膜晶体管的透明衬底来控制液晶的亮度和颜色。

其原理如下：•薄膜晶体管（TFT）：TFT是一个特殊的晶体管，由一层薄膜材料制作而成。

它是一种用于电子设备的半导体器件，用于控制电流的通过情况。

•液晶屏幕：液晶屏幕是由若干液晶单元组成，每个液晶单元由两个电极之间夹带液晶分子的层构成。

当通过液晶单元的电流改变时，液晶分子会变换排列方式，从而改变光的传输性质。

•控制信号：TFT的关键是能够控制液晶分子的排列方式。

通过控制TFT的电流，可以改变液晶屏幕的亮度和颜色。

3. TFT的应用领域TFT技术已广泛应用于多个领域，下面列举了一些主要的应用领域：3.1 电子显示器•智能手机和平板电脑：TFT技术在智能手机和平板电脑上的应用非常普遍。

高分辨率、高亮度、高对比度的液晶显示屏成为这些设备的主要特征之一。

•笔记本电脑：大多数笔记本电脑也采用了TFT技术，以实现更好的显示效果。

•电视和投影仪：大型液晶电视和投影仪也广泛采用TFT技术，以提供更真实、清晰的图像。

3.2 工业控制由于TFT技术具有快速响应时间和广视角的特点，因此它在工业控制系统中得到了广泛应用。

TFT屏幕通常用于显示监控数据、生产数据和控制界面。

3.3 医疗设备医疗设备广泛使用TFT技术来显示患者信息、图像和监护数据。

例如，多参数监护仪和医疗成像设备都使用了TFT屏幕。

3.4 车载设备许多汽车配备了TFT显示屏，用于显示导航、媒体播放和车辆信息。

TFT技术可以提供良好的视觉效果和易于操作的用户界面。

4. TFT的优势和挑战TFT技术作为平面显示器的主流技术之一，具有以下优势和挑战：4.1 优势•高分辨率和良好的色彩表现能力，提供更清晰、真实的图像。

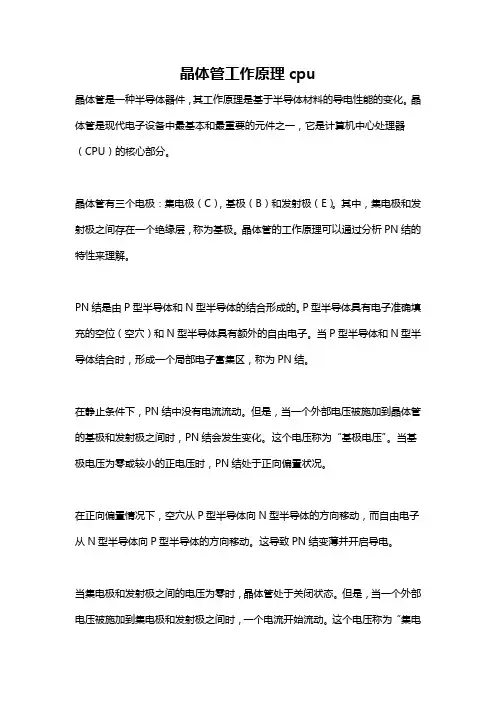

晶体管工作原理cpu晶体管是一种半导体器件，其工作原理是基于半导体材料的导电性能的变化。

晶体管是现代电子设备中最基本和最重要的元件之一，它是计算机中心处理器（CPU）的核心部分。

晶体管有三个电极：集电极（C），基极（B）和发射极（E）。

其中，集电极和发射极之间存在一个绝缘层，称为基极。

晶体管的工作原理可以通过分析PN结的特性来理解。

PN结是由P型半导体和N型半导体的结合形成的。

P型半导体具有电子准确填充的空位（空穴）和N型半导体具有额外的自由电子。

当P型半导体和N型半导体结合时，形成一个局部电子富集区，称为PN结。

在静止条件下，PN结中没有电流流动。

但是，当一个外部电压被施加到晶体管的基极和发射极之间时，PN结会发生变化。

这个电压称为“基极电压”。

当基极电压为零或较小的正电压时，PN结处于正向偏置状况。

在正向偏置情况下，空穴从P型半导体向N型半导体的方向移动，而自由电子从N型半导体向P型半导体的方向移动。

这导致PN结变薄并开启导电。

当集电极和发射极之间的电压为零时，晶体管处于关闭状态。

但是，当一个外部电压被施加到集电极和发射极之间时，一个电流开始流动。

这个电压称为“集电极电压”。

当集电极电压大于基极电压时，PN结打开，并且电流可以通过它流过。

在这种情况下，集电极是晶体管的正极，发射极是负极。

因此，这个结构实现了一个“开关”，当集电极电压大于基极电压时，晶体管处于导通状态；当集电极电压小于基极电压时，晶体管处于断开状态。

晶体管的工作原理可以进一步扩展到逻辑门和数字电路中。

逻辑门是使用晶体管来实现逻辑运算的基本单元。

例如，与门、非门、或门和异或门等都可以使用晶体管来实现。

这些逻辑门可以组合成复杂的电路，用于执行计算机中的算术和逻辑操作。

在CPU中，晶体管按照特定的方式连接在一起，并根据电压信号的变化来控制整个系统的操作。

晶体管的工作原理使得CPU能够执行各种指令、存储和处理数据。

总结起来，晶体管是使用半导体材料构建的电子器件，其工作原理基于PN结的导电性能变化。

晶体管工作原理晶体管是一种半导体器件，是现代电子技术中最重要的元件之一。

它的发明和应用极大地推动了电子技术的发展，使得电子设备变得更加小型化、高效化和智能化。

晶体管的工作原理是基于半导体材料的特性和PN结的电子输运机制。

首先，我们来了解一下晶体管的基本结构。

晶体管由三个掺杂不同的半导体层构成，分别是P型半导体、N型半导体和P型半导体。

在P型半导体和N型半导体之间形成PN结，这是晶体管的基本结构。

当在PN结上加上适当的电压，就可以控制电子在晶体管中的流动，从而实现信号的放大、开关和调节等功能。

其次，我们来探讨晶体管的工作原理。

当在PN结上加上正向偏置电压时，P型半导体中的空穴和N型半导体中的自由电子会向PN结扩散，形成电子-空穴对。

而当在PN结上加上反向偏置电压时，PN结中会形成一个耗尽层，使得电子和空穴无法通过。

这种电子-空穴对的扩散和耗尽层的形成，就是晶体管的工作基础。

在晶体管中，有三个区域起着重要作用，分别是发射区、基区和集电区。

当在发射区加上适当的电压时，会产生大量的电子-空穴对，形成电流。

这个电流会受到基区的控制，通过基区的电压来调节电流的大小。

最后，电流会在集电区被收集，实现信号的放大和调节。

综上所述，晶体管的工作原理是基于半导体材料的电子输运机制，通过对PN结施加适当的电压，实现电子-空穴对的扩散和电流的控制。

这种工作原理使得晶体管具有了放大、开关和调节信号的功能，成为现代电子设备中不可或缺的元件之一。

总之，晶体管的工作原理是电子技术中的重要基础知识，了解它有助于我们更好地理解现代电子设备的工作原理和应用。

希望通过本文的介绍，能够对晶体管的工作原理有一个更加清晰的认识。

tft晶体管工作原理TFT晶体管（Thin-Film Transistor）是一种常用于液晶显示器的电子器件，其工作原理基于薄膜晶体管技术。

本文将详细介绍TFT晶体管的工作原理。

我们来了解一下晶体管的基本概念。

晶体管是一种半导体器件，用于放大电子信号和控制电流流动。

晶体管有三个电极：发射极（Emitter）、基极（Base）和集电极（Collector）。

晶体管的工作原理是通过控制基极电流，从而控制集电极电流。

TFT晶体管是对传统晶体管的一种改进，它的特点是在半导体基底上形成了一个非常薄的薄膜。

这种薄膜主要由一种称为硅氧化物（SiO2）的材料组成，同时还含有控制晶体管开关的导电层。

TFT晶体管的工作原理如下：当没有电压施加在晶体管的栅极上时，栅极和通道之间的介电层是绝缘的，电荷无法通过。

这时，晶体管处于关闭状态，电流无法通过通道流动。

当向晶体管的栅极施加电压时，栅极和通道之间的介电层被电场击穿，导致介电层中的电子被释放到通道中。

这些被释放的电子会因为栅极电压的变化而改变通道的导电性，从而控制电流的流动。

TFT晶体管中的通道是由导电材料构成的，通常是以非晶硅（a-Si）或多晶硅（p-Si）形式存在。

这种导电材料的特点是具有较高的电子迁移率，能够较快地响应栅极电压的变化。

在液晶显示器中，TFT晶体管用于控制液晶分子的排列，从而实现像素的开关。

每个像素点都有一个对应的TFT晶体管，通过控制晶体管的开关状态，可以控制像素点的亮度和颜色。

TFT晶体管的优点是具有高度集成化、低功耗、响应速度快等特点。

在液晶显示器中，TFT晶体管能够提供高分辨率和良好的色彩表现，成为现代平板电视、电脑显示器等重要的核心技术之一。

TFT晶体管是一种基于薄膜晶体管技术的电子器件，其工作原理是通过控制栅极电压来控制通道的导电性，从而实现电流的开关。

TFT晶体管在液晶显示器中起着至关重要的作用，为我们带来了高质量的视觉体验。

tft的工作原理
TFT（薄膜晶体管）是一种广泛应用于显示器、电视和移动设
备屏幕的技术。

它的工作原理如下：
1. 玻璃基板：TFT屏幕最底部的层是玻璃基板，其作为屏幕的支持和保护。

2. 透明导电层：玻璃基板上涂有一层透明的导电物质，通常是氧化铟锡（ITO），它能够传导电流同时保持透明。

3. 灯泡背光：屏幕背后附加一层背光源，通常是冷阴极荧光管（CCFL）或LED。

背光源照亮整个屏幕。

4. 色彩滤光片：透明导电层上面是三个不同色彩的滤光片（红、绿、蓝），每个滤光片对应一个基本颜色。

5. 液晶层：在滤光片上方是液晶层，液晶是一种特殊的有机材料，其分子可以通过电场而改变排列方向。

6. 薄膜晶体管：在液晶层的每个像素点后面，有一个对应的薄膜晶体管。

薄膜晶体管是一种半导体器件，它可以通过控制电流来改变液晶层中的透光度。

7. 数据驱动芯片：每个薄膜晶体管连接到一个数据驱动芯片。

数据驱动芯片接收来自电脑或其他源的信号，并将其转换为液晶层中的电流。

8. 液晶的操控：根据数据驱动芯片发送的电流信号，薄膜晶体管操控液晶分子的排列方向。

液晶分子的排列方向决定了光线穿过的程度，从而决定像素点的亮度和颜色。

9. 显示像素：整个屏幕由许多像素点组成，每个像素点通过调节液晶层的透光度来显示特定的颜色和亮度。

通过以上步骤，TFT屏幕能够显示出各种颜色和图像。

数据经过电路驱动转化为电流，控制每个像素点的亮度和颜色，从而实现高质量的图像显示。
