目录U型管换热器的特点 (1)结构设计 (2)1 管箱设计 (2)2 封头设计 (4)3 管板设计 (4)4 拉杆和定距管的确定 (6)5旁路挡板设计 (8)6 容器法兰的设计 (8)7 选取支座 (8)强度校核 (9)8 管箱筒体计算 (9)1计算条件： (9)2厚度及重量计算 (9)3压力试验时应力校核 (10)4压力及应力计算 (10)9壳程圆筒计算 (10)1计算条件 (10)2厚度及重量计算 (11)3压力实验时应力校核 (11)4压力及应力计算 (11)10开孔补强计算 (12)1计算条件 (12)2开孔补强计算 (13)3设计条件 (13)4开孔补强计算 (1414)5固定管板计算 (14)结束语 (15)参考文献 (16)U型管换热器的特点U型管换热器仅有一个管板，管子两端均固定在同一管板上，这一换热器的优点是：管束可以自由伸缩，不会因为管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。
缺点：管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分部管不紧凑，所以管字数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。
此外，为了弥补弯管后管壁的减薄，直管部分必须用壁较厚的管子。
这就影响了其适用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质不易结垢，高温、高压、腐蚀性强的场合。
本次课程设计的内容是U型管换热器，属管壳式（列管式）换热器，其设计分析包括热力设计、流动设计、结构设计以及强度设计。
其中以结构设计最为重要,U型管式换热器只有一个管板，管程至少为两程，管束可以抽出清洗，管子可以自由膨胀。
其缺点是管子内壁清洗困难，管子更换困难，管板上排列的管子少。
对于列管式换热器，一般要根据换热流体的腐蚀性及其它特性来选择结构与材料，根据材料的加工性能，流体的压力和温度。

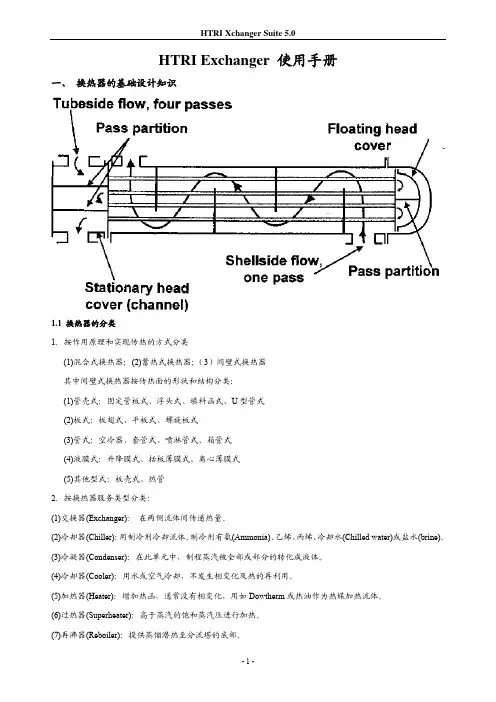

HTRI Exchanger 使用手册一、换热器的基础设计知识1.1 换热器的分类1．按作用原理和实现传热的方式分类(1)混合式换热器；(2)蓄热式换热器；（3）间壁式换热器其中间壁式换热器按传热面的形状和结构分类：(1)管壳式：固定管板式、浮头式、填料函式、U型管式(2)板式：板翅式、平板式、螺旋板式(3)管式：空冷器、套管式、喷淋管式、箱管式(4)液膜式：升降膜式、括板薄膜式、离心薄膜式(5)其他型式：板壳式、热管2．按换热器服务类型分类：(1)交换器(Exchanger): 在两侧流体间传递热量。
(2)冷却器(Chiller)：用制冷剂冷却流体。
制冷剂有氨(Ammonia)、乙烯、丙烯、冷却水(Chilled water)或盐水(brine)。
(3)冷凝器(Condenser)：在此单元中，制程蒸汽被全部或部分的转化成液体。
(4)冷却器(Cooler)：用水或空气冷却，不发生相变化及热的再利用。
(5)加热器(Heater)：增加热函，通常没有相变化，用如Dowtherm或热油作为热媒加热流体。
(6)过热器(Superheater)：高于蒸汽的饱和蒸汽压进行加热。
(7)再沸器(Reboiler)：提供蒸馏潜热至分流塔的底部。
(8)蒸汽发生器(Steam generator)（废热锅炉(waste heat boiler)）：用产生的蒸汽带走热流体中的热量。
通常为满足制程需要后多余的热量。
(9)蒸馏器(Vaporizer)：是一种将液体转化为蒸汽的交换器，通常限于除水以外的液体。
(10)脱水器(Evaporator)：将水蒸气浓缩为水溶液通过蒸发部分水分以浓缩水溶液。
1.2换热器类型z管壳式换热器(Shell and Tube Exchanger)：主要应用的有浮头式和固定管板式两种。
－应用：工艺条件允许时，优先选用固定管板式，但下述两种情况使用浮头式：a)壳体和管子的温度差超过30度，或者冷流体进口和热流体进口温度差超过110度；b)容易使管子腐蚀或者在壳程中容易结垢的介质。
