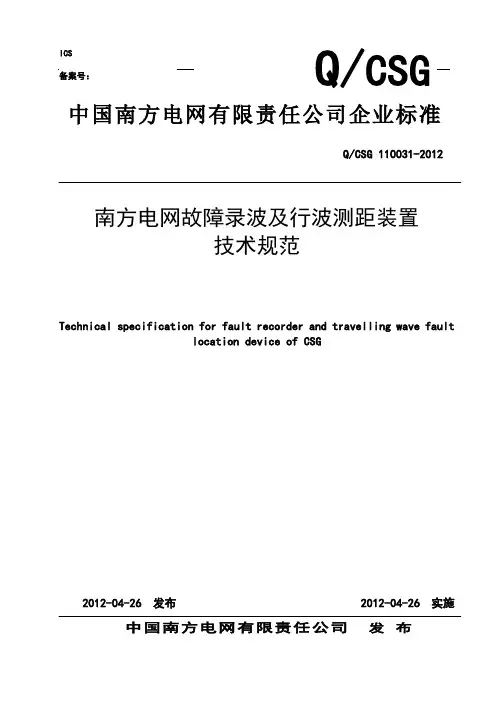

中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号:目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置,依据国家和行业的有关标准和规程,特制定本规范。
本规范的附录为资料性附录。
本规范由中国南方电网有限责任公司系统运行部提出。
本规范由中国南方电网有限责任公司系统运行部归口并解释。
本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。
本规范主要起草人:丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。
直流换流站录波装置和行波测距装置参照执行。
1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。
故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。
1.3本规范与《中国南方电网继电保护通用技术规范》一起,构成故障录波装置和行波测距装置的全部技术要求。
2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
输电线路故障行波分析与测距探讨摘要:基于输电线路故障时产生的暂态行波进行故障定位,既能满足超高压输电线路对保护装置迅速动作的速度要求,还能对故障进行精确定位,且基本不受故障类型的影响。
影响行波故障测距精度的主要因素有行波的速度和行波波头准确到达时刻的标定。
针对常用的行波波速确定方法——公式法和在线测量法,通过在不同线路长度、不同故障距离下的仿真分析得到相对应的行波波速,并将所得到的波速用于同一故障距离测量,通过对测距结果对比分析,找出在某种故障距离下的最优波速,从而达到提高测距精度的效果。
通过仿真分析发现,在线实时测量波速在合适范围内的测距精度比固定波速的测距精度高,满足规范标准对测距误差不超过1%的要求。
关键词:输电线路;故障测距;暂态行波;行波波速引言经过电网改造与升级,我国的输电线路传输功率、电压等级越来越高;但由于我国地理环境复杂,输电线路所经区域跨度大、环境变化与差异大、加上季节与气候、天气与温差等的影响,给电力系统带来了诸多故障。
另一方面,随着我国各地区经济提升、城市发展、生活水平改善,人们对于基础的电力供应需求也在不断上升,而有的地区却存在电力过剩,全国在总体上表现出一些剩余与紧缺现象交叉一起的现象,也就是说电力的量在地域分布极不均衡,给发电企业的发展带来了诸多负面压力,所以,需要以市场为导向积极推动电力输送与资源共享,当然由于调度范围广,所以途经各处环境复杂、故障多发,为了解决这些问题,目前已经出现了新技术,比如,行波分析与测距技术就是其中之一,可操作性强,适应范围较为普遍,值得进一步深入讨论。
1概述高压输电线路故障测距办法主要有两类:一是阻抗法,二是行波法。
阻抗法以工频电气量为根底,经过求解差分或微分方式表示的电压均衡方程式而完成故障测距,这种算法大局部是树立在一种或几种简化假定之上。
而经历标明,这些假定经常带来很大的误差,经过对这些误差进行补偿或者采用多端线路数据,能够在一定水平上进步算法精度,但关于某些系统构造或故障类型,阻抗算法存在明显缺乏,如高阻接地,多电源线路,断线故障,分支线路,线路构造不固定,有时同杆、有时分杆架设的双回线,直流输电线路等。

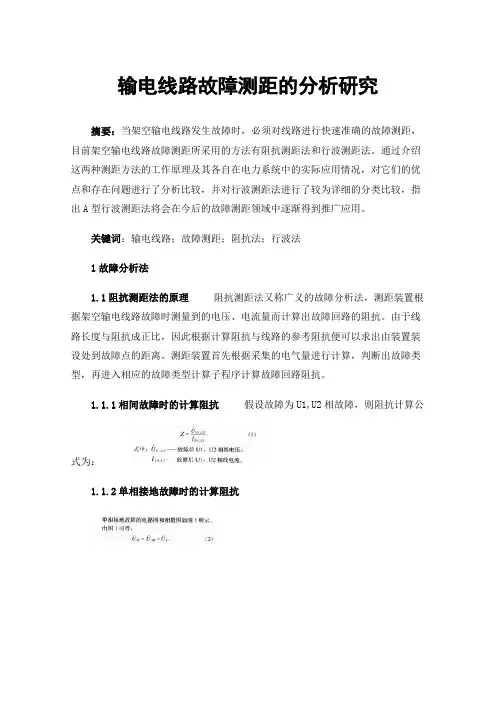

输电线路故障测距的分析研究摘要:当架空输电线路发生故障时,必须对线路进行快速准确的故障测距,目前架空输电线路故障测距所采用的方法有阻抗测距法和行波测距法。
通过介绍这两种测距方法的工作原理及其各自在电力系统中的实际应用情况,对它们的优点和存在问题进行了分析比较,并对行波测距法进行了较为详细的分类比较,指出A型行波测距法将会在今后的故障测距领域中逐渐得到推广应用。
关键词:输电线路;故障测距;阻抗法;行波法1故障分析法1.1阻抗测距法的原理阻抗测距法又称广义的故障分析法,测距装置根据架空输电线路故障时测量到的电压、电流量而计算出故障回路的阻抗。
由于线路长度与阻抗成正比,因此根据计算阻抗与线路的参考阻抗便可以求出由装置装设处到故障点的距离。
测距装置首先根据采集的电气量进行计算,判断出故障类型,再进入相应的故障类型计算子程序计算故障回路阻抗。
1.1.1相间故障时的计算阻抗假设故障为U1,U2相故障,则阻抗计算公式为:1.1.2单相接地故障时的计算阻抗1.2阻抗测距法的应用阻抗测距法已被广泛应用在各类微机保护装置和故障录波测距装置中,成为主要的故障测距方法,但阻抗测距法受故障类型、故障电阻和线路对端负荷阻抗的影响较大,误差一般较大。
1.3利用双端数据的故障测距方法 1.3.1常用双端故障测距方法一是利用两端电流或两端电流、一端电压的测距方法。
利用两端零序电流有效值之比测定单相接地故障位置,但该方法忽略了分布电容的影响,且须事先作出若干运行方式下的零序电流分布曲线,其测距结果与运行方式有关。
针对多端双回线系统,它采用忽略分布电容的集中参数等效电路。
二是利用两端电压和电流的测距方法。
计算了两端阻抗继电器处的阻抗值,引入两端电流不同步角。
虽然得到的测距方程为一次,但不同步角为余弦函数的二次方程(有4个根),其真伪根的区分较难。
因此提出两种算法:一是利用两端继电器的测量阻抗形成二次测距方程;二是利用两侧的一相故障阻抗和两个阻抗继电器电流得出一次方程。
电力系统输电线路故障测距方法浅析摘要:输电线路故障测距用来解决线路故障定位问题。
论文详细分析了阻抗测距法和行波测距法的原理及优缺点。
目前云南电网行波测距大部分只用在500kV线路。
由于行波测距应用不广泛,绝大部分运行人员对行波测距装置不熟悉。
论文旨在提高运行人员对行波测距认识,不断提高对该装置的管理水平。
关键词:故障测距;阻抗测距;行波测距输电线路故障测距就是运用输电线路故障时的一些电气量通过计算来确定故障点与变电站的距离,简单地说就是故障点定位。
精确的故障测距能够减轻人工巡线的工作量,缩短故障修复时间,减少停电损失,同时也能发现造成线路瞬时故障的绝缘薄弱点、线路走廊下的树枝等事故隐患。
目前,常用的故障测距方法主要有阻抗测距发和行波测距法。
故障录波器和保护装置测距功能就是利用阻抗测距法,行波测距装置是利用行波测距法。
1 阻抗测距法阻抗测距法是根据输电线路故障时测量到的电压、电流计算出故障回路阻抗。
由于输电线路阻抗近似均匀分布,即线路单位长度阻抗可知,从而可以求出故障点到变电站的距离。
变电站内使用的线路保护装置和故障录波器都是运用阻抗测距法来实现测距功能。
新建线路投运前,线路施工人员都要对线路参数进行测试,测出线路长度L,线路阻抗R+jX等参数。
并将测量出的线路长度和阻抗等参数作为定值置入线路保护装置和故障录波器。
图1 输电线路集中参数简图输电线路集中参数简图可表示为图1。
图中M为变电站保护安装处,K为故障点,Um和Im是故障时刻的保护安装处的电流电压。
Zm=Um/Im即为故障时M到K点的阻抗值,由于输电线路单位长度阻抗z=(R+jX)/L已知,不难得出故障点K到变电站M的距离:Lk=Zm/z=Um·L/Im(R+jX)研发人员只要将上述计算公式以程序的形式置入装置,很容易就能得到故障点到变电站的距离。
在上述推倒过程中,我们考虑的是非串补线路且故障点接地电阻近似为0(金属性接地)的情况。
中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号:目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置,依据国家和行业的有关标准和规程,特制定本规范。
本规范的附录为资料性附录。
本规范由中国南方电网有限责任公司系统运行部提出。
本规范由中国南方电网有限责任公司系统运行部归口并解释。
本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。
本规范主要起草人:丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。
直流换流站录波装置和行波测距装置参照执行。
1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。
故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。
1.3本规范与《中国南方电网继电保护通用技术规范》一起,构成故障录波装置和行波测距装置的全部技术要求。
2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
高压输电线路行波故障测距技术及应用探究摘要:高压输电线路是电力系统的重要组成部分。
快速、准确地故障测距,可以及时发现绝缘隐患,及早采取防范措施,提高运行的可靠性并减少因停电而造成的巨大综合损失。
进一步研究输电线路的行波故障测距,对于提升故障测距的精度,保证电网稳定运行仍具有重要意义。
关键词:输电线路行波故障测距高压输电线路的准确故障测距是从技术上保证电网安全、稳定和经济运行的重要措施之一,具有巨大的社会和经济效益。
输电线路行波故障测距与传统的工频量测距方式相比具有明显的优势,但同时由于受一些干扰因素影响,导致目前的行波故障测距仍存在诸多问题。
为了及时发现绝缘隐患,采取防范措施,保障电力系统运行的可靠性,就必须寻找一种快速、准确的故障测距方法,及时找到高压输电线路的故障点。
1.行波法故障测距的原理及分类近年来,全国电网逐渐升级换代,变电站容量不断增大,作为各变电站间能量传输的通道,高压输电线路在电力系统中地位显得越来越重要,高压输电线路的可靠性相对整个电网的安全运行也具有越来越重要的作用。
随着电压等级从超高压到特高压不断发展,电力系统对电网安全运行的要求越来越高,输电线路发生故障后的影响也将会越来越大,对线路修复的准确性和快速性也提出了更高的要求。
准确快速的故障测距可有效帮助修复线路,保证线路可靠供电,从而保证整个电网的安全稳定运行,最大程度降低线路故障对整个电力系统造成的威胁,以及对国民经济和人民生活带来的综合损失。
行波即线路中传播的电磁波。
当输电线路发生故障时,故障点处会产生从基频到很高频率的暂态行波,暂态行波沿输电线向两端传播,在线路末端母线、故障点等波阻抗不连续的点处会发生反射和折射。
经过反射和折射行波的极性会发生改变,频率会发生突变,根据这些变化量可以测量出行波到达这些点的时刻。
利用线路长度,行波到达测量点的时刻以及行波传播的速度可以计算出故障点所在的位置。
按照检测行波的方式,将行波测距法分为四类,A型、B型、C型和D型。
故障测距培训讲义一、故障测距定义:1、故障测距的几种方式简介按照故障测距原理,输电线故障测距一般可分为阻抗法、故障分析法和行波法。
阻抗法利用故障时测量到的工频电压和电流量来计算故障回路的阻抗值,是基于线路长度与阻抗值成正比的原理而求出观测点到故障点的距离在系统运行方式已确定和线路参数已知的条件下,输电线路发生故障时,装置处的电压和电流是故障点距离的函数。
故障分析法是利用故障时记录下来的电压、电流值对故障进行分析计算,实时求出测量点到故障点的距离。
行波法是根据行波传输理论实现对输电线故障测距的方法。
由于行波在线路中有比较稳定的传播速度,且测量到的时间差不受线路类型、故障电阻及系统运行参数等影响。
我段采用的微机馈线保护测控装置利用测得的牵引网馈线电抗,采用线性电抗逼近法得出馈线故障点,距该馈线断路器的距离称为故障测距。
二、故障测距原理:WXB—65A型微机馈线保护测控装置,在输入计算好的定值后,当接触网出现短路故障时,保护出口使馈线断路器跳闸,保护装置根据采集到的数据,自动测出故障距该馈线断路器的电抗值并换算出故障公里数。
故障测距装置原理接线如图所示:DL R D X DWXB-YH65AL图1图1为故障测距装置原理接线图,其中R D、X D分别代表故障点的电阻和导线的接地过渡电阻,WXB—65A代表我管段内各所亭采用的馈线保护装置。
当供电方式及接触网的悬挂方式确定后,接触网的单位电抗Xo就成为一个常数,接触网断路故障时,其回路电抗X D=Xo·L,因此根据测得的X D值,便可以准确地确定出故障点的位置。
三、故障测距的重要性:接触网因为故障或某种原因跳闸后,我们工区巡视查找故障点的依据是变电所的故障测距或者路内人员的反馈信息,而故障测距是我们查找故障点的主要依据,因此了解和提高故障测距的精度,对工区在抢修时缩短故障查找时间显得尤为重要。
四、简单的跳闸分析:1、跳闸后跳闸报告中各种数据的识别:(1)流水号:是保护装置对此次跳闸的编号,和跳闸报告中的参数没有必然联系。
计及波速变化的反行波直流输电线路故障测距方法武建卫,邵剑峰(南京机电职业技术学院 自动化工程系,南京 江苏 211135)摘 要:行波法、故障分析法、固有频率法是高压直流输电故障测距中常用的3种方法。
行波法因其波头识别问题导致可靠性不高,波速的选择也影响了测距精度的大小;故障分析法受模型精度的影响测距精度不高;固有频率法在线路终点发生故障时存在死区。
直流线路故障时第一个反行波一般不受反射系数频变的影响,基于反行波波头容易识别的特性,采用反行波进行故障测距,波头的识别采用奇异性检测效果优异的à trous 算法,针对直流线路采用不同型号导线导致波速不一致的情况,对不同型号线路段采用不同的波速进行计算,进一步提高测距精度。
相较于现有的故障测距算法,本算法波头识别的可靠性得到提高,且由于计及了波速的变化,在直流线路采用不同型号导线时测距精度进一步提高。
关键词:特高压直流;输电线路;反行波;à trous 算法;双端测距DOI :10.11930/j.issn.1004-9649.2020041480 引言特高压直流(ultra high voltage direct current ,UHVDC )输电传输距离长、传输功率稳定且可调节的优点,但这种长距离输电走廊会经过复杂地理环境,容易发生线路故障[1]。
直流输电线路故障测距的准确性越高,越能减少停电时间,对于提高电网稳定运行具有重要意义[2]。
行波法、故障分析法、固有频率法是高压直流输电故障测距中常用的3种方法[3]。
行波法理论上不受线路类型、过渡电阻等因素的影响,测距精度较高[4]。
直流输电线路较为容易发生高阻接地,高阻接地时行波信号较弱,存在行波波头捕捉失败的情况,不利于准确的故障测距[5];而且当前行波测距所用波速一般选取一经验值,当直流线路采用两段不同型号导线时,如采用不同型号架空线的鲁固直流、昆柳龙直流、采用架空线-电缆混合连接的舟山直流等,此时波速度不再唯一,仍采用统一的波速度会影响测距精度。
附 录 A (资料性附录)
行 波 测 距 基 本 描 述
行波测距是利用故障产生的暂态电流、电压行波来确定故障点的距离,如图A.1所示。
它包括双端行波测距法和单端行波测距法。
1M T '2M T 2
M T 1
N T '2N T 2
N T
图A.1行波测距示意图
双端行波测距是通过测量故障行波达到线路两端的时间差来计算故障距离,公式为:
111()2
N M L T T v l −−=
(A.1) 112()2M N L T T v l −−= (A.2) 式中:
L 线路长度;
l 1,l 2 故障点到两端的距离;
T M1,T N1 行波到达线路两端时间;
v 行波传播速度。
对双端行波测距法而言,线路长度的误差ΔL 将会导致ΔL /2的测距误差,1μs 的时间
误差将导致近150m 的测距误差。
单端行波测距是通过测量故障行波在故障点与本端母线之间或故障点与对端母线之间往返一次的时间差计算故障距离,公式为:
211()2
M M T T v l −= (A.3) '21
1()2
M M T T v l L −=− (A.4) 式中:
l 1 故障点位置;
L 线路长度;
T M1,T M2 故障初始行波到达M 端母线测量点及其从故障点反射回测量点的时
间;
T’M2经过故障点透射过来的故障初始行波在N端母线的反射波到达M端
母线测量点的时间;
v行波传播速度。
单端行波测距由于原理上的缺陷,一旦不能正确识别反射波,测距精度就无法保证。
由于实现单端行波法的计算机算法还不成熟,因而难以自动给出准确的测距结果;同时在很多情况下,也无法通过对单端暂态行波波形的离线分析获得准确的测距结果。
双端行波测距受影响因素少,测距结果准确、可靠。
原理上可利用电流行波或电压行波测距,考虑到CT具有较好的传变高频信号的能力,建议使用CT二次侧测到的电流行波信号进行测距。
在实际应用中,一般应利用电流行波故障测距,同时以双端行波测距法为主,辅助以单端行波测距法或其它方法。
附 录 B
(资料性附录)
行 波 测 距 装 置 建 模 原 则
B.1 IED建模基本原则
B.1.1 基本原则
行波故障测距装置整体建模及通信服务应遵循GB/T 32890-2016及DL/T 860的要求。
B.1.2 物理设备(IED)建模原则
一台行波测距装置,应建模为一个IED对象。
该对象是一个容器,包含server对象,server对象中至少包含一个LD对象。
行波故障测距装置模型ICD文件中IED名应为“TEMPLATE”。
实际工程系统应用中的IED名由系统配置工具统一配置。
B.1.3 服务器(Server)建模原则
服务器描述了一个设备外部可见(可访问)的行为,每个服务器至少应有一个访问点(AccessPoint)。
访问点体现通信服务,与具体物理网络无关。
一个访问点可以支持多个物理网口。
B.1.4 逻辑设备(LD)建模原则
逻辑设备建模原则,应把某些具有公用特性的逻辑节点组合成一个逻辑设备。
LD不宜划分过多,数据集包含的数据对象不应跨LD。
逻辑设备的划分宜依据功能进行,按以下几种类型进行划分:
a)公用LD,inst名为“LD0”;
b)测量LD,inst名为“MEAS”;
c)控制LD,inst名为“CTRL”;
d)行波测距LD,inst名为“PTFL”(Protection Traveling Wave Fault Location)。
若装置中同一类型的LD超过一个可通过添加两位数字尾缀,如PIGO01、PIGO02。
B.1.5 逻辑节点(LN)建模原则
需要通信的每个最小功能单元建模为一个LN对象,属于同一功能对象的数据和数据属性应放在同一个LN对象中。
LN类的数据对象扩充应遵循DL/T 860系列标准工程实施技术规范。
没有定义或不是IED自身完成的最小功能单元宜选用通用LN模型(GGIO或GAPC);
行波测距装置的数据模型中,一个逻辑设备至少应包含LLN0、LPHD、RDRE三个逻辑节点。
RDRE包含了具备共同功能相关、系统相关的数据对象以及数据属性,对于所有的行波测距装置,该逻辑节点是强制的,RDRE应至少包含RcdMade、FltNum数据对象。
B.1.6 逻辑节点类型(LNodeType)定义
逻辑节点类型定义应遵循GB/T 32890-2016第6.1.6章节原则:
a)统一扩充的逻辑节点类型及其数据对象类,逻辑节点类型中的数据对象排序应与
GB/T 32890-2016附录C和附录D中一致。
b)其它逻辑节点类参照DL/T 860.74部分,逻辑节点类型中的数据对象排序应与
DL/T860.74一致。
c)自定义逻辑节点类型的名称宜增加“厂商名称_装置型号_模板版本_”前缀,厂商
应确保其装置在不同型号、不同时期的模型版本不冲突。
B.1.7 数据对象类型(DOType)定义
数据对象类型定义应遵循GB/T 32890-2016第6.1.6章节中规定的原则。
B.1.8 数据属性类型定义
数据属性类型定义应遵循GB/T 32890-2016第6.1.7章节中规定的原则。
B.2 LN实例建模
B.2.1 LN实例化建模原则
不同线路应按照面向对象的概念根据线路划分成多个相同类型的逻辑节点。
标准已定义的报警使用模型中的信号,其他的统一在GGIO中扩充;告警信号宜用GGIO 的Alm上送,普通遥信信号宜用GGIO的Ind上送。
B.2.2 行波参数建模
行波参数应按面向LN对象分散放置,多个LN公用的启动参数宜放在LN0下。
定值单采用装置ICD文件中定义固定名称的定值数据集的方式。
装置参数数据集名称为dsParameter,装置参数不受SGCB控制;装置定值数据集名称为dsSetting。
客户端根据这两个数据集获得装置定值单进行显示和整定。
参数数据集dsParameter和定值数据集dsSetting由制造厂商根据定值单顺序自行在ICD文件中给出。
装置当前定值区号按标准从1开始,编辑定值区号按标准从0开始,0区表示当前不允许修改定值。
B.2.3 LN实例化建模要求
一个LN中的DO如果需要重复使用时,应按增加阿拉伯数字后缀的方式扩充。
GGIO和GAPC是通用输入输出逻辑节点,扩充DO应按Ind1,Ind2,Ind3…;Alm1,Alm2,Alm3;SPCSO1,SPCSO2,SPCSO3…的标准方式实现。
B.2.4 故障录波与故障报告模型
故障录波应使用逻辑节点RDRE进行建模,故障录波逻辑节点RDRE中的数据RcdMade,FltNum应配置到启动录波数据集中,通过报告服务通知客户端。
装置录波文件存储于\COMTRADE文件目录中,波形文件名称为:IED名_逻辑设备名_故障序号_故障时间,其中逻辑设备名不包含IED名,故障序号为十进制整数,故障时间格式为年月日_时分秒_毫秒(北京时间),如20070531_172305_456。
监控后台与保护信息子站等客户端应同时支持二进制和ASCII两种格式的COMTRADE文件。
装置故障简报功能通过上送录波头文件实现,装置完成录波后,通过报告上送故障序号FltNum和录波完成信号RcdMade,录波头文件放置于装置的\COMTRADE目录下,文件名按录波文件名要求实现,客户端通过文件读取服务获得录波头文件,解析出故障简报信息。
录波
头文件应采用XML文件格式。
行波测距装置故障简报(hdr头文件)宜包含:厂站名称、装置型号、故障时间、线路名称、测距类型(单端或双端)、故障距离、初始行波波头时间等内容。
COMTRADE文件应包含在根目录下的“COMTRADE”文件目录内,COMTRADE文件包含以hdr、cfg、dat为后缀的文件。
B.3 通信服务实现原则
在行波测距装置模型中,装置应至少支持应用关联、服务器模型、数据集、报告、控制和文件服务等服务模型,具体实现原则可参照GB/T 32890-2016标准第7章相关规定。
