电力系统输电线路故障测距研究方法

高压输电线路行波故障测距技术及应用探究摘要：高压输电线路是电力系统的重要组成部分。

快速、准确地故障测距，可以及时发现绝缘隐患，及早采取防范措施，提高运行的可靠性并减少因停电而造成的巨大综合损失。

进一步研究输电线路的行波故障测距，对于提升故障测距的精度，保证电网稳定运行仍具有重要意义。

关键词：输电线路行波故障测距高压输电线路的准确故障测距是从技术上保证电网安全、稳定和经济运行的重要措施之一，具有巨大的社会和经济效益。

输电线路行波故障测距与传统的工频量测距方式相比具有明显的优势，但同时由于受一些干扰因素影响，导致目前的行波故障测距仍存在诸多问题。

为了及时发现绝缘隐患，采取防范措施，保障电力系统运行的可靠性，就必须寻找一种快速、准确的故障测距方法，及时找到高压输电线路的故障点。

1.行波法故障测距的原理及分类近年来，全国电网逐渐升级换代，变电站容量不断增大，作为各变电站间能量传输的通道，高压输电线路在电力系统中地位显得越来越重要，高压输电线路的可靠性相对整个电网的安全运行也具有越来越重要的作用。

随着电压等级从超高压到特高压不断发展，电力系统对电网安全运行的要求越来越高，输电线路发生故障后的影响也将会越来越大，对线路修复的准确性和快速性也提出了更高的要求。

准确快速的故障测距可有效帮助修复线路，保证线路可靠供电，从而保证整个电网的安全稳定运行，最大程度降低线路故障对整个电力系统造成的威胁，以及对国民经济和人民生活带来的综合损失。

行波即线路中传播的电磁波。

当输电线路发生故障时，故障点处会产生从基频到很高频率的暂态行波，暂态行波沿输电线向两端传播，在线路末端母线、故障点等波阻抗不连续的点处会发生反射和折射。

经过反射和折射行波的极性会发生改变，频率会发生突变，根据这些变化量可以测量出行波到达这些点的时刻。

利用线路长度，行波到达测量点的时刻以及行波传播的速度可以计算出故障点所在的位置。

按照检测行波的方式，将行波测距法分为四类，a型、b型、c型和d型。

高压输电线路的故障测距方法摘要：对高压输电线路进行精确的故障定位，是确保电网安全、稳定的重要手段。

对国内外的故障定位技术和国内外的研究状况进行了较为深入的探讨。

按每一种测距算法所使用的方法，将其划分为两种类型：一种是故障解析法，另一种是行波法。

在简要地阐述了失效分析方法的基础上，着重分析了行波法中行波获取、波头识别、波速确定、单端行波、多端行波定位的方法。

最后，归纳了目前尚待进一步研究和探讨的问题，并分析了几种不同的测距方法的优势及其问题。

并对各种测距方法的使用和限制进行了分析。

并指出了高压输电线的故障定位技术和应用前景。

关键词：高压输电线路；故障测距；行波法：故障分析法引言：根据线路模型、测距原理和测距装置的不同，高压线路的故障测距方法有很多种。

当前，根据距离测量的基本原则，将高压输电线路的故障定位方法划分为两种。

其中，故障检测方法是根据现场检测到的工频点电压、电流信号等资料，对故障点的位置进行分析和计算。

行波法是通过行波传播原理来检测输电线的故障位置。

行波法适用于高压线路，缺点是线路复杂，分支多，在配电网中较短的线路很难识别故障的波头和波阻抗变化。

然而行波法投资少、可靠性高、测距准确，是目前公认的电力线路测距最准确、适用范围最广的一种故障测距方法。

一、高压输电线路的故障测距概述在电力系统运行时，发电站向周围居民提供电力，而发电站所提供的电力并不只是用于附近居民，而是为了更大范围的需求，因为电力要长距离传送，所以必须采用高电压传送，而非常规导线。

高压传输线可分成两类，即电缆输电线路和高架输电线路。

电缆传输线不占用任何地方，位于地下，而架空传输线则位于高空。

在高电压输电线的故障定位中，测量精度的高低将会对电力网的正常工作产生很大的影响。

在测量时，利用测量中所得到的绝对和相对误差，来确定距离的最终结果，使其误差降到最低，并用比较的方法测量出故障的距离。

在实际应用中，由于环境条件、技术手段、经济条件等因素的影响，故障测距存在一定的误差标准。

高压架空输电线路的故障测距方法高压架空输电线路是电力系统中非常重要的组成部分，其故障对电网运行安全和稳定性都有很大的影响。

及时准确地测距故障点对于维护输电线路的稳定运行至关重要。

本文将介绍高压架空输电线路故障测距方法，希望能够为相关领域的工作人员提供一些参考和帮助。

一、故障类型在高压架空输电线路中，常见的故障类型包括短路故障、接地故障和开路故障。

短路故障是指两相或三相之间产生了短路故障，导致电流过大，甚至造成设备损坏。

接地故障是指导线或设备与地之间发生接地故障，可能导致电压不平衡和设备过载。

而开路故障是指导线断裂或设备失效，导致电路断开，影响正常供电。

二、故障测距方法1. 巡视法巡视法是一种最为简单直接的故障测距方法。

工作人员通过现场外观巡视和设备检查，寻找出现故障的迹象和线路上的异常现象，从而初步确定故障位置。

此方法适用于跳闸或跳闸后无法合闸的故障情况，有利于快速定位故障点。

2. 试跳法试跳法是通过在正常情况下连通的设备上进行试跳，观察故障设备的跳闸情况，从而确定故障的位置。

该方法需要工作人员对设备进行精确的操作，需要具备一定的经验和技能。

而且在试跳过程中需要注意安全，避免对现场人员和设备造成损害。

3. 波形比对法波形比对法是通过对正常波形和故障波形进行比对分析，确定故障点的位置。

这种方法需要利用故障录波装置对线路的波形进行录制和比对，从而找出波形发生异常的点，即可判定为故障点。

4. 电压法电压法是通过检测输电线路上的电压变化，来判断故障点的位置。

通常在发生接地故障时，会产生电压下降，而短路故障则会导致电压上升。

根据电压变化的规律，可以初步确定故障点的位置，然后通过定位设备进行精确测距。

6. 故障录波法为了更精确地确定高压架空输电线路上的故障点位置，通常需要借助一些专门的设备。

常见的故障测距设备包括：1. 故障指示仪故障指示仪是一种便携式的设备，可以直接测量输电线路上的电压和电流变化，从而确定故障点的位置。

线路保护常见的故障测距方法摘要:输电线路发生故障时,通过故障测距装置的自动测量,可以为人工查找故障点提供有效参考,但需要注意测距设备的准确性、可靠性、实用性问题。

介绍了基于故障分析的单端测距、双端测距方法,并特别强调在实际中采用的方法,以及这些方法的特点和不足,并对这些方法给与了评价。

关键词:输电线路故障测距单端测距双端测距高压输电线路是电网中传输电能的主要通道,其可靠运行直接关系到电能能否有效传输。

随着电网规模的不断扩大,电能的输送距离越来越远,输电线路的电压等级也越来越高。

远距离的输电以及大量输电线路的建设使用带来的问题之一就是输电线路发生故障的次数也越来越多。

由于输电线路的运行环境多种多样,越是复杂的地形和恶劣天气,发生故障的可能性越大,这就给发生故障时的故障定位带来了困难。

为了尽快的修复和恢复供电,又迫切要求迅速的查找到故障点,为了解决这一问题,除了需要相关人员,特别是巡线人员的辛勤工作外,更需要一种有效的进行故障定位的方法,这便是输电线路的故障测距技术,为此工程技术人员和研究人员进行了大量的研究和实践工作[1-2]。

1 输电线路的故障测距本质上说,故障测距并不能准确获知故障点的实际位置,因为故障测距得到的只能是电气距离,如故障点到测距设备安装点(一般是变电站内)的输电线路长度,但这已经可以大幅缩小人员现场查找故障点的范围。

故障测距设备又被称为故障定位装置,能够根据故障发生时的电气特征迅速测定安装处到故障点的距离,从而减轻人工巡线的劳动,还可以查找出人工难以发现的故障,因此给电网运行部门带来了很高的社会效益和经济效益。

为了达到预期的目标,需要故障测距装置在准确性、可靠性以及实用性方面达到一定的目标。

1.1 准确性准确性是故障测距装置的最重要性能指标,失去准确性,就是去了故障测距的意义,反而会对人员的巡线带来误导,影响人员的正确判断,延长发现故障点的时间。

实际的故障测距必然存在误差,但误差只要在可以接受的范围内,就可以受到良好的效果。

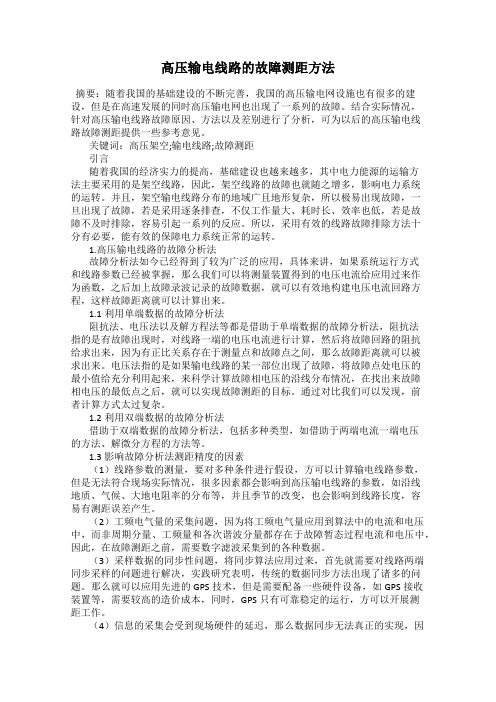

高压输电线路的故障测距方法摘要：随着我国的基础建设的不断完善，我国的高压输电网设施也有很多的建设，但是在高速发展的同时高压输电网也出现了一系列的故障。

结合实际情况，针对高压输电线路故障原因、方法以及差别进行了分析，可为以后的高压输电线路故障测距提供一些参考意见。

关键词：高压架空;输电线路;故障测距引言随着我国的经济实力的提高，基础建设也越来越多，其中电力能源的运输方法主要采用的是架空线路，因此，架空线路的故障也就随之增多，影响电力系统的运转。

并且，架空输电线路分布的地域广且地形复杂，所以极易出现故障，一旦出现了故障，若是采用逐条排查，不仅工作量大、耗时长、效率也低，若是故障不及时排除，容易引起一系列的反应。

所以，采用有效的线路故障排除方法十分有必要，能有效的保障电力系统正常的运转。

1.高压输电线路的故障分析法故障分析法如今已经得到了较为广泛的应用，具体来讲，如果系统运行方式和线路参数已经被掌握，那么我们可以将测量装置得到的电压电流给应用过来作为函数，之后加上故障录波记录的故障数据，就可以有效地构建电压电流回路方程，这样故障距离就可以计算出来。

1.1利用单端数据的故障分析法阻抗法、电压法以及解方程法等都是借助于单端数据的故障分析法，阻抗法指的是有故障出现时，对线路一端的电压电流进行计算，然后将故障回路的阻抗给求出来，因为有正比关系存在于测量点和故障点之间，那么故障距离就可以被求出来。

电压法指的是如果输电线路的某一部位出现了故障，将故障点处电压的最小值给充分利用起来，来科学计算故障相电压的沿线分布情况，在找出来故障相电压的最低点之后，就可以实现故障测距的目标。

通过对比我们可以发现，前者计算方式太过复杂。

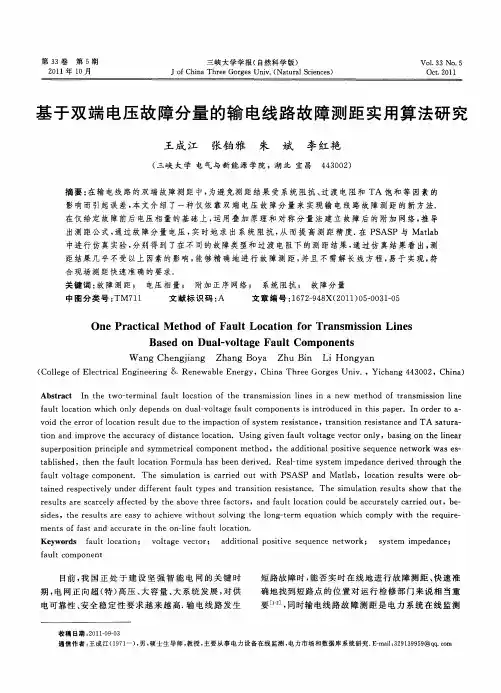

1.2利用双端数据的故障分析法借助于双端数据的故障分析法，包括多种类型，如借助于两端电流一端电压的方法、解微分方程的方法等。

1.3影响故障分析法测距精度的因素（1）线路参数的测量，要对多种条件进行假设，方可以计算输电线路参数，但是无法符合现场实际情况，很多因素都会影响到高压输电线路的参数，如沿线地质、气候、大地电阻率的分布等，并且季节的改变，也会影响到线路长度，容易有测距误差产生。

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法主要是通过检测故障点处电流和电压的变化来判断
故障的位置。

下面介绍几种常用的故障测距方法。

1. 交流谐波法：该方法是利用故障产生的谐波信号进行测距。

当电力系统发生故障时，故障点处会产生谐波，谐波信号会沿线路传播，并逐渐衰减。

通过测量线路上不同位
置处的谐波信号强度的变化，可以大致确定故障位置。

2. 电阻测距法：该方法是通过测量故障点处的接地电阻来确定故障位置。

对于单相
接地故障，将线路的一端短路，然后测量接地点到短路点的电阻值，通过计算可以得到故
障距离。

对于双相接地故障，可以通过同时测量线路的两个相位的接地电阻值来确定故障
位置。

4. 电流比率法：该方法是通过测量故障点处电流与终端处电流之比来确定故障位置。

当发生故障时，故障点处电流的变化会导致线路上其他位置电流的变化，在测量线路上不
同位置处的电流比率后，可以通过计算来确定故障位置。

除了以上几种方法，还有一些其他的故障测距方法，如相位比对法、波阻抗法等，都
是根据不同的原理和测量参数进行故障位置的确定。

这些方法各有优缺点，可以根据具体
情况选择适合的方法进行故障测距。

在实际应用中，通常结合多种方法来提高故障测距的
准确性和可靠性。

电能绿色环保，是当代重要的二次能源。

近年来我国电力行业的发展日新月异，装机容量不断增加，电力系统结构也越发复杂多变，并且随着特高压超高压输电线路的问世，输电线路往往发生故障后，工农业以及城乡居民生活会受到很大影响。

因此，及时查找到故障点，对输电线路的修复十分重要，及时确定故障点并排除故障能够更好的保障国民生活有序开展。

此前阻抗法较多地被运用于电力系统中用来故障测距。

但其精准性有待提高，容易受到诸多因素影响，比如过渡电阻的存在、系统运行方式的变化、分布电容、CT饱和。

早在二十世纪五六十年代，就有人提出通过提取分析故障行波信息进行测距，即通过数学手段收集提取出有用的电压电流行波信息，计算行波在线路和测量点的传递时刻来确定故障距离。

但由于当时的技术设备落后，先前研制的行波测距装置容易出现故障，价格昂贵，没有广泛的实际应用价值。

近些年，随着对行波理论的不断深入和补充，加之小波变换和数学形态学两大工具也迅猛发展，行波测距技术有了许多新的突破与发展，出现了许多新颖的方法和原理，比如基于信号相位的测距，基于宽频信号的测距等。

国内外在实际故障测距应用中也采用发明了各种装置。

因此，电力系统输电线路行波故障测距正日益受到专家学者的追捧，成为工程学中的一个热点。

1绪论1.1课题的研究背景和意义目前，我国的电力行业充满活力，蒸蒸日上。

电力事业关乎国泰民安，良好稳定的电力系统能为经济的腾飞保驾护航。

然而随着三峡工程的发电投产以及工业快速发展，输配电量直线上升，且输电线路的电压等级不断提高，传输距离也不断加大，其安全运行也就愈发重要。

电力线路作为电力系统的重要传输纽带，且大多处在野外环境，气候条件多变，容易发生闪络等暂时性故障，不仅造成电力停止配送，输用电设备损坏，还可能造成电力系统发输配送整个结构的瘫痪。

因此，及时进行精确的故障定位从而排除故障，一直是国内外专家学者研究的重大课题，具有重大的经济效益和广泛的运用前景。

当前，在系统运行过程中，线路容易发生单相、两相接地短路，绝缘避雷设备老化，故障性跳闸等故障。

输电线路故障测距方法分析摘要：本文将从当前输电线路的概况出发，阐述线路故障测距的重要作用，对输电线路故障测距的主要方法进行分析与探究，希望为相关人员提供一些帮助和建议，更好地运用各种故障测距方法将输电线路出现的故障有效解决，从而使输电线路的运行稳定性得到保证。

关键词：测距方法；故障测距；输电线路引言：伴随电力行业的飞速发展，国内输电线路不断增加着输送容量、电压等级，这使得输电线路出现各种故障时产生的经济损失、人员伤亡也越大。

但是，在近些年互联网技术、计算机技术普遍运用的大背景下，电力系统对互联网技术、计算机技术的依赖性越来越高，同时互联网技术、计算机技术也将全新的故障测距方法提供给电力系统的检修，这对电力系统尤其是输电线路的故障检修提供了巨大帮助。

因此，研究输电线路故障测距的主要方法具有一定现实意义。

一、当前输电线路的概况所谓输电线路，指的是发电机电能经过变压器升压后，借助断路器这类控制设备向线路中输送的一种结构形式，主要有电缆线路、架空输电线路两种类型。

在遇到输电线路故障后，工作人员若能对故障进行精准定位，那么其巡线工作负担将会大幅减少，让电力企业的物力、人力得到有效节约，促进输电线路和整个电力系统的可靠运行，使输电线路的供电能够快速恢复，将停电带来的各种经济损失降到最低，取得良好的故障检修效果。

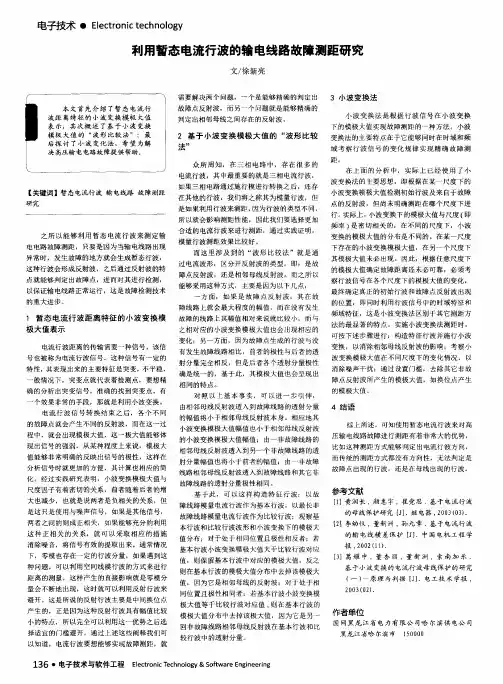

二、输电线路故障测距的主要方法（一）行波故障测距1.测距原理输电线路有故障出现时，故障点会生成暂态行波朝着两端的方向扩散，传播和扩散的过程中，暂态行波与不均匀介质相遇能够作出相应的反射、折射，并且母线部位、故障点部位的暂态行波可以作出相应的透射、反射，运用行波故障测距时便是借助两个不同波头存在的时间差实现输电线路故障定位。

把检测元件放置于输电线路其中一侧后，可以对该侧暂态电流的情况展开检测，也就是说，借助单侧暂态行波构成了故障测距。

通过对故障点初始暂态行波向母线运动的检测，可计算暂态行波从母线部位反射至故障点部位、再从故障点部位反射回母线部位所消耗的时间。
