用测井曲线判断划分油、气、水层测井资料是评价地层、详细划分地层，正确划分、判断油、气、水层依据；从渗透层中区分出油、气、水层，并对油气层的物性及含油性进行评价是测井工作的重要任务，要做好解释工作，必须深入实际，掌握油气层的地质特点和四性关系(岩性、物性、含油性、电性)，掌握油、气、水层在各种测井曲线上显示不同的特征。
1、油、气、水层在测井曲线上显示不同的特征：(1)、油层：微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。
自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。
长、短电极视电阻率曲线均为高阻特征。
感应曲线呈明显的低电导(高电阻)。
声波时差值中等，曲线平缓呈平台状。
井径常小于钻头直径。
(2)、气层：在微电极、自然电位、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显的数值增大或周波跳跃现象，中子伽玛曲线幅度比油层高。
(3)、油水同层：在微电极、声波时差、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
(4)、水层：微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；自然电位曲线显示正异常或负异常，且异常幅度值比油层大；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。
2、定性判断油、气、水层油气水层的定性解释主要是采用比较(对比)的方法来区别它们。
在定性解释过程中，主要采用以下几种比较方法：(1) 纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。
一般油气层的电阻率是水层的3倍以上。
纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。
(2) 径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。
测井解释报告一．计算原理1)计算泥质含量V sℎ：地层的泥质含量V sℎ是一个重要的地质参数，泥质含量V sℎ不仅反映地层的岩性，而且地层有效孔隙度、渗透率、含水饱和度和束缚水饱和度等储集层参数，均与泥质含量V sℎ有密切关系。
且由于自然伽马对于泥质含量比较敏感，故可由自然伽马来计算泥质含量V sℎ，公式如下：V sℎ=2GCUR∙∆GR−1 2GCUR−1式中GCUR—希尔奇指数，它与地层地质时代有关，可根据取心分析资料与自然伽井测井值进行统计确定，对北美第三系地层取3.7，在本报告中取2。
∆GR—自然伽马相对值，也称泥质含量指数。
∆GR=GR−GR min GR max−GR min在报告中，GR即是实际测量值；GRmin代表大套纯砂岩层，根据实际测井曲线可判断值为70；GRmax代表大套纯泥岩，根据实际测井曲线可判断值为140，由此即可求出全段泥质含量。
2)计算孔隙度∅：分析可知，在分层之后，针对含泥质砂岩水层情况下可由密度来计算∅，公式如下：ρb=(1−SH−∅)ρma+SHρSH+∅ρf化简如下: ∅=ρma−ρbρma−ρf−SHρma−ρSHρma−ρf式中，骨架密度ρma取 2.65g/cm3,孔隙流体密度ρf取1 g/cm3，孔隙泥质密度ρSH取2.32 g/cm3，而泥质含量V sℎ为之前所求，体积密度ρb为测量值，代入即可求孔隙度∅，其中某些异常值可以改变取值以满足要求。
3)计算含水饱和度S w和冲洗带中残余油气饱和度S hr：通常含水饱和度又是划分油、水层的主要标志，是以电阻率测井为基础的阿尔奇（Archie）公式来计算S w，公式如下：F=R oR w=a∅mI=R tR o=R tFR w=bS w n由以上两式，可推出阿尔奇公式：S w=√abR w ∅m R tn式中，参数a,b都和岩性有关，可取为1，胶结指数m和饱和度指数n均取为2；地层水电阻率R w取为0.01Ω/m，孔隙度∅之前所求，而地层真电阻率值则采用深侧向LLD数值，即可求出含水饱和度S w。

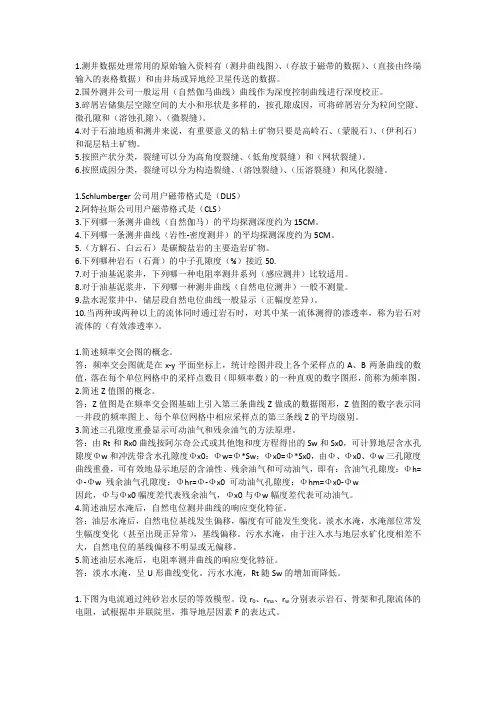

1.测井数据处理常用的原始输入资料有（测井曲线图）、（存放于磁带的数据）、（直接由终端输入的表格数据）和由井场或异地经卫星传送的数据。
2.国外测井公司一般运用（自然伽马曲线）曲线作为深度控制曲线进行深度校正。
3.碎屑岩储集层空隙空间的大小和形状是多样的，按孔隙成因，可将碎屑岩分为粒间空隙、微孔隙和（溶蚀孔隙）、（微裂缝）。
4.对于石油地质和测井来说，有重要意义的粘土矿物只要是高岭石、（蒙脱石）、（伊利石）和混层粘土矿物。
5.按照产状分类，裂缝可以分为高角度裂缝、（低角度裂缝）和（网状裂缝）。
6.按照成因分类，裂缝可以分为构造裂缝、（溶蚀裂缝）、（压溶裂缝）和风化裂缝。
1.Schlumberger公司用户磁带格式是（DLIS）2.阿特拉斯公司用户磁带格式是（CLS）3.下列哪一条测井曲线（自然伽马）的平均探测深度约为15CM。
4.下列哪一条测井曲线（岩性-密度测井）的平均探测深度约为5CM。
5.（方解石、白云石）是碳酸盐岩的主要造岩矿物。
6.下列哪种岩石（石膏）的中子孔隙度（%）接近50.7.对于油基泥浆井，下列哪一种电阻率测井系列（感应测井）比较适用。
8.对于油基泥浆井，下列哪一种测井曲线（自然电位测井）一般不测量。
9.盐水泥浆井中，储层段自然电位曲线一般显示（正幅度差异）。
10.当两种或两种以上的流体同时通过岩石时，对其中某一流体测得的渗透率，称为岩石对流体的（有效渗透率）。
1.简述频率交会图的概念。
答：频率交会图就是在x-y平面坐标上，统计绘图井段上各个采样点的A、B两条曲线的数值，落在每个单位网格中的采样点数目（即频率数）的一种直观的数字图形，简称为频率图。
2.简述Z值图的概念。
答：Z值图是在频率交会图基础上引入第三条曲线Z做成的数据图形，Z值图的数字表示同一井段的频率图上、每个单位网格中相应采样点的第三条线Z的平均级别。
3.简述三孔隙度重叠显示可动油气和残余油气的方法原理。
答：由Rt和Rx0曲线按阿尔奇公式或其他饱和度方程得出的Sw和Sx0，可计算地层含水孔隙度Φw和冲洗带含水孔隙度Φx0：Φw=Φ*Sw；Φx0=Φ*Sx0，由Φ、Φx0、Φw三孔隙度曲线重叠，可有效地显示地层的含油性、残余油气和可动油气，即有：含油气孔隙度：Φh=Φ-Φw 残余油气孔隙度：Φhr=Φ-Φx0 可动油气孔隙度：Φhm=Φx0-Φw因此，Φ与Φx0幅度差代表残余油气，Φx0与Φw幅度差代表可动油气。
