发动机负荷特性试验

最终验证
四、 标定工具
标定工具
五、标定软件sam2000概述
SAM2000界面
六、 标定思路
一般标定原则
尽可能通过试验得方法确定标定数据。
标定曲线一般就是有规律得不应出现异常点。
标定得结果应具有良好得重复性。
出现问题时应在控制策略指导下进行分析判断。
更改数据时应预判就是否有其它影响并进行验证。
发动机运转时系统对三元催化器得工作温度进行预测,当预测温度高于
保护温度时,开始计时,若在规定得时间内催化器工作温度始终高于保
护温度,系统则控制燃油供给量,加浓空燃比,以降低催化器得工作温
度;一段时间后,系统预测催化器温度已降低后,恢复至先前空燃比,
并继续预测催化器得工作温度,准备实施保护。
冷却风扇控制算法
燃料及机油:采用制造厂所规定得牌号。
磨合:按制造厂规定得磨合规范进行。
冷却系温度:水冷机得冷却液得出口温度控制在
361K±5K,必要时可减少温度允差;风冷机得指
定点、散热片等温度按制造厂得规定。
台架试验
机油温度:按制造厂规定或控制在368K±5K,必要
时可减少温度允差。
燃料温度:柴油温度控制在311K±5K;汽油温度控
故障下运行
三、 标定流程
标定流程
明确客户需求
系统得确定
外围器件标定
台架标定
整车标定
三高标定
排放标定
客户验收
问题跟踪
电喷系统开发路径
系统定义
初始标定设定
零部件特性定义
发动机基础标定
车辆准备
热带开发
完成最终标定
排放标定
寒带开发
车辆基础标定

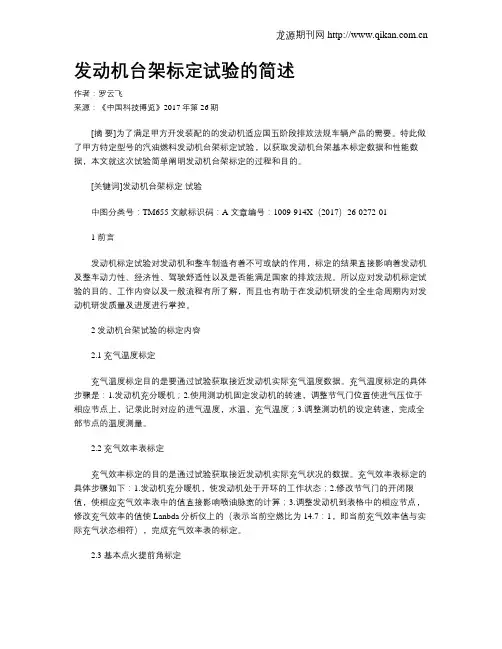

发动机台架标定试验的简述作者：罗云飞来源：《中国科技博览》2017年第26期[摘要]为了满足甲方开发装配的的发动机适应国五阶段排放法规车辆产品的需要。

特此做了甲方特定型号的汽油燃料发动机台架标定试验，以获取发动机台架基本标定数据和性能数据，本文就这次试验简单阐明发动机台架标定的过程和目的。

[关键词]发动机台架标定试验中图分类号：TM655 文献标识码：A 文章编号：1009-914X（2017）26-0272-011 前言发动机标定试验对发动机和整车制造有着不可或缺的作用，标定的结果直接影响着发动机及整车动力性、经济性、驾驶舒适性以及是否能满足国家的排放法规。

所以应对发动机标定试验的目的、工作内容以及一般流程有所了解，而且也有助于在发动机研发的全生命周期内对发动机研发质量及进度进行掌控。

2 发动机台架试验的标定内容2.1 充气温度标定充气温度标定目的是要通过试验获取接近发动机实际充气温度数据。

充气温度标定的具体步骤是：1.发动机充分暖机；2.使用测功机固定发动机的转速，调整节气门位置使进气压位于相应节点上，记录此时对应的进气温度，水温，充气温度；3.调整测功机的设定转速，完成全部节点的温度测量。

2.2 充气效率表标定充气效率标定的目的是通过试验获取接近发动机实际充气状况的数据。

充气效率表标定的具体步骤如下：1.发动机充分暖机，使发动机处于开环的工作状态；2.修改节气门的开闭限值，使相应充气效率表中的值直接影响喷油脉宽的计算；3.调整发动机到表格中的相应节点，修改充气效率的值使Lanbda分析仪上的（表示当前空燃比为14.7：1，即当前充气效率值与实际充气状态相符），完成充气效率表的标定。

2.3 基本点火提前角标定基本点火角标定即在发动机正常工作情况下，通过试验获取能使发动机输出最大扭矩而且无爆震发生的点火提前角。

点火提前角标定的具体步骤如下：1.让发动机充分暖机并保证发动在开环控制条件下；2.控制发动机工况到表格中的相应节点，调整发动机的点火提前角，同时用音响监听发动机爆震情况，记录点火角对应的扭矩及爆震情况；3.在节点上无爆震发生则选取MBT（最大转矩最小点火提前角）点作为基本点火提前角，否则选取KBL（爆震极限点火角）点作为基本点火提前角，完成主点火提前角表的标定。

发动机主要性能指标及特性综述摘要：本文是以发动机的性能指标及特性为对象，通过研究了解动力性指标、经济性指标、发动机速度特性、发动机工况与负荷、发动机性能指标分类、发动机调节特性、发动机性能特性、发动机性能指标的校、指示功率、指示燃油消耗率等概念及数据，让我们直观及更方便的的方法了解发动机的性能和特性，使我在维修、检测及提升性能等一些方面能更快更有效。

一、发动机主要性能指标：1、动力性指标2、经济性指标3、发动机速度特性4、发动机工况与负荷5、发动机性能指标分类二、发动机特性：1、基本概念2、发动机调节特性3、发动机性能特性4、发动机性能指标的校正三、发动机的指示指标：1、指示功和平均指示压力2、指示功率3、指示燃油消耗率一、发动机主要性能指标1.1、动力性指标（1）有效转矩（T+4）（单位N.m）发动机通过飞轮对外输出的转矩（2）有效功率（Pe表示，单位KW）A、定义：发动机通过飞轮对外输出功率称为发动机的有效功率B、计算公式：(3)发动机产品铭牌A、标定功率和标定转速：发动机产品铭牌上标明的功率及相应的转速称为标定功率和标定转速B、标定功率分类：15分钟功率、1小时功率、12小时功率、持续功率其中，汽车上常用15分钟功率作为标定功率1.2、经济性指标（1）表示方法：燃油消耗率（2）定义：指发动机每发出1KW有效功率，在1小时内所消耗的燃油质量（g为单位）（3）要求：燃油消耗率越低、燃油经济性越好（4）计算公式：1.3、发动机速度特性（1）定义：发动机的功率、转矩和燃油消耗率三者随曲轴转速变化的规律（2）来源：发动机台架试验（3）发动机外特性：节气门全开时，台架试验所得到的速度特性称为发动机外特性（4）发动机部分特性：除节气门全开外得到的速度特性称为部分特性（5）发动机外特性曲线图1.4、发动机工况与负荷（1）工况（发动机工作状况）：一般用宅的功率与曲轴转速来表征，或也可用负荷与曲轴转速来表示（2）负荷：在某一转速下发动机发出的功率与同一转速下所可能发出的最大功率之比（%）1.5、发动机性能指标分类发动机的性能主要有两个指标，一个是功率，一个是扭矩。

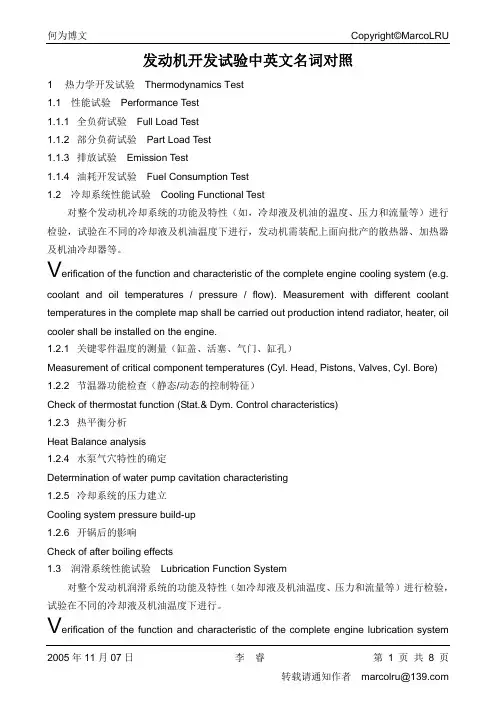

发动机开发试验中英文名词对照1 热力学开发试验 Thermodynamics Test1.1 性能试验 Performance Test1.1.1 全负荷试验 Full Load Test1.1.2 部分负荷试验 Part Load Test1.1.3 排放试验 Emission Test1.1.4 油耗开发试验 Fuel Consumption Test1.2 冷却系统性能试验 Cooling Functional Test对整个发动机冷却系统的功能及特性（如，冷却液及机油的温度、压力和流量等）进行检验，试验在不同的冷却液及机油温度下进行，发动机需装配上面向批产的散热器、加热器及机油冷却器等。

V erification of the function and characteristic of the complete engine cooling system (e.g. coolant and oil temperatures / pressure / flow). Measurement with different coolant temperatures in the complete map shall be carried out production intend radiator, heater, oil cooler shall be installed on the engine.1.2.1 关键零件温度的测量（缸盖、活塞、气门、缸孔）Measurement of critical component temperatures (Cyl. Head, Pistons, Valves, Cyl. Bore) 1.2.2 节温器功能检查（静态/动态的控制特征）Check of thermostat function (Stat.& Dym. Control characteristics)1.2.3 热平衡分析Heat Balance analysis1.2.4 水泵气穴特性的确定Determination of water pump cavitation characteristing1.2.5 冷却系统的压力建立Cooling system pressure build-up1.2.6 开锅后的影响Check of after boiling effects1.3 润滑系统性能试验 Lubrication Function System对整个发动机润滑系统的功能及特性（如冷却液及机油温度、压力和流量等）进行检验，试验在不同的冷却液及机油温度下进行。
