后置拉结筋(植筋法)专项施工方案模板

  • 格式：doc
  • 大小：18.22 MB
  • 文档页数：20

四川标升建设工程有限公司 资阳圣桦名城一期项目后置拉结筋专项施工方案

0

资阳圣桦名城项目

一期后置拉结筋专项施工方案

编制单位：

编制人：

编制日期:

四川标升建设工程有限公司 资阳圣桦名城一期项目后置拉结筋专项施工方案

1 目 录

1. 工程概况 ................................................................................................................................................. 2

2.1项目基本概况 .......................................................................................................................................... 2

2.2项目设计基本概况 .................................................................................................................................. 3

2.3砌筑工程及植筋专项基本概况 .............................................................................................................. 3

2.编制依据 ............................................................................................................................................................. 2

3.技术特点 ............................................................................................................................................................. 8

4.工艺原理 ............................................................................................................................................................. 8

5.植筋胶的技术指标 ............................................................................................................................................. 9

5.1 JD混凝土植筋专用锚固剂 .................................................................................................................. 11

5.2在使用过程中的优点 ............................................................................................................................ 12

5.3植筋胶的钻孔深度 ................................................................................................................................ 12

6.工艺流程及施工操作要点 ............................................................................................................................... 12

6.1工艺流程 ................................................................................................................................................ 12

6.2施工操作要点 ........................................................................................................................................ 12

7.材料要求 ........................................................................................................................................................... 15

7.1拉结筋 .................................................................................................................................................... 15

7.2植筋胶 .................................................................................................................................................... 16

7.3丙酮 ........................................................................................................................................................ 16

8.机具设备 ........................................................................................................................................................... 16

9.劳力组织 ........................................................................................................................................................... 16

10.注意事项 ......................................................................................................................................................... 16

11.质量要求 ......................................................................................................................................................... 17

11.1钻孔质量 .............................................................................................................................................. 17

11.1.1主控项目 .................................................................................................................................. 17

11.1.2一般项目 .................................................................................................................................. 17

11.2拉结筋“植筋法”施工质量 .............................................................................................................. 17

11.2.1主控项目 .................................................................................................................................. 17

11.2.2一般项目 .................................................................................................................................. 18

12.抗拔试验 ......................................................................................................................................................... 18

合集下载

钢筋植筋施工方案

钢筋植筋施工方案

钢筋植筋施工方案

一、编制原则

根据有关本工程施工质量、施工进度、安全文明施工等要求，并落实各项施工方案和技术措施。我单位将与建设、监理单位密切配合，在工程完全施工前提下，保证以高质量、高速度全面完成本工程化学植筋工程。

二、编制依据

国家规范、规程及加固行业标准

《混凝土结构后锚固技术规程》 （JGJ145—2004）

《混凝土结构加固技术规范》 （CECS25—90）

三、工程概况

淮委合肥水利科研基地居住区项目施工2标段6#—10#楼、15#楼、19#楼、21#楼、地下A、C区.建设地点位于合肥市滨湖新区武汉路南侧，西藏路东侧。该工程总建筑面积71535.8平方米，工程总造价为10388万元，为高层住宅，其中地上58281.2m2,地下约13254

m2，其中6#—10#楼、15#楼、19#楼为地下一层地上18层框剪结构，会所21#楼为2层框架结构，设计使用年限50年，耐火等级二级，屋面防水等级二级，抗震设防烈度七度。

四、施工说明

二次结构L(包括过梁、圈梁、腰梁、窗下口压梁、按墙体高度增加梁等)、GZ、墙体拉结筋在填充墙砌体砌筑前采用“植筋法”进行植入（锚固）施工，在植筋位置钻孔、注胶并植入钢筋，利用化学锚固胶作为钢筋与梁、墙、柱、板）混凝土的粘合剂，保证钢筋与梁、墙、柱、板混凝土的可靠粘接，从而减轻对原结构构件的损伤，墙体拉结筋根据砌块模数确定的正确位置，使设计（或构造）拉结筋与原结构柱（墙）混凝土的可靠粘接强度达到设计（或规范）要求，拉结筋上的拉力通过化学粘结剂向混凝土柱（墙）中传递。

五、工艺流程及施工操作要点

（一）工艺流程

弹线定位—〉钻孔—〉清孔—〉配胶—〉注胶—〉植筋—〉检查验收

（二）施工操作点

钢筋混凝土结构施工完毕后，在填充墙砌体施工前，进行拉结筋的施工。“植筋法” 施工拉结筋主要工艺如下：

1、弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，在弹横线，横竖线相交部位，即为拉结筋的钻孔位置。

后锚固拉结钢筋施工方案

后锚固拉结钢筋施工方案

目 录

第一节 工程概况 ---------------------------------- 错误!未定义书签。

第二节 编制根据 ---------------------------------- 错误!未定义书签。

第三节 施工准备工作 ---------------------------- 错误!未定义书签。

第四节 施工措施 ---------------------------------- 错误!未定义书签。

附： 卫生间“反梁”施工方案 ---------------- 错误!未定义书签。

后锚固拉结钢筋施工方案

第一节 工程概况

一、参建单位

1、建设单位：

2、施工单位：

3、设计单位：

4、监理单位：二、工程概述

本工程为xx工程，工程建筑面积81723.5m2,地上18层,地下2层。包括C11至C16栋商住楼及地下室（商住楼高55.4m）、G4栋商业（高4.6m）、G5栋幼稚园（高11.25m），位于广州市xx地块。基础构造形式为预应力管桩基础；主体构造形式，塔楼为框架剪力墙构造。

第二节 编制根据

1、 业主提供旳xx施工图。

2、《混凝土构造后锚固技术规程》 JGJ 145-2023

3、《混凝土构造工程用锚固胶》 JGT 340-2023

4、《后锚固拉结钢筋施工及验收规程》DBJ/T13-129-2023 5、《砌体工程施工质量验收规范》GB50203-2023

6、《建筑工程施工质量验收统一原则》GB50300-2023

7、《建筑施工安全检查原则》JGI59-2023

8、现行旳有关安全生产、文明施工、环境保护旳法律、法规和规定。

9、我司旳质量手册、质量、环境、职业健康安全管理体系程序文献和多种管理制度等。

第三节 施工准备工作

一、现场及材料准备

1、化学植筋基材

1.1混凝土基材料钢筋种植时,锚固区基材应符合下列规定：

（1）基材料混凝土强度等级C30，基材旳厚度应h＞100㎜；

植筋专项施工方案

植筋专项施工方案

一、前言

为确保建筑结构的安全性和稳定性，提高施工质量，本方案针对植筋施工进行详细规划，旨在规范施工流程，提高施工效率，确保施工安全。

二、编制依据

1. 《混凝土结构加固技术规范》（CECS 25:90）

2. 《混凝土结构后锚固技术规程》（JGJ 145-2004）

3. 设计图纸

4. 国家及地方相关法律法规

三、技术特点

1. 植筋法施工具有定位准确、方便墙体砌筑的特点，可按砌块模数进行位置设置。

2. 不需直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件。

3. 与传统工艺相比，植筋法施工操作简便，拉结质量可靠，速度快、效率高。

4. 可减化施工工序，减轻工人劳动强度。

四、工艺流程及施工操作要点

1. 定位：根据设计图纸，确定植筋位置，并做好标记。

2. 钻孔：采用冲击钻钻孔，孔径及孔深严格按设计要求施工，钻孔时避开原结构钢筋。

3. 清孔：清除孔内灰尘，采用压缩空气吹孔，反复进行，直至孔内无灰尘碎屑。

4. 钢筋处理：钢筋除锈清理，除锈长度大于锚固长度5cm，钢筋型号、规格按图纸设计要求选用。

5. 植筋：将处理好的钢筋插入孔内，并涂抹植筋胶。

6. 固化、保护：按照植筋胶固化时间要求，进行固化、保护处理。

7. 检验：检查植筋质量，确保满足设计要求。

五、材料要求 1. 植筋胶：选用符合国家标准的植筋胶，具有高粘结强度、良好的耐候性、耐腐蚀性。

2. 钢筋：选用符合国家标准的钢筋，型号、规格按设计要求选用。

3. 钻孔设备：冲击钻、钻头、压缩空气等。

六、机具设备

1. 冲击钻：用于钻孔作业。

2. 钻头：用于钻孔作业，根据孔径选择合适钻头。

3. 压缩空气：用于清孔作业。

4. 植筋胶枪：用于涂抹植筋胶。

七、劳力组织

1. 施工人员：具备相关施工技能和经验。

2. 质检人员：负责对施工过程进行监督检查，确保施工质量。

八、注意事项

1. 施工过程中，严格按照设计图纸和规范要求进行操作。

植筋施工方案

植筋施工方案

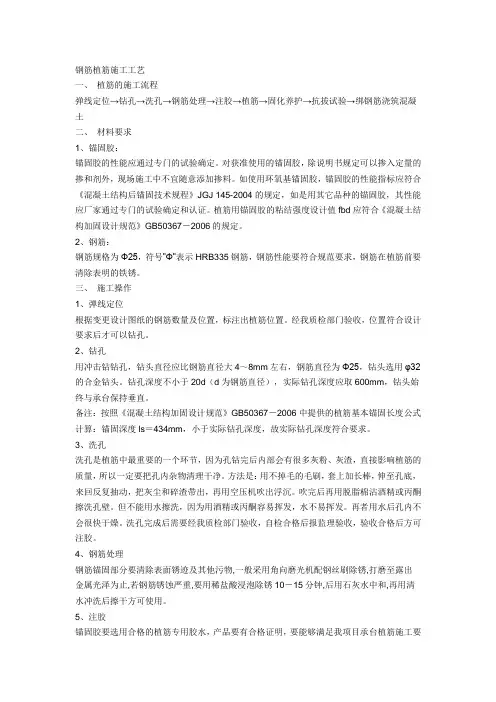

钢筋植筋施工工艺

一、 植筋的施工流程

弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑钢筋浇筑混凝土

二、 材料要求

1、锚固胶：

锚固胶的性能应通过专门的试验确定。对获准使用的锚固胶，除说明书规定可以掺入定量的掺和剂外，现场施工中不宜随意添加掺料。如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定，如是用其它品种的锚固胶，其性能应厂家通过专门的试验确定和认证。植筋用锚固胶的粘结强度设计值fbd应符合《混凝土结构加固设计规范》GB50367－2006的规定。

2、钢筋：

钢筋规格为Φ25，符号"Φ"表示HRB335钢筋，钢筋性能要符合规范要求，钢筋在植筋前要清除表明的铁锈。

三、 施工操作

1、弹线定位

根据变更设计图纸的钢筋数量及位置，标注出植筋位置。经我质检部门验收，位置符合设计要求后才可以钻孔。

2、钻孔

用冲击钻钻孔，钻头直径应比钢筋直径大4～8mm左右，钢筋直径为Φ25，钻头选用φ32的合金钻头。钻孔深度不小于20d（d为钢筋直径），实际钻孔深度应取600mm，钻头始终与承台保持垂直。

备注：按照《混凝土结构加固设计规范》GB50367－2006中提供的植筋基本锚固长度公式计算：锚固深度ls＝434mm，小于实际钻孔深度，故实际钻孔深度符合要求。

3、洗孔

洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用不掉毛的毛刷，套上加长棒，伸至孔底，来回反复抽动，把灰尘和碎渣带出，再用空压机吹出浮沉。吹完后再用脱脂棉沾酒精或丙酮擦洗孔壁。但不能用水擦洗，因为用酒精或丙酮容易挥发，水不易挥发。再者用水后孔内不会很快干燥。洗孔完成后需要经我质检部门验收，自检合格后报监理验收，验收合格后方可注胶。

4、钢筋处理

钢筋锚固部分要清除表面锈迹及其他污物,一般采用角向磨光机配钢丝刷除锈,打磨至露出金属光泽为止,若钢筋锈蚀严重,要用稀盐酸浸泡除锈10－15分钟,后用石灰水中和,再用清水冲洗后擦干方可使用。
