架空光缆线路工程用材料指标要求(电杆、钢绞线、铁件)

  • 格式：doc
  • 大小：191.00 KB
  • 文档页数：10

一、 水泥电杆

工程中一般采用离心环形预应力混凝土电杆，锥度为1/75，其产品性能、结构应严格执行国家相关标准规定（《环形预应力混凝土电杆 GB4623-94）。

常用离心环形预应力混凝土电杆的规格

规格 杆长(m) 梢径(mm) 壁厚(mm) 根径(mm) 弯距位置(m) 容许弯距(K=2)(t-m) 质量(Kg)

7.0×150 7.0 150 40 243 1.40 1.10 400

8.0×150 8.0 150 40 257 1.60 1.40 459

9.0×150 9.0 150 40 270 1.80 1.50 525

10.0×150 10.0 150 40 283 1.80 1.60 584

二、 铁件

线路铁件为热镀锌材料。各种铁件器材必须符合《架空通信线路铁件（YD/T206.1-1997~YD/T206.29-1997）》的标准要求。常用铁件说明如下：

1、吊线抱箍、拉线抱箍：选用热镀锌D164、D184、D204等，要求穿钉配备齐全；

2、地锚钢柄：为热镀锌材料，拉线程式配合使用，其配合标见

3、衬环：五股、七股镀锌衬环

4、挂钩：为了线路维护和复挂光缆的需要，选用35mm规格的涂塑挂钩。

5、钢绞线卡子、线路夹板：要求不得有砂眼、裂纹、弯曲变形，表面镀锌，夹板线槽要求相互吻合不得错口。镀锌钢较线(YB/T500048--2000)

1×7

结构 1x7(1+6)

用途 有电线杆架空拉线架

空地线、电力线杆拉线

结构 1x7

直径 全部钢丝 参考 公称抗拉强度Mpa

钢绞线 钢丝 断面积 重量 1270 1370 1470 1570

mm kg/100m 钢丝绳最小破断拉力(KN)不小于

3.0 1.00 5.50 4.58 6.42 6.92 7.43 7.94

3.3 1.10 6.65 554 7.77 8.38 8.99 9.60

3.6 1.20 7.92 6.59 9.25 9.97 10.70 11.40

3.9 1.30 9.29 7.73 10.80 11.70 12.50 13.40

4.2 1.40 10.78 8.97 12.50 13.50 14.50 15.50

4.5 1.50 12.37 10.30 14.40 15.50 16.70 17.80

4.8 1.60 14.07 11.71 16.40 17.70 19.00 20.30

5.1 1.70 15.89 13.23 18.50 20.00 21.40 22.90

5.4 1.80 17.81 14.83 20.80 22.40 24.00 25.70

6.0 2.00 21.99 18.31 25.60 27.70 29.70 31.70

6.6 2.20 26.61 22.15 31.00 33.50 35.90 38.40

7.2 2.40 31.67 26.36 37.00 39.90 42.80 45.70

7.8 2.60 37.16 30.93 43.40 46.80 50.20 53.60

8.4 2.80 43.10 35.88 50.30 54.30 58.20 62.20

9.0 3.00 49.48 41.19 57.80 62.30 66.90 71.40

9.6 3.20 56.30 46.86 65.70 70.90 76.10 81.30

10.5 3.60 67.35 56.07 78.60 89.80 91.00 97.120

11.4 3.80 79.39 66.09 92.76 100.00 107.00 114.00

12.0 4.00 87.96 73.23 102.78 110.00 118.00 127.00 光缆用镀锌钢绞线

1 主题内容与适用范围

本标准规定了产品分类，尺寸外形，试验方法，检验规则和包装标志。

本标准适用于光缆用加强芯，自承式光缆电缆拉索等类似用途的镀锌钢绞线（以下简称钢绞线）

2 引用标准

GB228 金属拉伸试验方法

GB238 金属线材反复弯曲试验方法

GB239 金属线材扭转试验方法

GB699 优质碳素结构钢技术条件

GB2104 镀锌钢丝锌层重量试验方法

GB/T2973 镀锌钢丝锌层重量试验方法

GB2976 金属线材缠绕试验方法

GB8358 钢丝绳破断拉伸试验方法

ISO/TC1025 N121 测定钢丝绳近似弹性模量的方法

3 分类

3．1 钢绞线按断面结构分为二种，如表1所示。

4 尺寸和外形

4．1 钢绞线的直径及允许偏差应符合表6和表7的规定。

表1

断面

结构 1X7 1X19

4．2 钢绞线内镀锌钢丝的直径允许偏差应符合表2规定。

表2

钢丝公称直径mm 直径允许偏差mm

0．30～＜0．80

0．80～＜1．10

1．20～≤2．00 ±0．01

±0．02

±0．03

椭圆度不得大于直径公差之半.

4.3 钢绞线的捻距应为其直径的12-15倍.外层钢丝的捻向应为左捻。相邻层钢丝的捻 向应相反。如需改变捻向，应在合同中注明。

4.4 钢绞线的长度除经供需双方协商，按合同要求的长度交货外，钢绞线的长度就按1050或2200m倍尺生产。长度公差应为+50m。 4.5 标记示例：

结构1X7，直径4.5mm，抗拉强度1470Mpa钢绞线的标记为：

1X7－４.5－1470－Q/320221PB02-94

5 技术要求

5.1 材料

5.1.1 钢绞线用钢应符合GB699的规定,钢号由制造厂选择,但其硫,磷含量各不得大于0.03%。

5.1.2 钢绞线用镀锌钢丝捻制。钢丝表面应镀上一层均匀，连续的锌，不得有明显的脱锌和没有镀上锌的地方。

5.1.3 镀锌钢丝应清洁，无污。

5.1.4 钢绞线内镀锌钢丝公称抗拉强度应符合表3的规定。

表3镀锌钢丝公称抗拉强度

钢丝公称直径mm 公称抗拉强度MPA

≤0.50

＞0.50～0.90

＞0.90～1.50

＞1.50～≤2.00 1770

1570

1470

1370

5.2 捻制质量

5.2.1 钢绞线通条的直径和捻距应均匀。

5.2.2 钢绞线内各钢丝应紧密绞合，不应有交错，断裂，折弯等缺陷。

5.2.3 钢绞线应平直柔软余应力小。切断后应不松散。

5.2.4 钢绞线应采用通条镀锌钢丝捻制。

注：特殊情况下在钢绞线的定尺寸长度中允许有一个接头。接头处应充分镀锌。

5.2.5 钢绞线表面应无油，无污，无水和其它污物

5.3 力学性能

5.3.1 钢绞线内镀锌钢丝的力学性能应符合表4和表5的规定。

5.3.2 钢绞线最小破断拉力应符合表6和表7的规定.

5.3.3 直径小于0.50mm的钢丝,用打结拉伸试验代替扭转 和弯曲试验,钢丝的打结拉伸值应不小于该 钢丝不打结拉伸值的50%。

表4 镀锌钢丝最小扭转次数

钢丝公称直径

d 试样长度

(钳口距离) 最小扭转次数

公称抗拉强度,Mpa

Mm 1370 1470 1570 1770

0.50≤d＜100d - 27 26 24 1.00

1.00≤d＜1.30

1.30≤d＜1.80

1.80≤d≤2.00 -

26

24 26

25

- -

-

- -

-

-

5.3.4 钢绞线纵向弹性模量不得小于170Gpa。

5.3.5 钢绞线在受力为最小破断拉力60%后，永久伸长率不得大于0.1%。

5.4 锌层质量

5.4.1 钢绞线内钢丝的锌层重量应不大于20G/M2.

注:经供需双方协商,也可供其它锌层厚度的钢绞线.

5.4.2 镀锌层应附着牢固,在3倍钢丝直径的芯棒了紧密缠绕6圈后,锌层不得开裂或脱落.

6 试验方法

6.1 钢绞线表面检查用目测.

6.2 钢丝直径测量用精度为0.01mm的量具进行.

6.3 钢绞线的直径应用用精度为0.01mm的量具进行测量.

测量应在无张力的情况下,于钢绞线的直线部位上进行,在相距至少1M的两个点上,并在每个点的相互垂直的方向上各测量一个直径.

四次测量结果的平均值作为钢绞线的实际直径,应符合表6和表7的规定.

6.4 不松散检查

将钢绞线一端解开两根相对的钢丝,约有3个捻距长,其它钢丝应不松散,当这些钢丝重新捻到钢绞线上去时,仍能恢复原位,即为不松散.

6.5 钢绞线余扭转应力的检查方法

去掉绳头1-2m后,在绳头大约50mm处弯成一个约90角,紧捏住引弯头,以避免在拉出6m长的样品时钢绞线旋转.然后,将钢绞线自由端放开,让其在没有张力的情况下自由旋转,其放置数不超过1转.

6.6 钢绞线平直度的测定方法

在不施加张力的情况下,将6m长的钢绞线(不从盘上剪断),放置在距离为75mm的二条平行线之间的平面上,除末端500mm外,钢绞线不与任何一根平等直线相碰.

6.7 破断拉力试验

表5镀锌钢丝的最小反复弯曲次数

钢丝公称直径 弯曲圆柱半径 最小反复弯曲次数 d 公称抗拉强度,Mpa

Mm 1370 1470 1570 1770

0.50 1.25 - - - 6

0.55

0.60

0.65

0.70 1.75 -

-

-

- -

-

-

- 13

11

9

8

0.75

0.80

0.85

0.90

0.95

1.00 2.50 -

-

-

-

-

- -

-

-

-

-

- 15

14

13

12

-

-

1.05

1.10

1.15

1.20

1.25

1.30

1.35

1.40

1.45

1.50 3.75 -

-

-

-

-

-

-

-

-

- 18

18

17

16

14

13

12

11

10

10

1.55

1.60

1.65

1.70

1.75

1.80

1.85

1.90

1.95

2.00 5.0 16

16

15

14

13

13

12

12

11

11

注:中间公称直径钢丝的最小反复弯曲次数符合相邻较大直径钢丝的规定.

合集下载

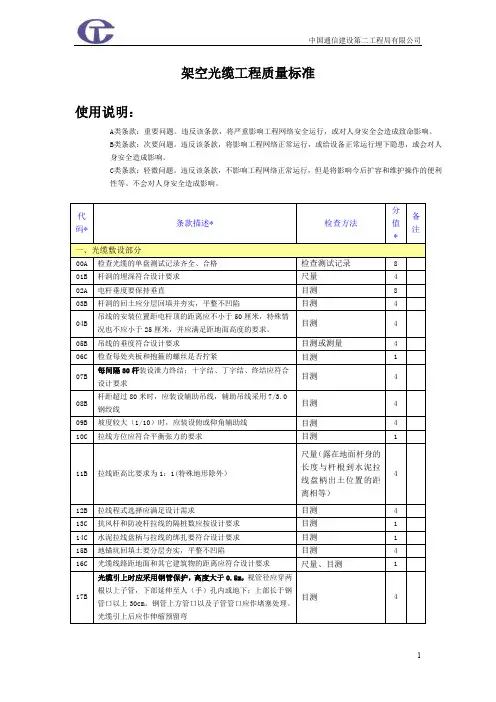

架空光缆工程质量标准
