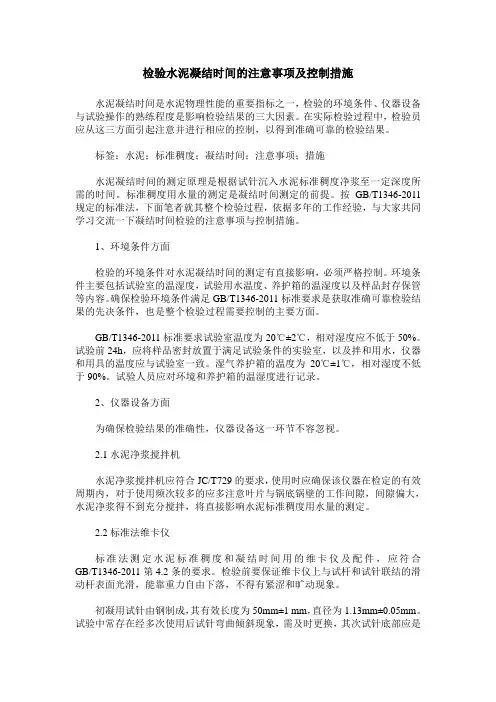

检验水泥凝结时间的注意事项及控制措施
水泥凝结时间是水泥物理性能的重要指标之一，检验的环境条件、仪器设备与试验操作的熟练程度是影响检验结果的三大因素。在实际检验过程中，检验员应从这三方面引起注意并进行相应的控制，以得到准确可靠的检验结果。
标签：水泥；标准稠度；凝结时间；注意事项；措施
水泥凝结时间的测定原理是根据试针沉入水泥标准稠度净浆至一定深度所需的时间。标准稠度用水量的测定是凝结时间测定的前提。按GB/T1346-2011规定的标准法，下面笔者就其整个检验过程，依据多年的工作经验，与大家共同学习交流一下凝结时间检验的注意事项与控制措施。
1、环境条件方面
检验的环境条件对水泥凝结时间的测定有直接影响，必须严格控制。环境条件主要包括试验室的温湿度，试验用水温度、养护箱的温湿度以及样品封存保管等内容。确保检验环境条件满足GB/T1346-2011标准要求是获取准确可靠检验结果的先决条件，也是整个检验过程需要控制的主要方面。
GB/T1346-2011标准要求试验室温度为20℃±2℃，相对湿度应不低于50%。试验前24h，应将样品密封放置于满足试验条件的实验室，以及拌和用水，仪器和用具的温度应与试验室一致。湿气养护箱的温度为20℃±1℃，相对湿度不低于90%。试验人员应对环境和养护箱的温湿度进行记录。
2、仪器设备方面
为确保检验结果的准确性，仪器设备这一环节不容忽视。
2.1水泥净浆搅拌机
水泥净浆搅拌机应符合JC/T729的要求，使用时应确保该仪器在检定的有效周期内，对于使用频次较多的应多注意叶片与锅底锅壁的工作间隙，间隙偏大，水泥净浆得不到充分搅拌，将直接影响水泥标准稠度用水量的测定。
2.2标准法维卡仪
标准法测定水泥标准稠度和凝结时间用的维卡仪及配件，应符合GB/T1346-2011第4.2条的要求。检验前要保证维卡仪上与试杆和试针联结的滑动杆表面光滑，能靠重力自由下落，不得有紧涩和旷动现象。
混凝土凝结时间试验
（1）基本原理：
混凝土凝结时间，分成初凝和终凝。当混凝土刚开始失去塑性叫做初凝，当混凝土完全失去塑性就叫做终凝。 贯入阻力仪通过混凝土对贯入针的助力值来确定混凝土凝结状态。
（2）目的与适用范围:
本方法适用于从混凝土拌合物中筛出的砂浆用贯人阻力法来确定坍落度值不为零的混凝土拌合物凝结时间的测定。
（3）仪器与材料
贯入阻力仪 标准筛
（4）环境设施
温度为20±2℃的环境中或现场同条件
（5）试验准备
按要求制备或现场取样的混凝土拌合物试样中，用5mm标准筛筛出砂浆，每次应筛净，然后将其拌合均匀。将砂浆一次分别装入三个试样筒中，做三个试验。取样混凝土坍落度不大于70mm的混凝土宜用振动台振实砂浆；取样混凝土坍落度大于70mm的宜用捣棒人工捣实。用振动台振实砂浆时，振动应持续到表面出浆为止，不得过振；用捣棒人工捣实时，应沿螺旋方向由外向中心均匀插捣25次，然后用橡皮锤轻轻敲打筒壁，直至插捣孔消失为止。振实或插捣后，砂浆表面应低于砂浆试样筒口约10mm；砂浆试样筒应立即加盖。
（6）试验步骤
a、砂浆试样制备完毕，编号后应置于温度为20±2℃的环境中或现场同条件下待试，并在以后的整个测试过程中，环境温度应始终保持20±2℃。现场同条件测试时，应与现场条件保持一致。在整个测试过程中，除在吸取泌水或进行贯人试验外，试样筒应始终加盖；
b、凝结时间测定从水泥与水接触瞬间开始计时。根据混凝土拌合物的性能，确定测针试验时间，以后每隔0.5h测试一次，在临近初、终凝时可增加测定次数。
c、在每次测试前2min，将一片20mm厚的垫块垫人筒底一侧使其倾斜，用吸管吸去表面的泌水，吸水后平稳地复原。
d、测试时将砂浆试样筒置于贯人阻力仪上，测针端部与砂浆表面接触，然后在10±2s内均匀地使测针贯人砂浆25±2mm深度，记录贯人压力，精确至10N；记录测试时间，精确至1min；记录环境温度，精确至0.5℃。
混凝土拌合物性能试验方法标准
一、 标准概述
混凝土在凝结硬化之前称之为混凝土拌合物，混凝土拌合物的性能直接影响到混凝土的施工及质量，因此，我们应正确掌握混凝土拌合物的试验方法，学习相关的标准。《混凝土拌合物性能试验方法标准》的主要内容包括：拌合物取样及试样的制备、稠度试验、凝结时间试验、 泌水与压力泌水试验、拌合物表观密度试验、拌合物含气量试验、配合比分析试验等7个内容。
二、试验方法
1 取样及试样的制备要求
1.1 取 样
1、同一组混凝土拌合物的取样应从同一盘混凝上或同一车混凝土中取样。取样量应多于试验所需量的1.5 倍；且宜不小于20L。
2、混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中的约1/4 处、1/2 处和3/4 处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀。
3、从取样完毕到开始做各项性能试验不宜超过5min。
注：取样要点是要有代表性、样品要均匀、操作时间要控制好。
1.2 试样的制备
1、在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在20±5℃，所用材料的温度应与试验室温度保持一致。
注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与施工现场保持一致。
2、试验室拌合混凝土时，材料用量应以质量计。称量精度：骨料为±l%；水、水泥、掺合料、外加剂均为±0.5%。
3、混凝土拌合物的制备应符合《普通混凝土配合比设计规程》JGJ 55 中的有关规定。 4、从试样制备完毕到开始做各项性能试验不宜超过5min。
2 稠度试验
2.1 坍落度与坍落扩展度法
1、本方法适用于骨料最大粒径不大于40mm、坍落度不小于10mm 的混凝土拌合物稠度测定。
2、坍落度与坍落扩展度试验所用的混凝土坍落度仪应符合《混凝土坍落度仪》JG 3021 中有关技术要求的规定。
3、坍落度与坍落扩展度试验应按下列步骤进行：
课题
名称
项目1：水泥技术性质的检测
任务2水泥凝结时间的测定（实验部分） 授课时数 2
教学
目标 知识目标：掌握水泥凝结时间的测定方法。
能力目标：能独立完成水泥检验的所有试验操作。
素质目标：培养学生的团结合作的精神。
教学
重点 水泥凝结时间的测定
教学
难点 水泥凝结时间的测定
教学
方法 项目教学法、讲授法、演示法
课型 实操
教具(含电教设备) 实验室
授
课
后
记 项目1：水泥技术性质的检测
任务1水泥凝结时间的测定（实验部分）
一、布置任务
水泥凝结时间的测定
二、分组布置任务
组名 组长 组员 检测任务
1 ××× ××× ××× ××× ××× ××× ××× ×× 水泥的凝结时间、安定性
2 ××× ×× ××× ××× ××× ××× ××× ×× 水泥的凝结时间、安定性
三、实验目的
通过80μm或45μm筛析法测定筛余量，测定水泥细度是否达到标准要求，若不符合标准要求，该水泥视为不合格。细度试验方法有负压筛法、水筛法和干筛法三种。当三种测试结果发生争议时，以负压筛法为准。
实验仪器设备：
天 平
负压筛
标准法维卡仪
截顶圆锥试模
水泥净浆搅拌机
标准养护箱
四、编制检测方案
1、水泥凝结时间检测
1.1检测目的：
测定水泥的初凝时间和终凝时间，并按国家标准评判水泥的凝结时间是否合格，作为评定水泥质量的重要依据。
1.2检测步骤：
1）测定前，将试模放在玻璃板上，在试模的内侧涂上一层机油，调整凝结时间测定仪的试针接触玻璃板时，指针对准零点。
2）称取水泥试样500g，以标准稠度用水量加水，用水泥净浆搅拌机搅拌成水泥净浆，方法同前，记录加水的时间作为凝结时间的起始时间，拌和结束后，立即将净浆一次装满试模，振动数次后刮平，立即放入养护箱中。
3）试件在养护箱中养护至加水后30min 时进行第一次测定。
