水泥混凝土凝结时间试验记录表

砂浆表面应低于砂浆试样筒口约 10mm；砂浆试样筒应立即加盖。 （2）砂浆试样制备完毕，编号后应置于温度为 20±2℃的环境 中或现场同条件下待试，并在以后的整个测试过程中，环境温度应始 终保持 20±2℃。现场同条件测试时，应与现场条件保持一致。在整 个测试过程中， 除在吸取泌水或进行贯人试验外， 试样筒应始终加盖。 （3）凝结时间测定从水泥与水接触瞬间开始计时。根据混凝土 拌合物的性能，确定测针试验时间，以后每隔 0.5h 测试一次，在临 近初、终凝时可增加测定次数。 （4）在每次测试前 2min，将一片 20mm 厚的垫块垫人筒底一侧 使其倾斜，用吸管吸去表面的泌水，吸水后平稳地复原。 （5）测试时将砂浆试样筒置于贯人阻力仪上，测针端部与砂浆 表面接触，然后在 10±2s 内均匀地使测针贯人砂浆 25±2mm 深度， 记录贯人压力，精确至 10N；记录测试时间，精确至 lmin；记录环境 温度，精确至 0.5℃。 （6）各测点的间距应大于测针直径的两倍且不小于 15mm，测 点与试样简壁的距离应不小于 25mm。 （7） 贯入阻力测试在 0.2～28MPa 之间应至少进行 6 次， 直至贯 人阻力大于 28MPa 为止。 （8）在测试过程中应根据砂浆凝结状况，适时更换测针，更换 测针宜按表 1-2 选用。

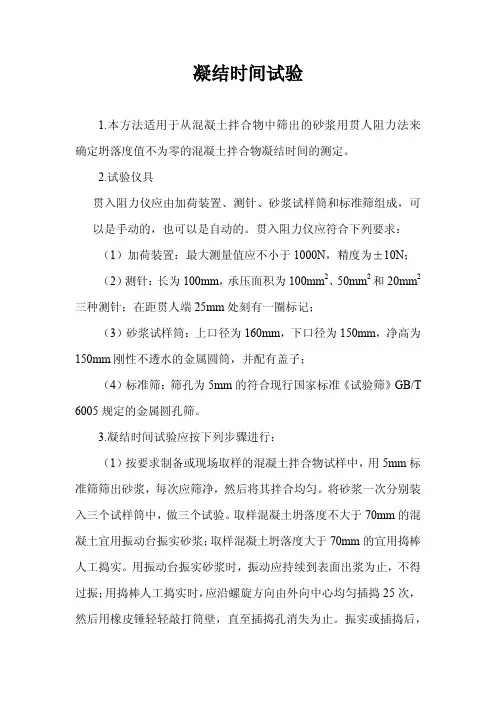

凝结时间试验
1. 本方法适用于从混凝土拌合物中筛出的砂浆用贯人阻力法来 确定坍落度值不为零的混凝土拌合物凝结时间的测定。 2.试验仪具 贯入阻力仪应由加荷装置、测针、砂浆试样筒和标准筛组成，可 以是手动的，也可以是自动的。贯入阻力仪应符合下列要求： （1）加荷装置：最大测量值应不小于 1000N，精度为±10N； （2） 测针： 长为 100mm， 承压面积为 100mm2、 50mm2 和 20mm2 三种测针；在距贯人端 25mm 处刻有一圈标记； （3）砂浆试样筒：上口径为 160mm，下口径为 150mm，净高为 150mm 刚性不透水的金属圆筒，并配有盖子； （4）标准筛：筛孔为 5mm 的符合现行国家标准《试验筛》GB/T 6005 规定的金属圆孔筛。 3.凝结时间试验应按下列步骤进行： （1）按要求制备或现场取样的混凝土拌合物试样中，用 5mm 标 准筛筛出砂浆，每次应筛净，然后将其拌合均匀。将砂浆一次分别装 入三个试样筒中， 做三个试验。取样混凝土坍落度不大于 70mm 的混 凝土宜用振动台振实砂浆； 取样混凝土坍落度大于 70mm 的宜用捣棒 人工捣实。用振动台振实砂浆时，振动应持续到表面出浆为止，不得 过振； 用捣棒人工捣实时， 应沿螺旋方向由外向中心均匀插捣 25 次， 然后用橡皮锤轻轻敲打筒壁，直至插捣孔消失为止。振实或插捣后，

单值
平均值
2
3 附注：
试验
计算
复核
新 建 连 镇 铁表 路
混凝土拌和物凝结时间测定记录(一)
委托单位 工程名称 施工部位 配比编号

委托编号 记录编号 样品编号 试验日期
表号:铁建试录038 标
仪器设备 及
环境条件
仪器设备名称 型号 管理编号 示值范围 分辨力 温度（℃） 相对湿度（%）
数显砼贯入阻力仪 ZC-1A 19LZ0-029 0-1200N 1N
品种规格
报告编号
施工拌和用料量（kg/m3）
掺和料1
掺和料2
细骨料
粗骨料
外加剂1
外加剂2
拌和水
（3） 贯入阻力与时间关系曲线
36 32 28 24 20 16 12
8 4 0
500 550 600 650 700 750 800 850 900 950 试样1
36 32 28 24 20 16 12
8 4 0
500550600650700750800850900950 试样2
36 32 28 24 20 16 12
8 4 0
500 550 600 650 700 750 800 850 900 950 试样3
（4） 初终凝时间确定
凝结时间 试样编号
1
初凝时间（h：min）
单值
平均值
终凝时间（h：min）
新标准砂石方孔筛 5mm ZT19LL114
/
/
样品状态描述
正常
采用标准
GB/T 50080-2002
（1） 技术条件
设计强度等级 理论配合比 施工配合比 混凝土搅拌方法 制件时坍落度（mm）

• 6.各测点的间距应大于测针直径d的两倍且不小于 15mm。 测点与试样筒壁的距离应不小于 25mm。
• 7.贯入阻力测试在 0.2～28MPa 之间应至少进行 6 次， 直至贯入阻力大于 28MPa 为止。
• 8.在测试过程中应根据砂浆凝结状况，适时更换测针，更 换测针按表1选用。
凝结时间测定
2.砂浆试样制备完毕，编号后置于20±2℃的环境中 ，确保整个测试过程中，环境温度始终保持 20±2℃。在 整个测试过程中，除吸取泌水或进行贯入凝结时间测定从水泥与水接触瞬间开始计时。根据混凝 土拌合物的性能，确定测针试验时间，以后每隔 0.5h 测 试一次，在临近初、终凝时可增加测定次数。
速凝剂
速凝剂掺入混凝土后，能使混凝土在5min内初凝， 10min内终凝，1h就可产生强度，1d强度提高2～ 3倍，但后期强度会下降，28d强度约为不掺时的 80％～90％。
凝结时间测定贯入阻力仪
本方法适用于从混凝土拌合物中筛出的砂浆用贯入阻力法 来确定坍落度值不为零的混凝土拌合物凝结时间的测定。 • 贯入阻力仪由加荷装置、测针、砂浆试样筒和标准筛组成 ，分手动和自动两种。 贯入阻力仪应符合下列要求： • 加荷装置：最大测量值应≥1000N，精度为±10N； • 测针：长为 100mm，承压面积为 100mm2、50mm2、20mm2三 种；在距贯入端 25mm 处刻有一圈标记； • 砂浆试样筒：上口径为 160mm，下口径为 150mm，净高为 150mm 刚性不透水的金属圆筒，并配有盖子； • 标准筛：筛孔为 5mm 的符合现行国家标准《试验筛》 GB/T 6005 规定的金属圆孔筛。
机理：生成水化铝酸钙而速凝 大量生成钙矾石导致速凝 形成水化铝酸钙骨架并促进C3S水化导致速凝
速凝剂

混凝土试验原始记录见下13页：Word专业资料湖大土木建筑工程检测有限公司普通混凝土表观密度测定试验原始记录试验：Word专业资料记录：复核：湖大土木建筑工程检测有限公司普通混凝土含气量测定试验原始记录编号：Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土稠度试验原始记录试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土凝结时间试验原始记录Word专业资料试验：记录：复核：湖大土木建筑工程检测有限公司普通混凝土泌水试验原始记录Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土压力泌水试验原始记录Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土配合比分析试验原始记录编号：Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司混凝土抗压试验原始记录编号：08-JL-2009-试验：记录：复核：湖大土木建筑工程检测有限公司普通混凝土静力受压弹性模量测定试验原始记录编号：Word专业资料Word专业资料试验：记录：复核：湖大土木建筑工程检测有限公司普通混凝土强度试验原始记录Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土抗冻性试验原始记录编号：Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土抗渗性测定试验原始记录编号：Word专业资料试验：记录：复核：Word专业资料湖大土木建筑工程检测有限公司普通混凝土收缩试验原始记录编号：Word专业资料试验：记录：复核：Word专业资料。
