坡应注意不能超削欠削量不宜过大。
削坡的挖掘机需要在斗牙
上安装刮板,以使修整的坡面尽可能平整。待将第八层活动边墙拆除安装至第十二层,并完成前六层垫层区机械削坡后,在该坡面上测量放样3m×3m的方格网,人工挂线对坡面进行二次整坡,使其坡面与设计坡面(1∶1.5)一致,局部低洼处人工铺料挂线找平并洒水夯实。2.4质量检测每层垫层料碾压完毕后取样检测干密度、相对密度,其中每层在靠近活动边墙处取样3个,距活动边墙1.2m处取样1个,待前六层人工修整坡面完成后,在坡面上取样2个,取样结果:2.4.1取样32组,相对密度0.9,实测干密度2.27～2.32,实测密度相对密度0.9～1.0,合格率100%;2.4.2取样2组,相对密度0.9,实测干密度2.27～2.29,实测密度相对密度0.92～0.93,合格率100%。可见,每填筑层面及坡面取样结果合格率均为100%,即垫层在活动边墙的侧限作用下,其层面及上游坡面的压实质量可满足设计要求。3结语3.1垫层料活动式挤压边墙施工比传统的垫层料施工,减少了垫层料机械削坡时对坡面的扰动,使坡面密实度保持不变,减少了斜坡碾压这一环节,可缩短施工的直线工期;比固定式挤压边墙施工,减少了在每一填筑层均需浇筑挤压边墙的环节,较为经济;而且可保证垫层料压实质量,对其它工程中垫层的填筑施工具有推广借鉴意义。3.2在施工时,尽量使填筑的垫层料施工工作面处在同一水平面,避免有较大的高差或陡坎,这样活动边墙才能安放成直线保证压实度。避免漏压碾压不密实的人为施工因素出现,这将会导致因基础松散边墙滚落下坡面的不安全事故发生。还需严格控制活动边墙的预制、安装、机械削坡的精度。避免造成坡面低洼不平,坡面需要人工回填料过多而坡面密实度达不到设计要求等问题。水轮发电机组及辅助设备PLC控制系统的设计
刘建新 廖力清 戴益群(中南大学信息工程与科学学院 湖南 长沙 410083)
摘 要 在水电厂机组及辅助设备自动控制系统中,各子系统的可靠运行对电厂的安全稳定运行具有重要作用。针对传统子系统采用的继电器保护、闭锁不完善在实际运行中存在的不足,本文介绍了小水电站中的一种“PLC+触摸屏”机组控制模式,减小了投资成本,简化了屏内接线,增强了对辅机设备及机组的控制功能,提高了小水电站综合自动化运行的可靠性。非常适合中小电站同类系统的改造。关键词 水轮发电机组;PLC控制系统;设计 近年来,我国水电发展迅速,装机容量在不断扩大。但另一方面,我国小水电自动化水平的发展仍然相对落后。许多新建小水电的设备配置和电气设计理念仍然是模仿大中型水电站的模式,使得整套自动化系统价格昂贵、结构复杂,性价比不高,并不适合小水电的实际情况。传统的水电站辅助设备控制系统一般是采用大量的中间继电器和部分时间继电器实现其基本控制要求的。其缺点是占地面积大、闭锁不完善,对主设备的安全监视性能差,控制系统本身没有自检功能。部分新建的小水电站虽然采用PLC控制实现机组自动化,通常采用指示灯来显示机组的运行状态和手柄开关来控制机组的运行,自动化屏内接线复杂,增加故障接点。随着电子技术与软件技术的飞速发展,完全可以采用“PLC+触摸屏”机组控制模式,不但经济可靠,而且操作简单、技术先进,减少故障点,简化屏内接线,克服了有触点接触可靠性差以及有固定接线所导致的通用性差、灵活性差的问题。增强了对辅助设备及机组的监控功能,提高了小水电站综合自动化运行的可靠性。1机组及辅助设备自动化控制系统的构成水轮发电机组是对水轮机、发电机及其联系部分的总称,简称机组。通常配有调速器、水轮机进水阀、励磁装置、同期装置等附属设备。辅助设备主要有油、水、气系统及其操作系统组成。其中油压系统是机组启动、停机、调整负荷等操作的能源,不管机组在运行还是停机状态,油压装置都要求处于准备状态。气机系统也是水轮机调节系统、主阀操作系统、机组制动系统的能源。技术供水系统主要是向水轮发电机组及其辅助设备供应冷却水、润滑用水及水压操作用水。只有在水轮机辅助设备运行良好,才能保证水轮机高效、安全、可靠的运行。本文采用西门子可编程程序控制器(PLC)S7-200系列226控制器,完成对机组及辅助设备的监控与管理。采用台湾WeintekMT506触摸屏实现开机停机操作、系统状态显示、异常报警、参数设置、紧急停机功能。
GENERAC® 2.4L ENGINE
• All input connections in one single area
• High coolant temperature shutdown
• Low oil pressure shutdown
• Low coolant level automatic shutdown
• Overspeed automatic shutdown
• Crank timer
• Exercise timer
• Oil drain extension
• Cool flow radiator
• Closed coolant recovery system
• UV/Ozone resistant
hoses• Watertight state of the art electrical connectors
• Mainline circuit breaker
• Radiator drain extension
• Battery charge alternator
• 2 Amp static battery charger
• Battery and battery cables
• Battery rack
• Fan and belt guards
• Isochronous governor
• Flex fuel lineSTANDARD EQUIPMENT
Liquid Cooled Gas Engine Generator Sets
Naturally Aspirated
Gaseous Fueled
• Innovative design and fully prototype tested
• UL2200 Listed
• Solid state frequency compensated
voltage regulator
• Dynamic and static battery charger
辽宁工业大学
毕业设计（论文）任务书
题目 基于PLC的发电机组控制系统设计
电气工程 学院（系） 自动化 专业 103班
学生姓名 侯智强
学 号 100302078
指导教师(签字)
设计(论文)工作自2014年2月 24日至2014年6月20日
发任务书日期：2014 年2月24日 1 1、本毕业设计（论文）课题应达到的目的：
通过本课题的毕业设计，目的在于达到综合训练学生在信号检测与处理；微机控制技术；PLC应用技术；模拟、数字电路；低压电器设备控制等专业知识的综合运用能力。本课题采用PLC为核心，组成控制电路，实现发电机组控制系统设计。通过本课题的设计，使学生学会PLC控制系统的设计方法，学会调研和查阅文献资料，能自行确定系统的控制方案，独立进行系统硬件电路的设计及系统软件设计，从而提高学生运用计算机技术解决工业现场实际问题的工程应用能力，为将来从事自动控制领域的工作打下良好基础。
2、本毕业设计（论文）课题任务的内容和要求：
设计课题任务的内容：
采用PLC为核心，组成控制电路，实现发电机组控制系统设计。完成发电机组的自动启动和自动停机；工程市电和机电的自动切换；转速自动调节；电量参数自动检测，包括母线电压、电流。
设计课题任务要求：
（1）根据技术要求，确定控制系统的整体方案；
（2）根据检测对象、控制对象、控制按钮、显示等信号，确定I/O点数，选择PLC型号及扩展单元；
（3）根据控制要求，建立I/O分配表，设计PLC的外部接线图；
（4）根据控制要求，完成参数检测与显示梯形图设计；
（5）根据控制要求，完成转速控制算法与控制输出梯形图设计；
（6）根据选择的人机界面设备，进行PLC通信程序的梯形图设计。
主要技术参数：
母线电压检测精度： 0.5
母线电流检测精度： 0.5

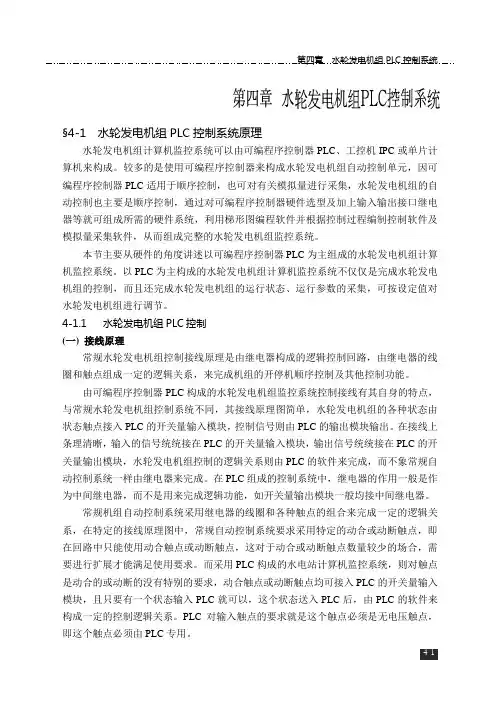

第四章 水轮发电机组PLC控制系统
§4-1 水轮发电机组PLC控制系统原理
水轮发电机组计算机监控系统可以由可编程序控制器PLC、工控机IPC或单片计算机来构成。较多的是使用可编程序控制器来构成水轮发电机组自动控制单元，因可编程序控制器PLC适用于顺序控制，也可对有关模拟量进行采集，水轮发电机组的自动控制也主要是顺序控制，通过对可编程序控制器硬件选型及加上输入输出接口继电器等就可组成所需的硬件系统，利用梯形图编程软件并根据控制过程编制控制软件及模拟量采集软件，从而组成完整的水轮发电机组监控系统。
本节主要从硬件的角度讲述以可编程序控制器PLC为主组成的水轮发电机组计算机监控系统。以PLC为主构成的水轮发电机组计算机监控系统不仅仅是完成水轮发电机组的控制，而且还完成水轮发电机组的运行状态、运行参数的采集，可按设定值对水轮发电机组进行调节。
4-1.1 水轮发电机组PLC控制
(一) 接线原理
常规水轮发电机组控制接线原理是由继电器构成的逻辑控制回路，由继电器的线圈和触点组成一定的逻辑关系，来完成机组的开停机顺序控制及其他控制功能。
由可编程序控制器PLC构成的水轮发电机组监控系统控制接线有其自身的特点，与常规水轮发电机组控制系统不同，其接线原理图简单，水轮发电机组的各种状态由状态触点接入PLC的开关量输入模块，控制信号则由PLC的输出模块输出。在接线上条理清晰，输入的信号统统接在PLC的开关量输入模块，输出信号统统接在PLC的开关量输出模块，水轮发电机组控制的逻辑关系则由PLC的软件来完成，而不象常规自动控制系统一样由继电器来完成。在PLC组成的控制系统中，继电器的作用一般是作为中间继电器，而不是用来完成逻辑功能，如开关量输出模块一般均接中间继电器。
