风力发电系统的控制原理

风力发电机的工作原理风力发电机是一种利用风能进行发电的装置，其工作原理主要可以分为风能转化和电能转化两个过程。

下面我将详细介绍风力发电机的工作原理，以及其中涉及的一些关键技术和装置。

一、风能转化过程风力发电机首先需要将自然界中的风能转化为机械能，这一过程需要通过如风轮、转轴和变速机构等装置完成。

1. 风轮：风轮是风力发电机中最关键的部件之一，它的作用是将空气中的风能转化为旋转动能。

风轮通常由数片叶片组成，叶片的形状和数量会直接影响到风轮的转速和效率。

一般来说，叶片越大、旋转速度越快，风能转化效率就越高。

此外，风轮上还配备了定位装置，可以根据风的方向调整叶片的角度，以便尽可能地捕捉到更多的风能。

2. 转轴和传动系统：叶片转动时，它们会带动转轴一起旋转。

转轴是将叶片旋转动能传递给发电机的关键部件，它通常由钢材制成，具有足够的强度和刚度。

除了转轴外，风力发电机还配备了传动系统，用于调整风轮和发电机之间的转速差异。

传动系统的设计主要有两个目的：一是使风轮的旋转速度能够匹配发电机的工作要求，二是提高发电机的转速并输出更高的电能。

二、电能转化过程风力发电机将机械能转化为电能的过程，需要通过发电机和变流器等装置完成。

1. 发电机：风力发电机选用的是特殊的发电机，称为风力发电机或风能发电机。

这种发电机的工作原理和普通的发电机基本相同，都是通过旋转运动来驱动转子产生磁场，然后通过磁场和线圈之间的电磁感应产生电能。

与普通发电机不同的是，风力发电机需要具有更高的转速、功率因数和效率。

2. 变流器：由于风力发电机产生的电能是交流电，需要将其转换为适应电网输送的直流电。

这一过程需要通过变流器完成，变流器主要功能是将交流电转化为直流电，并通过电压和频率控制，将发电机输出的电能以适合的形式输送到电网中。

总结：风力发电机的工作原理主要包括风能转化和电能转化两个过程，通过风轮、转轴、变速机构、发电机和变流器等装置的协同工作，将自然界中的风能转化为电能。

永磁同步风⼒发电系统的组成、⼯作原理及控制机理永磁同步风⼒发电系统的系统基本组成、⼯作原理、控制模式论述1.系统的基本组成：直驱式同步风⼒发电系统主要采⽤如下结构组成：风⼒机（这⾥概括为：叶⽚、轮毂、导航罩）、变桨机构、机舱、塔筒、偏航机构、永磁同步发电机、风速仪、风向标、变流器、风机总控系统等组成。

其中全功率变流器⼜可分为发电机侧整流器、直流环节和电⽹侧逆变器。

就空间位置⽽⾔，变流器和风机总控系统⼀般放在塔筒底部，其余主要部件均位于塔顶。

2.⼯作原理：系统中能量传递和转换路径为：风⼒机把捕获的流动空⽓的动能转换为机械能，直驱系统中的永磁同步发电机把风⼒机传递的机械能转换为频率和电压随风速变化⽽变化的不控电能，变流器把不控的电能转换为频率和电压与电⽹同步的可控电能并馈⼊电⽹，从⽽最终实现直驱系统的发电并⽹控制。

3.控制模式：风⼒发电机组的控制系统是综合性控制系统。

它不仅要监视电⽹、风况和机组运⾏参数，对机组运⾏进⾏控制。

⽽且还要根据风速与风向的变化，对机组进⾏优化控制，以提⾼机组的运⾏效率和发电量。

风⼒发电控制系统的基本⽬标分为三个层次：分别为保证风⼒发电机组安全可靠运⾏，获取最⼤能量，提供良好的电⼒质量。

控制系统主要包括各种传感器、变距系统、运⾏主控制器、功率输出单元、⽆功补偿单元、并⽹控制单元、安全保护单元、通讯接⼝电路、监控单元。

具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、⾃动最⼤功率点跟踪控制、功率因数控制、偏航控制、⾃动解缆、并⽹和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。

⼀、系统运⾏时控制：1、偏航系统控制：偏航系统的控制包括三个⽅⾯：⾃动对风、⾃动解缆和风轮保护。

1)⾃动对风正常运⾏时偏航控制系统⾃动对风，即当机舱偏离风向⼀定⾓度时，控制系统发出向左或向右调向的指令，机舱开始对风，当达到允许的误差范围内时，⾃动对风停⽌。

2)⾃动解缆当机舱向同⼀⽅向累计偏转2~3圈后，若此时风速⼩于风电机组启动风速且⽆功率输出，则停机，控制系统使机舱反⽅向旋转2~3圈解绕；若此时机组有功率输出，则暂不⾃动解绕；若机舱继续向同⼀⽅向偏转累计达3圈时，则控制停机，解绕；若因故障⾃动解绕未成功，在扭缆达4圈时，扭缆机械开关将动作，此时报告扭缆故障，⾃动停机，等待⼈⼯解缆操作。

风力发电构造及原理
风力发电是一种利用风能将风轮转动，进而驱动发电机产生电能的方法。

风力发电主要由以下几个构造组成：
1. 风轮：也称风能转换装置，是将风能转化为机械能的装置。

风轮通常由多个叶片组成，具有较大的面积，可以更好地捕获风能。

风轮形状一般为高度弯曲的螺旋状，以提高风能转换效率。

2. 风轮轴：连接风轮和发电机的轴道，负责传递风能转换的机械能。

3. 发电机：将机械能转化为电能的装置。

当风轮转动时，风轮轴会带动发电机转动，发电机中的磁场和线圈之间的相对运动产生电流，从而产生电能。

4. 控制系统：用于监测和调节风力发电机组的运行状态。

控制系统能够根据风速和发电机负荷情况，自动调整风轮的转速和方向，以确保风力发电机组的安全运行和发电效率。

风力发电的原理是通过将风能转化为机械能，再将机械能转化为电能。

当风流通过风轮时，风轮会受到风力的作用而旋转。

风轮上的叶片被风力推动，使得整个风轮转动。

风轮转动的机械能通过风轮轴传递给发电机，发电机将机械能转化为电能。

发电机通过磁场和线圈之间的相对运动产生交流电，经过整流等处理后，最终输出为可用的电能。

风力发电的原理和应用风力发电，顾名思义，是利用风力产生电能的一种发电方式。

在现代社会，随着对可再生能源的需求不断增加，风力发电也成为了一种越来越重要的能源。

本文将介绍风力发电的原理、应用和未来的发展趋势。

一、风力发电的原理风力发电的基本原理很简单，就是利用风轮（也称为风机）旋转发电。

当风流过风轮时，将推动风轮转动，风轮通过传动系统带动发电机旋转，发电机则将机械能转换为电能输出。

其中，风轮是由叶片和轴组成的，叶片是承受风力的部分。

叶片的形状、数量和大小等因素将影响风轮的转速和转动效率。

虽然风力发电的原理很简单，但实现起来却不容易。

首先，风轮需要在合适的风速下才能转动产生电能，而风力的大小和方向又会随着气象条件的变化而不断变化。

因此，选址成为了风电站建设中的重要因素，一般会选择海拔高、风力稳定的地区来建立风电站。

另外，为了提高风力发电的效率，还需要在设计阶段考虑风轮的材质、结构和设计等方面的因素。

二、风力发电的应用风力发电作为一种清洁能源，被广泛应用于全球各个国家和地区。

根据国际能源署的数据，截至2019年底，全球风力发电的总装机容量已经超过了6.32亿千瓦，占全球电力供应的5%。

其中，中国、美国和德国是全球三大风力发电大国。

风力发电在能源领域的应用主要分为两个方面：一是大规模的商业化利用，另外一个是小规模的分布式利用。

大规模的商业化利用通常指的是建立风电站来大规模地利用风力发电。

风电站可以有不同的容量，从几百千瓦到几十兆瓦不等。

风电站的建设需要考虑很多因素，如选址、设备采购和调试等。

但是，在商业化利用中，由于需要建设大型的风电站，需要投入巨大的成本，并且存在地域和季节限制。

小规模的分布式利用则是将风力发电技术应用于家庭、企业和社区等小规模场景中。

一般通过安装风力发电设备，如小型风轮或风能发电机组，在小规模的场景中产生清洁的电力。

分布式利用具有灵活性、可持续性和可控性等优点，并且适合于人口分散的区域。

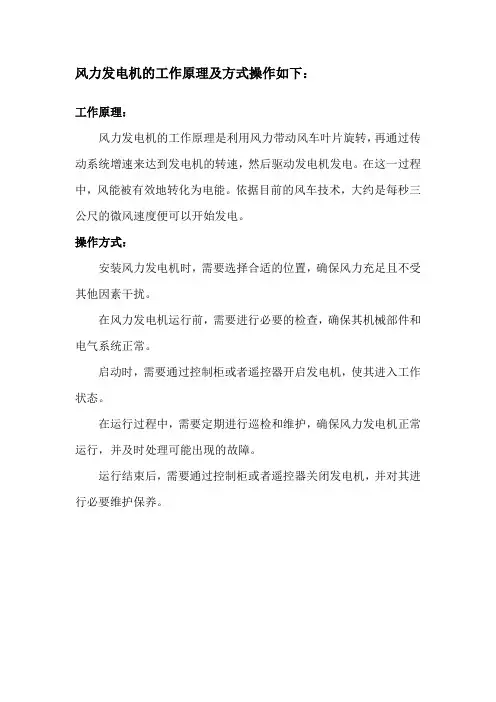

风力发电机的工作原理及方式操作如下：
工作原理：
风力发电机的工作原理是利用风力带动风车叶片旋转，再通过传动系统增速来达到发电机的转速，然后驱动发电机发电。

在这一过程中，风能被有效地转化为电能。

依据目前的风车技术，大约是每秒三公尺的微风速度便可以开始发电。

操作方式：
安装风力发电机时，需要选择合适的位置，确保风力充足且不受其他因素干扰。

在风力发电机运行前，需要进行必要的检查，确保其机械部件和电气系统正常。

启动时，需要通过控制柜或者遥控器开启发电机，使其进入工作状态。

在运行过程中，需要定期进行巡检和维护，确保风力发电机正常运行，并及时处理可能出现的故障。

运行结束后，需要通过控制柜或者遥控器关闭发电机，并对其进行必要维护保养。

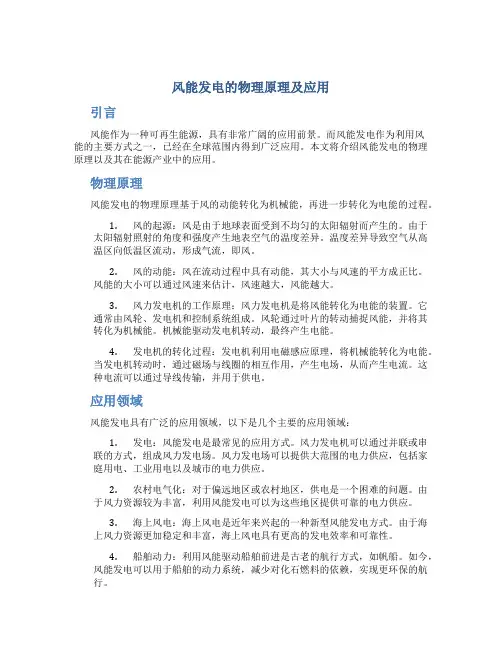

风能发电的物理原理及应用引言风能作为一种可再生能源，具有非常广阔的应用前景。

而风能发电作为利用风能的主要方式之一，已经在全球范围内得到广泛应用。

本文将介绍风能发电的物理原理以及其在能源产业中的应用。

物理原理风能发电的物理原理基于风的动能转化为机械能，再进一步转化为电能的过程。

1.风的起源：风是由于地球表面受到不均匀的太阳辐射而产生的。

由于太阳辐射照射的角度和强度产生地表空气的温度差异。

温度差异导致空气从高温区向低温区流动，形成气流，即风。

2.风的动能：风在流动过程中具有动能，其大小与风速的平方成正比。

风能的大小可以通过风速来估计，风速越大，风能越大。

3.风力发电机的工作原理：风力发电机是将风能转化为电能的装置。

它通常由风轮、发电机和控制系统组成。

风轮通过叶片的转动捕捉风能，并将其转化为机械能。

机械能驱动发电机转动，最终产生电能。

4.发电机的转化过程：发电机利用电磁感应原理，将机械能转化为电能。

当发电机转动时，通过磁场与线圈的相互作用，产生电场，从而产生电流。

这种电流可以通过导线传输，并用于供电。

应用领域风能发电具有广泛的应用领域，以下是几个主要的应用领域：1.发电：风能发电是最常见的应用方式。

风力发电机可以通过并联或串联的方式，组成风力发电场。

风力发电场可以提供大范围的电力供应，包括家庭用电、工业用电以及城市的电力供应。

2.农村电气化：对于偏远地区或农村地区，供电是一个困难的问题。

由于风力资源较为丰富，利用风能发电可以为这些地区提供可靠的电力供应。

3.海上风电：海上风电是近年来兴起的一种新型风能发电方式。

由于海上风力资源更加稳定和丰富，海上风电具有更高的发电效率和可靠性。

4.船舶动力：利用风能驱动船舶前进是古老的航行方式，如帆船。

如今，风能发电可以用于船舶的动力系统，减少对化石燃料的依赖，实现更环保的航行。

5.冷却系统：风能可以用于冷却系统中的风扇。

通过利用风能提供强制风流，可以有效降低设备的温度，并提高能效。

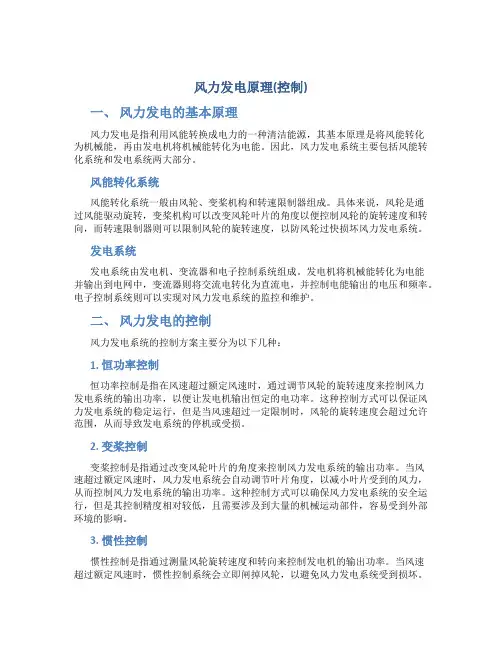

风力发电原理(控制)一、风力发电的基本原理风力发电是指利用风能转换成电力的一种清洁能源，其基本原理是将风能转化为机械能，再由发电机将机械能转化为电能。

因此，风力发电系统主要包括风能转化系统和发电系统两大部分。

风能转化系统风能转化系统一般由风轮、变桨机构和转速限制器组成。

具体来说，风轮是通过风能驱动旋转，变桨机构可以改变风轮叶片的角度以便控制风轮的旋转速度和转向，而转速限制器则可以限制风轮的旋转速度，以防风轮过快损坏风力发电系统。

发电系统发电系统由发电机、变流器和电子控制系统组成。

发电机将机械能转化为电能并输出到电网中，变流器则将交流电转化为直流电，并控制电能输出的电压和频率。

电子控制系统则可以实现对风力发电系统的监控和维护。

二、风力发电的控制风力发电系统的控制方案主要分为以下几种：1. 恒功率控制恒功率控制是指在风速超过额定风速时，通过调节风轮的旋转速度来控制风力发电系统的输出功率，以便让发电机输出恒定的电功率。

这种控制方式可以保证风力发电系统的稳定运行，但是当风速超过一定限制时，风轮的旋转速度会超过允许范围，从而导致发电系统的停机或受损。

2. 变桨控制变桨控制是指通过改变风轮叶片的角度来控制风力发电系统的输出功率。

当风速超过额定风速时，风力发电系统会自动调节叶片角度，以减小叶片受到的风力，从而控制风力发电系统的输出功率。

这种控制方式可以确保风力发电系统的安全运行，但是其控制精度相对较低，且需要涉及到大量的机械运动部件，容易受到外部环境的影响。

3. 惯性控制惯性控制是指通过测量风轮旋转速度和转向来控制发电机的输出功率。

当风速超过额定风速时，惯性控制系统会立即闸掉风轮，以避免风力发电系统受到损坏。

这种控制方式可以使风力发电系统的响应速度更快，但是需要消耗大量的电能，不太适合长期运行。

三、风力发电系统的优点相比于传统的化石能源和核能发电技术，风力发电有以下几个优点：1.清洁能源。

风力发电不会产生任何污染物，对环境更加友好。

风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。

下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。

风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

转子叶片：捉获风，并将风力传送到转子轴心。

现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。

轴心：转子轴心附着在风力发电机的低速轴上。

低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

发电机：通常被称为感应电机或异步发电机。

在现代风力发电机上，最大电力输出通常为500至1500千瓦。

偏航装置：借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。

为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。

液压系统：用于重置风力发电机的空气动力闸。

冷却元件：包含一个风扇，用于冷却发电机。

此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。

一些风力发电机具有水冷发电机。

塔：风力发电机塔载有机舱及转子。

通常高的塔具有优势，因为离地面越高，风速越大。

现代600千瓦风汽轮机的塔高为40至60米。

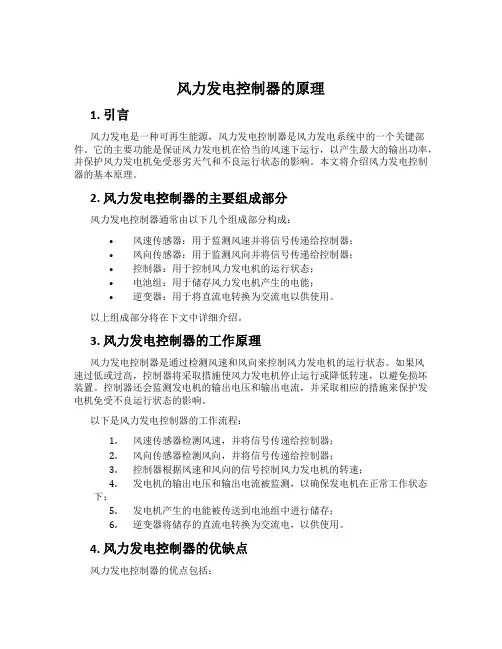

风力发电控制器的原理1. 引言风力发电是一种可再生能源，风力发电控制器是风力发电系统中的一个关键部件。

它的主要功能是保证风力发电机在恰当的风速下运行，以产生最大的输出功率，并保护风力发电机免受恶劣天气和不良运行状态的影响。

本文将介绍风力发电控制器的基本原理。

2. 风力发电控制器的主要组成部分风力发电控制器通常由以下几个组成部分构成：•风速传感器：用于监测风速并将信号传递给控制器；•风向传感器：用于监测风向并将信号传递给控制器；•控制器：用于控制风力发电机的运行状态；•电池组：用于储存风力发电机产生的电能；•逆变器：用于将直流电转换为交流电以供使用。

以上组成部分将在下文中详细介绍。

3. 风力发电控制器的工作原理风力发电控制器是通过检测风速和风向来控制风力发电机的运行状态。

如果风速过低或过高，控制器将采取措施使风力发电机停止运行或降低转速，以避免损坏装置。

控制器还会监测发电机的输出电压和输出电流，并采取相应的措施来保护发电机免受不良运行状态的影响。

以下是风力发电控制器的工作流程：1.风速传感器检测风速，并将信号传递给控制器；2.风向传感器检测风向，并将信号传递给控制器；3.控制器根据风速和风向的信号控制风力发电机的转速；4.发电机的输出电压和输出电流被监测，以确保发电机在正常工作状态下；5.发电机产生的电能被传送到电池组中进行储存；6.逆变器将储存的直流电转换为交流电，以供使用。

4. 风力发电控制器的优缺点风力发电控制器的优点包括：•使发电机能够在不同的风速和风向下正常工作；•保护风力发电机免受恶劣天气和不良运行状态的影响；•可以对风力发电系统进行监测和诊断，以提高系统的可靠性和效率；•可以实现电能的储存和使用。

然而，风力发电控制器也存在一些缺点，包括：•控制器本身的成本较高；•对风力发电机的控制可能会导致发电效率的降低；•对系统的维护和维修要求较高。

5. 结论风力发电控制器是风力发电系统不可或缺的一部分，其功能是保护风力发电机的安全和正常工作，并提高风力发电系统的可靠性和效率。

风力发电的原理
风力发电是一种利用风能转化为电能的可再生能源发电方式。

风力发电的原理是基于风能转化为机械能，再由发电机将机械能转化为电能的过程。

接下来将详细介绍风力发电的原理和工作过程。

风力发电的原理
1. 风能转化为机械能
风力发电机是利用风的动能来带动叶轮旋转，在叶轮上安装了许多叶片，利用气流的动能使叶片转动。

当风力作用在叶片上时，叶片受到推力，转动带动叶轮旋转。

风能转化为叶片旋转的机械能。

2. 机械能转化为电能
风力发电机内部有一台发电机，当叶轮转动时，通过传动装置将机械能转化为发电机的转动，发电机转动时可产生感应电动势，从而生成电能。

这些电能经过电缆输送到电网供给社会使用。

3. 风力发电系统
风力发电系统不仅包括风力发电机，还包括塔架、控制系统、逆变器等设备。

塔架通常是用来支撑叶轮的，控制系统用来监控风速和发电机转速，逆变器用来将发电机产生的电能转换成交流电并输送到电网。

风力发电的工作过程
1.风力发电机根据环境中的风速自动启动，叶片开始转动。

2.风力作用在叶片上，带动叶轮旋转，机械能得以产生。

3.机械能通过传动系统转化为发电机的转速。

4.发电机内部产生感应电动势，生成电能输出。

5.逆变器将发电机产生的直流电转换为交流电，输送到电网供电。

风力发电是一种清洁、环保的能源，在全球范围内得到了广泛应用。

随着技术的发展，风力发电将成为未来可再生能源领域的主要发展方向。

以上就是关于风力发电的原理和工作过程的详细介绍，希望能够帮助读者更好地理解风力发电的工作原理。

风力发电系统的控制原理摘要：本文综述了风力发电机组的电气控制。

在介绍风力涡轮机特性的基础上介绍了双馈异步发电系统和永磁同步全馈发电系统，具体介绍了双馈异步发电系统的运行过程，最后简单介绍了风力发电系统的一些辅助控制系统。

关键词：风力涡轮机；双馈异步；永磁同步发电系统概述：经过20年的发展风力发电系统已经从基本单一的定桨距失速控制发展到全桨叶变距和变速恒频控制，目前主要的两种控制方式是：双馈异步变桨变速恒频控制方式和低速永磁同步变桨变速恒频控制方式。

在讲述风力发电控制系统之前，我们需要了解风力涡轮机输出功率与风速和转速的关系。

风力涡轮机特性：1，风能利用系数Cp风力涡轮从自然风能中吸取能量的大小程度用风能利用系数Cp表示：P---风力涡轮实际获得的轴功率ρ ---空气密度S---风轮的扫风面积V---上游风速根据贝兹（Betz）理论可以推得风力涡轮机的理论最大效率为：Cpmax=0.593。

2，叶尖速比λ为了表示风轮在不同风速中的状态，用叶片的叶尖圆周速度与风速之比来衡量，称为叶尖速比λ。

n---风轮的转速ω---风轮叫角频率R---风轮半径V---上游风速在桨叶倾角β固定为最小值条件下，输出功率P/Pn与涡轮机转速N/Nn的关系如图1所示。

从图1中看，对应于每个风速的曲线，都有一个最大输出功率点，风速越高，最大值点对应得转速越高。

如故能随风速变化改变转速，使得在所有风速下都工作于最大工作点，则发出电能最多，否则发电效能将降低。

涡轮机转速、输出功率还与桨叶倾角β有关，关系曲线见图2 。

图中横坐标为桨叶尖速度比，纵坐标为输出功率系统Cp。

在图2 中，每个倾角对应于一条Cp=f(λ)曲线，倾角越大，曲线越靠左下方。

每条曲线都有一个上升段和下降段，其中下降段是稳定工作段（若风速和倾角不变，受扰动后转速增加，λ加大，Cp减小，涡轮机输出机械功率和转矩减小，转子减速，返回稳定点。

）它是工作区段。

在工作区段中，倾角越大，λ和Cp越小。

风力发电的基本工作原理风力发电是一种利用风能转化为电能的可再生能源发电方式。

其基本工作原理是通过风能驱动风轮或风机转动，进而带动发电机发电。

风力发电利用地球表面的风能。

地球表面受到太阳辐射的影响，不同地区的温度、气压差异形成了气流，产生了风。

风是一种空气运动的形式，其中蕴含着巨大的动能。

风力发电的核心设备是风力发电机组。

风力发电机组通常由风轮、发电机、塔架和控制系统组成。

风轮是将风能转化为机械能的装置，其叶片的设计和材料选择直接影响发电效率。

发电机则是将机械能转化为电能的关键部件，通过磁场与线圈的相互作用产生感应电流，进而输出稳定的交流电。

风轮的转动是风力发电的关键步骤。

当风吹来时，风轮受到风的作用力，转动起来。

风轮的转动速度与风速、叶片的形状和数量等因素有关。

当风速增大时，风轮的转速也会增加，从而提高发电效率。

塔架也是风力发电机组的重要组成部分。

塔架的高度对风力发电的效果有着直接影响。

一般来说，塔架越高，风速越大，风能转化为机械能的效率就越高。

因此，在选择风力发电场址时，需要考虑周边地形、气候条件等因素，以确保塔架能够达到最佳高度。

控制系统是风力发电的智能化管理平台。

通过监测风速、风向、温度等参数，控制系统能够实时调整风力发电机组的转速和角度，以最大程度地利用风能，提高发电效率。

此外，控制系统还具备故障诊断、报警等功能，确保风力发电机组的安全运行。

总的来说，风力发电的基本工作原理是通过风能驱动风轮转动，进而带动发电机发电。

风能是一种无限可再生的资源，风力发电作为一种清洁能源发电方式，具有环保、可持续的特点。

随着技术的进步和应用的推广，风力发电在能源领域的地位日益重要，对于解决能源短缺和减少碳排放具有重要意义。
