风力发电机组及其控制系统

昝润鹏双馈机运行原理图•控制系统利用DSP或单片机，在正常运行状态下，主要通过对运行过程中对输入信号的采集、传输、分析，来控制风电机组的转速和功率；如发生故障或其它异常情况能自动地检测并分析确定原因，自动调整排除故障或进入保护状态•DSP（digital signal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。

其工作原理是接收模拟信号，转换为0或1的数字信号。

再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

•控制系统主要任务就是能自动控制风电机组依照其特性运行、故障的自动检测并根据情况采取相应的措施。

•控制系统包括控制和检测两部分，控制部分又分为手动和自动。

运行维护人员可在现场根据需要进行手动控制，自动控制应该在无人值守的条件下实施运行人员设置的控制策略，保证机组正常安全运行。

•检测部分将各种传感器采集到的数据送到控制器，经过处理作为控制参数或作为原始记录储存起来，在机组控制器的显示屏上可以查询，也要送到风电场中央控制室的电脑系统，通过网络或电信系统现场数据还能传输到业主所在城市的办公室。

•第一：低于切入风速区域。

一旦满足切入条件，控制启动风机。

•第二：切入风速到额定风速区域。

控制目标是最大风能捕获，通常将桨距角保持在某个优化值不变，通过发电机转矩控制叶轮转速，实现最佳叶尖速比。

•第三：超过额定风速区域。

通过变桨控制保持输出功率和叶轮转速恒定。

叶尖速比：叶轮的叶尖线速度与风速之比。

叶尖速比在5-15时，具有较高的风能利用系数Cp（最大值是0.593）。

通常可取6-8。

•风传感器：风速、风向；•温度传感器：空气、润滑油、发电机线圈等；•位置传感器：润滑油、刹车片厚度、偏航等；•转速传感器：叶轮、发电机等；•压力传感器：液压油压力，润滑油压力等；•特殊传感器：叶片角度、电量变送器等；•⑴控制系统保持风力发电机组安全可靠运行，同时高质量地将不断变化的风能转化为频率、电压恒定的交流电送入电网。

风力发电机组的控制系统风力发电作为一种清洁、可再生的能源，越来越得到人们的重视和使用。

而风力发电最核心的部分就是风力发电机组控制系统。

本文将深入探讨风力发电机组控制系统的相关知识。

一、风力发电机组的基本组成部分风力发电机组通常由3个主要部分组成：风力涡轮、变速器和发电机。

其中变速器是为了将风力涡轮的旋转速度转变成适合发电机的速度，同时保证风力涡轮在各种风速下都能正常转动。

而发电机则是将机械能转变为电能。

二、风力发电机组的控制系统的分类根据控制对象的不同，风力发电机组控制系统可以分为风力涡轮控制系统和整机控制系统。

1. 风力涡轮控制系统风力涡轮控制系统主要由风速测量仪、方向传感器、转矩信号传感器、角度传感器、变桨控制器等部分组成。

其主要作用是对风速和转矩进行检测和获取，然后根据这些数据控制机组桨叶的角度，调节风力涡轮的输出功率，以适应不同的风速和负载要求。

当遭遇大风或预期外部异常情况时，风力涡轮控制系统还可以自动停机。

2. 整机控制系统整机控制系统主要由仪表、控制器、通信模块、电动机传动机构、机械部分等部分组成。

整机控制系统起到了协调、控制各部分工作的作用，可以实现以最佳的效率输出电能。

其主要作用是监控发电机组的运转状态，通过检测各项参数实时调整变速器的转速，并及时进行告警和自动停机。

三、风力发电机组控制系统的关键技术1. 风力涡轮桨叶轴系统的控制风力涡轮桨叶轴系统的控制是风力发电机组控制系统的核心部分之一，也是解决风机输出功率波动和抖动问题的重要技术。

目前常见的调节方式包括机械调节和电动调节两种。

机械调节方式主要采用伺服驱动的伸缩臂与桨叶之间的连杆机构实现，而电动调节则利用变速器的电动油门、电子液压伺服系统或液压拉杆控制桨毂角度。

其中，电动调节方式更加智能化、精准化。

2. 整机控制系统的优化算法整机控制系统的优化算法是风力发电机组控制系统技术的另一个重要方向。

通过对风能、转速、功率、角度等数据进行分析，整机控制系统可通过智能算法，实现最大效率的输出电能。

风力发电机系统及其自动化控制一、引言风力发电是一种利用风能转化为电能的可再生能源技术。

风力发电机系统是由风力发电机、传动系统、发电机控制系统和电网连接系统等组成的。

自动化控制技术在风力发电机系统中起着至关重要的作用，可以提高系统的效率和可靠性。

本文将介绍风力发电机系统的基本原理和自动化控制技术。

二、风力发电机系统的基本原理风力发电机系统的基本原理是利用风能驱动风力发电机转动，通过传动系统将机械能转化为电能，并将电能输送到电网中。

风力发电机通常由风轮、主轴、发电机和控制系统组成。

1. 风轮风轮是风力发电机的核心部件，它通过叶片捕捉风能并转化为机械能。

风轮通常由数个叶片组成，叶片的形状和数量会影响风力发电机的性能。

2. 主轴主轴是连接风轮和发电机的部件，它将风轮转动的机械能传递给发电机。

主轴通常由高强度的材料制成，以承受风力发电机的转动力矩。

3. 发电机发电机是将机械能转化为电能的设备。

风力发电机通常采用异步发电机或永磁同步发电机。

发电机的输出电压和频率需要与电网保持一致，因此需要通过控制系统来调节发电机的转速。

4. 控制系统控制系统是风力发电机系统的核心部分，它负责监测和控制风力发电机的运行状态。

控制系统通常包括风速测量装置、转速测量装置、电压测量装置和控制器等。

通过对测量数据的分析和处理，控制系统可以实现对风力发电机的自动化控制。

三、风力发电机系统的自动化控制技术风力发电机系统的自动化控制技术主要包括风速控制、转速控制和电压控制等。

1. 风速控制风速控制是通过调节风轮的转动速度来控制风力发电机的输出功率。

当风速较低时，风力发电机的输出功率较低，可以通过提高风轮的转速来提高输出功率；当风速较高时，风力发电机的输出功率较高，可以通过降低风轮的转速来控制输出功率。

2. 转速控制转速控制是通过调节发电机的转速来控制风力发电机的输出电压和频率。

当电网电压和频率发生变化时，控制系统可以通过调节发电机的转速来使输出电压和频率保持稳定。

风力发电机组的控制与安全系统技术要求简介风力发电机组是一种利用风能转化为电能的设备，越来越多地被应用于能源领域。

为了保证风力发电机组的安全运行，需要进行控制和监管。

本文将介绍风力发电机组控制与安全系统的技术要求。

控制系统风力发电机组的控制系统是由控制器、传感器、执行机构等组成的，用于控制风力发电机的运行和维护。

控制器风力发电机组的控制器是核心部件，功率变换器、功率调整器、变桨器等都需要通过控制器来控制。

控制器需要支持各种常见的通讯协议，如Modbus、CAN等。

控制器需要具备以下技术要求：1.快速响应：控制器需要在短时间内响应并调节系统的状态，以保证发电机的安全运行。

2.稳定性：控制器需要能够保持在复杂多变的环境中的稳定性。

3.可靠性：控制器需要遵循良好的电路设计和质量控制标准，确保可靠性。

传感器风力发电机组的传感器用于检测风速、转速、温度等参数，为控制器提供可靠的反馈信息。

传感器需要具备以下技术要求：1.高效准确：传感器需要精确地检测各种参数。

2.可靠性：传感器需要具备较高的可靠性，以确保风力发电系统的正确工作。

执行机构风力发电机组的执行机构用于控制转子和叶片的角度，控制风力发电机的转速，从而确保风电机组能够按照预定要求工作。

执行机构需要具备以下技术要求：1.响应速度：执行机构需要具有较快的响应速度，以进行精密控制。

2.稳定性：执行机构需要能够保持在复杂多变的环境中的稳定性。

3.可靠性：执行机构需要遵循良好的电路设计和质量控制标准，确保可靠性。

安全系统风力发电机组的安全系统是通过对控制系统、电气设备、机械设备等的监测，实现风力发电机组的安全运行。

控制系统风电控制系统的安全要求主要包括以下几个方面：1.控制系统故障保护：确保控制器在故障情况下能够自动断电并防止发电机的持续运行。

2.防止电网反向流：避免电网中产生反向电流，对电气设备和控制器造成损害。

3.突发状况下的控制系统安全：应对发电机的速度和输出功率的变化，确保发电机及其附件的安全。

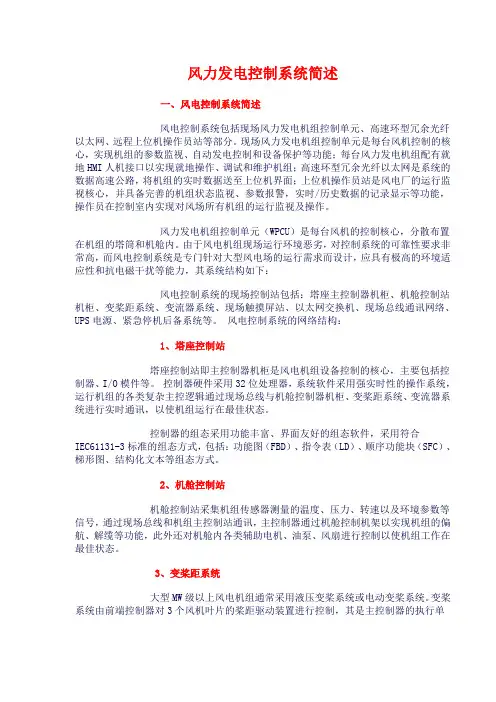

风力发电控制系统简述一、风电控制系统简述风电控制系统包括现场风力发电机组控制单元、高速环型冗余光纤以太网、远程上位机操作员站等部分。

现场风力发电机组控制单元是每台风机控制的核心，实现机组的参数监视、自动发电控制和设备保护等功能；每台风力发电机组配有就地HMI人机接口以实现就地操作、调试和维护机组；高速环型冗余光纤以太网是系统的数据高速公路，将机组的实时数据送至上位机界面；上位机操作员站是风电厂的运行监视核心，并具备完善的机组状态监视、参数报警，实时/历史数据的记录显示等功能，操作员在控制室内实现对风场所有机组的运行监视及操作。

风力发电机组控制单元（WPCU）是每台风机的控制核心，分散布置在机组的塔筒和机舱内。

由于风电机组现场运行环境恶劣，对控制系统的可靠性要求非常高，而风电控制系统是专门针对大型风电场的运行需求而设计，应具有极高的环境适应性和抗电磁干扰等能力，其系统结构如下：风电控制系统的现场控制站包括：塔座主控制器机柜、机舱控制站机柜、变桨距系统、变流器系统、现场触摸屏站、以太网交换机、现场总线通讯网络、UPS电源、紧急停机后备系统等。

风电控制系统的网络结构：1、塔座控制站塔座控制站即主控制器机柜是风电机组设备控制的核心，主要包括控制器、I/O 模件等。

控制器硬件采用32位处理器，系统软件采用强实时性的操作系统，运行机组的各类复杂主控逻辑通过现场总线与机舱控制器机柜、变桨距系统、变流器系统进行实时通讯，以使机组运行在最佳状态。

控制器的组态采用功能丰富、界面友好的组态软件，采用符合IEC61131-3标准的组态方式，包括：功能图（FBD）、指令表（LD）、顺序功能块（SFC）、梯形图、结构化文本等组态方式。

2、机舱控制站机舱控制站采集机组传感器测量的温度、压力、转速以及环境参数等信号，通过现场总线和机组主控制站通讯，主控制器通过机舱控制机架以实现机组的偏航、解缆等功能，此外还对机舱内各类辅助电机、油泵、风扇进行控制以使机组工作在最佳状态。

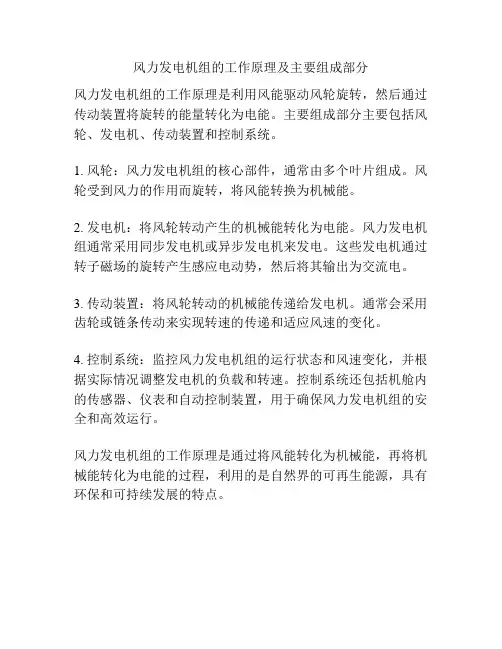

风力发电机组的工作原理及主要组成部分
风力发电机组的工作原理是利用风能驱动风轮旋转，然后通过传动装置将旋转的能量转化为电能。

主要组成部分主要包括风轮、发电机、传动装置和控制系统。

1. 风轮：风力发电机组的核心部件，通常由多个叶片组成。

风轮受到风力的作用而旋转，将风能转换为机械能。

2. 发电机：将风轮转动产生的机械能转化为电能。

风力发电机组通常采用同步发电机或异步发电机来发电。

这些发电机通过转子磁场的旋转产生感应电动势，然后将其输出为交流电。

3. 传动装置：将风轮转动的机械能传递给发电机。

通常会采用齿轮或链条传动来实现转速的传递和适应风速的变化。

4. 控制系统：监控风力发电机组的运行状态和风速变化，并根据实际情况调整发电机的负载和转速。

控制系统还包括机舱内的传感器、仪表和自动控制装置，用于确保风力发电机组的安全和高效运行。

风力发电机组的工作原理是通过将风能转化为机械能，再将机械能转化为电能的过程，利用的是自然界的可再生能源，具有环保和可持续发展的特点。

风力发电机组控制系统及智能化设计一、风力发电机组控制系统概述风力发电是一种清洁、可再生的能源，已经被广泛应用。

风力发电机组控制系统是核心的控制部分，负责监测和控制风力发电机组的运行状态，确保其安全、高效地发电。

智能化设计使得风力发电机组控制系统更加智能和可靠，提高了发电效率和自动化程度。

二、风力发电机组控制系统的基本组成1. 控制器：风力发电机组的大脑，负责整个系统的控制和保护。

通过监测传感器获取各类数据，实现对风电场的风能、发电机组和传动系统的控制。

2. 传感器：用于收集环境和机组运行状态的各类数据，包括风速、风向、温度、湿度、转速、振动等。

传感器的数据是风力发电机组控制系统的重要输入。

3. 执行器：通过控制风机的旋转、倾斜角度、刹车等动作，实现风电场的运行和调节。

执行器包括驱动电机、转向齿轮、刹车系统等。

4. 通信模块：将风力发电机组控制系统与监控中心、其他风力发电机组进行数据交互和通信。

实现对整个风电场的集中控制和管理。

5. 数据存储：通过数据存储设备将风电场的历史数据和实时数据进行存储，为后续数据分析和系统优化提供支持。

三、风力发电机组控制系统的主要功能1. 监测和控制环境参数：通过传感器监测风速、风向、温度等环境参数，根据环境条件调整风力发电机组的运行状态和输出功率。

2. 系统保护：风力发电机组控制系统具备故障自检能力，能够监测和检测各个部件的工作状态，实时发现故障并采取相应的保护措施，避免发生事故。

3. 提高发电效率：通过智能化算法，对风力发电机组的转速、发电功率进行优化调节，提高发电效率，降低能源消耗。

4. 远程监控和管理：借助通信模块，风力发电机组控制系统可以实现对风电场的集中监控和管理，实时获取各个机组的状态，进行远程操作和故障处理。

5. 故障诊断和维护：通过数据存储和分析，风力发电机组控制系统可以进行故障诊断，根据故障类型提出相应的维护方案，减少停机时间和维护成本。

四、风力发电机组控制系统的智能化设计1. 引入人工智能技术：通过机器学习和深度学习算法，对风力发电机组控制系统的数据进行分析和处理，自动识别和判断运行状态，提出优化建议。

风力发电机组控制系统设计与实现风力发电机组是一种常见的可再生能源装置，它是利用风能驱动转子旋转，通过机械转换和电气转换等过程，将风能转化为电能，并输送到用电设备上。

为了确保风力发电机组能够正常、高效的工作，需要一个控制系统来监测和控制其运行状态。

因此本文将详细探讨风力发电机组的控制系统设计与实现。

一、风力发电机组的工作原理风力发电机组主要由塔架、轮毂、叶轮、机舱、发电机和电器设备等组成。

其工作原理是通过叶轮转动带动轮毂带动发电机旋转，利用发电机机械能转化为电能，并将电能输送到电网上。

二、风力发电机组控制系统的组成风力发电机组的控制系统主要由控制器、传感器、执行器等组成。

控制器负责采集各种传感器检测到的参数，如风速、转速、温度等，根据这些参数计算出当前的运行状态，并控制执行器调整叶片角度、转速等。

传感器是控制系统的重要组成部分。

它能够实时采集风速、转速、温度等各种参数，并且通过信号传输将这些参数传递给控制器，控制器依据这些参数做出相应的调节，以达到最优化的发电效果。

执行器是控制系统的另外一个重要组成部分，它通常包括电机、阀门、开关等等。

执行器与控制器通过控制信号进行通讯，以实现对发电机组的控制，例如调整叶片角度、控制发电机的电压、转速等等，以保持风力发电机组的稳定性和高效性。

三、风力发电机组控制系统的设计过程在风力发电机组控制系统的设计过程中，需要考虑几个关键因素：1、控制策略的制定控制策略是控制系统设计中最重要的因素之一。

控制策略的核心是确定发电机组的运行状态，并自动调整叶片角度、转速等参数，以实现最佳发电效果。

在制定控制策略时，需要考虑多种参数，如风速、载荷、温度等，以保证发电量和稳定性。

2、选择合适的传感器和执行器传感器和执行器是控制系统中必不可少的组成部分。

要选择合适的传感器和执行器，以保证控制系统的准确性和可靠性。

3、结构设计在结构设计中，需要考虑特定的环境条件，如温度、湿度、风速等，以保证控制器和电器设备的稳定性和可靠性。

风力发电机系统及其自动化控制一、引言风力发电是一种利用风能转化为电能的可再生能源技术。

风力发电机系统是实现风能转化的关键设备，而自动化控制则是提高风力发电系统效率和稳定性的重要手段。

本文将介绍风力发电机系统的组成和工作原理，并探讨其自动化控制的关键技术。

二、风力发电机系统的组成风力发电机系统主要由风力发电机组、变频器、变压器、电网连接和监控系统等组成。

1. 风力发电机组风力发电机组是风力发电系统的核心部件，其主要由风轮、发电机和塔架组成。

风轮是转动的部分，通常由数片叶片组成，叶片的设计和材料选择直接影响风力发电机组的性能。

发电机是将风能转化为电能的装置，常用的有同步发电机和异步发电机两种。

塔架用于支撑风轮和发电机，使其能够高效地利用风能。

2. 变频器变频器是将风力发电机组产生的交流电转换为适合电网输送的交流电的装置。

它能够根据电网的要求调整输出电压和频率，实现风力发电系统与电网的匹配。

3. 变压器变压器用于将变频器输出的电能升压至电网所需的电压水平，以便输送到电网中。

4. 电网连接电网连接是将风力发电系统与电网相连的关键环节。

通过电网连接，风力发电系统可以将产生的电能输送到电网中，实现对外供电。

5. 监控系统监控系统用于实时监测风力发电机组的运行状态和电能输出情况。

通过监控系统，可以及时发现故障并采取相应措施，保证风力发电系统的安全稳定运行。

三、风力发电机系统的工作原理风力发电机系统的工作原理是利用风能驱动风轮旋转，进而带动发电机产生电能。

具体工作过程如下：1. 风轮转动当风力作用于风轮叶片时，风轮开始转动。

风轮的转动速度与风速、叶片形状和数量等因素有关。

2. 发电机发电风轮的转动带动发电机转子旋转，通过磁场感应原理产生电能。

同步发电机通过转子和定子之间的磁场耦合产生电能，而异步发电机则通过转子感应电流产生电能。

3. 变频器调节发电机产生的交流电经过变频器转换为适合电网输送的交流电。

变频器可以根据电网的要求调整输出电压和频率，以实现与电网的匹配。

风力发电机组的系统控制随着环境保护意识的不断提高和能源危机的加剧，风力发电作为一种清洁、可再生的能源利用方式，逐渐受到人们的关注和推广。

而风力发电机组的系统控制是实现稳定、高效发电的重要保障。

一、风力发电机组的系统组成和工作原理风力发电机组由风轮、转速控制系统、发电机和电力转换器等组成。

当风轮受风的作用旋转时，转动产生动能被传给发电机，经过电力转换器转化成交流电并输出。

其中，转速控制系统对风轮的转动进行调节，保证发电机在最大效率下运转。

二、风力发电机组的系统控制策略1.转速调节：转速调节是风力发电机组的基本控制策略。

其目的是保证风轮叶片旋转的速度达到最优区间，从而提高发电机的输出功率。

转速调节主要分为机械、电子和混合控制等方式。

机械控制：传统的机械控制方式采用转向浆的机械设计，通过改变羽片的角度来控制风轮转速。

该方式简单、成本低但稳定性不够。

电子控制：通过控制发电机转子上的磁场来改变发电机的输出功率，进而实现转速控制。

该方式精度高、稳定性好但成本较高。

混合控制：将机械和电子控制方式的优点结合起来，增强控制系统的稳定性和可靠性。

混合控制方式是当前主流的转速调节方式。

2.偏航控制：偏航控制是风力发电机组的必要控制策略，用来控制风轮的方向。

在复杂的气象条件下，通过偏航控制将风轮转向风向，并在突发的气象变化中及时调整风轮方向，减小因系统失控导致的风力发电机组运行出现事故。

3.电网支撑和功率平衡控制：电网支撑和功率平衡控制是指将风力发电机组的输出能量与电网负荷之间建立反馈控制，保证电能质量和电力系统的稳定性。

在市场化环境，对接电网的风力发电机组还需要实现功率平衡控制，控制机组的风电功率与基础负荷之和保持稳定。

三、风力发电机组的系统控制优化随着风力发电行业的快速发展，风力发电机组的系统控制的优化已成为实现高效、稳定发电的重要途径。

通过优化转速调节、偏航控制、电网支撑和功率平衡控制等关键系统控制策略，可以实现以下目标：1.提高机组发电效率，降低运行成本；2.提高机组的响应速度，保证风场运行的稳定性；3.实现对风力资源与市场需求的动态调整，提高风力发电系统的灵活性；4.通过风力发电机组的智能化控制系统，实现设备状态监测、故障诊断等高端需求。
