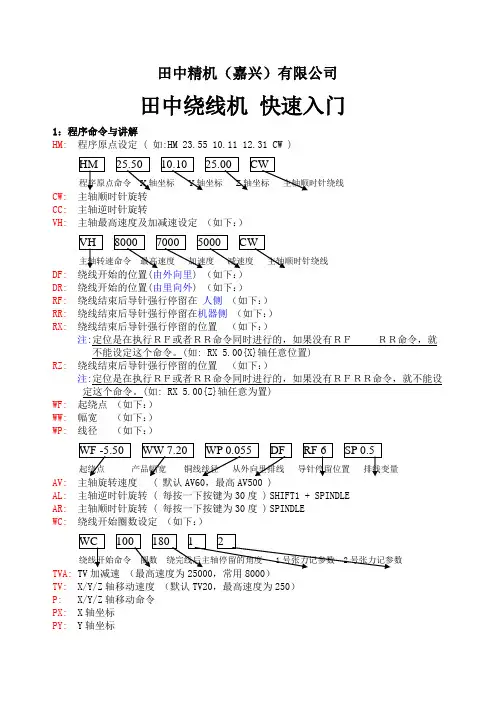

绕线机参数设定方法
本控制器可存储1—999步步序，下面以8槽绕线为例，输入1—8步序设定绕线参数
“起始步序”数字键 “1”“输入”
“结束步序”数字键 “8”“输入”
（如果输入其他号段直接输入不同的数字即可，例如4槽：
“起始步序”数字键 “20”“输入”
“结束步序”数字键 “23”“输入”）
一、设定起绕点：
先按“步序设定”键，再按“输入”键。步序显示为“1”时，即为第一槽。同时起绕点指示灯亮，此时设定第一槽起绕点参数。
1．设定第一槽起绕点
输入数据20，即显示器右边显示为20的时，按“输入”键，步序显示为2，即设定第2槽起绕点。
2．设定第2槽起绕点
先输入数据（第一槽起绕点+模厚=总和），再按“输入”键，步序显示为3，即设定第3槽起绕点。
3．设定第3槽起绕点
先输入数据（第二槽起点+模厚=总和），再按“输入”键，步序显示为4，即再设定第4槽起绕点
以此方法设定第4.5.6.7.8槽等，如只要8槽，当8槽输入后，此时幅宽指示灯亮，开始设定幅宽参数。
二、幅宽设定：
先输入幅宽5，再按“输入”键。输入每一槽的数据5，后均按输入键，待线径指示灯亮后，此时设定线径参数。
三、设定线径：
输入每一槽的实际线径数据后，均按输入键，待总圈数指示灯亮时，设定每一槽的线圈数。 四、设定圈数：
将每一槽的圈数输入后，均按输入键，待起绕慢车设定指示灯亮时，即可设定起绕慢车参数。
五、设定起绕慢车：
输入每一槽的起绕慢车数据为1.0后，均按输入键，待停止慢车指示灯亮时，即设定停止慢车参数。
六、设定停止慢车：
输入每一槽的停止慢车数据值为5-15后，均按输入，此时，高速指示灯亮起，即设定高速参数。
七、设定高速：
输入每一槽数据为99后均按输入键，待低速指示灯亮起即设定低速参数。
八、设定低速：
输入每一槽数据为25后均按输入键，待起绕点指示灯重亮起，此时参数已设定完，再看以下设定。
九、设定排线方向，灯亮为从左至右。绕线方向，灯亮正转。自动归位，灯亮会自动进入下一槽起绕点。自动启动，灯亮会自动从当槽起绕点起绕，（第一槽自动启动灯都不要亮）最后按复位键就进入待机
十、保存方法：
按以上方法设定完成之后，控制器会自动将数据存储在设定的序列段。例如设定是1—8步，数据将会自动存储在1—8步内。
十一、调用数据：
本控制器可存储999步步序，将绕线参数设定完成后可全部存储在里面，调用时输入起始步和结束步即可调出相应的数据。例如：起始步为26、结束步为30，调用方法如下：
“起始步序”数字键 “26”“输入”
“结束步序”数字键 “30”“输入”
