直流电阻速测仪在大电流通断试验中的妙用

【直流电阻】三回路直流电阻测试仪的2大优势和购买建议
直流电阻测试仪主要用于测量电感线圈的直流电阻值，判断线圈质量的好坏，常用的对象就是电力变压器，而电力变压的容量大小不同，所采用直流电阻的电流大小也不同，如果是单体测量直流电阻一般选用单回路的即可，但对于新装电力系统或者是变压器制造厂家，用单体的方式测量就不方便了，不仅效率低，而且对测试仪的输出效率也有一定程度的影响，一般我们建议采用三回路直流电阻测量。

三回路直流电阻优势
（1）三路输出，测量速度快
三回路直流电阻测试仪有单相/ 三相的选择切换按钮，根据不同的需要进行选择，既能测量三相变压器直流电阻，也能测量单相直流电阻，避免频繁换相在测
量，自动计算平衡性，是传统测量的1/3的时间效率。

（2）独立恒流电源，互不影响
从原理来说，这种结构性更好，独立性更强，如果在测量过程中其中某一项发生故障是不影响单相直流电阻数据的测量结果，每一相电源都是独立输出，避免因为一相故障，整个测试仪都无法使用。

购买建议
两种测试仪的技术都是非常成熟，主要根据您的需求考虑，购买时，建议您考虑5A或者以上的电流输出，兼顾更多变压器的容量范围，避免为了节省成本，选购较小电流，万一遇到大中型电力变压器的直流电阻就无法测量了。

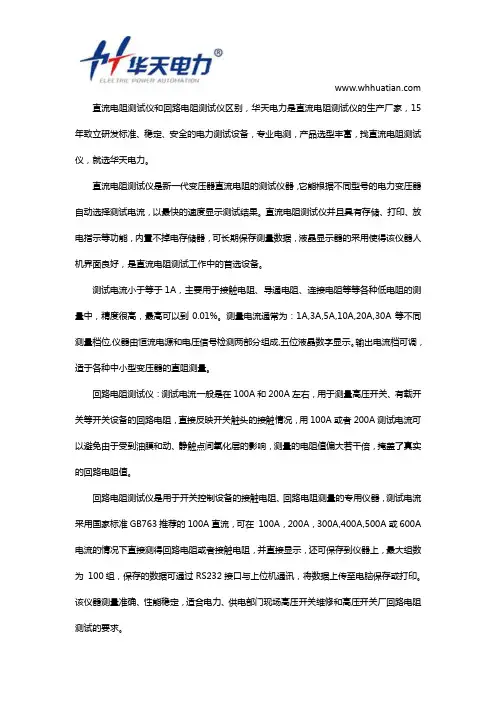

直流电阻测试仪和回路电阻测试仪区别，华天电力是直流电阻测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找直流电阻测试仪，就选华天电力。

直流电阻测试仪是新一代变压器直流电阻的测试仪器，它能根据不同型号的电力变压器自动选择测试电流，以最快的速度显示测试结果。

直流电阻测试仪并且具有存储、打印、放电指示等功能，内置不掉电存储器，可长期保存测量数据，液晶显示器的采用使得该仪器人机界面良好，是直流电阻测试工作中的首选设备。

测试电流小于等于1A，主要用于接触电阻、导通电阻、连接电阻等等各种低电阻的测量中，精度很高，最高可以到0.01%。

测量电流通常为：1A,3A,5A,10A,20A,30A等不同测量档位,仪器由恒流电源和电压信号检测两部分组成,五位液晶数字显示。

输出电流档可调，适于各种中小型变压器的直阻测量。

回路电阻测试仪：测试电流一般是在100A和200A左右，用于测量高压开关、有载开关等开关设备的回路电阻，直接反映开关触头的接触情况，用100A或者200A测试电流可以避免由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。

回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用仪器，测试电流采用国家标准GB763推荐的100A直流，可在100A，200A，300A,400A,500A或600A 电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为100组，保存的数据可通过RS232接口与上位机通讯，将数据上传至电脑保存或打印。

该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

回路电阻测试仪运用脉宽调制式高频开关电源提供大于100A的测试电流，按下测量键时，高频开关电源输出大于100A以上的测试电流，与此同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。

回路电阻测试仪与直流电阻快速测试仪检定规程1. 引言回路电阻测试仪与直流电阻快速测试仪是电力系统中常用的测试仪器，用于测量电路的电阻值。

为了确保测试的准确性和可靠性，对这些测试仪器的检定是至关重要的。

本文将对回路电阻测试仪与直流电阻快速测试仪的检定规程进行详细说明。

2. 检定仪器2.1 回路电阻测试仪：回路电阻测试仪是用于测量电路接地电阻和接触电阻的仪器，主要由测试仪表、测试电源和相应的连接线组成。

2.2 直流电阻快速测试仪：直流电阻快速测试仪用于测量电路的直流电阻，常用于线路接地电阻和金属构件接地电阻的检测。

3. 检定方法3.1 测量原理：回路电阻测试仪的测量原理是通过施加一个恒定电流，测量电路两端的电压来计算电阻。

直流电阻快速测试仪则直接对电路施加直流电压，测量电流大小得到电阻值。

3.2 检定环境：检定过程中应确保无干扰的电气环境，避免电磁干扰和外界噪声对测量结果的影响。

3.3 检定步骤： - 选择合适的检定电阻范围和精度，根据测试仪器的规格要求和性能指标进行设置。

- 连接测试仪器和被测对象，确保连接线路良好导通，减小接触电阻的影响。

- 施加适当的电流或电压，并记录电流或电压数值，确保稳定后进行测量。

- 根据测量结果计算得出电路的电阻值，并与测试仪器的测量范围和精度要求进行对比。

- 根据测试仪器的使用说明书，对测量结果进行修正，消除误差和补偿因素。

3.4 检定结果评定： - 检定结果应与测试仪器的规格要求和性能指标相符合，误差范围应在允许范围内。

- 若测量结果不符合要求，则需对测试仪器进行校准或维修，确保准确性和可靠性。

4. 记录与报告4.1 检定记录：对每次检定过程进行详细记录，包括检定日期、检定人员、被测仪器的规格型号、检定操作步骤、测量结果等。

4.2 报告：在检定完成后，编制检定报告，包括被测仪器的详细信息、检定结果、误差分析等内容，并确保报告的准确性和完整性。

5. 定期检定与维护为确保测试仪器的准确性和可靠性，应定期进行检定和维护。

直流电阻快速测试仪使用注意事项变压器直流电阻快速测试仪是电力部门必备仪器，它能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

为了减轻现场工作人员的工作压力，武汉华超电子仪器设备有限公司研发生产了HCZZ-520A直流电阻快速测试仪。

该仪器采用单片机作为处理的核心，对整机进行控制，自动完成校验、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器的直流电阻。

并且它以操作简单，测试精度高、抗干扰能力强、携带方便等特点深受市场欢迎。

直流电阻快速测试仪使用前需注意1. 使用本仪器前必须认真阅读说明书。

2. 仪器的使用者应具备一般电气常识。

3. 仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4. 仪表应避免长期颠簸和剧烈振动。

5. 对仪器的维修、调试应由专业人员进行。

6. 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7. 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8. 在测试过程中，禁止移动测试夹和供电线路。

直流电阻快速测试仪性能特点1.采用全新电源技术，输出电流大。

2.具有双通道测量及打印功能，可极大的节省时间，更适合绕组的常态和温升试验。

3.速度快，测量结果稳定可靠。

4.测试精度高，重复性好。

5.操作简单，携带方便，适合野外作业。

直流电阻快速测试仪注意事项1.测试时需要切换分接点或者更换接线时，一定要先复位，放电结束后，报警声结束后10s，才可切换分接点或接线点。

2.电流选择需严格参考技术指标内量程，不可超量程或者欠量程操作。

3.使用助磁法时需要将回路中的高压线圈电阻折算进去，避免超量程使用。

4.接线时需注意清理覆盖在变压器绕组引线端的氧化膜，以确保接触良好。
