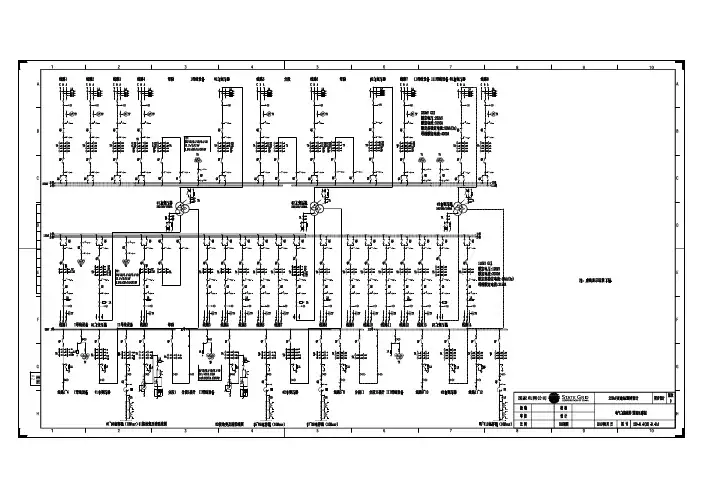

220kV智能变电站典型设计A1图纸及配置方案

直流装置主要有整流、充电、馈电及蓄 电池组成，实现直流电源供给，并配置逆 变设备作为应急电源。
蓄电池安装后要进行充放电试验，施工 单位提供充放电记录；蓄电池室的电气设 备需用防爆型的。所有二次设备的调试应 有记录，调试单位提供调试报告。
6、图像监控及环境监测
图像监控是为了便于观察和记录现场设备 的运行情况及人员进出情况而设置的。
8、几点提示
初涉变电站建设的电气监理人员应注意以 下几点：
1）熟悉工程资料，主要包括批复的可行性研 究报告、施工图及设计文件、设备订货技 术协议、随设备的技术资料等，这些资料 对进行监理活动很有用。
2）熟悉有关规范规程，特别是国网公司的规 定，变化较频繁，要及时掌握，以便执行 。
3）仔细审查施工单位报审的施工组织设计及
（4）电压互感器、避雷器
电压互感器一般是将高压 变为100V电压，主要用 于检测、计量、保护；注 意电压互感器二次侧不允 许短路。
避雷器用于线路过电压保 护，防止设备及线路因过 电压而损坏。
注意以上两种设备应在开 关设备及母线耐压试验完 成后安装。

（5）GIS安装的一般要求
a.安装环境清洁，空气湿度符合规定要求。 b.法兰对接前，各法兰面、密封槽、密封圈光 洁、无损伤，合拢前，母线筒已清洁，密封剂 已均匀涂抹，对接过程测量法兰间隙均匀，螺 栓的紧固均用力矩扳手，力矩值符合要求。 c.各气室真空处理合格，SF6气体充装后微水测 试合格，用灵敏度不低于10的负六次方SF6检 漏仪检漏不报警，年泄漏率小于1%。
(2)主变附属设备
主变附属设备主要有中性点隔 离开关、中性点放电间隙、中 性点避雷器（图片上左侧支架 上部分级下图），充氮灭火装 置（图片上右侧红色部分）等 组成。

电气设备监测与故障诊断作业智能变电站学院：电子信息专业:电气工程及其自动化班级：13级01班姓名：苗增学号：41303040134智能化变电站建设苗增西安工程大学电气工程及其自动化系，临潼，710600摘要：智能变电站是由智能化一次设备、网络化二次设备在IEC61850通信协议基础上分层构建，能够实现智能设备间信息共享和互操作的现代化变电站.与常规变电站相比，智能化变电站间隔层和站控层的设备及网络接口仅接口和通信模型发生了变化，但过程层却由传统的电流、电压互感器、一次设备以及一次设备与二次设备之间的电缆连接，改变为电子式互感器、智能化一次设备、合并单元、光纤连接等内容。

1。

智能化变电站的体系结构与通讯网络IEC61850将智能变电站分为过程层、间隔层和站控层，各层内部及各层之间采用高速网络通信。

整个系统的通讯网络可以分为:站控层和间隔层之间的站控层通讯网、以及间隔层和过程层之间的过程层通讯网。

站控层通信全面采用IEC61850标准，监控后台、远动通信管理机和保护信息子站均可直接接入IEC61850装置。

同时提供了完备的IEC61850工程工具，用以生成符合IEC61850-6规范的SCL文件,可在不同厂家的工程工具之间进行数据信息交互.2。

间隔层通讯网采用星型网络架构，在该网络上同时实现跨间隔的横向联锁功能。

110kV及以下电压等级的变电站自动化系统可采用单以太网，110kV以上电压等级的变电站自动化系统需采用双以太网.智能化变电站通讯结构见如下示意图：3。

PRS7000变电站自动化系统3.1.技术特点采用分层分布、面向对象的设计思想;支持IEC61850标准，间隔层测控/保护装置全面通过中国电科院RTU 检测中心的一致性测试和荷兰KEMA公司IEC61850一致性测试及认证；当地监控系统适用于多操作系统（Windows/UNIX/Linux），多硬件系统（32位/64位）的混合平台；当地监控系统采用图库一体化设计,并内嵌了操作票和一体化五防等功能；采用嵌入式软/硬件设计技术，实现了变电站层通信平台的通用化和装置化，可以方便地满足不同应用场合的需要;间隔层测控/保护装置采用了网络化硬件平台，实现了硬件的标准化、模块化,方便配置和扩展。

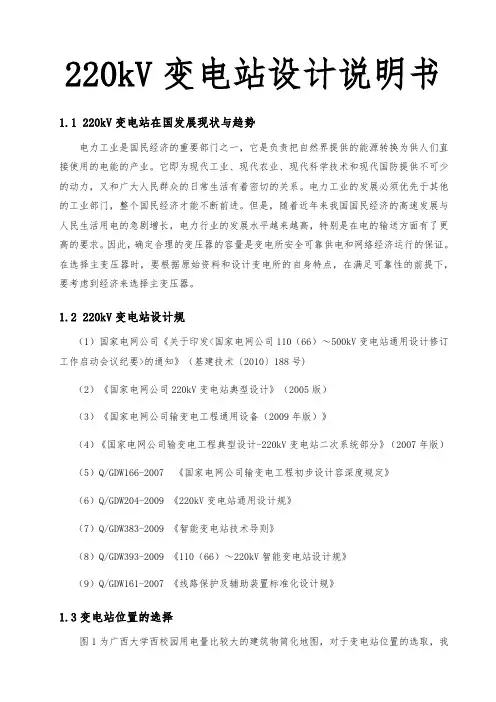

220kV变电站设计说明书1.1 220kV变电站在国发展现状与趋势电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。

它即为现代工业、现代农业、现代科学技术和现代国防提供不可少的动力，又和广大人民群众的日常生活有着密切的关系。

电力工业的发展必须优先于其他的工业部门，整个国民经济才能不断前进。

但是，随着近年来我国国民经济的高速发展与人民生活用电的急剧增长，电力行业的发展水平越来越高，特别是在电的输送方面有了更高的要求。

因此，确定合理的变压器的容量是变电所安全可靠供电和网络经济运行的保证。

在选择主变压器时，要根据原始资料和设计变电所的自身特点，在满足可靠性的前提下，要考虑到经济来选择主变压器。

1.2 220kV变电站设计规（1）国家电网公司《关于印发<国家电网公司110（66）～500kV变电站通用设计修订工作启动会议纪要>的通知》（基建技术〔2010〕188号)（2）《国家电网公司220kV变电站典型设计》（2005版）（3）《国家电网公司输变电工程通用设备（2009年版）》（4）《国家电网公司输变电工程典型设计-220kV变电站二次系统部分》（2007年版）（5）Q/GDW166-2007 《国家电网公司输变电工程初步设计容深度规定》（6）Q/GDW204-2009 《220kV变电站通用设计规》（7）Q/GDW383-2009 《智能变电站技术导则》（8）Q/GDW393-2009 《110（66）～220kV智能变电站设计规》（9）Q/GDW161-2007 《线路保护及辅助装置标准化设计规》1.3变电站位置的选择图1为广西大学西校园用电量比较大的建筑物简化地图，对于变电站位置的选取，我们通常选择图形的几何中心位置，但根据实际情况，我们应该考虑到：第一，为保证安全，变电站应该选择放在人少走动的位置。

第二，变电站的选择应该距离二级负荷比较近的位置,这样可以保证在发生故障的时候二级负荷仍然能够得到供电。

220kV变电站一次设计
介绍
本文档旨在对220kV变电站一次设计进行概述和分析。

其中包括变电站的基本概念、设计要求和关键考虑因素，以及必要的技术规范和安全措施等内容。

变电站基本概念
变电站定义
变电站是用于将电能从高压输电线路转换为适用于配电系统和用户的低压电能的设施。

变电站分类
- 220kV变电站属于高压变电站，通常用于传输长距离和大功率的电能。

- 一次设计指的是该变电站的主要设备和布置设计。

设计要求和关键考虑因素
设计要求
- 220kV变电站应满足电力系统的可靠性和稳定性要求。

- 设计应考虑变电站的安全运行、维护和管理。

- 考虑变电站的扩容和可持续发展。

关键考虑因素
- 变电站的布局和场地选择。

- 电力系统负荷计算和容量规划。

- 主要设备的选型和配置。

- 系统的绝缘和接地设计。

- 保护和自动化系统的设计。

- 安全和环境保护要求的满足。

技术规范和安全措施
技术规范
- 设计应符合相关的电力行业标准和规范要求。

- 按照国家或地方的法律法规执行。

安全措施
- 设计中应考虑安全运行和保护人员的要求。

- 按照相关安全规程对设备和系统进行检测和测试。

总结
本文档对220kV变电站一次设计进行了简要介绍，并提出了设计要求、关键考虑因素、技术规范和安全措施等方面的内容。

在进行设计时，应遵循相关规范和标准，保证变电站的可靠性、安全性和可持续性发展。
