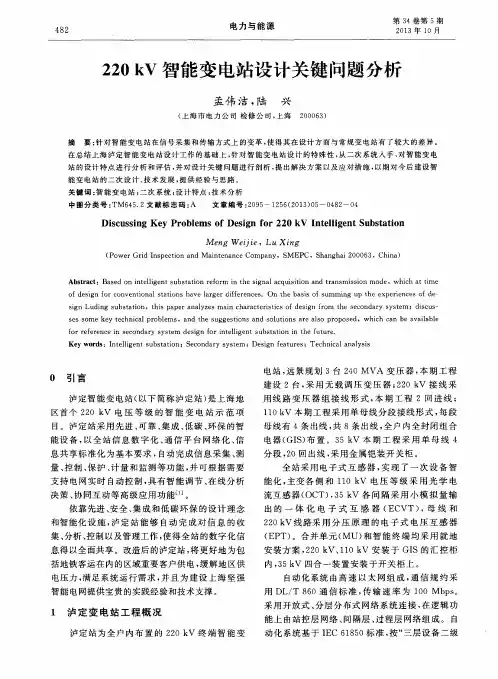

220kV智能变电站设计关键问题分析

智能电网模式下 220kV变电二次设计要点探析摘要：变电站的数量在不断增多，这可以很大的满足用户对电能的需求，在智能电网不断普及的环境下，相关设计人员制定了220kV变电站二次设计方案，设计人员需要结合二次设计的新要求，降低变电站运行的成本，还要保证运行的安全性以及可靠性。

我国综合自动化技术越来越成熟，但是也有的设备存在质量问题，需要及时更换，变电站的管理者需要增加资金的投入，购买一些新型的二次设备，这也是保证变电站高效、稳定、节能运行的有效措施。

关键词：智能电网模式；220kV变电二次系统；设计要点前言当前社会，智能电网的普及率越来越高，在智能电网的模式下，需要对220kV的变电站进行二次设计，相关工作人员对这次设计提出了新的要求。

本文对智能变电站进行了介绍，还对变电二次设计关键技术进行了探讨，希望对相关设计人员提供一定帮助，从而对变电二次设计方案进行更好的优化。

1智能变电站简介智能变电站是智能电网模式不断普及的产物，在变电站中应用的技术都比较先进，设备的性能也比较优良。

随着电力行业的不断发展，国家电网对智能变电站的运行提出了更高的要求，相关领导者结合国家电网守则制定出了标准与技术文件，但是由于地区差异，这些标准并不统一。

国家电网为了实现智能电网的推广，对相关技术进行改进与优化，还实行了试点运行，对变电站的运行系统进行优化，还对资源进行了优化配置，这有利于提高资源的利用率，实现变电站的可持续发展。

2智能电网模式下220kV变电二次设计的关键技术2.1测控整合以及防护可以通过变电二次设计得抽空整合以及防护达到使平柜数量减少的目的，就产品的开发层面而言，变电站的测控整合以及防护并没有受技术方面的影响。

就工程层面而言，工程的施工、设计、建设都不会存在技术上的问题，相对来说220kV的电压防护功能级数也比较高，对电网的保护主要是利用双套防护和单套测控，达到统一整合测控和防护功能的目的。

在一定程度上，增加了电网的建设成本，但同时也保证了电网的安全，体现出电网防护的重要性。

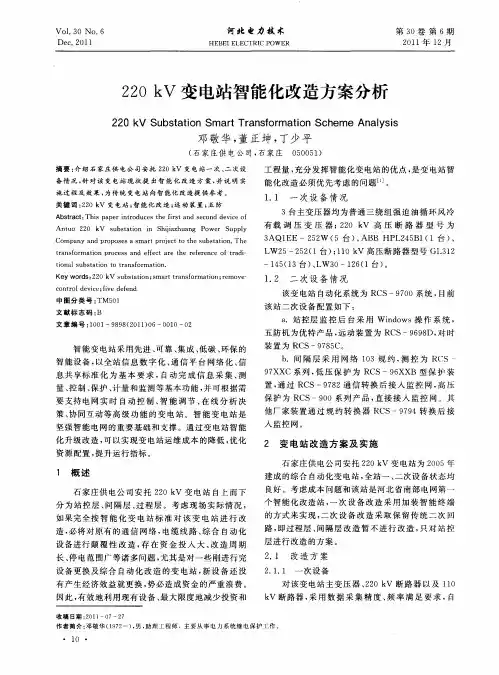

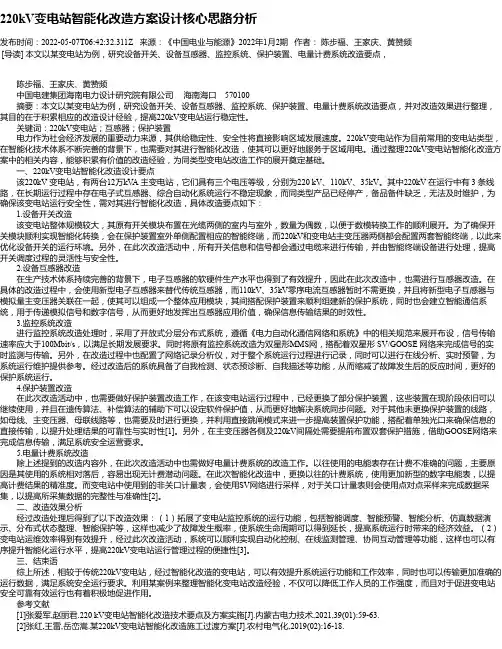

220kV变电站智能化改造方案设计核心思路分析发布时间：2022-05-07T06:42:32.311Z 来源：《中国电业与能源》2022年1月2期作者：陈步福、王家庆、黄赞频[导读] 本文以某变电站为例，研究设备开关、设备互感器、监控系统、保护装置、电量计费系统改造要点，陈步福、王家庆、黄赞频中国电建集团海南电力设计研究院有限公司海南海口 570100摘要：本文以某变电站为例，研究设备开关、设备互感器、监控系统、保护装置、电量计费系统改造要点，并对改造效果进行整理，其目的在于积累相应的改造设计经验，提高220kV变电站运行稳定性。

关键词：220kV变电站；互感器；保护装置电力作为社会经济发展的重要动力来源，其供给稳定性、安全性将直接影响区域发展速度。

220kV变电站作为目前常用的变电站类型，在智能化技术体系不断完善的背景下，也需要对其进行智能化改造，使其可以更好地服务于区域用电。

通过整理220kV变电站智能化改造方案中的相关内容，能够积累有价值的改造经验，为同类型变电站改造工作的展开奠定基础。

一、220kV变电站智能化改造设计要点该220kV 变电站，有两台12万kV A 主变电站，它们具有三个电压等级，分别为220 kV、110kV、35kV。

其中220kV 在运行中有 3 条线路，在长期运行过程中存在电子式互感器、综合自动化系统运行不稳定现象，而同类型产品已经停产，备品备件缺乏，无法及时维护，为确保该变电站运行安全性，需对其进行智能化改造，具体改造要点如下：1.设备开关改造该变电站整体规模较大，其原有开关模块布置在光缆两侧的室内与室外，数量为偶数，以便于数模转换工作的顺利展开。

为了确保开关模块顺利实现智能化转换，会在保护装置室外单侧配置相应的智能终端，而220kV和变电站主变压器两侧都会配置两套智能终端，以此来优化设备开关的运行环境。

另外，在此次改造活动中，所有开关信息和信号都会通过电缆来进行传输，并由智能终端设备进行处理，提高开关调度过程的灵活性与安全性。

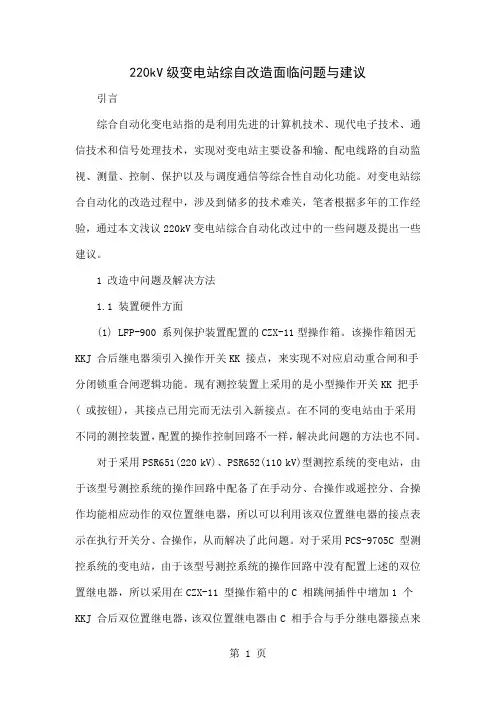

220kV级变电站综自改造面临问题与建议引言综合自动化变电站指的是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合性自动化功能。

对变电站综合自动化的改造过程中，涉及到储多的技术难关，笔者根据多年的工作经验，通过本文浅议220kV变电站综合自动化改过中的一些问题及提出一些建议。

1 改造中问题及解决方法1.1 装置硬件方面(1) LFP-900 系列保护装置配置的CZX-11型操作箱。

该操作箱因无KKJ 合后继电器须引入操作开关KK 接点，来实现不对应启动重合闸和手分闭锁重合闸逻辑功能。

现有测控装置上采用的是小型操作开关KK 把手( 或按钮)，其接点已用完而无法引入新接点。

在不同的变电站由于采用不同的测控装置，配置的操作控制回路不一样，解决此问题的方法也不同。

对于采用PSR651(220 kV)、PSR652(110 kV)型测控系统的变电站，由于该型号测控系统的操作回路中配备了在手动分、合操作或遥控分、合操作均能相应动作的双位置继电器，所以可以利用该双位置继电器的接点表示在执行开关分、合操作，从而解决了此问题。

对于采用PCS-9705C 型测控系统的变电站，由于该型号测控系统的操作回路中没有配置上述的双位置继电器，所以采用在CZX-11 型操作箱中的C 相跳闸插件中增加1 个KKJ 合后双位置继电器，该双位置继电器由C 相手合与手分继电器接点来启动和返回，可利用该接点来表示在执行开关分、合操作，从而解决了此问题。

(2) RCS-900 系列保护装置配置的CZX-12R型操作箱。

该操作箱中已配置了KKJ 合后双位置继电器，不需要引入操作开关KK 接点，本身就能够配合重合闸实现不对应启动重合闸和手分闭锁重合闸逻辑功能。

(3) RCS-941(LFP-941) 系列保护装置配置的自带操作回路。

该操作回路中也已配置了KKJ 合后双位置继电器，本身能够配合重合闸实现上述逻辑功能，但由于该操作回路中没有配置R，Q 接线端子，与母线保护配合时，应将母线保护运用跳闸回路接入手动分闸回路，从而实现母线保护动作跳开断路器闭锁重合闸功能。

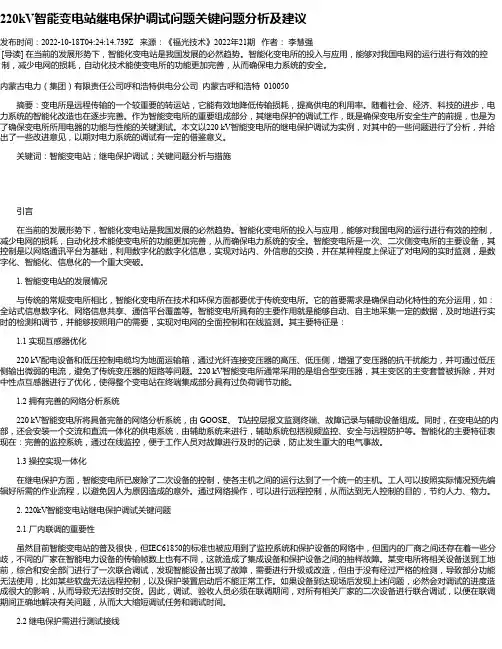

220kV智能变电站继电保护调试问题关键问题分析及建议发布时间：2022-10-18T04:24:14.739Z 来源：《福光技术》2022年21期作者：李慧强[导读] 在当前的发展形势下，智能化变电站是我国发展的必然趋势。

智能化变电所的投入与应用，能够对我国电网的运行进行有效的控制，减少电网的损耗，自动化技术能使变电所的功能更加完善，从而确保电力系统的安全。

内蒙古电力（集团）有限责任公司呼和浩特供电分公司内蒙古呼和浩特 010050摘要：变电所是远程传输的一个较重要的转运站，它能有效地降低传输损耗，提高供电的利用率。

随着社会、经济、科技的进步，电力系统的智能化改造也在逐步完善。

作为智能变电所的重要组成部分，其继电保护的调试工作，既是确保变电所安全生产的前提，也是为了确保变电所所用电器的功能与性能的关键测试。

本文以220 kV智能变电所的继电保护调试为实例，对其中的一些问题进行了分析，并给出了一些改进意见，以期对电力系统的调试有一定的借鉴意义。

关键词：智能变电站；继电保护调试；关键问题分析与措施引言在当前的发展形势下，智能化变电站是我国发展的必然趋势。

智能化变电所的投入与应用，能够对我国电网的运行进行有效的控制，减少电网的损耗，自动化技术能使变电所的功能更加完善，从而确保电力系统的安全。

智能变电所是一次、二次侧变电所的主要设备，其控制是以网络通讯平台为基础，利用数字化的数字化信息，实现对站内、外信息的交换，并在某种程度上保证了对电网的实时监测，是数字化、智能化、信息化的一个重大突破。

1. 智能变电站的发展情况与传统的常规变电所相比，智能化变电所在技术和环保方面都要优于传统变电所。

它的首要需求是确保自动化特性的充分运用，如：全站式信息数字化、网络信息共享、通信平台覆盖等。

智能变电所具有的主要作用就是能够自动、自主地采集一定的数据，及时地进行实时的检测和调节，并能够按照用户的需要，实现对电网的全面控制和在线监测。

浅析220kV智能变电站设计方案【摘要】智能变电站是未来变电站系统发展趋势，其信息共享化、通信规约标准化、设备智能化使得电力系统的安全性和可靠性大大提升。

本文通过对智能变电站结构以及关键技术的介绍，并结合南溪变电站实例，说明了智能变电站的实用性和可靠性。

【关键词】智能电网；变电站；电子式互感器引言随着全球经济社会的发展，世界各国的电网规模不断扩大，影响电力系统安全运行的不确定因素和潜在风险随之增加，而用户对电力供应的安全可靠性和质量要求越来越高[1]。

电力发展所面临的资源和环境压力越来越大，节能减排、绿色能源、可持续发展成为各国关注的焦点[2]。

智能电网在欧美的发展始于21世纪初，其安全可靠、高效绿色的特点为世界各国电力行业开辟了更新、更深入的发展空间。

而我国针对世界智能电网的发展趋势也提出了具有中国特色的智能电网发展战略：建设以特高压电网为骨干网架的坚强智能电网。

1 智能变电站设计概述1.1 智能变电站内涵变电站是输配电系统中变电部分重要的信息源和执行终端，在智能化的过程中，变电站智能化是最为核心的部分之一。

电网技术的飞速发展，区域电网的大规模互联以及新能源的大规模接入，给变电站的发展带来了挑战同时也带来了机遇，对变电站的功能提出了更高的要求。

智能变电站的智能化体现在设备智能化、网络智能化和功能智能化。

即采用绿色、高效、可靠、集成的智能化设备，通过网络化的通信平台实现信息数字化、共享化和标准化，最终达到电网的实时调节、自动控制、在线分析等高级应用功能。

传统变电站存在很多问题，包括设备间互操作性弱、信息共享化差、二次电缆接线繁杂，这些问题使得电力系统的可靠性变差，对继电保护也有很大影响。

传统变电站无法满足智能电网对数据实时性、共享性以及高级功能的需求，因此，智能变电站已经成为变电站自动化系统的发展趋势。

智能变电站具有以下优势：（1）可靠性。

变电站的最基本也是最主要的要求就是可靠性，智能变电站在可靠性方面具有优秀的自诊和自治功能，能够对设备故障进行可靠预警，使得供电可靠性得到大大提高，减少系统损失。

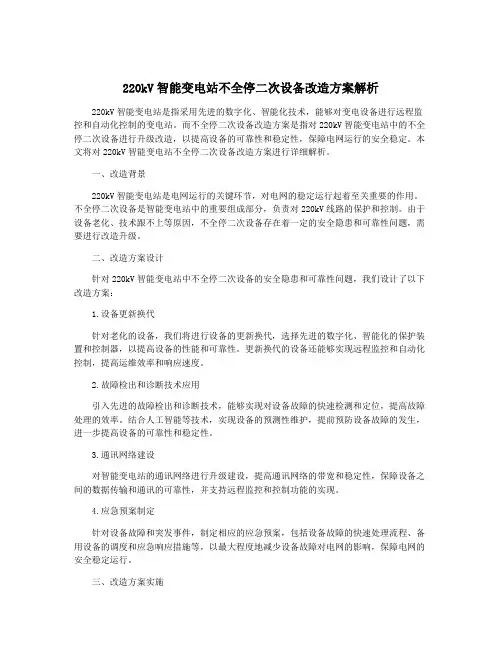

220kV智能变电站不全停二次设备改造方案解析220kV智能变电站是指采用先进的数字化、智能化技术，能够对变电设备进行远程监控和自动化控制的变电站。

而不全停二次设备改造方案是指对220kV智能变电站中的不全停二次设备进行升级改造，以提高设备的可靠性和稳定性，保障电网运行的安全稳定。

本文将对220kV智能变电站不全停二次设备改造方案进行详细解析。

一、改造背景220kV智能变电站是电网运行的关键环节，对电网的稳定运行起着至关重要的作用。

不全停二次设备是智能变电站中的重要组成部分，负责对220kV线路的保护和控制。

由于设备老化、技术跟不上等原因，不全停二次设备存在着一定的安全隐患和可靠性问题，需要进行改造升级。

二、改造方案设计针对220kV智能变电站中不全停二次设备的安全隐患和可靠性问题，我们设计了以下改造方案：1.设备更新换代针对老化的设备，我们将进行设备的更新换代，选择先进的数字化、智能化的保护装置和控制器，以提高设备的性能和可靠性。

更新换代的设备还能够实现远程监控和自动化控制，提高运维效率和响应速度。

2.故障检出和诊断技术应用引入先进的故障检出和诊断技术，能够实现对设备故障的快速检测和定位，提高故障处理的效率。

结合人工智能等技术，实现设备的预测性维护，提前预防设备故障的发生，进一步提高设备的可靠性和稳定性。

3.通讯网络建设对智能变电站的通讯网络进行升级建设，提高通讯网络的带宽和稳定性，保障设备之间的数据传输和通讯的可靠性，并支持远程监控和控制功能的实现。

4.应急预案制定针对设备故障和突发事件，制定相应的应急预案，包括设备故障的快速处理流程、备用设备的调度和应急响应措施等，以最大程度地减少设备故障对电网的影响，保障电网的安全稳定运行。

三、改造方案实施针对以上设计的改造方案，我们将按照以下步骤进行实施：1.设备更新换代选择可靠性高、性能优越的数字化、智能化保护装置和控制器，并进行设备的替换和更新。

2.故障检出和诊断技术应用引入先进的故障检出和诊断技术，对设备进行检测和诊断，并对设备进行预防性维护。

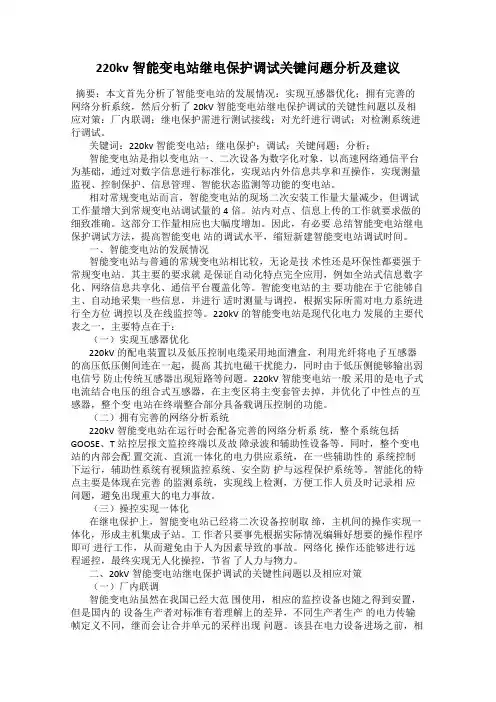

220kv智能变电站继电保护调试关键问题分析及建议摘要：本文首先分析了智能变电站的发展情况：实现互感器优化；拥有完善的网络分析系统，然后分析了20kV智能变电站继电保护调试的关键性问题以及相应对策：厂内联调；继电保护需进行测试接线；对光纤进行调试；对检测系统进行调试。

关键词：220kv智能变电站；继电保护；调试；关键问题；分析；智能变电站是指以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字信息进行标准化，实现站内外信息共享和互操作，实现测量监视、控制保护、信息管理、智能状态监测等功能的变电站。

相对常规变电站而言，智能变电站的现场二次安装工作量大量减少，但调试工作量增大到常规变电站调试量的4倍。

站内对点、信息上传的工作就要求做的细致准确。

这部分工作量相应也大幅度增加。

因此，有必要总结智能变电站继电保护调试方法，提高智能变电站的调试水平，缩短新建智能变电站调试时间。

一、智能变电站的发展情况智能变电站与普通的常规变电站相比较，无论是技术性还是环保性都要强于常规变电站。

其主要的要求就是保证自动化特点完全应用，例如全站式信息数字化、网络信息共享化、通信平台覆盖化等。

智能变电站的主要功能在于它能够自主、自动地采集一些信息，并进行适时测量与调控，根据实际所需对电力系统进行全方位调控以及在线监控等。

220kV的智能变电站是现代化电力发展的主要代表之一，主要特点在于：（一）实现互感器优化220kV的配电装置以及低压控制电缆采用地面漕盒，利用光纤将电子互感器的高压低压侧间连在一起，提高其抗电磁干扰能力，同时由于低压侧能够输出弱电信号防止传统互感器出现短路等问题。

220kV智能变电站一般采用的是电子式电流结合电压的组合式互感器，在主变区将主变套管去掉，并优化了中性点的互感器，整个变电站在终端整合部分具备载调压控制的功能。

（二）拥有完善的网络分析系统220kV智能变电站在运行时会配备完善的网络分析系统，整个系统包括GOOSE、T站控层报文监控终端以及故障录波和辅助性设备等。

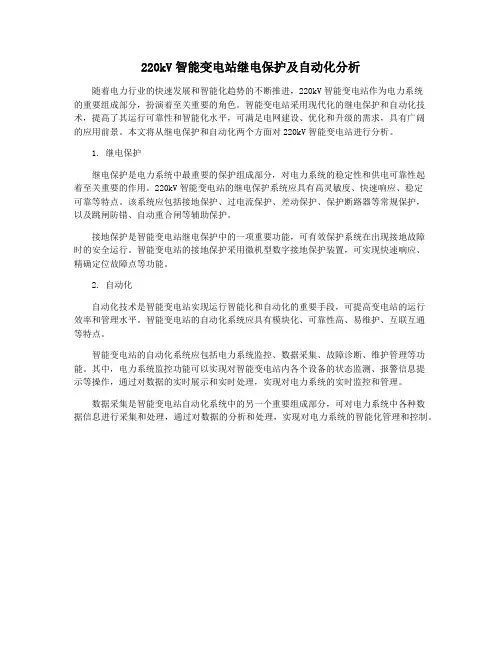

220kV智能变电站继电保护及自动化分析随着电力行业的快速发展和智能化趋势的不断推进，220kV智能变电站作为电力系统的重要组成部分，扮演着至关重要的角色。

智能变电站采用现代化的继电保护和自动化技术，提高了其运行可靠性和智能化水平，可满足电网建设、优化和升级的需求，具有广阔的应用前景。

本文将从继电保护和自动化两个方面对220kV智能变电站进行分析。

1. 继电保护继电保护是电力系统中最重要的保护组成部分，对电力系统的稳定性和供电可靠性起着至关重要的作用。

220kV智能变电站的继电保护系统应具有高灵敏度、快速响应、稳定可靠等特点。

该系统应包括接地保护、过电流保护、差动保护、保护断路器等常规保护，以及跳闸防错、自动重合闸等辅助保护。

接地保护是智能变电站继电保护中的一项重要功能，可有效保护系统在出现接地故障时的安全运行。

智能变电站的接地保护采用微机型数字接地保护装置，可实现快速响应、精确定位故障点等功能。

2. 自动化自动化技术是智能变电站实现运行智能化和自动化的重要手段，可提高变电站的运行效率和管理水平。

智能变电站的自动化系统应具有模块化、可靠性高、易维护、互联互通等特点。

智能变电站的自动化系统应包括电力系统监控、数据采集、故障诊断、维护管理等功能。

其中，电力系统监控功能可以实现对智能变电站内各个设备的状态监测、报警信息提示等操作，通过对数据的实时展示和实时处理，实现对电力系统的实时监控和管理。

数据采集是智能变电站自动化系统中的另一个重要组成部分，可对电力系统中各种数据信息进行采集和处理，通过对数据的分析和处理，实现对电力系统的智能化管理和控制。

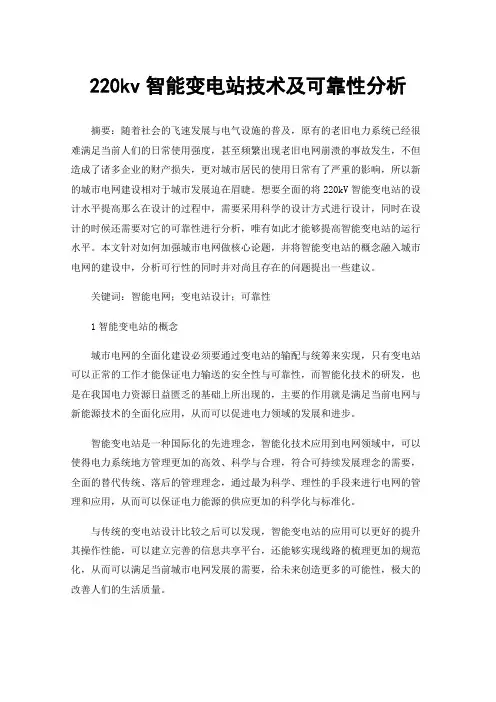

220kv智能变电站技术及可靠性分析摘要：随着社会的飞速发展与电气设施的普及，原有的老旧电力系统已经很难满足当前人们的日常使用强度，甚至频繁出现老旧电网崩溃的事故发生，不但造成了诸多企业的财产损失，更对城市居民的使用日常有了严重的影响，所以新的城市电网建设相对于城市发展迫在眉睫。

想要全面的将220kV智能变电站的设计水平提高那么在设计的过程中，需要采用科学的设计方式进行设计，同时在设计的时候还需要对它的可靠性进行分析，唯有如此才能够提高智能变电站的运行水平。

本文针对如何加强城市电网做核心论题，并将智能变电站的概念融入城市电网的建设中，分析可行性的同时并对尚且存在的问题提出一些建议。

关键词：智能电网；变电站设计；可靠性1智能变电站的概念城市电网的全面化建设必须要通过变电站的输配与统筹来实现，只有变电站可以正常的工作才能保证电力输送的安全性与可靠性，而智能化技术的研发，也是在我国电力资源日益匮乏的基础上所出现的，主要的作用就是满足当前电网与新能源技术的全面化应用，从而可以促进电力领域的发展和进步。

智能变电站是一种国际化的先进理念，智能化技术应用到电网领域中，可以使得电力系统地方管理更加的高效、科学与合理，符合可持续发展理念的需要，全面的替代传统、落后的管理理念，通过最为科学、理性的手段来进行电网的管理和应用，从而可以保证电力能源的供应更加的科学化与标准化。

与传统的变电站设计比较之后可以发现，智能变电站的应用可以更好的提升其操作性能，可以建立完善的信息共享平台，还能够实现线路的梳理更加的规范化，从而可以满足当前城市电网发展的需要，给未来创造更多的可能性，极大的改善人们的生活质量。

从目前的实际情况来分析，智能变电站的应用可以使得电力的统筹更加的科学化，工作效率也更高，能够准确的评估设备所存在的问题，从而可以给城市提供充足的电力供应，还能够避免因为断电等故障问题的出现而产生的严重经济损失。

智能变电站在应用之后，其信息共享方面与传统的变电站也存在很明显的区别，前者可以使得信息传输更快、更广、效率更高。

220kV智能变电站二次系统的设计摘要：根据我国电网公司对于智能电网的发展展望，智能变电站已经成为电网建设的重点。

其中220kV智能变电站的二次系统的设计工作尤为重要，本文对220kV智能变电站二次系统的设计问题、结构和优化方案进行了分析和探讨。

关键词：220kV智能变电站；二次系统；设计一、概述智能变电站二次系统设计中的问题根据我国电网公司对于智能电网的发展展望，智能变电站已经成为电网建设的重点。

二次系统的设计中涉及到众多一次设备和二次设备，承担着发电、配电和输电这些重要工作，对整个电网的正常运营具有重要影响。

我国现阶段运营的智能变电站在二次系统的设计中存在不少子系统，对于维护变电站和电网的顺利运行并不可靠，其主要问题有：第一，各级子系统间因为分属于不同专业而被单独设立，为主站进行数据计算增加了难度；第二，传统的设计方案中，站控层设备比较冗杂，间隔层与过程层中的设备没有进行整合，具有优化空间；第三，传统的二次系统设计不能适应数字化测控体系的要求。

针对这些问题，220kV智能变电站的二次系统设计应当以自动化技术和信息化技术作为基础，构建更加高效、灵活的设备结构，适应智能电网时代的发电、配电和输电的需求，并保障电网的可靠性，兼顾灵活性和安全性。

二、智能变电站二次系统的常规设计流程（一）绘制SV与GOOSE 信息流图在对设备类型、保护测控原理、自动化目标、间隔设计进行过分析研究之后，着手绘制SV和GOOSE 信息流图，将设备之间的逻辑关系表现在两份信息流图纸上。

其中，SV信息流图与传统的保护原理图、电流和电压回路图的主要功能类似，能表达出电流数据流和电压数据流之间的连接关系；GOOSE 信息流图集中体现了信息传输和设备控制的逻辑原理。

SV和GOOSE 信息流图的绘制涵盖了信息流向、信息传输回路两个部分的内容。

信息流向能表现出SV 和 GOOSE信息所采用的传输路径，展现出该设计是否使用了交换机，明确了信息流向。

220kV智能变电站改造升级设计方案优化研究由于早期试点建设的220kV智能变电站存在的不同层次的问题，如何制定在运变电站相关设备的升级改造方案并对其进行优化研究也就显得特别重要。

本文从不同角度分析了拟改造的在运220kV智能变电站的存在的问题，阐述了220kV智能变电站升级改造方案中应侧重解决的问题，研究了优化升级改造方案的方法。

标签：智能变电站;改造升级;设计方案;优化研究引言智能变电站二次设备相关技术发展至今，一直都处在探索实践过程中。

从十多年前的试点建设、到近5年的逐步推广应用，两大电网公司都进行了多轮次的技术更新和迭代。

智能化二次设备、智能化变电站相关的技术标准、设备采购规范及运維管理制度也都在发展中逐步形成、完善。

遵照电网二次设备使用寿命不超过12年的标准及最新下发的反事故措施，在运的220kV智能变电站面临改造升级的迫切需要，如何改造升级使之能满足当前的最新装备技术导则和运行维护管理要求也就显得至关重要。

由于采用智能化二次设备的变电站在二次设备配置、网络通信和运行维护组织结构上与采用常规二次设备的变电站有很大的不同，使得其继电保护系统、计算机监控系统与常规变电站的相比在信息交互和协同控制上有明显优势，但亦存在着一些亟待解决的问题。

因此，在进行升级改造设计方案优化研究时就必须围绕其存着的可能造成一级电网事故的较严重问题展开。

1 220kV智能变电站的现状由于220kV变电站作为中间枢纽对电网的运行起着决定性作用，进行智能化试点建设的意义尤为突出。

早期的智能化变电站由于技术实现路线、智能化二次设备性能和相关配套的一次设备参数等都没有统一要求和规范可循，使得已投运变电站的智能化技术方案五花八门。

早期试点建设的220kV智能变电站时各类技术方案涌现，对各种技术的认识不深刻，对各种技术路线及其产品稳定性、可靠性鉴定评价不全面，使得不少220kV变电站智能化系统在设计、制造及运行管理维护上都存在着一些先天的、固有的技术缺陷。

区域治理 智能电力与应用现阶段，我国已经在大范围内普及智能变电站，智能变电站与普通的常规变电站相比较，无论是技术性还是环保性都要强于常规变电站。

220kV的智能变电站就是现代化电力发展的主要代表之一，下文将对220KV智能变电站继电保护调试的关键问题及解决措施进行分析。

一、智能变电站概况智能变电站采用一种新型的变电站建设运行和管理方式，和传统的变电运行工作模式相比，智能变电站的运行管理自动化程度、智能化程度更高，环保性能、综合效益以及技术水平更高，在信息化程度、数字化程度以及信息资源共享程度方面的优势都非常明显。

智能变电站能够自动搜集整理变电站设备运行相关状态信息，在此基础上自动执行变电运行指令，减少了变电运行的人力资源投入，减少了很多人工差错，提高了变电运行的效率和可靠性。

二、继电保护调试中的关键问题2.1网络状态监测系统调试网络报文记录分析仪(简称网分) 可以非常有效地对过程层与站控层网络中的通信报文进行记录，在此基础上，对其实施针对性地多元化分析，随时对二次设备等出现的故障报警。

通过网络实现保护装置的电流、电压采样与跳闸，所以，其运行可靠性主要是由站内SV、GOOSE网络通信状况所决定。

常规变电站并不能实时对SV、GOOSE网络状态进行监测， 而仅仅通过网分对网络进行监测。

调试环节，监测网络报文属于其中十分重要的工作。

网分并非单纯的在事故调查分析中发挥作用，同时还属于检修二次设备状态的关键方式。

2.2厂内联调智能变电站虽然在我国已经大范围使用，相应的监控设备也随之得到安置，但是国内的设备生产者对标准有着理解上的差异，不同生产者生产的电力传输帧定义不同，继而会让合并单元的采样出现问题。

在电力设备进场之前，相应厂家以及集成商已经进行过厂内联调，通过此方式能够及时发现设备存在的问题，继而升级。

例如：220kV的保护设备升级后，软压板无法通过远程遥控进行操作。

由此可见，在厂内联调时现场的调试人员、验收人员需要对所有的设备进行联合调试，二次设备产生的问题必须要在厂内联调过程中解决，从而减少现场调试工作的强度。

《山西晋中介休220kV智能变电站设计》篇一一、引言随着电力需求的不断增长和电力系统的智能化发展，变电站作为电力系统的重要组成部分，其设计水平直接关系到电力系统的安全、稳定和高效运行。

本文以山西晋中介休220kV智能变电站设计为例，详细阐述了智能变电站的设计原则、设计内容和设计过程中的关键问题，为相关领域的工程实践提供了理论支持和技术指导。

二、设计原则山西晋中介休220kV智能变电站设计遵循了以下原则：1. 安全性：在设计中充分考虑了设备的可靠性、稳定性和安全性，确保变电站运行的安全。

2. 智能化：采用先进的智能技术，实现变电站的自动化、信息化和智能化。

3. 节能环保：在设计过程中，注重节能环保，降低能耗，减少对环境的影响。

4. 可操作性：设计易于操作和维护，便于管理和检修。

三、设计内容山西晋中介休220kV智能变电站设计包括以下内容：1. 总体设计：根据实际情况，确定了变电站的规模、布局和主要设备选型。

2. 一次系统设计：包括主变压器、高压开关设备、互感器、避雷器等设备的选型和配置。

3. 二次系统设计：包括保护与控制、测量与计量、通信与监控等系统的设计。

4. 智能化系统设计：包括智能监控系统、智能保护与控制、智能测量与计量等。

5. 防雷与接地系统设计：确保变电站的防雷和接地安全可靠。

四、关键问题及解决方案在山西晋中介休220kV智能变电站设计中，关键问题及解决方案如下：1. 设备选型与配置：根据实际需求和设备性能，选择合适的设备并进行合理配置，确保设备的可靠性和稳定性。

2. 智能化技术应用：采用先进的智能化技术，实现变电站的自动化、信息化和智能化，提高变电站的运行效率和安全性。

3. 通信与监控系统设计：建立完善的通信与监控系统，实现变电站的远程监控和管理，提高管理效率。

4. 防雷与接地系统优化：针对当地气候条件和地理环境，优化防雷与接地系统设计，确保变电站的安全运行。

五、结论山西晋中介休220kV智能变电站设计是一项复杂的工程实践，需要遵循一定的设计原则和规范。

试论220kV智能变电站继电保护调试关键问题及建议主要研究220kV智能变电站继电保护调试关键问题，分析了智能变电站的技术组成和继电保护调试工作的特点，在此基础上，对220kV智能变电站继电保护装置调试关键问题进行了探讨。

标签：220kV智能变电站；继电保护调试；分析；建议电力行业技术水平不断提高，智能变电站建设工程在全国范围内广泛推广，220kV智能变电站的继电保护调试工作也逐渐受到重视，分析220kV智能变电站继电保护调试工作的关键问题，对提高智能变电站运行安全性和稳定性有重要意义。

1 220kV智能变电站1.1 智能变电站智能变电站是一种新型的变电站建设运行和管理方式，和传统的变电运行工作模式相比，智能变电站的运行管理自动化程度、智能化程度更高，环保性能、综合效益以及技术水平更高，在信息化程度、数字化程度以及信息资源共享程度方面的优势都非常明显。

智能变电站能够自动搜集整理变电站设备运行相关状态信息，在此基础上自动执行变电运行指令，减少了变电运行的人力资源投入，消除了很多人工差错，提高了变电运行的效率和可靠性。

1.1.1 智能互感器220kV智能变电站配电电缆和低压电缆都使用了地面沟槽盒，并借助光纤连接电子互感器高低压端，从而显著增强了整个220kV智能变电站的抗电磁干扰能力，减少了低压侧弱电信号干扰的输出，降低了短路等故障的风险。

220kV智能变电站也使用了电子式、电压组合式互感器，精简了主管套结构，从而显著改善了互感器性能与质量水平，提高了互感器工作效率，增强了整个变电站的调压能力。

1.1.2 网络处理系统220kV智能变电站需要建立一个完善、全面、高效、稳定的网络处理系统，在此基础上才能够完成对智能变电站内各种智能设备的控制和监测。

220kV智能变电站网络处理系统有GOOSE和SMV站两个部分，通过故障录波、辅助性设备查询等方式，形成对变电站内所有设备的全面管理，实现一体化供电，进一步协调视频控制、远程保护等其他辅助性功能，并为变电运行工作人员提供线上和线下两种不同工作形式，当变电站智能管理系统故障时，可以及时转为人工控制，从而形成对巨大工作事故的应急处理能力，提高变电运行安全性和可靠性。

220KV智能变电站设计关键问题摘要：近年来，随着我国智能电网事业建设的不断发展，智能变电站的运行对智能电网的建设效果有着直接的影响，为智能电网的运行提供了管控执行点和参量采集点，为未来智能电网的发展提供了基础及支撑性的作用。

220KV智能变电站的发展水平成为了影响我国智能电网建设及发展的关键性因素。

本文就针对220KV智能变电站的进行阐述，并对220KV智能变电站设计方案优化分析进行探讨，并提出优化措施，希望可以对220KV智能变电站的发展方向提供参考，进而推进智能电网建设效果的提高，使我国智能电网企业得到进一步的发展。

关键词：智能；变电站；220KV；问题当前，全球已经陷入到能源危机中，能源的枯竭，直接影响着社会的发展。

各国高度重视智能电网研究，将优化智能电网结构及系统作为主要研究内容，推动了电力行业的发展及改革。

智能电网的出现以及它的发展，为智能变电站今后发展提供了有力的技术和理论支持，也就是为智能变电站的发展奠定了基础。

我国已经意识到了建设智能电网的重要性，将经济、高效、互动及清洁作为智能电网的主要发展方向，它将再一次的掀起我国电网行业改革的热潮。

1、220KV变电站的发展现状为了进一步推进我国220KV变电站的研究和发展，我国电网公司加大了对220KV变电站的投资，从而实现220KV变电站与国家电网公司经营管理一体化。

现在，我国已近建立了可靠、低碳和环保的智能化设备，并且已经实现产业化，最后通过网络技术和新型自动化控制系统，实现了220KV变电站全部达到信息数字化、通信平台网络化和信息共享标准化等要求。

尤其是随着我国现在对环保要求的不断提高，我国新建成的220KV变电站一般具有较强的适应性，同时还具有低损耗、低噪声、无毒和不燃等优点。

但是，与西方发达国家相比，我国220KV变电站的应用还存在较大的差距，从而限制了220KV变电站的我国的进一步发展。

2、220KV智能变电站设计存在的问题2.1电压、电流互感器施工设计不合理220KV智能变电站的电子式互感器标书主要分为两部分内容：电压互感器和电流互感器，而220KV智能变电站电流互感器标书中包含合并单元，但是一般的情况下电压互感器和电流互感器的中标厂家不同，不同厂家的电子式互感器的输出都是按照私有的规约，电子式互感器不能直接输出FT3格式内容，电压互感器和电流互感器厂家之间的配合存在问题，导致电压、电流互感器施工设计不合理。

220kV智能变电站设计关键问题分析摘要：220kV智能变电站有其不可比拟的优势和技术特征，在实时、在线监测的技术运用和集成化的设备模块条件下，可以较好地保障智能变电站的运行安全与稳定。

在实际应用中需要根据220kV智能变电站的运行要求，加强设计优化，促进220kV智能变电站运行的稳定性及安全性，以促进我国的智能电网的建设，提升智能变电站的运行效果。

基于此本文分析了220kV智能变电站设计关键问题。

关键词：220kV；智能变电站；设计1、智能变电站综述智能变电站在计算机网络时代显现出信息化共享、集成化结构模块的特征，它在运用自动化设备的前提下，实现了对相关信息数据的实时采集、计量检测、控制保护等操作，是基于实时自动控制、在线分析决策的高级智能化调节变电站。

220kV智能变电站是一个复杂的多系统结构，围绕其终极目标而运行。

具体包括以下架构内容:（1）站控层。

在光纤电缆传输的前提下，实现站控层与间隔层的通讯传递，通过其通信子系统、对时子系统、站域子系统模块实现对智能变电站的实时监测、闭锁操作、智能诊断、控制保护等。

（2）间隔层。

它是在站控层的制约和控制的前提下运作的部分，重点实现对变电站设备的保护控制、故障控制等内容，并且在继电保护装置、测控装置、故障录波等二次设备的应用条件下，可以较好地实现信息数据的传输与接收作业。

（3）过程层。

它也同样处于站控层的控制下，由复合传感器、基于罗科夫斯基的TA、接地开关、隔离开关、分压型VD等一次设备构成。

2、智能变电站设计中的关键技术2.1、IEC62850标准随着大规模集成电路的出现，为微型处理器的发展提供了平台，也是变电站自动化的基础。

变电站在处理通讯信息、保护信息、系统监控信息时，急需一种互操作性强、高效的通讯协议来保证智能变电站各种信息传输的标准化。

IEC61850标准为智能变电站信息共享和交互提供了国际标准并且是实现电力系统无缝通信的基础。

IEC61850标准在智能变电站中的应用实现了信息的互操作性，同时也为变电站功能的扩展和自由分布提供了良好的环境。

220kV智能变电站继电保护调试关键问题及对策分析发表时间：2019-04-29T10:45:56.180Z 来源：《河南电力》2018年20期作者：李耀和[导读] 变电站是远距离输电的关键中转站，能够有效减少电能在输送时产生的损失，切实提高电力应用效率。

虽然我国随着经济水平、网络技术等方面的快速发展使得智能变电站建设愈发完善，但是智能变电站仍然处于初级发展阶段。

李耀和（广东威恒输变电工程有限公司广东省佛山市 528200）摘要：变电站是远距离输电的关键中转站，能够有效减少电能在输送时产生的损失，切实提高电力应用效率。

虽然我国随着经济水平、网络技术等方面的快速发展使得智能变电站建设愈发完善，但是智能变电站仍然处于初级发展阶段。

关键词：220kV智能变电站；继电保护调试；问题；对策引言现阶段，我国已经在大范围内普及智能变电站，智能变电站的投入与使用能够有效控制我国电力运输，减少电力损耗，并且自动化技术可以让变电站本身更加完善，保证电力设备的正常与稳定运行。

智能变电站主要指的是以变电站一次运行、二次运行的设备为对象，以网络通信平台为控制基础，利用标准化的数字信息，实现站内站外信息共享，保证对电力设备进行实时监控，这是数字化、智能化、信息化的一次突破。

1.220kV智能变电站 1.1 智能变电站1.1.1 智能互感器 220kV智能变电站配电电缆和低压电缆采用接地槽盒，借助光纤连接电子变压器的高、低压端，从而大大提高了整个220kV智能变电站的抗电磁干扰能力。

减少了低压侧微弱电信号干扰的输出，降低了短路及其它故障的风险。

220kV智能变电所还采用电子式和电压型组合变压器，简化主套筒的结构。

从而提高了变压器的性能和质量水平，提高了变压器的工作效率，提高了整个变电站的调压能力。

1.1.2 网络处理系统 220kV智能变电站需要建立一个完善、全面、高效、稳定的网络处理系统。

在此基础上，实现了对智能变电所各种智能设备的控制和监控。

220千伏智能变电站继电保护调试关键问题及措施智能变电站迥异于传统综合自动化变电站的软硬件结构对继电保护专业运维能力提出了全新挑战。

本文针对某供电局220千伏智能变电站继电保护运维实践中出现的一些关键问题，提出可靠解决方案，为今后智能变电站继电保护调试工作提供参考。

关键词智能变电站;直采网跳;继电保护;调试一、引言：随着我国智能电网技术飞速发展，智能变电站经规划试点实践成功后已进入大规模推广阶段，“十三五”期间我国预计将建设8000多座智能变电站，不久的将来智能变电站将全面取代传统变电站。

智能变电站，通过集成、环保和先进的智能设备，实现全站信息数字化、通信平台网络化、信息共享标准化，在实现信息采集、控制、保护和计量等基本功能之外，还能支持电网自动调节、控制、在线分析决策、协同互动功能，提升电网集约化管控水平，也便于后期升级维护和扩建。

在致力于功能完善、效率提升之余，安全更是智能变电站首要考虑因素，新型智能设备全场景下运行的可靠性、一次设备与二次设备的配合度、后期维护的便利性等很大程度上决定着智能变电站的发展方向。

二、智能变电站的继电保护调试的常见问题及对策分析1.合并单元采样同步可靠性问题合并单元收集不同电流、电压互感器采集的模拟电气量，通过数据同步处理转换成数字量经光纤按规约统一格式传输给各二次设备使用，主要分网络传输（也称网采）和点对点传输（也称点采）两种传输方式，由于点采方式的光纤链路繁复，因此网采模式更为推广。

然而在现场实用中发现，网采模式的合并单元出现采样同步故障的频次比较高，不仅耗费大量的人力物力难以根治，还影响到电力供应可靠性。

随着220千伏熙悦变与松厦变相继顺利投产，直采网跳的模式已取代网采网跳模式被确定为南方电网成熟的220千伏电压等级智能变电站标准模式。

直采网跳模式，指交流量采样同传统变电站一样从常规互感器经二次电缆采集，而开关量信号采用GOOSE网络经光纤传输，其中断路器、刀闸、主变压器等一次设备的测量和控制功能通过智能终端实现，这种模式杜绝了采样不同步问题、确保了可靠性。
