220kV智能变电站设计优化创新

《山西晋中介休220kV智能变电站设计》篇一一、引言随着电力需求的不断增长和电力系统的智能化发展，变电站作为电力系统的重要组成部分，其设计水平直接关系到电力系统的安全、稳定和高效运行。

本文以山西晋中介休220kV智能变电站设计为例，详细阐述了智能变电站的设计原则、设计内容和设计过程中的关键问题，为相关领域的工程实践提供了理论支持和技术指导。

二、设计原则山西晋中介休220kV智能变电站设计遵循了以下原则：1. 安全性：在设计中充分考虑了设备的可靠性、稳定性和安全性，确保变电站运行的安全。

2. 智能化：采用先进的智能技术，实现变电站的自动化、信息化和智能化。

3. 节能环保：在设计过程中，注重节能环保，降低能耗，减少对环境的影响。

4. 可操作性：设计易于操作和维护，便于管理和检修。

三、设计内容山西晋中介休220kV智能变电站设计包括以下内容：1. 总体设计：根据实际情况，确定了变电站的规模、布局和主要设备选型。

2. 一次系统设计：包括主变压器、高压开关设备、互感器、避雷器等设备的选型和配置。

3. 二次系统设计：包括保护与控制、测量与计量、通信与监控等系统的设计。

4. 智能化系统设计：包括智能监控系统、智能保护与控制、智能测量与计量等。

5. 防雷与接地系统设计：确保变电站的防雷和接地安全可靠。

四、关键问题及解决方案在山西晋中介休220kV智能变电站设计中，关键问题及解决方案如下：1. 设备选型与配置：根据实际需求和设备性能，选择合适的设备并进行合理配置，确保设备的可靠性和稳定性。

2. 智能化技术应用：采用先进的智能化技术，实现变电站的自动化、信息化和智能化，提高变电站的运行效率和安全性。

3. 通信与监控系统设计：建立完善的通信与监控系统，实现变电站的远程监控和管理，提高管理效率。

4. 防雷与接地系统优化：针对当地气候条件和地理环境，优化防雷与接地系统设计，确保变电站的安全运行。

五、结论山西晋中介休220kV智能变电站设计是一项复杂的工程实践，需要遵循一定的设计原则和规范。

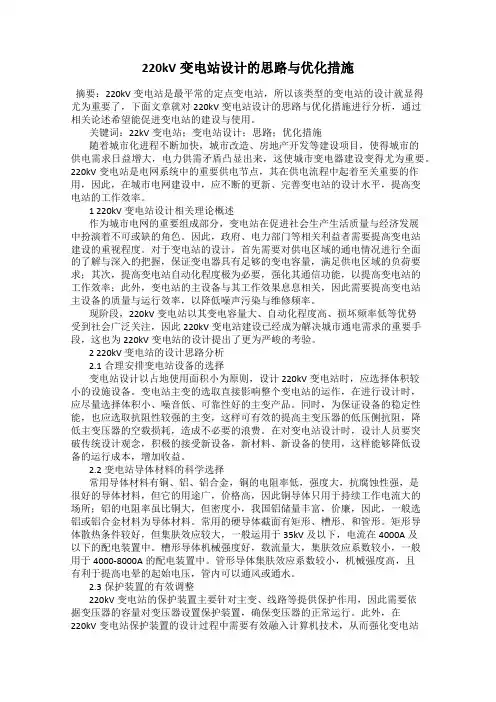

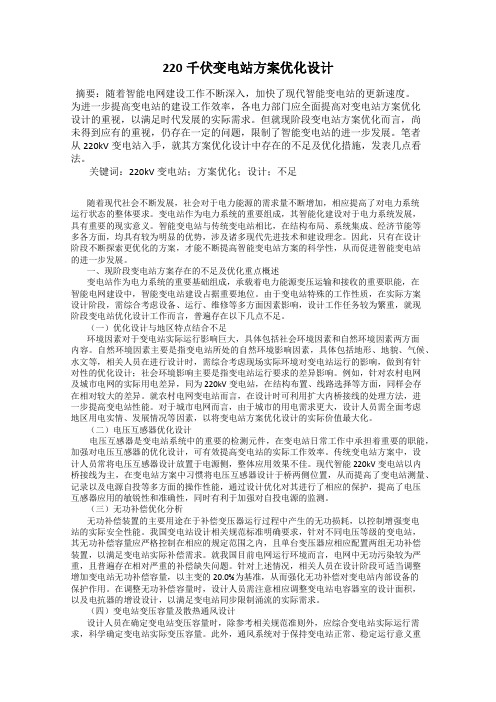

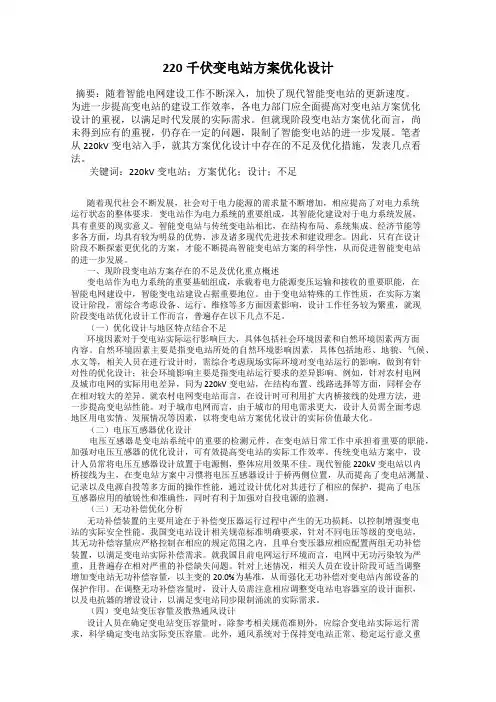

220千伏变电站方案优化设计摘要：随着智能电网建设工作不断深入，加快了现代智能变电站的更新速度。

为进一步提高变电站的建设工作效率，各电力部门应全面提高对变电站方案优化设计的重视，以满足时代发展的实际需求。

但就现阶段变电站方案优化而言，尚未得到应有的重视，仍存在一定的问题，限制了智能变电站的进一步发展。

笔者从220kV变电站入手，就其方案优化设计中存在的不足及优化措施，发表几点看法。

关键词：220kV变电站；方案优化；设计；不足随着现代社会不断发展，社会对于电力能源的需求量不断增加，相应提高了对电力系统运行状态的整体要求。

变电站作为电力系统的重要组成，其智能化建设对于电力系统发展，具有重要的现实意义。

智能变电站与传统变电站相比，在结构布局、系统集成、经济节能等多各方面，均具有较为明显的优势，涉及诸多现代先进技术和建设理念。

因此，只有在设计阶段不断探索更优化的方案，才能不断提高智能变电站方案的科学性，从而促进智能变电站的进一步发展。

一、现阶段变电站方案存在的不足及优化重点概述变电站作为电力系统的重要基础组成，承载着电力能源变压运输和接收的重要职能，在智能电网建设中，智能变电站建设占据重要地位。

由于变电站特殊的工作性质，在实际方案设计阶段，需综合考虑设备、运行、维修等多方面因素影响，设计工作任务较为繁重，就现阶段变电站优化设计工作而言，普遍存在以下几点不足。

（一）优化设计与地区特点结合不足环境因素对于变电站实际运行影响巨大，具体包括社会环境因素和自然环境因素两方面内容。

自然环境因素主要是指变电站所处的自然环境影响因素，具体包括地形、地貌、气候、水文等，相关人员在进行设计时，需综合考虑现场实际环境对变电站运行的影响，做到有针对性的优化设计；社会环境影响主要是指变电站运行要求的差异影响。

例如，针对农村电网及城市电网的实际用电差异，同为220kV变电站，在结构布置、线路选择等方面，同样会存在相对较大的差异。

220kV智能变电站设计方案优化研究的开题报告一、研究背景及意义随着电力系统不断发展，智能电网建设变得越来越重要，智能变电站也成为电力系统中不可或缺的组成部分。

智能变电站在保障电网安全稳定运行和提升电力系统响应能力方面发挥了非常重要的作用。

本次研究的背景是在220kV电压等级下，对智能变电站设计方案进行优化研究，以期提高电力系统的运行效率、降低能耗、提高系统运行的安全可靠性和自动化程度。

二、研究内容及步骤本次研究的主要内容包括：1.对现有智能变电站的设计方案进行研究和分析，查阅相关文献，了解目前智能变电站的研究进展情况；2.对220kV智能变电站设计方案进行系统性分析和研究，包括变电站的物理结构、主要设备、电力联络等，确定设计要求和优化目标；3.根据研究和分析结果提出优化方案，采用Matlab等软件模拟仿真验证，并进行经济性和可行性的分析；4.综合优化方案并进行实验验证，评估方案的性能指标，如电流负载能力、安全可靠性、经济性等；5.撰写研究报告和论文。

三、研究计划及进度安排本次研究计划分为以下几个步骤：1.文献调研和分析（1个月）；2.智能变电站设计方案研究和优化目标确定（2个月）；3.优化方案的提出和仿真验证（3个月）；4.综合优化方案的实验验证和性能评估（2个月）；5.撰写研究报告和论文（1个月）。

四、预期成果本次研究的预期成果包括以下几个方面：1.对智能变电站的设计方案进行了系统性研究和分析，确定了220kV智能变电站的主要设备和电力联络等；2.提出了针对220kV智能变电站的优化方案，并进行了仿真验证和实验评估；3.该研究成果可为智能变电站的设计和优化提供参考，提高电力系统的经济效益、安全可靠性和自动化程度，推动智能电网建设的发展。

220kV智能变电站设计方案及应用摘要：随着科学技术的发展，传统变电站的自动化系统面临很多挑战。

我国智能变电站的发展起步较晚，但是由于其应用优势明显，因此已经成为变电站发展的主要方向。

在此背景下，要求220kV智能变电站具备较高的技术水平，不断增强设备以及自动化系统的功能，提高供电稳定性，这样才能保障电网运行可靠性。

基于此，本文将着重分析探讨220kV智能变电站设计方案及应用，以期能为以后的实际工作起到一定的借鉴作用。

关键词：220kV；智能变电站；设计1、220kV智能变电站设计1.1、智能变电站一次设备智能高压设备是指具有测量数字化、控制网络化、状态可视化、信息交互化、功能一体化等技术特征的高压设备。

目前智能变电站一次设备相关的主要技术包括一次设备智能化、电子式互感器、状态在线检测等。

一次设备智能化由高压设备本体、集成于高压设备本体的传感器和智能组件组成。

其中智能组件是一次设备智能化的关键部位，由合并单元、智能终端等若干智能电子装置集合而成，实现主设备的测量、控制、监视等功能。

以智能变压器为例，所需智能组件包括测量IED、OLTC控制IED、冷却装置控制IED、监测主IED、局部放电检测IED、油中溶解气体IED、绕组光纤测温IED、非电量保护IED、合并单元等，实现常规信息测量、分接头开关智能控制、告警、检测等功能。

电子式互感器通常由传感模块和合并单元组成。

传感模块负责检测一次侧电压、电流信号，并将其转换为数字信号；合并单元则对传来的信号进行同步处理。

相对于传统互感器，电子式互感器具有体积小、重量轻、绝缘性能优良、造价低、无磁饱和和铁磁谐振现象、测量精度高、频率响应范围宽、易于智能化实现等优点。

一次设备状态检测的基本原理是当设备绝缘性能、缺陷发展到一定时期时，设备电气量、非电气量特性有渐进变化的征兆。

基于此理论，通过实时采集、分析设备的运行状态信息，对各信息数值大小和变化趋势进行处理和综合分析，在线评估设备运行状态，预测设备可靠性和剩余寿命，必要时提供预警、诊断故障类型等。

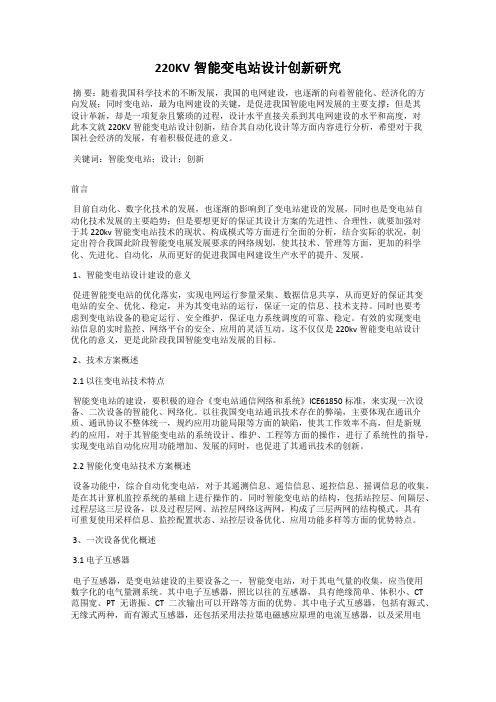

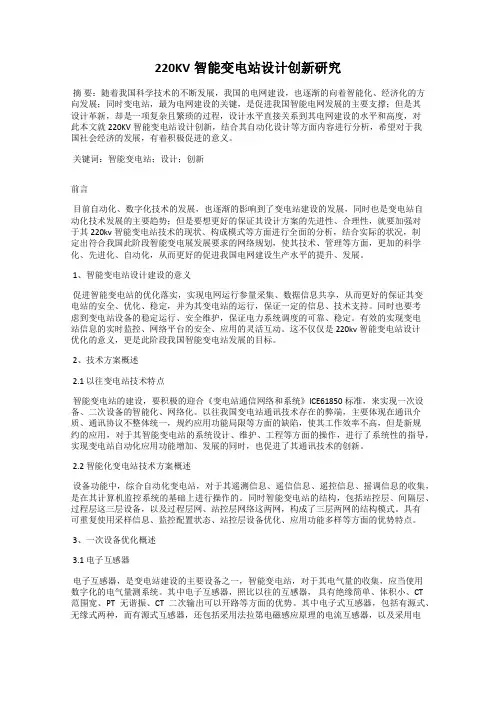

220KV智能变电站设计创新研究摘要：随着我国科学技术的不断发展，我国的电网建设，也逐渐的向着智能化、经济化的方向发展；同时变电站，最为电网建设的关键，是促进我国智能电网发展的主要支撑；但是其设计革新，却是一项复杂且繁琐的过程，设计水平直接关系到其电网建设的水平和高度，对此本文就220KV智能变电站设计创新，结合其自动化设计等方面内容进行分析，希望对于我国社会经济的发展，有着积极促进的意义。

关键词：智能变电站；设计；创新前言目前自动化、数字化技术的发展，也逐渐的影响到了变电站建设的发展，同时也是变电站自动化技术发展的主要趋势；但是要想更好的保证其设计方案的先进性、合理性，就要加强对于其220kv智能变电站技术的现状、构成模式等方面进行全面的分析，结合实际的状况，制定出符合我国此阶段智能变电展发展要求的网络规划，使其技术、管理等方面，更加的科学化、先进化、自动化，从而更好的促进我国电网建设生产水平的提升、发展。

1、智能变电站设计建设的意义促进智能变电站的优化落实，实现电网运行参量采集、数据信息共享，从而更好的保证其变电站的安全、优化、稳定，并为其变电站的运行，保证一定的信息、技术支持。

同时也要考虑到变电站设备的稳定运行、安全维护，保证电力系统调度的可靠、稳定。

有效的实现变电站信息的实时监控、网络平台的安全、应用的灵活互动。

这不仅仅是220kv智能变电站设计优化的意义，更是此阶段我国智能变电站发展的目标。

2、技术方案概述2.1 以往变电站技术特点智能变电站的建设，要积极的迎合《变电站通信网络和系统》ICE61850标准，来实现一次设备、二次设备的智能化、网络化。

以往我国变电站通讯技术存在的弊端，主要体现在通讯介质、通讯协议不整体统一，规约应用功能局限等方面的缺陷，使其工作效率不高，但是新规约的应用，对于其智能变电站的系统设计、维护、工程等方面的操作，进行了系统性的指导，实现变电站自动化应用功能增加、发展的同时，也促进了其通讯技术的创新。

220kV智能变电站设计关键问题分析摘要：220kV智能变电站有其不可比拟的优势和技术特征，在实时、在线监测的技术运用和集成化的设备模块条件下，可以较好地保障智能变电站的运行安全与稳定。

在实际应用中需要根据220kV智能变电站的运行要求，加强设计优化，促进220kV智能变电站运行的稳定性及安全性，以促进我国的智能电网的建设，提升智能变电站的运行效果。

基于此本文分析了220kV智能变电站设计关键问题。

关键词：220kV；智能变电站；设计1、智能变电站综述智能变电站在计算机网络时代显现出信息化共享、集成化结构模块的特征，它在运用自动化设备的前提下，实现了对相关信息数据的实时采集、计量检测、控制保护等操作，是基于实时自动控制、在线分析决策的高级智能化调节变电站。

220kV智能变电站是一个复杂的多系统结构，围绕其终极目标而运行。

具体包括以下架构内容:（1）站控层。

在光纤电缆传输的前提下，实现站控层与间隔层的通讯传递，通过其通信子系统、对时子系统、站域子系统模块实现对智能变电站的实时监测、闭锁操作、智能诊断、控制保护等。

（2）间隔层。

它是在站控层的制约和控制的前提下运作的部分，重点实现对变电站设备的保护控制、故障控制等内容，并且在继电保护装置、测控装置、故障录波等二次设备的应用条件下，可以较好地实现信息数据的传输与接收作业。

（3）过程层。

它也同样处于站控层的控制下，由复合传感器、基于罗科夫斯基的TA、接地开关、隔离开关、分压型VD等一次设备构成。

2、智能变电站设计中的关键技术2.1、IEC62850标准随着大规模集成电路的出现，为微型处理器的发展提供了平台，也是变电站自动化的基础。

变电站在处理通讯信息、保护信息、系统监控信息时，急需一种互操作性强、高效的通讯协议来保证智能变电站各种信息传输的标准化。

IEC61850标准为智能变电站信息共享和交互提供了国际标准并且是实现电力系统无缝通信的基础。

IEC61850标准在智能变电站中的应用实现了信息的互操作性，同时也为变电站功能的扩展和自由分布提供了良好的环境。

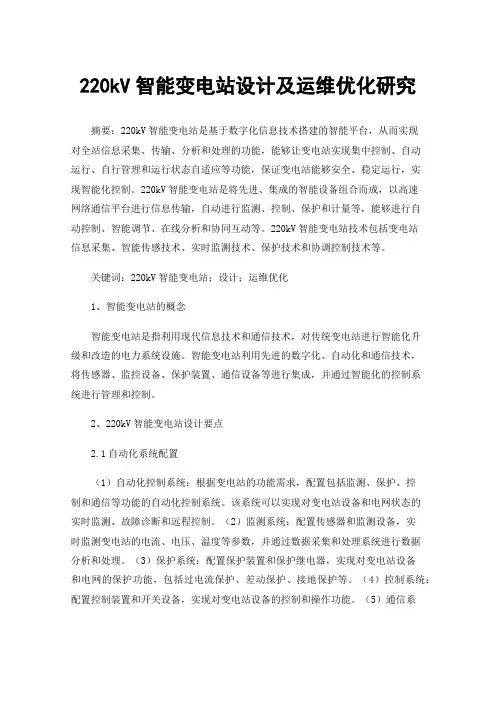

220kV智能变电站设计及运维优化研究摘要：220kV智能变电站是基于数字化信息技术搭建的智能平台，从而实现对全站信息采集、传输、分析和处理的功能，能够让变电站实现集中控制、自动运行、自行管理和运行状态自适应等功能，保证变电站能够安全、稳定运行，实现智能化控制。

220kV智能变电站是将先进、集成的智能设备组合而成，以高速网络通信平台进行信息传输，自动进行监测、控制、保护和计量等，能够进行自动控制、智能调节、在线分析和协同互动等。

220kV智能变电站技术包括变电站信息采集、智能传感技术、实时监测技术、保护技术和协调控制技术等。

关键词：220kV智能变电站；设计；运维优化1、智能变电站的概念智能变电站是指利用现代信息技术和通信技术，对传统变电站进行智能化升级和改造的电力系统设施。

智能变电站利用先进的数字化、自动化和通信技术，将传感器、监控设备、保护装置、通信设备等进行集成，并通过智能化的控制系统进行管理和控制。

2、220kV智能变电站设计要点2.1自动化系统配置（1）自动化控制系统：根据变电站的功能需求，配置包括监测、保护、控制和通信等功能的自动化控制系统。

该系统可以实现对变电站设备和电网状态的实时监测、故障诊断和远程控制。

（2）监测系统：配置传感器和监测设备，实时监测变电站的电流、电压、温度等参数，并通过数据采集和处理系统进行数据分析和处理。

（3）保护系统：配置保护装置和保护继电器，实现对变电站设备和电网的保护功能，包括过电流保护、差动保护、接地保护等。

（4）控制系统：配置控制装置和开关设备，实现对变电站设备的控制和操作功能。

（5）通信系统：配置通信设备和网络，实现变电站与上级调度中心、其他变电站的远程通信和数据传输。

2.2防雷设计（1）接闪装置：根据变电站所在地的雷电活动情况，配置接闪装置，用于引导和接收雷电流，保护变电站设备免受雷击。

（2）避雷装置：配置避雷器，用于消除或减小雷电冲击对变电设备的影响。

浅谈220kV智能变电站设计思路摘要：随着社会经济的不断发展与进步，变电站设计智能化愈发引起人民的关注，其能够有效提高变电站运行实施的效率，本文以220kV变电站智能化设计为研究对象对智能化变电站设计过程进行了深入的分析与研究，以期能够为变电站智能化设计提供相应的借鉴作用。

关键词：220kV变电站；智能化；设计1.智能变电站概述（1）智能变电站的基本概念智能变电站是为实现全站信息数字化、网络化为基本要求，通过采用先进可靠的智能设备实现对信息的采集、计量、智能调节控制及协同互动等高级功能的变电站。

（2）智能变电站的构成及特征智能变电站是能源转换和控制的核心平台，其可以有效的对发电、输电、变电、配电、用电和调度六大关键环节进行衔接，从而实现风能、太阳能等能源接入电网。

1）智能变电站的技术特征智能变电站主要的技术特征包括平台网络化、信息共享化以及数字化以等技术特征。

①平台网络化平台网络化主要是利用标准化网络通信体系实现全站信息的网络化传输，其可以根据需求的不同灵活选择网络拓扑结构，利用光缆减二次回路连线数量，发送至测控及相角测量等装置，实现数据共享，提高了系统的可靠性。

②信息共享化标准化信息共享标准化是通过统一的方式将数据按照规定的格式、编号进行存放，从而实现变电站内外的信息交互和信息共享。

③数字化智能变电站信息数字化是指通过信息网络管理，实现数据采集、传输、处理等工作，提高数据处理速度。

2）智能变电站的功能优势智能变电站从实际业务需求出发，将技术、经济及管理问题进行统筹规划，从而实现对数据的统一采集和处理，提高智能电网全景信息感知力，实现变电站智能化目标。

智能变电站的功能优势2.220kV智能变电站设计思路（1）智能变电站设计的关键因素1）一次设备智能化一次设备智能化设计是智能化变电站设计的首要因素，应做好电子式互感器、智能化开关及合并单元等部件的设计工作。

其中电子式互感器可以缓解或消除变电站电磁式饱和问题。

220kV 智能变电站电气系统设计摘要：自从改革开放以来，我国经济有了突飞猛进的进步，科学技术也得到了很大的发展，促使电力市场也在不断完善和发展，变电站朝着智能化方向发展，提高了电气系统的供电性能。

但是220kV智能化变电站还有一些方面不够成熟，因此作为设计人员要做好智能变电站电气系统的要点设计，从而就能对智能化变电站的建设管理水平进行提升。

关键词：220kV；智能变电站；电气系统；设计1智能变电站优势在220kV智能变电站运行，较之传统变电站而言，智能化变电站的功能较为多样。

以往变电站并未实现一次设备智能化和二次设备网络化的功能，而新时期智能化变电站则满足了这一要求，充分集合了安全装置、继电保护和监控系统的变电站。

相较于传统变电站而言，可以改善硬件重复配置的资源浪费问题，实现信息的有效传递，降低信息传递成本。

通过对220kV智能变电站结构分析可以发现，三层两网的结构可以实现数字信息的高度共享和传输，实时监控变电站电气设备运行情况。

三层两网结构中的三层包括站控层、间隔层和过程层，两网即通过站控层和过程层网络实现信息的高度共享和传输。

此种结构较之传统的变电站而言优势较为突出，有助于信息数字化传输和共享，将信息通过网络传递，其特点可以归纳为以下几点:（1）220kV智能变电站间隔层设备中应用网络技术，信息传输和共享效率大大提升。

（2）220kV智能变电站中设置过程层，变电站通信网络增加了电气设备，促使智能变电站数字化水平得到极大进步。

（3）220kV智能化变电站可以实时监控和诊断电气设备，性能优势较为突出，尤其是其中的传感设备和电子执行器，在智能系统的统一控制下运行。

（4）220kV智能化变电站间隔层中安设智能终端，可以通过光纤将智能终端连接在一起，智能终端就地安装在一次设备场，监测智能变电站电气回路运行情况。

由此可以看出智能化变电站的优势特点十分鲜明，相较于传统的变电站而言，增设一个过程层，这样可以有效提升变电站的数字化水平。

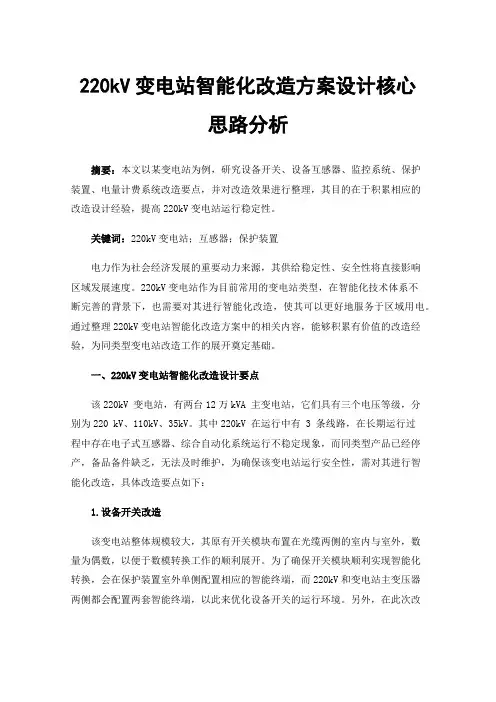

220kV变电站智能化改造方案设计核心思路分析摘要：本文以某变电站为例，研究设备开关、设备互感器、监控系统、保护装置、电量计费系统改造要点，并对改造效果进行整理，其目的在于积累相应的改造设计经验，提高220kV变电站运行稳定性。

关键词：220kV变电站；互感器；保护装置电力作为社会经济发展的重要动力来源，其供给稳定性、安全性将直接影响区域发展速度。

220kV变电站作为目前常用的变电站类型，在智能化技术体系不断完善的背景下，也需要对其进行智能化改造，使其可以更好地服务于区域用电。

通过整理220kV变电站智能化改造方案中的相关内容，能够积累有价值的改造经验，为同类型变电站改造工作的展开奠定基础。

一、220kV变电站智能化改造设计要点该220kV 变电站，有两台12万kVA 主变电站，它们具有三个电压等级，分别为220 kV、110kV、35kV。

其中220kV 在运行中有 3 条线路，在长期运行过程中存在电子式互感器、综合自动化系统运行不稳定现象，而同类型产品已经停产，备品备件缺乏，无法及时维护，为确保该变电站运行安全性，需对其进行智能化改造，具体改造要点如下：1.设备开关改造该变电站整体规模较大，其原有开关模块布置在光缆两侧的室内与室外，数量为偶数，以便于数模转换工作的顺利展开。

为了确保开关模块顺利实现智能化转换，会在保护装置室外单侧配置相应的智能终端，而220kV和变电站主变压器两侧都会配置两套智能终端，以此来优化设备开关的运行环境。

另外，在此次改造活动中，所有开关信息和信号都会通过电缆来进行传输，并由智能终端设备进行处理，提高开关调度过程的灵活性与安全性。

2.设备互感器改造在生产技术体系持续完善的背景下，电子互感器的软硬件生产水平也得到了有效提升，因此在此次改造中，也需进行互感器改造。

在具体的改造过程中，会使用新型电子互感器来替代传统互感器，而110kV、35kV零序电流互感器暂时不需更换，并且将新型电子互感器与模拟量主变压器关联在一起，使其可以组成一个整体应用模块，其间搭配保护装置来顺利组建新的保护系统，同时也会建立智能通信系统，用于传递模拟信号和数字信号，从而更好地发挥出互感器应用价值，确保信息传输结果的时效性。
