工艺阀门、法兰、垫片基础知识061208

滑套法兰
安装方便，适用于低压、低温环境 下的管道连接，但密封性较差。
盲板法兰
用于管道系统的密封，适用于需要 封堵某些管道或设备的进口和出口 的场合。
法兰的安装和维护
1 安装
2 维护
根据法兰的种类和连接方式，进行正确的安装和 紧固，注意平面度、表面清洁和紧固力度。
定期检查法兰连接的密封性和紧固情况，清洁法 兰表面，及时更换老化或损坏的密封垫片。
法兰的应用范围和选择方法
石油、化工行业
法兰用于管道连接，包括输送液 体和气体的管道，广泛应用于石 油、化工等领域。
能源、电力行业
法兰用于燃料输送系统、蒸汽输 送系统等，保证能源和电力设备 的安全运行。
造船、航天行业
法兰用于船舶和航天器的管道连 接，保证船舶和飞行器的可靠性 和安全性。
总结与结论
本课件详细介绍了法兰的种类、特点、安装和维护等知识，使学习者对法兰的应用范围和选择方法有了全面的了解。 希望通过本课件的学习，能够提升大家在相关领域的工作能力。
课件概述和结构
概述
本课件以法兰的基础知识为主题，通过清晰的结构和有趣的内容，帮助学习者快速了解法兰 的基本概念和应用。
结构
课件分为七个主题，包括法兰的种类、特点、安装和维护等。每个主题都有简明扼要的介绍 和重点要点的阐述。
法兰的种类及其特点
旗领法兰
具有连接牢固、受力均匀、抗震性 能好等特点，适用于高压、高温环 境下的管道连接。
《法兰基础知识》PPT课 件
这是一份关于法兰基础知识的PPT课件，旨在向大家介绍法兰的种类、特点、 安装和维护等内容。通过本课件，你将深入了解法兰的应用范围和选择方法。

课件目的和使用场景
了解法兰的基础知识对于从事工程、设计、制造等领域的专业人士至关重要。该课件适用于大学教育、企业培训以 及相关专业研究的场景。

法兰与垫片的基础知识
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来

39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭

法兰、垫片及螺栓知识一、法兰法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

工艺管道所输送的介质，种类繁多，温度和压力也不同，因此对法兰的强度和密封，提出了不同的要求。

为了满足工艺管道安装工程的需要，出现了很多种结构和压力不同的法兰。

以下对各种法兰作简要介绍：1、平焊法兰平焊钢法兰，是中低压工艺管道最常用的一种。

这种法兰与管子的固定形式，是将法兰套在管端，焊接法兰里口和外口，使法兰固定，适用公称压力不超过2.5MPa。

用于碳素钢管道连接的平焊法兰，一般用Q235A和20号钢板制造；用于不锈耐酸钢管道上的平焊法兰，应用与管子材质相同的不锈耐酸钢板制造。

平焊钢法兰密封面，一般都为光滑式，密封面上加工有浅沟槽。

通常称为水线。

平焊钢法兰的规格范围如下：公称压力PN0.25、0.6MPa的为DN10～2000mm；PN1.0～2.5MPa的为DN10～600mm。

2、对焊法兰对焊钢法兰，也称高颈法兰或大尾巴法兰。

它的强度大不易变形、密封性能较好，有多种形式的密封面，适用的压力范围很广。

①光滑面对焊法兰，其公称压力为PN2.5MPa以下，规格范围为DN10～2000mm，公称压力PN2.5MPa，规格范围DN10～1000mm，公称压力PN4.0MPa，规格范围DN10～600mm。

②凹凸密封面对焊法兰，由于凹凸密封面严密性强，承受的压力大。

每付法兰的密封面，必须一个是凹面、另一个是凸面。

常用公称压力范围为PN1.6～4.0MPa，规格范围为DN10～600mm。

③榫槽密封面对焊法兰，这种法兰密封性能好，结构形式类似凹凸式密封面法兰，也是一付法兰必须两个配套使用。

公称压力范围为PN1.6～4.0MPa，规格范围为DN10～600mm；PN6.4～10MPa，规格范围DN10～400mm。

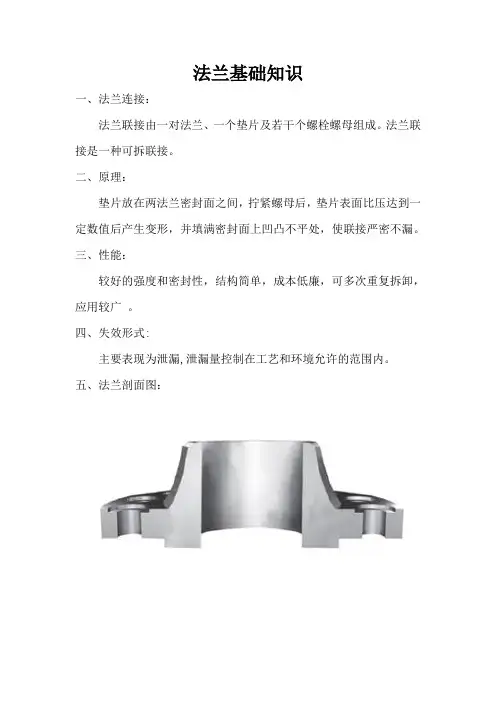

法兰基础知识一、法兰连接：法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。
