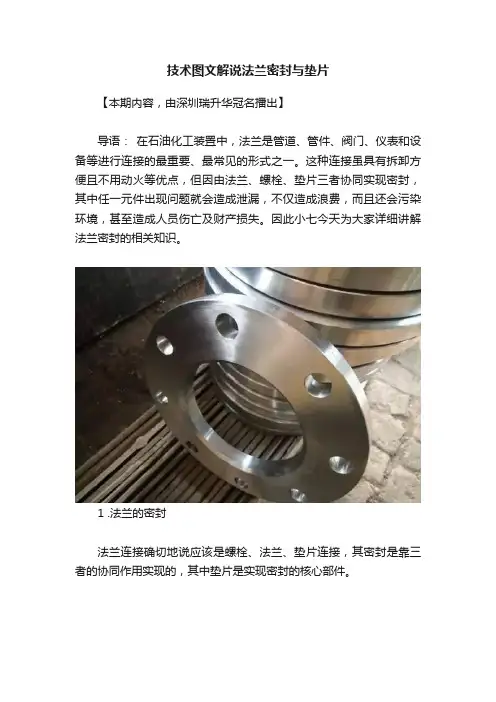

技术图文解说法兰密封与垫片【本期内容，由深圳瑞升华冠名播出】导语：在石油化工装置中，法兰是管道、管件、阀门、仪表和设备等进行连接的最重要、最常见的形式之一。
这种连接虽具有拆卸方便且不用动火等优点，但因由法兰、螺栓、垫片三者协同实现密封，其中任一元件出现问题就会造成泄漏，不仅造成浪费，而且还会污染环境，甚至造成人员伤亡及财产损失。
因此小七今天为大家详细讲解法兰密封的相关知识。

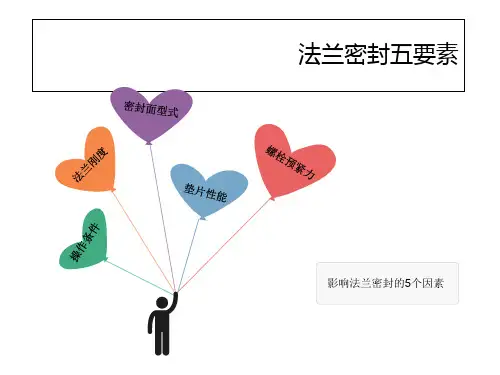

1 .法兰的密封法兰连接确切地说应该是螺栓、法兰、垫片连接，其密封是靠三者的协同作用实现的，其中垫片是实现密封的核心部件。
2.法兰的密封原理通过螺栓的预紧力，使垫片和法兰密封面之间产生足够的压力，以使垫片表面产生的变形足以填补法兰密封面的微观不平度，达到密封的目的。
为达到上述目的所作用到垫片上的最小单位压紧力，称为比压力。
当与法兰连接的管道达到操作压力时，因内压的轴向力的作用导致两片法兰有分开的趋势，而螺栓则有伸长的趋势，作用在垫片上的压紧力将减少。
当作用在垫片有效截面上的压紧力降至某一临界值时，仍能保持密封，这时垫片上的剩余压紧力即为垫片的有效紧固力。
当垫片上压紧力小于有效紧固力时法兰就会发生泄漏，甚至将垫片吹跑，因此垫片的有效紧固力必须大于管道的操作压力。
两片法兰密封面之间的距离，在操作状态要比初始状态大，这时垫片与法兰密封面的紧密性是靠垫片的回弹力来保证的。
可以这么说，在初始密封阶段，垫片的表面塑性变形填补法兰密封面的微观不平度起决定性作用；而操作状态下法兰的密封，垫片内部的弹性回复起主导作用。
3.法兰密封的常见形式平面法兰优点：结构简单，加工方便。
缺点：是接触面积大，需要的预紧比压大，螺栓承载大，故法兰等零件要求高、笨重，垫片易挤出，密封性能较差。
使用压力P≤2.5Mpa，有毒、易燃、易爆介质中不能使用。
凹凸面法兰优点：便于对中，能防垫片挤出，较少受到介质的冲刷和腐蚀。
适用于压力较高的场合。
缺点：不便于垫片的更换。
榫槽面法兰优点：由榫面、槽面配合构成，垫片安放在槽内，不会被挤出压紧面，较少受到介质的冲刷和腐蚀。
