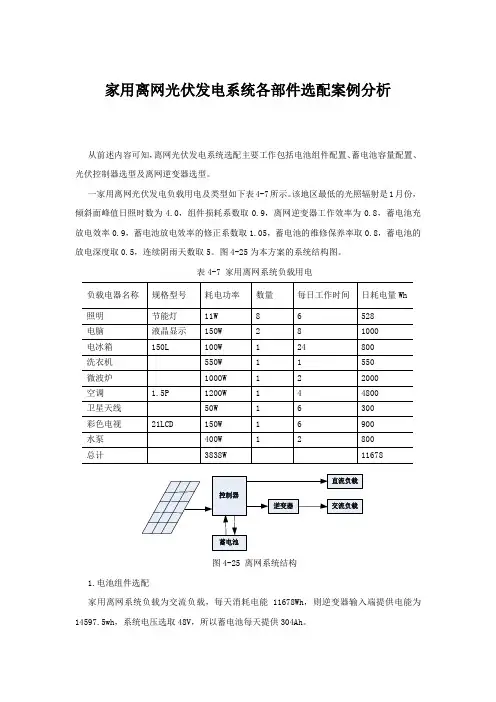

家用离网光伏发电系统各部件选配案例分析从前述内容可知，离网光伏发电系统选配主要工作包括电池组件配置、蓄电池容量配置、光伏控制器选型及离网逆变器选型。

一家用离网光伏发电负载用电及类型如下表4-7所示。

该地区最低的光照辐射是1月份，倾斜面峰值日照时数为4.0，组件损耗系数取0.9，离网逆变器工作效率为0.8，蓄电池充放电效率0.9，蓄电池放电效率的修正系数取1.05，蓄电池的维修保养率取0.8，蓄电池的放电深度取0.5，连续阴雨天数取5。

图4-25为本方案的系统结构图。

表4-7 家用离网系统负载用电图4-25 离网系统结构1.电池组件选配家用离网系统负载为交流负载，每天消耗电能11678Wh，则逆变器输入端提供电能为14597.5wh，系统电压选取48V，所以蓄电池每天提供304Ah。

根据：逆变器效率系数组件损耗系数充电效率系数）组件日平均发电量（）负载日平均用电量（电池组件并联数⨯⨯⨯=Ah Ah ）组件峰值工作电压（系数）系统工作电压（电池组件串联数V 1.43V ⨯=可计算出如下表4-5所示的电池组件选型配置方法。

表4-8 电池组件选配可见，选择180W 电池组件最经济。

2.蓄电池容量选择该地区最大连续阴雨天5天，则蓄电池放电容量为304Ah ×5=1520Ah 。

根据：a K U L P F D C ⨯⨯⨯⨯=可得：C=4987.5Ah 。

下表为各类蓄电池选型配置情况。

表4-9 蓄电池选型与配置3.光伏控制器选型根据上述分析，蓄电池通过控制器每天提供304Ah ，则平均流过控制器电流为12.7A ，工作电压为48V 。

可选择如下表4-10参数的光伏控制器。

表4-10 光伏控制器参数4.光伏逆变器选择系统离网逆变器输入电压48V ，输出220V 交流电，从负载工作表可知，负载最大功率总和为3838W 。

则可以采用48V 转220V 的5KW 纯正弦波光伏逆变器。

下表4-11参数的离网逆变器。

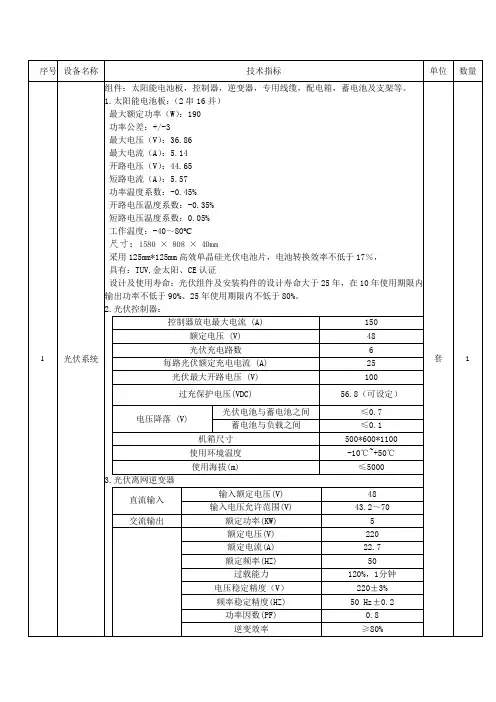

序号设备名称技术指标单位数量1光伏系统组件：太阳能电池板，控制器，逆变器，专用线缆，配电箱，蓄电池及支架等。

1.太阳能电池板：（2串16并）最大额定功率（W）：190功率公差：+/-3最大电压（V）：36.86最大电流（A）：5.14开路电压（V）：44.65短路电流（A）：5.57功率温度系数：-0.45%开路电压温度系数：-0.35%短路电压温度系数：0.05%工作温度：-40～80ºC尺寸：1580 × 808 × 40mm采用125mm*125mm高效单晶硅光伏电池片，电池转换效率不低于17％，具有：TUV,金太阳、CE认证设计及使用寿命：光伏组件及安装构件的设计寿命大于25年，在10年使用期限内输出功率不低于90%、25年使用期限内不低于80%。

2.光伏控制器：控制器放电最大电流 (A) 150额定电压(V) 48光伏充电路数 6每路光伏额定充电电流 (A) 25光伏最大开路电压 (V) 100过充保护电压(VDC) 56.8（可设定）电压降落 (V)光伏电池与蓄电池之间≤0.7蓄电池与负载之间≤0.1机箱尺寸500*600*1100使用环境温度-10℃~+50℃使用海拔(m) ≤50003.光伏离网逆变器直流输入输入额定电压(V) 48输入电压允许范围(V) 43.2～70交流输出额定功率(KW) 5额定电压(V) 220额定电流(A) 22.7额定频率(HZ) 50过载能力120%，1分钟电压稳定精度（V）220±3%频率稳定精度(HZ) 50 Hz±0.2功率因数(PF) 0.8逆变效率≥80%套 1连续运行时间可连续运行环境噪音（dB、1米）≤40 使用环境温度(℃) -10～+50 使用海拔(M) ≤5000 逆变器具备国家金太阳认证。

4.线缆：PV1*4。
