太阳能水泵系统的设计与优化

基于单片机的太阳能热水器控制系统的设计太阳能热水器控制系统是一种利用太阳能来加热水并保温的设备。

基于单片机的太阳能热水器控制系统能够监测系统状态，并根据需要自动地调节工作参数，实现高效能的利用太阳能热水器。

该系统的设计涉及多个方面，包括传感器、执行元件、控制算法和人机交互界面等。

首先，传感器部分。

在太阳能热水器系统中，常用的传感器包括温度传感器、光照传感器和压力传感器。

温度传感器可以用来测量水温，光照传感器可以用来检测太阳光强度，压力传感器可以用来监测水流状态。

这些传感器的数据可以通过单片机进行采集和分析。

其次，执行元件部分。

太阳能热水器系统中常用的执行元件包括电磁阀和水泵。

电磁阀用于控制水的流动方向，水泵用于实现水的循环。

在系统的运行过程中，单片机可以根据采集到的数据来控制这些执行元件的开关状态，以实现对水的流动和供暖的控制。

第三，控制算法部分。

太阳能热水器控制系统需要进行一系列的控制算法设计，包括针对太阳能热水器的启动和停止控制，水的加热和供暖控制等。

通过合理的控制算法设计，可以最大限度地提高太阳能热水器的工作效率，提升整个系统的性能。

最后，人机交互界面部分。

太阳能热水器控制系统需要一个人机交互界面，使用户可以进行相关参数的设置和监控。

在设计上，可以采用液晶显示屏和按键来实现用户的交互操作。

通过人机交互界面，用户可以方便地设置系统的工作模式、温度设定等，同时可以实时地监测系统的运行状态和各项参数。

综上所述，基于单片机的太阳能热水器控制系统设计包括传感器的选择和布置、执行元件的控制和驱动、控制算法的设计和优化以及人机交互界面的设计等方面。

这些设计要求兼顾系统的可靠性、高效性和便利性，以实现对太阳能热水器的精确控制和高效利用。

通过优化设计，可以将太阳能热水器的效能最大化，提供可靠的热水供应。

太阳能热水器智能控制系统设计智能控制系统主要分为硬件部分和软件部分。

硬件部分包括传感器、执行器和控制模块；软件部分包括数据采集、数据处理和控制算法。

1.传感器通过安装在太阳能热水器上的不同类型的传感器，可以实时获取一些必要的参数信息，如太阳辐射强度、水温、水位等。

传感器的选择需要考虑到其精度、可靠性和成本等因素。

传感器可以通过模拟信号或数字信号的形式将收集到的数据传输给控制模块。

2.执行器执行器用于控制太阳能热水器的工作状态，如水泵的开关控制、阀门的开关控制等。

执行器通常由电磁阀、电机或电热器等组成，通过开关控制电源的通断来实现相应的操作。

3.控制模块控制模块是整个智能控制系统的核心部分，它接收传感器传输过来的数据，并根据一定的控制算法进行处理，最后控制执行器的工作。

控制模块通常由单片机或微处理器组成，具有数据处理能力，并能通过通信接口与其他设备进行数据传输和控制。

4.数据采集数据采集是指将从传感器采集到的数据进行收集和记录的过程，可以将数据存储在数据库或者内存中，供后续的数据处理和分析使用。

数据采集可以通过定时采集、事件触发采集或实时采集等方式进行。

5.数据处理数据处理是指对采集到的数据进行计算、分析和处理的过程，以提取有用的信息。

例如，可以通过计算太阳能辐射强度和水温的关系来预测水温的变化趋势，以及控制相应的工作状态。

6.控制算法控制算法是根据实际应用需求设计的，用于根据传感器数据和其他信息来控制太阳能热水器的工作状态。

例如，根据太阳辐射强度和水温的关系，可以设计一个算法来控制水泵的开关，以实现更高效的加热水温。

总结起来，太阳能热水器智能控制系统的设计可以通过传感器实时获取相关参数信息，经过数据采集和处理，最终通过控制算法控制执行器的工作状态。

这样的设计可以提高太阳能热水器的效率和节能性，实现智能化的控制和管理。

太阳能光伏与集热式热泵联合供暖系统设计研究一、前言在传统能源极度短缺的今天，太阳能光伏和集热式热泵系统的应用越来越受到人们的关注。

其中太阳能光伏系统以光伏发电为主要功能，而集热式热泵系统则是将环境中的热能转化为室内供暖能源。

本文主要研究太阳能光伏与集热式热泵联合供暖系统设计。

在系统设计中，光伏和热泵在供暖过程中相互协作，以有效地提高系统的供暖效果和经济效益。

二、太阳能光伏系统介绍太阳能光伏系统是通过光伏板吸收太阳能将其转化为电能的系统。

光伏板的主要构成材料是硅，它是一种半导体材料，能够将太阳能转化为电能。

光伏板可以单独使用，也可以与电网连接使用。

在光伏板与电网连接时，系统可以将光伏板所产生的电能直接输入电网，使得系统发电更加高效。

太阳能光伏系统的优点是可以采用零排放的方式获取电能，节约能源和降低环境污染。

同时，该系统还可以降低电费，实现经济效益。

三、集热式热泵系统介绍集热式热泵系统是利用室外环境中的热量，通过热泵技术将热量转换为室内供暖能源的系统。

系统包括集热、压缩、冷凝三大部分，通过这三部分的相互协作能够有效地为室内供暖。

集热式热泵的主要优点是能够在充分利用热能的同时，降低热能的排放，减小对环境的污染。

此外，该系统还能够减少室内供暖的能耗，节约能源和降低费用。

四、太阳能光伏与集热式热泵联合供暖系统设计1. 系统结构太阳能光伏与集热式热泵联合供暖系统的结构包括太阳能光伏板、集热器、热泵、室内供暖器、水箱、水泵以及管道等。

太阳能光伏板、集热器和热泵安装在室外，在采集到太阳能和环境热能后，将其转化为热能并将其送入热泵。

室内供暖器通过热泵将热量输送至室内，提供供暖功能。

同时，水箱和水泵可用于调节系统温度和流量。

2. 供暖模式太阳能光伏与集热式热泵联合供暖系统的供暖模式包括集热式热泵单一供暖和光伏与集热式热泵联合供暖两种方式。

当室外环境温度较低时，集热式热泵单一供暖可以满足供暖需求。

当室外环境温度较高时，光伏与集热式热泵联合供暖方式可以派上用场。

太阳能辅助供热系统的设计与效益分析引言：太阳能作为一种清洁、可再生的能源，近年来越来越受到人们的重视。

太阳能辅助供热系统是利用太阳能热能将其转化为热水或者蒸汽，从而为供热系统提供能源。

本文将从工程专家和国家建造师的角度，对太阳能辅助供热系统的设计与效益进行分析。

一、太阳能辅助供热系统的设计1. 太阳能热能收集装置的选择：太阳能热能收集装置主要包括平板集热器和真空管集热器两种。

平板集热器适用于中高温太阳能辅助供热系统，而真空管集热器适用于低温太阳能辅助供热系统。

设计者需要根据具体的项目需求选择合适的热能收集装置。

2. 热能传输与储存系统的设计：太阳能热能需要传输和储存，以保证供热系统在夜晚或者阴天也能正常运行。

热能传输系统一般使用导热液（如水或者其它工质）来传输热能，而储存系统则需要考虑能量的储存容量和热损失等因素。

设计者需要合理设计传输和储存系统，以提高整个供热系统的效率。

3. 辅助设备的选配与能量转换：太阳能辅助供热系统通常需要配备辅助设备，如水泵、阀门、传感器等。

设计者需要根据具体情况选择合适的辅助设备，并进行能量转换的考虑。

例如，太阳能热能转化为热水后，还需要通过水泵将热水输送到供热系统中，设计者需要合理选配水泵的功率和流量，以确保系统运行的顺畅。

二、太阳能辅助供热系统的效益分析1. 环境效益：太阳能辅助供热系统的运行不会产生二氧化碳等有害气体，对环境污染较小，符合可持续发展的理念。

使用太阳能供热系统可以减少对传统能源的依赖，降低能源消耗和环境负荷。

2. 经济效益：虽然太阳能辅助供热系统的建设和维护成本较高，但由于太阳能是免费的，供热系统在运行中能够节约燃料费用。

同时，在一些有政府补贴政策的地区，使用太阳能辅助供热系统可以享受到一定的财政补助，进一步增加经济效益。

3. 能源效益：太阳能是一种清洁的能源，利用太阳能进行辅助供热可以使供热系统的能源消耗减少，提高系统的能源效率。

太阳能辅助供热系统可利用太阳能逐渐提高供热系统的热水温度，使整个供热系统的工作效率得到提高。

基于MPPT控制的直流光伏水泵系统
设计与研究方向
该系统是采用单片机作为MPPT控制系统，ML4425电机驱动芯片作为直流水泵控制单元，具有宽电压光伏板输入，硬件水位传感器接入，软打干保护功能。

MPPT控制系统可根据当前光照的变化，实时调整输出电压、电流，使水泵时刻处于当前光照的所能
达到的最大工作频率。

直流光伏水泵系统所采用的MPPT控制方式有别于传统MPPT
控制器跟踪电压或功率的形式，以电机频率为采样样本，更贴合直流水泵实际的工况，大大提升直流光伏水泵的整体效率。

系统采用电机专用芯片，大大简化外围电路的设计，减少元件数量，增加系统的可靠性。

同时无霍尔传感器的设计，可以简化电机的
结构，节约成本，增加电机的使用寿命。

课题要求及成果：
掌握文献资料的查找及应用
运用PCB设计软件完成硬件设计
完成软件设计
根据设计要求完成样机的制作、调试
通过实验对比，证明此系统对直流光伏水泵的整体效率有提升
参考资料：
太阳能系统原理及设计、ML4425在电机控制中的应用、MPPT控制方式
对学生的要求：
本系统设计光机电多门学科的应用，要求学生了解太阳能发电的原理，电机驱动的原理，熟练应用PCB设计软件。

同时需要掌握各位调试工具（示波器、光伏模拟器等）
的运用方法。

水泵供水系统中的节能运行优化方法节能是当前社会发展的重要课题之一，水泵供水系统在城市和农村中广泛应用，具有巨大的节能潜力。

本文将介绍水泵供水系统中的节能运行优化方法，包括调整水泵运行方式、优化水泵选型和设计、改进水泵控制系统等。

首先，在水泵供水系统中，合理的水泵运行方式是实现节能的关键。

通常，供水系统采用定频运行方式，即水泵全天以恒定的速度运行。

然而，定频运行无法根据实际需求调整水泵的出水流量，造成了能源的浪费。

为了优化节能，可采用变频控制技术。

变频控制技术可以根据实际用水需求调整水泵的运行速度，实现出水流量的调节，减少能源消耗。

此外，根据水压变化的实际情况，合理设置水泵的运行时间和停机时间，避免长时间的低负载运行，降低能源浪费。

其次，优化水泵的选型和设计也是节能运行的重要手段。

在选型上，应该根据实际使用需求选择合适的水泵类型和型号。

一般来说，大功率的水泵在低负载时能效较低，因此应当避免过大的冗余功率。

此外，可选择具有高效率的水泵来替代老旧设备，以提高能源利用效率。

在设计方面，合理的水泵布置和设计能够减少压力损失和阻力，降低水泵的能耗。

需要注意的是，应遵循最佳操作点的原则，即在最高效率点工作，以减少无效能耗的发生。

另外，水泵控制系统的改进也是实现节能运行的重要手段之一。

传统的控制方法主要是基于压力或流量的反馈控制，效果有限。

根据现代技术的发展，采用先进的智能控制系统可以实现更精确的控制和节能效果。

例如，可以采用模糊控制、PID控制或模型预测控制等，根据实时数据进行水泵运行状态的智能分析和优化，实现节能运行。

同时，可安装传感器来监测水泵系统和水源的状态，实时调整水泵的工作参数，提高供水系统的整体效率。

此外，还可以考虑将水泵与其他能源设备的联动运行，实现能源的互补利用。

例如，可以将水泵系统与太阳能光伏发电系统相结合，利用太阳能为水泵供电，减少对传统能源的依赖。

此外，还可以将余热回收利用，将水泵系统与水源热泵或余热回收装置相结合，利用废热为其他用途提供能源，达到节能的目的。

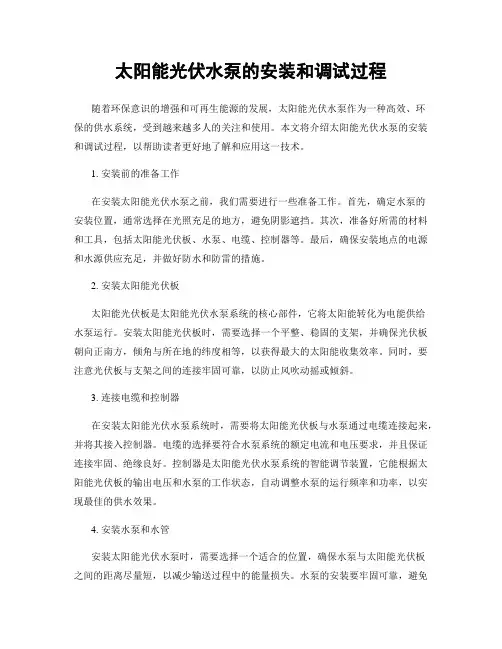

太阳能光伏水泵的安装和调试过程随着环保意识的增强和可再生能源的发展，太阳能光伏水泵作为一种高效、环保的供水系统，受到越来越多人的关注和使用。

本文将介绍太阳能光伏水泵的安装和调试过程，以帮助读者更好地了解和应用这一技术。

1. 安装前的准备工作在安装太阳能光伏水泵之前，我们需要进行一些准备工作。

首先，确定水泵的安装位置，通常选择在光照充足的地方，避免阴影遮挡。

其次，准备好所需的材料和工具，包括太阳能光伏板、水泵、电缆、控制器等。

最后，确保安装地点的电源和水源供应充足，并做好防水和防雷的措施。

2. 安装太阳能光伏板太阳能光伏板是太阳能光伏水泵系统的核心部件，它将太阳能转化为电能供给水泵运行。

安装太阳能光伏板时，需要选择一个平整、稳固的支架，并确保光伏板朝向正南方，倾角与所在地的纬度相等，以获得最大的太阳能收集效率。

同时，要注意光伏板与支架之间的连接牢固可靠，以防止风吹动摇或倾斜。

3. 连接电缆和控制器在安装太阳能光伏水泵系统时，需要将太阳能光伏板与水泵通过电缆连接起来，并将其接入控制器。

电缆的选择要符合水泵系统的额定电流和电压要求，并且保证连接牢固、绝缘良好。

控制器是太阳能光伏水泵系统的智能调节装置，它能根据太阳能光伏板的输出电压和水泵的工作状态，自动调整水泵的运行频率和功率，以实现最佳的供水效果。

4. 安装水泵和水管安装太阳能光伏水泵时，需要选择一个适合的位置，确保水泵与太阳能光伏板之间的距离尽量短，以减少输送过程中的能量损失。

水泵的安装要牢固可靠，避免振动和噪音。

同时，要根据实际需求选择合适的水管和接头，确保水泵与供水点之间的连接畅通无阻。

5. 调试太阳能光伏水泵系统安装完成后，需要进行太阳能光伏水泵系统的调试工作。

首先，确保太阳能光伏板正常工作，观察电压和电流的输出情况。

然后，打开水泵开关，观察水泵是否正常运转，并注意水流的流量和压力。

如果发现异常情况，可以通过控制器进行调节，如调整水泵的运行频率或功率，以达到最佳的供水效果。

全日制普通本科生毕业设计太阳能灌溉系统设计THE DESIGN OF SOLAR-POWERED IRRIGATION SYSTEN由于部分原因，说明书已删除大部分，完整版说明书，CAD图纸等，联系153893706学生姓名：学号：年级专业及班级：2008级机械设计制造及其自动指导老师及职称：学部：理工学部提交日期：2012年5月湖南农业大学东方科技学院全日制普通本科生毕业设计诚信声明本人郑重声明：所呈交的本科毕业设计是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。

除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。

本人完全意识到本声明的法律结果由本人承担。

毕业设计作者签名：年月日目录摘要 (1)关键词 (1)1 前言 (1)2 灌溉系统创意设计与方案 (2)2.1 太阳能变频灌溉系统一般组成 (2)2.2 太阳能变频灌溉系统整体方案 (3)3 太阳能变频灌溉硬件设施的选择 (3)3.1 水泵 (3)3.2 逆变器的选择 (4)3.3 变频器的选择 (4)3.4太阳能电池组件及工作原理 (5)3.5太阳能电池板发电受影响因素 (7)3.5.1方位角 (7)3.5.2 倾斜角 (7)3.5.3阴影对发电量的影响 (7)3.5.4温度影响 (8)3.6蓄电池的选择 (9)3.6.1计算 (9)3.6.2性能特点 (9)4太阳能变频灌溉电路硬件选择 (10)4.1处理器的选择 (10)4.2处理器与其他单片机相比较 (11)4.3产品特性 (11)4.4 引脚配置图与说明 (12)4.5 ATMEGA128 (14)4.6 单片机控制部分电路设计 (15)5 电源电路设计 (16)6 蓄电池电压检测电路设计 (16)7 太阳能极板电压检测电路设计 (17)8 主控板硬件实物图 (17)9 太阳光跟踪系统 (18)9.1 太阳能电池板的机械结构 (18)9.2 电机的选择 (18)9.2.1 步进电机 (18)9.2.2 伺服电机 (19)9.2.3涡轮蜗杆电机 (19)9.3太阳光跟踪 (19)10市电与光伏电切换 (21)11 PWM的产生 (21)11.1软件生成PWM (21)11.2硬件生成PWM (23)12总结. (25)参考资料 (26)致谢 (27)附录 (27)太阳能灌溉系统设计摘要：本系统主要是针对我国缺水地区农作物灌溉困难而研发的，系统采用A VR单片机为系统主机，利用太阳能电池板将太阳能转变为电能对太阳能蓄电池进行充电，再将蓄电池内的低压直流电通过逆变和变频转换成交流高压电输出，驱动水泵进行灌溉。

基于单片机的太阳能热水器控制系统设计在当今能源紧张和环保意识日益增强的背景下，太阳能作为一种清洁、可再生的能源，其应用范围越来越广泛。

太阳能热水器便是其中一种常见且实用的设备。

为了提高太阳能热水器的性能和使用效率，设计一个基于单片机的智能控制系统具有重要的意义。

一、太阳能热水器的工作原理太阳能热水器主要由集热器、水箱和管道等部分组成。

集热器通常安装在屋顶或其他阳光充足的地方，其内部有吸热管，能够吸收太阳能并将其转化为热能。

被加热的水通过管道输送到水箱中储存起来，以供用户使用。

然而，传统的太阳能热水器存在一些不足之处。

例如，在阳光不足或天气变化时，无法保证稳定的热水供应；水温难以精确控制，可能会出现过热或过冷的情况。

为了解决这些问题，我们需要引入单片机控制系统。

二、单片机控制系统的总体设计本控制系统以单片机为核心，结合传感器、执行器和通信模块等组成一个完整的系统。

传感器部分包括温度传感器和水位传感器。

温度传感器用于实时监测水箱内的水温，水位传感器则用于检测水箱内的水位高度。

这些传感器将采集到的信息传输给单片机。

单片机作为控制中心，对传感器传来的数据进行处理和分析，并根据预设的控制策略发出相应的控制指令。

执行器主要包括电加热装置和水泵。

当水温过低时，单片机控制电加热装置启动，对水进行加热；当水位过低时，单片机控制水泵启动，向水箱内注水。

通信模块用于实现系统与用户之间的交互。

用户可以通过手机或其他终端设备远程查看热水器的工作状态，并进行相应的操作。

三、硬件设计1、单片机选型选择一款性能稳定、功能强大且成本适中的单片机，如 STM32 系列。

STM32 具有丰富的外设资源和较高的运算速度，能够满足系统的控制需求。

2、传感器电路设计温度传感器可选用 DS18B20 数字温度传感器，其具有精度高、接口简单等优点。

水位传感器可采用压力式水位传感器，通过测量水压来确定水位高度。

传感器的输出信号需要经过调理电路进行放大、滤波等处理，然后输入到单片机的 ADC 端口。
