机械制图_视图、剖视图_练习题_附答案

机械制图习题库及参考答案一、单选题（共26题，每题1分，共26分）1.具有过盈的配合称为（）。

A、不明确性质B、过渡配合C、间隙配合D、过盈配合正确答案：D2.对于机件上的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用（）将它与其邻接部分分开A、点画线B、虚线C、粗实线D、波浪线正确答案：C3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、交叉B、相交C、平行D、垂直正确答案：B5.轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、水平B、倾斜C、垂直D、任意位置正确答案：A6.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。

A、总宽B、总高C、轴线D、总长正确答案：C7.图样上的尺寸是零件的（）尺寸。

A、毛胚B、修理C、下料D、最后完工正确答案：D8.铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A9.视图内作旋转剖面时外形轮廓用( )。

A、细实线B、点线画出C、虚线D、实线正确答案：A10.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A11.共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。

这两个点被称为对该投影面的一对( )。

A、重合点B、垂直点C、重影点D、平行点正确答案：C12.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、平行B、异面C、相交D、交叉正确答案：C13.两圆柱齿轮轴线之间的最短距离称为（）。

A、分度圆B、中心距C、全齿高D、齿距正确答案：B14.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、4B、2C、3D、1正确答案：D15.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

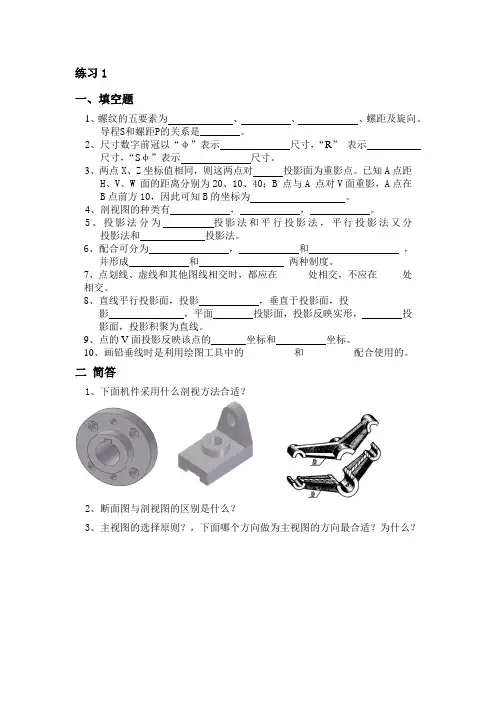

练习1一、填空题1、螺纹的五要素为、、、螺距及旋向。

导程S和螺距P的关系是________。

2、尺寸数字前冠以“φ”表示尺寸，“R”表示尺寸，“Sφ”表示尺寸。

3、两点X、Z坐标值相同，则这两点对投影面为重影点。

已知A点距H、V、W 面的距离分别为20、10、40；B 点与A 点对V面重影，A点在B点前方10，因此可知B的坐标为。

4、剖视图的种类有，，。

5、投影法分为投影法和平行投影法，平行投影法又分投影法和投影法。

6、配合可分为，和，并形成和两种制度。

7、点划线、虚线和其他图线相交时，都应在______处相交，不应在_____处相交。

8、直线平行投影面，投影，垂直于投影面，投影，平面投影面，投影反映实形，投影面，投影积聚为直线。

9、点的V面投影反映该点的坐标和坐标。

10、画铅垂线时是利用绘图工具中的__________和__________配合使用的。

二简答1、下面机件采用什么剖视方法合适？2、断面图与剖视图的区别是什么？3、主视图的选择原则？，下面哪个方向做为主视图的方向最合适？为什么？三、画图1、画出右边机件的斜视图。

2、画出下列机件的重合断面图。

3、画出下图的移出断面图。

5分4、在下图中标注尺寸（自已量，尺寸取整数）四、补画左视图五、补画漏线六、读图题（10分）：读零件图题回答下列问题：常见四类零件是什么？图中零件在四类典型零件中属于哪一类零件？该零件材料是什么？支承板和圆筒是什么连接关系？左端面的表面粗糙度为多少？练习1答案一、填空题1、牙型、螺纹直径、线数、P=S×线数。

2、直径、半径、球径。

3、V、（40，20，20）。

4、全剖、半剖、局部剖。

5、中心、正、斜。

6、间隙配合、过渡配合、过盈配合、基孔制、基轴制。

7、实线、空隙或点处。

8、实形、积聚性、平行、垂直。

9、X、Z。

10、丁字尺、三角板。

二、简答1、旋转剖；全剖；旋转剖2、断面图与剖视图的区别是：断面图只画机件被剖切后的断面形状，而剖视图除了画出断面形状外，还要画出剖切平面后面的所有可见轮廓。

机械制图题库一、单选题（共30题，30分）1、根据给出的轴测图，读懂物体形状，选择正确的三视图。

A、B、C、D、正确答案： C2、根据给出的三视图，读懂物体形状，选择正确的轴测图。

A、B、C、D、正确答案： D3、在查询直线角度时，其显示数值与（）有关。

A、拾取点顺序B、直线与水平线所成角是锐角还是钝角C、直线两端点距离有关D、直线与竖直线所成角是锐角还是钝角正确答案： A4、选择正确的俯视图。

A、B、C、正确答案： C5、根据给出的主、俯视图，选择正确的左视图。

A、B、C、D、正确答案： C6、根据给出的轴测图，读懂物体形状，选择正确的三视图。

A、B、C、D、正确答案： C7、根据给出的主、左视图，读懂物体形状，选择正确的俯视图。

A、B、C、D、正确答案： A8、选择一组正确的剖视图（）。

A、B、C、正确答案： C9、一个点同时位于V、H、W三个投影面中，则这个点（）。

A、在投影面上B、在投影轴上C、在投影原点D、在空间正确答案： C10、要取消AutoCAD命令,应按下( )A、 Ctrl+AB、 Ctrl+EnterC、 Alt+AD、 Esc正确答案： D11、根据给出的三视图，读懂物体形状，选择正确的轴测图。

A、B、C、D、正确答案： D12、在AutoCAD2设置图层颜色时,可以使用( )种标准颜色。

A、 240B、 255C、 6D、 9正确答案： D13、在命令行状态下,不能调用帮助功能的操作是:A、键入HELP命令B、快捷键Ctrl+HC、功能键F1D、键入E、 :B正确答案： D14、判断两直线的相对位置。

A、平行B、相交C、交叉正确答案： A15、下面不属于柱体的是（）。

A、五棱柱B、圆柱C、三棱柱D、圆台正确答案： D16、以下相贯线画法正确的是（）。

A、B、C、正确答案： A17、选择正确的主视图。

A、B、C、D、正确答案： C18、根据给出的三视图选择正确的轴测图。

A、B、C、D、正确答案： B19、根据三视图选择正确的轴测图。
