54—6 电容式传感器的应用由于电子技术的发展，成功的解决了电容式传感器存在的技术问题，为电容式传感器的应用开辟了广阔前景。
它不但广泛地用于精确测量位移、厚度、角度、振动等机械量，还用于测量力、压力、差压、流星、成分、被位等参数。
下面就其主要应用作简单介绍。
一、电容式差压变送器电容式差压变送器是70年代的新产品，它具有结构简单、小型轻量、精度高(可达o．25％)、互换性强等优点。
目前已广泛应用于工业生产中。
该变送器具有如下特点：(1)变送器感压腔室内充灌了温度系数小、稳定性高的硅泊作为密封液；(2)为了使变送器获得良好的线性度，感压膜片采用张紧式结构；(3)变送器输出为标准电流信号，(4)动态响应时间一般为o．2—15s。
图4—29为电容式差压变送器的结构图。
图4—29(6)为二空结构的电容式楚压变送器，图中I、2为测量膜片(或隔离膜六J，它们与被测介质直接接触，3为感压膜片，此膜片在圆周方向张紧，1与3膜片间为·—室，2与3膜片间为另一室，故称为二室结构。
其中感压膜片为可动电极，并与固定电极4、5构成差动式球—平面型电容传感器(”I和c”。
固定球面电极是在绝缘体6上加工而成。
绝缘体一般采用玻璃或陶瓷，在它的表面上蒸镀一层金属膜(如铝)作为电权。
感压的挠曲变形，引起差动电容cL和c”变化，经测量电路将电容变化量转换成标准电流信号。
因4—29(6)为一室结构的电容式差压交道器。
图中1、2为测量膜片，它们与被测介质接触。
3为可动乎板电极，中心轴4把1、2、3连为一体，片簧5把可动电极在圆周方向张紧。
在绝缘体6上蒸镀金属层而构成固定电极7、8，并与可动电极构成平行扳式差动电容。
在可动电极与测量膜片间充满硅油作为密封刘，并有通道经节梳孔9将两电容连通，所以称为一室结构。
当两边被测压力不等时(严”＞PL)，测量膜通过中心轴推动可动电极移动，因而使差动电容cj和cX发生变化。
以下着重分析二室结构电容式差压变送器。

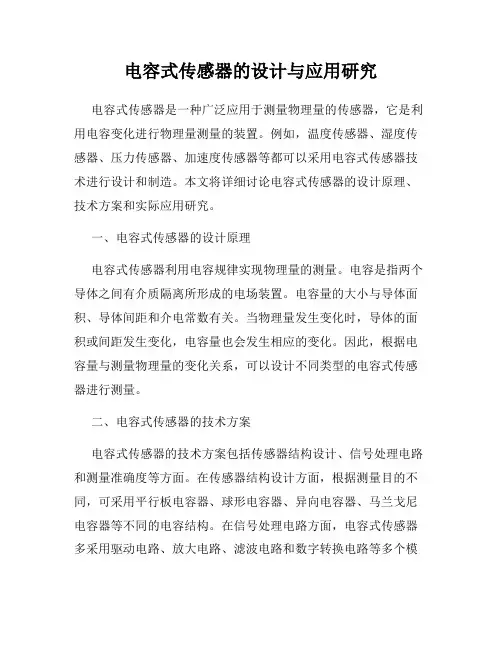

电容式传感器的设计与应用研究电容式传感器是一种广泛应用于测量物理量的传感器，它是利用电容变化进行物理量测量的装置。
例如，温度传感器、湿度传感器、压力传感器、加速度传感器等都可以采用电容式传感器技术进行设计和制造。
本文将详细讨论电容式传感器的设计原理、技术方案和实际应用研究。
一、电容式传感器的设计原理电容式传感器利用电容规律实现物理量的测量。
电容是指两个导体之间有介质隔离所形成的电场装置。
电容量的大小与导体面积、导体间距和介电常数有关。
当物理量发生变化时，导体的面积或间距发生变化，电容量也会发生相应的变化。
因此，根据电容量与测量物理量的变化关系，可以设计不同类型的电容式传感器进行测量。
二、电容式传感器的技术方案电容式传感器的技术方案包括传感器结构设计、信号处理电路和测量准确度等方面。
在传感器结构设计方面，根据测量目的不同，可采用平行板电容器、球形电容器、异向电容器、马兰戈尼电容器等不同的电容结构。
在信号处理电路方面，电容式传感器多采用驱动电路、放大电路、滤波电路和数字转换电路等多个模块。
在测量准确度方面，影响因素主要有测量环境、传感器稳定性、线性度和精度等。
三、电容式传感器的实际应用研究电容式传感器具有应用广泛、响应速度快、精度高、重复性好等优点，在实际应用中发挥着重要作用。
例如，在汽车制造中，电容式传感器可用于气囊系统，以检测乘员捆绑状态；在工业制造中，电容式传感器广泛应用于压力、温度、湿度等物理量的测量。
此外，电容式传感器还可用于环境监测、医疗器械监测等领域，保障安全生产和公共卫生。
在实际应用中，电容式传感器的性能和可靠性需要得到不断提高和完善，以满足不同领域的需求。
总之，电容式传感器设计与应用是一个充满挑战和前景的领域。
随着科学技术和工业制造水平的不断提升，电容式传感器将应用越来越广泛，也需要不断研发和改进，以满足日益复杂和多样化的测量需求。
