第一章P10 1、2、5、6
1.传感器的定义
答：传感器是一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。
2.传感器组成及作用
答：(1)传感器一般由敏感元件、转换元件、测量电路三部分组成；
(2)敏感元件：直接感受被测量，并输出与被测量有确定关系的物理量；
转换元件：将敏感元件输出的非电量转换为电量；
测量电路：将转换元件输出的电量变换成便于显示、记录、控制和处理的信号
3.开环测量系统和闭环测量系统区别
答：开环测量系统(1)信息只沿着一个方向传递(2)系统相对误差等于各环节相对误差之和
(3)结构简单，但每个环节特性变化都会造成测量误差
闭环测量系统(1)有正向通道和反馈通道(2)输入输出关系由反馈环节特性决定，测量处理等环节造成的误差较小
4.测量不确定度及其评定方法
答：(1)测量不确定度：表征合理赋予被测量值的分散性，与测量结果相联系的参数即结果的可靠性和有效性的怀疑程度
(2)不确定度按其评定方法可分为A类评定和B类评定
A类评定是用统计方法进行评定。即对某被测量进行等精度的独立多次重复测量，得到一系列的测得值。
B类评定用非统计分析法，它不是由一系列的测得确定，而是利用影响测得值分布变化的有关信息和资料进行分析，并对测量值进行概率分布估计和分布假设的科学评定B类评定的信息来源有以下6项：
①以前的观测数据；
②对有关技术资料和测量仪器特性的了解和经验；
③生产部门提供的技术说明文件；
④校准文件、检定证书或其他文件提供的数据、准确度的等级或级别，包括目前暂
时在使用的极限误差等；
⑤手册或某些资料给出的参考数据及其不确定度；
⑥规定实验方法的国家标准或类似技术文件中给出的重复性限或复现性限。
第二章P24 1
什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些指标？
答：(1)传感器的静态特性是指被测量的值处于稳定状态时，传感器的输出与输入的关系
(2)线性度、灵敏度、迟滞性、重复性、分辨率、漂移
(3) 线性度：
灵敏度：迟滞性：
分辨率：
第三章P43 1、2、4
1.什么叫电阻式传感器？什么是金属材料的电阻应变效应？什么是半导体压阻效应？
答：(1)电阻式传感器是利用一定的方式将被测量的变化转化为敏感元件电阻参数的变化，再通过电路转变成电压或电流信号的输出，从而实现非电量的测量。
(2)金属在外力作用下产生机械形变，其电阻值也发生相应改变的现象。
(3)半导体由于应力的作用而使材料电阻率发生变化的现象称为压阻效应。
2.画出桥式测量电路，并推导直流电桥平衡条件，以及不对称电桥输出电压变化。
答：(1)
(2)直流电桥平衡条件
上图为负载电阻，→∞ 时，有：
U0=0时，有为电桥平衡条件
(3)
把电桥平衡条件代入上式化简，并忽略高阶无穷小量得：
3.采用应变片进行测量时为什么要进行温度补偿？常用补偿方法有哪些？P34
答：(1)应变片的阻值受环境（包括被测试件的温度）的影响很大。
(2)线路补偿法、应变片自补偿法。
第四章P62 1、2、3
1.什么叫电容式传感器？有哪些类型？
答：(1)电容式传感器：将被测量的变化转换成传感元件电容量的变化，再经过测量电路将电容量的变化转换成电信号输出。
(2) 变面积式；变间隙式；变介电常数式。
2.简述变面积式(直线位移型) 和变间隙式电容传感器工作原理。
答：对于平板状结构，两极板有效覆盖面积就发生变化，电容量也随之改变，其值为
其中为初始电容
其中为初始电容
3.简述双T型电桥电路的工作原理
答：
双T型电桥连接
正半周负半周
d
ab
C
ε
=
)
/
ln(
2
0r
R
h
C
πε
=
电源电压u 处于正半周时，二极管VD 1导通，VD 2截止，C 1被快速充电至U ，电源U 经R 2以电流I 1向负载R L 供电。如果电容C 2初始时已充电，则C 2经R 2和R L 放电，放电电流为I 2，即流经R L 的电流I L 为I 1、I 2代数和。
电源电压u 处于负半周时，二极管VD 1截止，VD 2导通，C 2被快速充电至U ，电源U 经R 2以电流I 2’向负载R L 供电。而C 1经R 1和R L 放电，放电电流为I 1’，即流经R L 的电流I L ’为I 1’、I 2’代数和。
第五章 P78
1.什么是电感式传感器？有哪些类型？
答：(1)利用电磁感应原理将被测非电量转换成线圈自感系数L 或互感系数M 的变化，再由
测量电路转换为电压或电流的变化量输出
(2)自感式、差动变压式、电涡流三种类型
2.变气隙式传感器工作原理
答： δ改变则L 改变，其对应转化的电或电流改变。 3.相敏检波电桥电路工作原理
答：
当差动式自感电感传感器处于中间位置时，Z 1=Z 2=Z ，输出电压U 0为零。
当衔铁移动使Z 1增加，则Z 2减小，当电源U 上正下负时，电阻R 2上的压降大于R 1上的压降。
4.涡流式传感器工作原理
答：根据法拉第电磁感应原理，块状金属导体置于变化的磁场中，导体内将产生呈涡旋状的
感应电流，称之为电涡流或涡流，这种现象称为涡流效应。
电涡流传感器是利用电涡流效应，将位移、温度等非电量转换为阻抗的变化或电感的变化从而进行非电量电测的
第六章 P92
1.什么是压电效应？
答：(1)正压电效应：某些电介质物质，在沿着一定方向上受到外力的作用而变形时，内部产生极化现象，同时在它的相应表面上会产生极性相反的电荷；当外力撤消后，又重新回到不带电的状态；当作用力改变方向时，电荷的极性也随之改变，机械能转化为电能；
(2)逆压电效应：在电介质物质的极化方向上施加电场，它会产生机械变形，当外加电场撤消时，电介质的变形也随之消失，电能转化为机械能
2.压电式传感器工作原理
答：以某些电介质的压电效应为基础，在外力作用下，电介质的表面就会产生电荷，有电压输出，从而实现力—电信号转换，再通过检测电荷量（或输出电压）的大小，即可测出作用力的大小。
δ
μ202
S N L =
3.压电式传感器等效电路有哪两种？
答：电荷等效、电压等效两种
4.前置放大器作用
答：(1)放大压电式传感器输出的微弱电信号
(2)把压电式传感器的高输出阻抗变为低阻抗输出
第七章P93
1.什么是霍尔效应？
答：霍尔效应：半导体薄片置于磁场中，当它的电流方向与磁场方向不一致时，半导体薄片上平行于电流和磁场方向的两个面之间产生电动势。
2.霍尔元件的基本测量电路及其工作原理
答：
3.霍尔传感器的不等位电势产生原因及其补偿方法
答：(1)霍尔元件对温度的变化很敏感
(2)恒流源供电、采用热敏元件、不等位电势的补偿（详见P96~97）
第八章P135 2、3、4
1.光电效应、光电导效应、光伏特效应
答：光电效应：物体由于吸收光子能量后产生相应电效应的物理现象
(1)外光电效应：在光线作用下能使电子逸出物体表面的现象
(2)内光电效应：光线照射在半导体材料上，材料中处于价带的电子吸收光子能量，通
过禁带跃入导带，使导带内电子浓度和价带内空穴增多，但这些被释放
的电子并不能逸出物体表面，而是停留在物体内部，使其导电能力发生
变化，或产生光生电动势
①光电导效应：在光线作用下，电子-空穴对增多，电导率变化
②光伏特效应：在光线作用下，物体两端产生一定方向的电动势
2.光电管工作原理
答：光电管是装有光阴极和阳极的真空玻璃管。光阴极由内壁上阴极材料构成，阳极为光电管中心环形金属板或柱面中心金属柱。正常工作时，阳极电位高于阴极。入射光频率大于红限时，阴极表面发射电子，电子被阳极吸引形成电流。若串上电阻，则产生压降，压降与光强有函数关系，从而实现光电转换。
3.光敏电阻工作原理
答：当光线照射光敏电阻时，材料中的电子-空穴对增加，其电导率变大，电阻值会急剧减小，电路中电流增加；当光照消失时，电阻会恢复原值。根据电路中电流值的变换即可推算出光照强度的大小。
第九章P164 1、6、9
1.什么是金属导体热电效应？简述热电偶工作原理
答：当两种不同的金属导体两端分别接在一起构成闭合回路，当两个结点温度不等（T＞T0）时，回路中会产生热电势，形成电流，这种现象称为热电效应。
两种不同金属的组合称为热电偶，通过热电效应被测温度信号转变为热电势信号
2.冷端补偿的必要性，补偿方法，补偿原理
答：(1)冷热端温差决定热电势大小，冷端温度变化会引起测量误差
(2)补偿导线法、冷端温度恒温法、冷端温度校正法、冷端温度电桥补偿法
(3)①补偿导线法：将热电偶做得很长，使冷端远离工作时，并连同测量仪表一起放置在恒
温或温度波动比较小地方
②冷端温度恒温法：在一个保温容器里放冰水混合物，电偶封入试管插入冰水混合物中
③冷端温度校正法：对仪表指示值加以修正E(t,0)=E(t,t0)+E(t0,0)
④冷端温度电桥补偿法：用电桥在温度变化时的不平衡电压（补偿电压）去消除冷端温
度变化对热电偶电势的影响
3.在某一测温系统中，用铂铑-铂热电偶的热端温度t=800,冷端温度t=25，求E(t,t0)
温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
第1章传感器基础理论思考题与习题答案 1.1什么是传感器？（传感器定义） 解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。 1.2传感器特性在检测系统中起到什么作用？ 解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。通常把传感器的特性分为两种：静态特性和动态特性。静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。 1.3传感器由哪几部分组成？说明各部分的作用。 解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。 1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意 义？动态参数有那些？应如何选择？ 解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。意义略（见书中）。动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。 1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。 解：其灵敏度 3 3 30010 60 510 U k X - - ?? === ?? 1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、
传感器原理与应用实 验指导书
实验一压力测量实验 实验目的： 1．了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 2．比较半桥与单臂电桥的不同性能，了解其特点，了解全桥测量电路的优点。 3．了解应变片直流全桥的应用及电路标定。 二、基本原理： 1．电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： ΔR/R=Kε 式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。（E为供桥电压）。 2．不同受力方向的两片应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。当两片应变片阻值和应变量相同时，其桥路输出电压 U02=EK/ε2，比单臂电桥灵敏度提高一倍。 3．全桥测量电路中，将受力状态相同的两片应变片接入电桥对边，不同的接入邻边，应变片初始阻值是R1= R2= R3=R4，当其变化值ΔR1=ΔR2=ΔR3=ΔR4
时，桥路输出电压U03=KEε，比半桥灵敏度又提高了一倍，非线性误差进一步得到改善。 4. 电子秤实验原理为实验三的全桥测量原理，通过对电路调节使电路输出的电压值为重量对应值，将电压量纲(V)改为重量量纲(g)即成为一台原始电子秤。 三、实验所需部件：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)、自备测试物。 四、实验步骤： 1、根据图(1-1),应变式传感器已装于应变传感器模板上。传感器中各应变片已接入模板左上方的R1、R 2、R 3、R4标志端。加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。 2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。 3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、 R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
传感器原理与应用 实 验 指 导 书 自动化工程学院
目录 1实验一应变片单臂电桥性能实验 1实验二应变片半桥性能实验 1实验三应变片全桥性能实验 实验四压阻式压力传感器测量压力特性实验 实验五差动变压器的性能实验 实验六差动变压器测位移特性实验 1实验七电容式传感器测位移特性实验 1实验八线性霍尔传感器测位移特性实验 1实验九开关式霍尔传感器测转速实验 1实验十磁电式转速传感器测转速实验 1实验十一光电传感器测量转速实验 实验十二电涡流传感器测量位移特性实验 实验十三被测体材质对电涡流传感器特性影响实验实验十四被测体面积对电涡流传感器特性影响实验* 实验十五气敏传感器实验 实验十六湿度传感器实验
CSY－2000型传感器与检测技术实验台 说明书 一、实验台的组成 CSY－2000型传感器与检测技术实验台由主机箱、传感器、实验电路(实验模板)、转动源、振动源、温度源、数据采集卡及处理软件、实验桌等组成。 1、主机箱：提供高稳定的±15V、±5V、＋5V、±2V～±10V（步进可调）、＋2V～＋24V （连续可调）直流稳压电源；音频信号源（音频振荡器）1KHz～10KHz（连续可调）；低频信号源（低频振荡器）1Hz～30Hz（连续可调）；传感器信号调理电路；智能调节仪；计算机通信口；主机箱上装有电压、气压等相关数显表。其中，直流稳压电源、音频振荡器、低频振荡器都具有过载保护功能，在排除接线错误后重新开机恢复正常工作。主机箱右侧面装有供电电源插板及漏电保护开关。 2、振动源（动态应变振动梁与振动台）：振动频率3Hz～30Hz可调（谐振频率9Hz～12 Hz左右）； 3、转动源：手动控制0转/分～2400转／分、自动控制300～2200转／分。 4、温度源：常温～200℃。 5、气压源：0～20Kpa（连续可调）。 6、传感器：基本型有箔式应变片(350Ω)传感器(秤重200g)、扩散硅压力传感器(20Kpa)、差动变压器(±4mm)、电容式位移传感器(±2.5mm)、霍尔式位移传感器(±1mm)、霍尔式转速传感器(2400转/分)、磁电转速传感器(250转/分～2400转/分)、压电式传感器、电涡流传感器(1mm)、光纤位移传感器(1mm)、光电转速传感器(2400转/分)、集成温度(AD590)传感器(室温～120℃)、K热电偶(室温～150℃)、E热电偶(室温～150℃)、Pt100铂电阻(室温～150℃)、Cu50铜电阻(室温～100℃)、湿敏传感器(10～95％RH)、气敏传感器(50～2000ppm)等。 7、调理电路(实验模板)：基本型有电桥及调平衡网络、差动放大器、电压放大器、电荷放大器、电容变换器、电涡流变换器、光电变换器、温度变换器、移相器、相敏检波器、低通滤波器。增强型增加相应的配套实验模板。 8、实验台：尺寸为1600×800×750mm。实验台桌上预留了计算机及示波器安放位置。 二、电路原理
2-4、现有栅长为3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%，欲用来测量泊松比μ=0.33的铝合金构件在单向应力状态下的应力分布(其应力分布梯度较大)。试问：应选用哪一种应变计?为什么? 答：应选用栅长为5mm 的应变计。由公式ρρεμd R dR x ++=)21(和[]x m x K C R dR εεμμ=-++=)21()21(知应力大小是通过测量应变片电阻的变化率来实现的。电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。一般金属μ≈0.3，因此(1+2μ)≈1.6；后部分为电阻率随应变而变的部分。以康铜为例，C ≈1，C(1-2μ)≈0.4，所以此时K0=Km ≈2.0。显然，金属丝材的应变电阻效应以结构尺寸变化为主。从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。 2-5、现选用丝栅长10mm 的应变计检测弹性模量E=2×1011N/m 2、密度ρ=7.8g/cm 3的钢构件承受谐振力作用下的应变，要求测量精度不低于0.5%。试确定构件的最大应变频率限。 答：机械应变波是以相同于声波的形式和速度在材料中传播的。当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而为应变计所响应时，就会有时间的迟后。应变计的这种响应 迟后对动态(高频)应变测量，尤会产生误差。由][]e l v f e l l 66max max ππλ<= <或式中v 为声波在钢构件中传播的速度； 又知道声波在该钢构件中的传播速度为： kg m m N E 33 6211108.710/102--????==ρν; s m kg s m Kg /10585.18.7/8.910242 28?=???=； 可算得kHz m s m e l v f 112%5.061010/10585.1||634max =???==-π。 2-6、为什么常用等强度悬臂梁作为应变式传感器的力敏元件? 现用一等强度梁：有效长l =150mm ，固 支处宽b=18mm ，厚h=5mm ，弹性模量E=2×105N/mm 2，贴上4片等阻值、K=2的电阻应变计，并接入四 等臂差动电桥构成称重传感器。试问： 1)悬臂梁上如何布片?又如何接桥?为什么? 2)当输入电压为3V ，有输出电压为2mV 时的称重量为多少? 答：当力F 作用在弹性臂梁自由端时，悬臂梁产生变形，在梁的上、下表面对称位置上应变大小相当，极性相反，若分别粘贴应变片R 1 、R 4 和R 2 、R 3 ，并接成差动电桥，则电桥输出电压U o 与力F 成正比。等强度悬臂梁的应变 E h b Fl x 206=ε不随应变片粘贴位置变化。 1）、悬臂梁上布片如图2-20a 所示。接桥方式如图2-20b 所示。这样当梁上受力时，R1、R4受拉伸力作用，阻值增大，R2、R3受压，阻值减小，使差动输出电压成倍变化。可提高灵敏度。 2）、当输入电压为3V ，有输出电压为2mV 时的称重量为： 计算如下： 由公式：o i i x i o U KlU E bh F E h b Fl K U K U U 66220=?==ε代入各参数算F =33.3N ； 1牛顿=0.102千克力；所以，F=3.4Kg 。此处注意：F=m*g ；即力=质量*重力加速度；1N=1Kg*9.8m/s 2. 力的单位是牛顿（N ）和质量的单位是Kg ；所以称得的重量应该是3.4Kg 。
《传感器原理及应用》实验教学大纲 课程编号：课程名称：《传感器原理及应用》 课程总学时：54学时总学分：学分 实验学时：8学时实验学分：学分 适应专业：01电子信息工程 编写人：陈欣波编写日期：2000年7月 一、实验课程的目的与任务 传感器原理及应用是实现生产过程自动化的重要手段，通过本课程实验的学习，使学生更好地掌握在生产生活中广泛使用的各类传感器结构、工作原理和特性等，进一步加强学生独立分析、解决问题的能力，同时注意培养学生实事求是、严肃认真的科学作风和良好的实验习惯，为今后工作打下良好的基础。 二、实验教学基本要求 本课程是《传感器原理及应用》课程的一个实践环节，通过实验教学，使学生进一步巩固所学理论知识，提高其分析和解决问题的能力。具体要求如下： 1.进一步巩固和加深对基本理论知识的理解，提高综合应用所学知识、独立设计的 能力。 2.学会自己独立分析问题、解决问题，具有一定的创新能力。 3.能正确使用实验仪器设备，掌握工作原理。 4.能独立撰写实验报告、准确分析实验结果、得出实验结论。 5.课前做好预习，上课严格安装实验步骤认真完成实验内容。 三、实验项目与内容提要
注：开设的实验项目可根据实验室具体设备和条件等进行适当地调整。 四、实验报告格式及要求 （一）、实验报告格式： 攀枝花学院实验报告 实验课程：实验项目：实验日期： 院系：电信班级：姓名: 学号：合作人：指导教师： 成绩： [实验目的和要求] [实验仪器、设备与材料] [实验原理] [实验步骤] [实验原始记录] [实验数据计算结果] 1.相关公式： 2.数据计算： 3.数据分析： 4.实验结论： [实验结果分析，讨论实验指导书中提出的思考题，写出心得与体会] （二）、实验报告要求: 1.实验名称、学生姓名、班号和实验日期； 2.实验目的和要求； 3.实验仪器、设备与材料； 4.实验原理； 5.实验步骤； 6.实验原始记录； 7.实验数据计算结果；
常用传感器的工作原理及应用
3.1.1电阻式传感器的工作原理 应变：物体在外部压力或拉力作用下发生形变的现象 弹性应变：当外力去除后，物体能够完全恢复其尺寸和形状的应变 弹性元件：具有弹性应变特性的物体 3.1.3电阻应变式传感器 电阻应变式传感器利用电阻应变片将应变转换为电阻值变化的传感器。 工作原理：当被测物理量作用于弹性元件上，弹性元件在力、力矩或压力等的作用下发生变形，产生相应的应变或位移，然后传递给与之相连的应变片，引起应变片的电阻值变化，通过测量电路变成电量输出。输出的电量大小反映被测量的大小。 结构：应变式传感器由弹性元件上粘贴电阻应变片构成。 应用：广泛用于力、力矩、压力、加速度、重量等参数的测量。 1．电阻应变效应 ○
电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应发生变化，这种现象称为“应变效应”。 2．电阻应变片的结构 基片 b l 电阻丝式敏感栅 金属电阻应变片的结构 4．电阻应变式传感器的应用 （1）应变式力传感器 被测物理量：荷重或力 一
二 主要用途：作为各种电子称与材料试验机的 测力元件、 发动机的推力测试、水坝坝体承载状况监测等。 力传感器的弹性元件：柱式、筒式、环式、悬臂式等 （2）应变式压力传感器 主要用来测量流动介质的动态或静态压力 应变片压力传感器大多采用膜片式或筒式 弹性元件。 （3）应变式容器内液体重量传感器 感压膜感受上面液体的压力。 （4）应变式加速度传感器 用于物体加速度的测量。 依据：a =F/m 。 3.2电容式传感器 3.2.1电容式传感器的工作原理 由绝缘介质分开的两个平行金属板组成的 平板电容器，如果不考虑边缘效应，其电容量为 当被测参数变化使得S 、d 或ε发生变化时， 电容量C 也随之变化。 d S C ε=
《传感器原理与应用》综合练习 一、填空题 1．热电偶中热电势的大小仅与金属的性质、接触点温度有关，而与热电极尺寸、形状及温度分布无关。 2．按热电偶本身结构划分，有普通热电偶、铠装热电偶、微型热电偶。3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势，使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。 4．硒光电池的光谱峰值与人类相近，它的入射光波长与人类正常视觉的也相近，因而应用较广。 5．硅光电池的光电特性中，光照度与其短路电流呈线性关系。 6．压电式传感器的工作原理是基于某些介质材料的压电效应。 7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。电畴具有自己极化方向。经过极化过的压电陶瓷才具有压电效应。 8．压电陶瓷的压电常数比石英晶体大得多。但石英晶体具有很多优点，尤其是其它压电材料无法比的。 9．压电式传感器具有体积小、结构简单等优点，但不能测量频率小的被测量。特别不能测量静态量。 10．霍尔效应是导体中的载流子在磁场中受洛伦茨力作用发生位移的结果。 11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。 12．减小霍尔元件温度误差的措施有：（1）利用输入回路的串联电阻减小由输入电阻随温度变化；引起的误差。（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差。 13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成磁物理量的变化；另一部分是霍尔元件和测量电路。 14．磁电式传感器是利用霍尔效应原理将磁参量转换成感应电动势信号输出。 15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为磁路的一部分。当齿轮转动时，引起磁路中，线圈感应电动势输出。 16．热敏电阻正是利用半导体的数目随着温度变化而变化的特性制成的热敏感元件。 17．热敏电阻与金属热电阻的差别在于，它是利用半导体的电阻随温度变化阻值变化的特点制成的一种热敏元件。 18．热敏电阻的阻值与温度之间的关系称为热敏电阻的。它是热敏电阻测温的基础。 19．热敏电阻的基本类型有：负温度系数缓变型、正温度系数剧变型、临界温度型。 20．正温度系数剧变型和临界温度型热敏电阻不能用于温度范围的温度控制，而在某一温度范围内的温度控制中却是十分优良的。 21．正温度系数剧变型和临界温度型热敏电阻属于型，适用于温度监测和温度控制。
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，光电效应，热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式： U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最
小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为：k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；
传感器原理及其应用 第一章传感器的一般特性 1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。 2）传感器又称变换器、探测器或检测器，是获取信息的工具 广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。 狭义：能把外界非电信息转换成电信号输出的器件。 国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。 3）传感器的组成： 敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。 转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。 基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。 4）传感器的静态性能指标 （1）灵敏度 定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比, 传感器输出曲线的斜率就是其灵敏度。 ①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。（2）线性度 定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。 线性度又可分为： ①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。 ②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。 端基直线定义：实际平均输出特性首、末两端点的连线。 ③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。 ④独立线性度：以最佳直线作为参考直线的线性度。 ⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。 （3）迟滞 定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。 即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。 （4）重复性 定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输
传感器原理与应用心得 张宝龙电信工二班201400121099 传感器应用极其广泛，而且种类繁多，涉及的学科也很多，通过对传感器的学习让我基本了解了传感器的基本概念及传感器的静、动态特性电阻式、电感式传感器的结构、工作原理及应用。 传感器的特性主要是指输出入输入之间的关系。当输入量为常量或变化很慢时，其关系为静态特性。当输入量随时间变换较快时，其关系为动态特性。 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。 所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。 传感器的作用主要是感受和响应规定的被测量，并按一定规律
将其转换成有用输出，特别是完成非电量到电量的转换。传感器的组成并无严格的规定。一般说来，可以把传感器看做由敏感元件和变换元件两部分组成，。 通过最近的学习，是我了解到在实际中使用传感器的选择一定要慎重。我们可以根据测量对象与测量环境确定传感器的类型。其次，当我们在选择传感器时要注意传感器的灵敏度，频率响应范围，线性范围，稳定性，精度等。 人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 通过对这门课的学习开阔了我的视野，让我了解了以前没有了解的东西。在老师的指导下让我明白了学习要有自觉性，要自己积极主动地去学习。
第1章传感器基础理论思考题与习题答案 什么是传感器（传感器定义） 解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。 传感器特性在检测系统中起到什么作用 解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。通常把传感器的特性分为两种：静态特性和动态特性。静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。 传感器由哪几部分组成说明各部分的作用。 解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图所示。 传感器的性能参数反映了传感器的什么关系静态参数有哪些各种参数代表什么意义动态参数有那些应如何选择 解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。意义略（见书中）。动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。 某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。 解：其灵敏度 3 3 30010 60 510 U k X - - ?? === ?? 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=℃、S2=mV、S3=V，求系统的总的灵敏度。 某线性位移测量仪，当被测位移由变到时，位移测量仪的输出电压由减至，求该仪器的灵敏度。
第1章传感器的技术基础 1.传感器的定义是什么？ 答：传感器最早来自于“sensor”一词，就是感觉的意思。随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。 传感器是获取信息的一种装置，其定义可分为广义和狭义两种。广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。 按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。 国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。传感器也称为变换器、换能器或探测器。如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。 2.简述传感器的主要分类方法。 答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。 (2)按输入信息分类。传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器等。这种分类对传感器的应用很方便。
:填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应，可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k （x）=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量， 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为：心）=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕 变小；机械滞后小；耐疲劳性好；具有足够的稳定性能：对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类：物理传 感器，化学传感器，生物传感器。

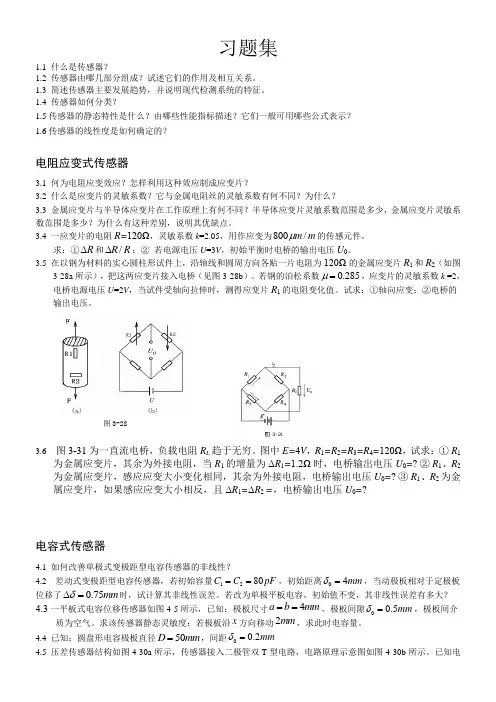

第1章 传感器的一般特性 1.1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。 1.2 简述传感器的作用和地位及其传感器技术的发展方向。 1.3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？ 1.4 传感器的动态特性指什么？常用的分析方法有哪几种？ 1.5 传感器的标定有哪几种？为什么要对传感器进行标定？ 1.6 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。由你的计算结果能得出什么结论? 解：满量程（F?S ）为50﹣10=40(mV) 可能出现的最大误差为： δ＝40?2%=0.8(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为： % 4%10021408.01=??=γ % 16%10081408 .02=??=γ 结论：测量值越接近传感器（仪表）的满量程，测量误差越小。 1.7 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。 1) T y dt dy 5105.1330 -?=+ 式中, y ——输出电压，V ；T ——输入温度，℃。 2) x y dt dy 6.92.44 .1=+ 式中，y ——输出电压，μV ；x ——输入压力，Pa 。 解：根据题给传感器微分方程，得 (1) τ=30/3=10(s)， K=1.5 10 5/3=0.5 10 5(V/℃)； (2) τ=1.4/4.2=1/3(s)， K=9.6/4.2=2.29(μV/Pa)。 1.8 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。试求该热电偶输出的最大值和最小值。以及输入与输出之间的相位差和滞后时间。 解：依题意，炉内温度变化规律可表示为 x(t) =520+20sin(ωt)℃ 由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40； 温度传感器（热电偶）对炉内温度的响应y(t)为 y(t)=520+Bsin(ωt+?)℃ 热电偶为一阶传感器，其动态响应的幅频特性为 ()()786 010******** 2 2 .B A =??? ? ???π+= ωτ+== ω 因此，热电偶输出信号波动幅值为 B=20?A(ω)=20?0.786=15.7℃ 由此可得输出温度的最大值和最小值分别为 y(t)|m ax =520+B=520+15.7=535.7℃ y(t)|m in =520﹣B=520-15.7=504.3℃ 输出信号的相位差?为 ?(ω)= -arctan(ωτ)= -arctan(2π/80?10)= -38.2? 相应的时间滞后为
《传感器原理与应用》实验指导书 朱蕴璞王芳编写 孔德仁审定 南京理工大学 二〇〇九年九月
实验须知 1．传感器实验仪是贵重实验设备，请在每个实验前认真阅读实验指导书，尤
其是每个实验最后的实验注意事项。 2．实验仪器电源的开关原则: 连接测量线路,确认准确无误后，开启仪器电源； 实验完毕，关闭仪器电源，拆除测量线路。 3．稳压电源不可对地短路。 4．实验过程中，心要细、动作要轻，不可有强制性机械动作出现。5．实验严格按操作规程进行，否则，出现损坏责任自负。 6．实验完毕，请一切恢复到实验前的状态，然后离开实验室。
目录 实验一传感器静态标定实验 (3) 实验二应变式传感器特性实验 (10) 实验三电感式、涡流式、电容式、霍尔式位移传感器特性实验 (14) 实验四重量测量实验（选做） (25) 实验五转速测量实验 (29) 实验六温度实验 (34)
实验一 传感器静态标定实验 （注：“压力传感器的静态标定及特性指标的求取”与“光纤位移传感器静态标定及特性指标求取“两实验取其一。） 压力传感器的静态标定及特性指标的求取 1、实验目的 掌握压力传感器静态标定的基本方法以及压力传感器的静态特性指标的求取。 2、实验内容 （1）组建压力测试系统； （2）学习压力测试系统的标定过程； （3）计算压力测试系统静态特性指标。 3、实验原理及方法 4活塞压力计一台，数字万用表一只，动态电阻应变仪一台，压力表一只。 5、实验步骤 （1）反复排除活塞压力计油腔内的空气，最后将压力泵手轮摇出。 （2）把压力传感器装在活塞压力计的联接螺帽上，关闭油杯。 （3）传感器输出接入可调零的桥盒，电桥输出接入数字万用表。当输出量很小，无法直接用万用表测得时，可先将传感器接入动态电阻应变仪桥盒（注意电桥的连接），桥盒的另一端连线接应变仪输入（选择一个通道）；将应变仪专用电源接好；电阻应变仪电压输出接数字万用表。（说明：后者标定是整个系统标定，所求得的指标也为系统指标） （4）压力表指示为零时，开启仪器电源（注意：开启仪器电源前应变仪各通道应处于关闭状态），将应变 图 1 压力传感器标定系统原理框图
《第一章传感器的一般特性》 1 试绘制转速和输出电压的关系曲线，并确定： 1）该测速发电机的灵敏度。 2）该测速发电机的线性度。 2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。 3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？ 4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？ 5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。 6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。 《第二章应变式传感器》 1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。 2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。 在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
