波导滤波器设计共48页

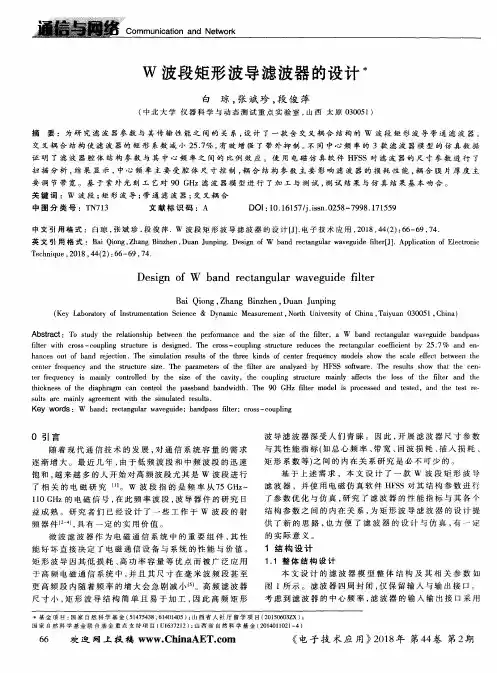

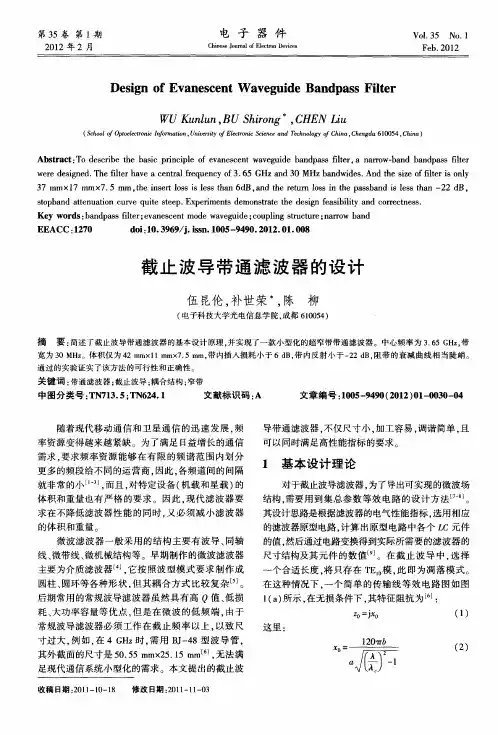

波导带通滤波器的设计
高葆新
【期刊名称】《国外电子测量技术》
【年(卷),期】2001()1
【摘要】波导带通滤波器是一种选频电路,应用在通信、电子战(EW)、雷达、自动测量设备(ATE)等的微波设备中。

它易与波导天线的馈电装置连接。

适于高功率的应用并且性能良好。

在小信号电平上,它基本上是用在8到100GHz的频率范围。

波导滤波器的主要功能是在通带插入损耗和失真很小的前提下,提供足够的阻带选择性。

例如,在微波接收机中,波导带通滤波器滤掉不需要的带外信号,保持前端噪声特性。

在微波发射机中,减小不需要的频谱,抑制发射机噪声传到接收机。

波导带通滤波器还应用在各种微波多工器上。

本文对波导带通滤波器的设计、研制和制造的关键技术进行了讨论。

【总页数】4页(P34-37)
【关键词】带通滤波器;波导设计;微波传输;设计
【作者】高葆新
【作者单位】
【正文语种】中文
【中图分类】TN713.502
【相关文献】
1.基于慢波半模基片集成波导的超宽带陷波带通滤波器设计 [J], 李姣;

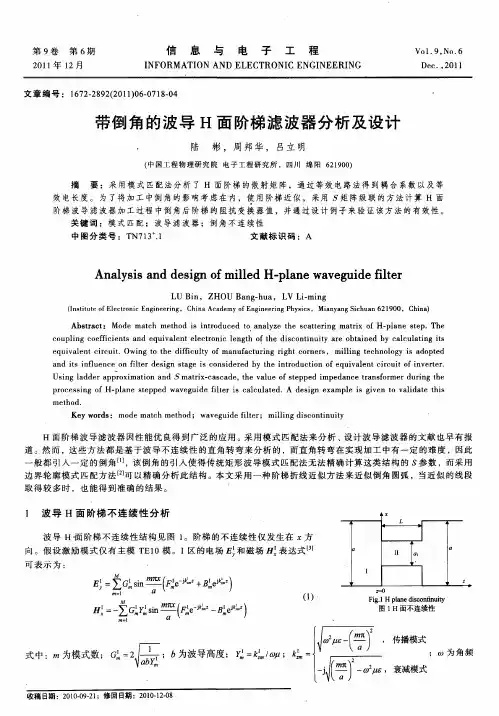

2.毫米波成像前端中H面电感膜片波导带通滤波器的精确设计 [J], 杨保华; 顾卫杰; 程志华
3.基于人工表面等离子体激元和基片集成波导的带通滤波器设计 [J], 林宇聪;肖丙刚
4.圆形半模空气隙填充基片集成波导带通滤波器设计与实现 [J], 刘维红;宋维勇;穆林
5.基于扇形基片集成波导的三频带通滤波器设计 [J], 张胜;刘硕;谢振江
因版权原因，仅展示原文概要，查看原文内容请购买。

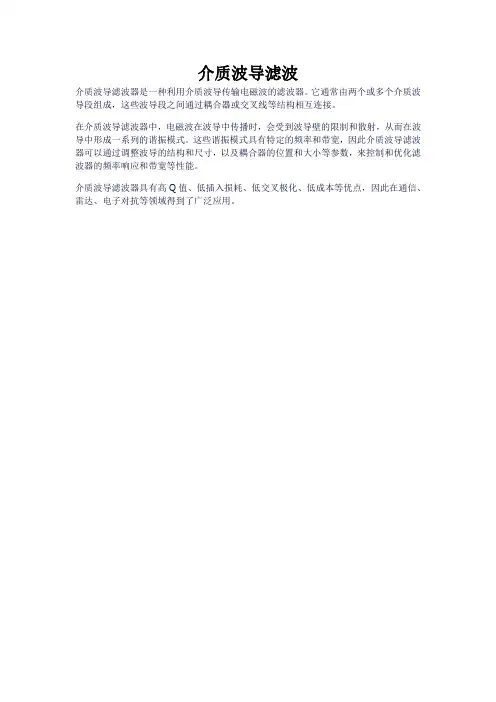

介质波导滤波
介质波导滤波器是一种利用介质波导传输电磁波的滤波器。

它通常由两个或多个介质波导段组成，这些波导段之间通过耦合器或交叉线等结构相互连接。

在介质波导滤波器中，电磁波在波导中传播时，会受到波导壁的限制和散射，从而在波导中形成一系列的谐振模式。

这些谐振模式具有特定的频率和带宽，因此介质波导滤波器可以通过调整波导的结构和尺寸，以及耦合器的位置和大小等参数，来控制和优化滤波器的频率响应和带宽等性能。

介质波导滤波器具有高Q值、低插入损耗、低交叉极化、低成本等优点，因此在通信、雷达、电子对抗等领域得到了广泛应用。

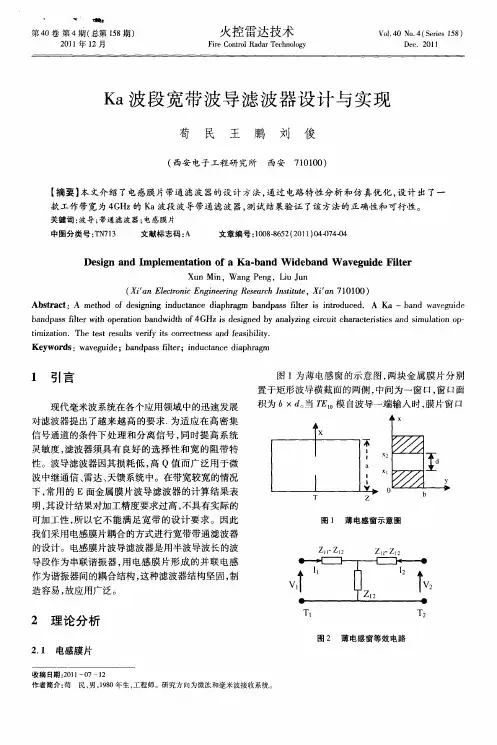

Ka波段宽带波导滤波器设计与实现荀民;王鹏;刘俊【摘要】A method of designing inductance diaphragm bandpass filter is introduced. A Ka - band waveguide bandpass filter with operation bandwidth of 4GHz is designed by analyzing circuit characteristics and simulation op- timization. The test results verify its correctness and feasibility.%本文介绍了电感膜片带通滤波器的设计方法，通过电路特性分析和仿真优化，设计出了一款工作带宽为4GHz的Ka波段波导带通滤波器，测试结果验证了该方法的正确性和可行性。

【期刊名称】《火控雷达技术》【年(卷),期】2011(000)004【总页数】5页(P74-77,104)【关键词】波导;带通滤波器;电感膜片【作者】荀民;王鹏;刘俊【作者单位】西安电子工程研究所,西安710100;西安电子工程研究所,西安710100;西安电子工程研究所,西安710100【正文语种】中文【中图分类】TN7131 引言现代毫米波系统在各个应用领域中的迅速发展对滤波器提出了越来越高的要求.为适应在高密集信号通道的条件下处理和分离信号，同时提高系统灵敏度，滤波器须具有良好的选择性和宽的阻带特性。

波导滤波器因其损耗低，高Q值而广泛用于微波中继通信、雷达、天馈系统中。

在带宽较宽的情况下，常用的E面金属膜片波导滤波器的计算结果表明，其设计结果对加工精度要求过高，不具有实际的可加工性，所以它不能满足宽带的设计要求。

因此我们采用电感膜片耦合的方式进行宽带带通滤波器的设计。

电感膜片波导滤波器是用半波导波长的波导段作为串联谐振器，用电感膜片形成的并联电感作为谐振器间的耦合结构，这种滤波器结构坚固，制造容易，故应用广泛。

介质波导滤波器的原理
介质波导滤波器是一种利用介质波导结构实现滤波功能的器件。

其工作原理基于介质波导中的传输模式和波导中的谐振现象。

在介质波导中，电磁波由波导结构引导传输，可以存在不同的传输模式，如TE 模式和TM模式。

这些模式对应着介质波导结构的几何形状和材料性质。

不同传输模式的特点决定了波导中电磁波的频率和相速度。

而波导中的谐振现象则是指当波导长度为整数倍波长时，波导中的电磁波可以在波导中来回反射形成驻波现象。

这些驻波模式对应着波导中的共振频率，共振频率决定了波导滤波器的工作频率。

因此，介质波导滤波器的原理可以概括为：通过设计合适的介质波导结构，选择特定的传输模式和谐振形态，使得波导中在特定频率范围内的电磁波被滤波器所传输，而其它频率的电磁波则被滤除或反射。

通过调整波导结构的尺寸、形状和介质的性质，以及引入耦合结构、反射结构等辅助元件，可以实现不同的滤波特性，如带通滤波器、带阻滤波器、带宽等。

同时，介质波导滤波器还可以实现高频率、高品质因数、低损耗等性能要求。
