什么是滤波器及其分类滤波器是一种用于处理信号的电子设备或电路，它可以通过改变信号的频率特性来实现信号的滤波作用。
滤波器的分类主要根据其频率特性、传递函数或滤波方式等方面进行。
下面将详细介绍滤波器的分类。
一、基本滤波器分类1. 低通滤波器（Low-Pass Filter，LPF）低通滤波器主要用于通过滤除高于截止频率的信号成分，而保留低于截止频率的信号成分。
它常用于去除高频噪音，使信号更加平滑。
2. 高通滤波器（High-Pass Filter，HPF）高通滤波器主要用于通过滤除低于截止频率的信号成分，而保留高于截止频率的信号成分。
它常用于去除低频杂音，提取出信号的高频部分。
3. 带通滤波器（Band-Pass Filter，BPF）带通滤波器主要用于通过滤除低于截止频率和高于截止频率的信号成分，而保留在截止频率范围内的信号成分。
它常用于对特定频带的信号进行提取和处理。
4. 带阻滤波器（Band-Stop Filter，BSF）带阻滤波器主要用于通过滤除在截止频率范围内的信号成分，而保留低于和高于截止频率范围的信号成分。
它常用于去除特定频带的干扰信号。
二、进一步分类1. 无源滤波器和有源滤波器无源滤波器是指由被动元件（如电阻、电容、电感）构成的滤波器，它不能放大信号。
有源滤波器是指由有源元件（如晶体管、运算放大器）与被动元件相组合构成的滤波器，它可以放大信号。
2. 数字滤波器和模拟滤波器数字滤波器是指基于数字信号处理技术实现的滤波器，它对信号进行采样和离散化处理。
模拟滤波器是指直接对连续信号进行滤波处理的滤波器。
3. 激励响应滤波器和无限冲激响应滤波器激励响应滤波器是指根据滤波器被激励时的响应特性进行分类。
无限冲激响应滤波器是指滤波器的冲激响应为无限长序列的滤波器。
总结滤波器是一种用于调节信号频率特性的重要电子设备或电路。
根据滤波器的频率特性、传递函数或滤波方式的不同，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
滤波器原理(模拟滤波)滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。
因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。
因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。
按照滤波器处理信号的性质分为，模拟滤波器和数字滤波器。
本文所述内容属于模拟滤波范围。
主要介绍模拟滤波器（连续时不变系统）原理、种类、数学模型、主要参数、ＲＣ滤波器设计。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
一、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。
⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。
它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。
⑶带通滤波器它的通频带在f1～f2之间。
它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。
⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。
它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。
低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。
低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉根据“最佳逼近特性”标准分类⑴巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。
滤波器种类作用原理滤波器是一种电子电路，它可以根据频率的不同，选择性地通过或抑制电路中的信号。
根据作用原理和种类的不同，滤波器可以分为多种类型。
1. 低通滤波器（Low-pass filter）低通滤波器是一种能够通过较低频率信号而抑制高频信号的滤波器。
它的作用是削弱或过滤掉输入信号中高于截止频率的频率分量。
低通滤波器广泛应用于音频和通信领域，常用于去除高频噪声。
2. 高通滤波器（High-pass filter）高通滤波器是一种能够通过较高频率信号而抑制低频信号的滤波器。
它的作用是削弱或过滤掉输入信号中低于截止频率的频率分量。
高通滤波器常用于音频和通信领域，常用于削弱或滤除低频噪声。
3. 带通滤波器（Band-pass filter）带通滤波器是一种能够通过一些频率范围内的信号而抑制其他频率范围内的信号的滤波器。
它的作用是只允许通过滤波器中选择的中心频率附近的频率分量，同时抑制其他频率范围的信号。
带通滤波器常用于音频、无线通信和图像处理等领域。
4. 带阻滤波器（Band-stop filter）带阻滤波器是一种能够通过除了一些频率范围内的信号外的其他信号的滤波器。
它的作用是削弱或完全抑制一些频率范围内的信号，同时允许通过其他频率范围的信号。
带阻滤波器常用于音频、无线通信和图像处理等领域。
5. 陷波滤波器（Notch filter）陷波滤波器是一种能够抑制特定频率的信号，但对其他频率相对较不敏感的滤波器。
它的作用是在滤波器的中心频率处产生一个深度抑制的窄带，用于削弱或滤除特定的干扰信号。
陷波滤波器常用于音频、无线通信和图像处理等领域。
滤波器的原理基于信号的频率特性，利用电子器件的非线性特性或通过设计合适的电路，选择性地通过或抑制输入信号中不同频率的分量。
常见的滤波器电路包括电容、电感和电阻等元件的组合。
通过调整元件的数值、组合方式和连接方式，可以实现不同类型的滤波器。
滤波器的工作原理可以根据其类型细分为不同的方法，例如使用RC电路或LC电路来实现滤波效果。
滤波器的分类
————————————————————————————————作者：————————————————————————————————日期：
滤波器的分类
按所处理的信号分为模拟滤波器和数字滤波器两种。
按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
1.低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声；
2.高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量；
3.带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声；
4.带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
按所采用的元器件分为无源和有源滤波器两种。
数字滤波器的分类方法
数字滤波器是一种能够对数字信号进行处理和改变其频率特征
的工具，它们可以在数字信号处理领域中起到重要作用。
数字滤波器可以按照不同的分类方法进行划分，下面将介绍一些常见的分类方法。
1. 按照时域特性分类
根据数字滤波器的时域特性，可以将其分为两类：有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
FIR滤波器的时域响应是有
限长度的，因此其具有线性相位特性；而IIR滤波器的时域响应是无限长度的，因此其通常具有非线性相位特性。
2. 按照传递函数分类
根据数字滤波器的传递函数，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器允许低频信号通过，而阻止高频信号；高通滤波器则允许高频信号通过，而阻止低频信号；带通滤波器能够通过一定范围内的频率信号，而阻止其他频率信号；带阻滤波器则能够阻止一定范围内的频率信号，而通过其他频率信号。
3. 按照滤波器的性质分类
根据数字滤波器的性质，可以将其分为线性滤波器和非线性滤波器。
线性滤波器是指其输出与输入之间存在线性关系，包括FIR和IIR滤波器；非线性滤波器则是指其输出与输入之间存在非线性关系，如中值滤波器等。
4. 按照实现方式分类
根据数字滤波器的实现方式，可以将其分为时域滤波器和频域滤波器。
时域滤波器是指在时域上对数字信号进行直接处理，如FIR和IIR滤波器；而频域滤波器则是指将数字信号通过傅里叶变换转化为频域信号，进而进行处理，如FFT滤波器等。
总之，数字滤波器的分类方法有很多种，不同的分类方法可以针对不同的问题和应用场景进行选择。
滤波器对⽐分析，这四种滤波器你都了解吗？是⼀种，按照分类标准的不同，滤波器具有诸多种类，⽐如巴特沃斯滤波器、切⽐雪夫滤波器、椭圆滤波器、贝塞尔滤波器等等。
为增进⼤家对滤波器的认识，本⽂将对巴特沃斯滤波器、切⽐雪夫滤波器、椭圆滤波器、贝塞尔滤波器之间的不同予以介绍。
如果你对滤波器具有兴趣，不妨继续往下阅读哦。
⼀、巴特沃斯滤波器的特点是通频带内的频率响应曲线最⼤限度平坦，没有起伏，⽽在阻频带则逐渐下降为零。
在振幅的对数对⾓频率的波特图上，从某⼀边界⾓频率开始，振幅随着⾓频率的增加⽽逐步减少，趋向负⽆穷⼤。
巴特沃斯滤波器的频率特性曲线，⽆论在通带内还是阻带内都是频率的单调函数。
因此，当通带的边界处满⾜指标要求时，通带内肯定会有裕量。
所以，更有效的设计⽅法应该是将精确度均匀的分布在整个通带或阻带内，或者同时分布在两者之内。
这样就可⽤较低阶数的系统满⾜要求。
这可通过选择具有等波纹特性的逼近函数来达到。
⼆、切⽐雪夫滤波器切⽐雪夫滤波器是在通带或阻带上频率响应幅度等波纹波动的滤波器，振幅特性在通带内是等波纹。
在阻带内是单调的称为切⽐雪夫I型滤波器;振幅特性在通带内是单调的，在阻带内是等波纹的称为切⽐雪夫II型滤波器。
采⽤何种形式的切⽐雪夫滤波器取决于实际⽤途。
三、椭圆滤波器椭圆滤波器(EllipTIc filter)⼜称考尔滤波器(Cauer filter)，是在通带和阻带等波纹的⼀种滤波器。
它⽐切⽐雪夫⽅式更进⼀步地是同时⽤通带和阻带的起伏为代价来换取过渡带更为陡峭的特性。
相较其他类型的滤波器，椭圆滤波器在阶数相同的条件下有着最⼩的通带和阻带波动。
四、贝塞尔滤波器贝赛尔(Bessel)滤波器是具有最⼤平坦的群延迟(线性相位响应)的线性过滤器。
贝赛尔滤波器常⽤在⾳频天桥系统中。
模拟贝赛尔滤波器描绘为⼏乎横跨整个通频带的恒定的群延迟，因⽽在通频带上保持了被过滤的信号波形。
贝塞尔(Bessel)滤波器具有最平坦的幅度和相位响应。
数字滤波器的分类方法
数字滤波器是一种将数字信号进行滤波的工具，它可以按照不同的方式进行分类。
以下是数字滤波器的分类方法：
1. 根据滤波器的传递函数分类
数字滤波器可以根据其传递函数的类型进行分类，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器可以通过将高频成分滤除来保留低频信号，而高通滤波器则相反。
带通滤波器可以通过选择一定范围的频率来保留中间频率的信号，而带阻滤波器则可以通过去除某个频率范围内的信号来达到滤波效果。
2. 根据滤波器的实现方式分类
数字滤波器可以根据其实现方式进行分类，包括IIR滤波器和FIR滤波器。
IIR滤波器是基于递归式的计算方式，能够实现高效的滤波功能，但可能存在不稳定性和相位失真等问题。
FIR滤波器则是基于非递归式的计算方式，能够实现线性相位和稳定的滤波效果。
3. 根据滤波器的响应特性分类
数字滤波器可以根据其响应特性进行分类，包括线性相位和非线性相
位滤波器。
线性相位滤波器能够保持信号的相位特性，而非线性相位滤波器则可能会引入相位失真的问题。
4. 根据滤波器的滤波器系数类型分类
数字滤波器可以根据其滤波器系数的类型进行分类，包括有限字长和无限字长滤波器。
有限字长滤波器在计算中需要考虑计算精度的问题，可能会引入误差，而无限字长滤波器则不存在这个问题。
总的来说，数字滤波器的分类方法有很多种，不同的分类方法可以帮助我们更好地理解数字滤波器的特性和应用。

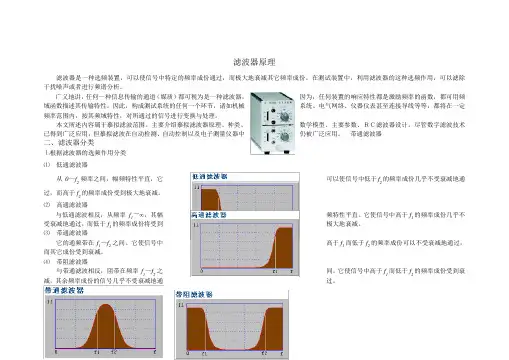

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成份通过，而极大地衰减其它频率成份。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或者进行频谱分析。
广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。
因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。
因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。
本文所述内容属于摹拟滤波范围。
主要介绍摹拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。
尽管数字滤波技术已得到广泛应用，但摹拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
带通滤波器二、滤波器分类⒈根据滤波器的选频作用分类⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成份几乎不受衰减地通过，而高于f2的频率成份受到极大地衰减。
⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。
它使信号中高于f1的频率成份几乎不受衰减地通过，而低于f1的频率成份将受到极大地衰减。
⑶带通滤波器它的通频带在f1～f2之间。
它使信号中高于f1而低于f2的频率成份可以不受衰减地通过，而其它成份受到衰减。
⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。
它使信号中高于f1而低于f2的频率成份受到衰减，其余频率成份的信号几乎不受衰减地通过。
低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。
低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联⒉ 根据“最佳逼近特性”标准分类⑴ 巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。
巴特沃斯滤波器具有最大平整幅度特性，其幅频响应表达式为：⑵ 切比雪夫滤波器切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：ε是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；T是第一类切贝雪夫多项式。
电路中的滤波器有哪些类型在电路中，滤波器是一种用于削弱或消除特定频率的信号的设备。
滤波器可以被广泛应用于音频设备、通信系统和电子测量设备中。
根据不同的工作原理和频率特性，滤波器可以被分为多种类型。
本文将介绍电路中常见的几种滤波器类型。
一、低通滤波器低通滤波器是一种允许低于截止频率的信号通过的滤波器。
它主要用于过滤高频噪音和干扰信号，使得只有低频信号能够通过。
低通滤波器在音频处理、功放电路以及无线通信等领域得到广泛应用。
常见的低通滤波器有电容滤波器和RC低通滤波器。
二、高通滤波器高通滤波器与低通滤波器相反，它允许高于截止频率的信号通过，而抑制低频信号。
高通滤波器主要用于滤除低频噪声和直流偏置信号。
在音频设备中，高通滤波器常用于音乐播放器和话筒等设备中，以滤除低频背景噪音。
常见的高通滤波器包括电感滤波器和RC高通滤波器。
三、带通滤波器带通滤波器可以选择一定频率范围内的信号通过，而削弱其他频率范围内的信号。
带通滤波器常用于音频设备中的频率调节，使得用户可以选择想要的频率范围。
带通滤波器可分为无源滤波器和有源滤波器两种类型。
无源滤波器主要由电容、电感和电阻等被动元件组成，而有源滤波器则引入了放大器等主动元件。
四、带阻滤波器带阻滤波器与带通滤波器相反，它主要用于抑制一定频率范围内的信号，而允许其他频率范围的信号通过。
带阻滤波器常用于陷波、降噪和频率选择等应用中。
常见的带阻滤波器有陷波器和巴特沃斯带阻滤波器。
五、全通滤波器全通滤波器的作用是通过保持信号的幅度和相位特性，不改变信号的频率组成。
全通滤波器在音频信号处理和通信系统中起到重要作用。
常见的全通滤波器有比例性滤波器和相位平移滤波器。
六、数字滤波器数字滤波器是一种基于数字信号处理技术设计和实现的滤波器。
它以数字信号作为输入和输出，并通过数字算法对信号进行滤波处理。
数字滤波器具有灵活性高、精度高以及易于实现等优点，在数字音频处理、通信系统、雷达系统等领域得到了广泛应用。
滤波器的分类按元件分类，滤波器可分为:有源滤波器、无源滤波器、陶瓷滤波器、晶体滤波器、机械滤波器、锁相环滤波器、开关电容滤波器等.按信号处理的方式分类，滤波器可分为：模拟滤波器、数字滤波器.按通频带分类，滤波器可分为：低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
除此之外，还有一些特殊滤波器，如满足一定频响特性、相移特性的特殊滤波器，例如，线性相移滤波器、时延滤波器、音响中的计杈网络滤波器、电视机中的中放声表面波滤波器等。
按通频带分类,有源滤波器可分为:低通滤波器（LPF)、高通滤波器(HPF）、带通滤波器（BPF)、带阻滤波器（BEF）等。
按通带滤波特性分类,有源滤波器可分为:最大平坦型（巴特沃思型)滤波器、等波纹型（切比雪夫型)滤波器、线性相移型（贝塞尔型）滤波器等。
按运放电路的构成分类，有源滤波器可分为：无限增益单反馈环型滤波器、无限增益多反馈环型滤波器、压控电源型滤波器、负阻变换器型滤波器、回转器型滤波器等.有源滤波器的特点及分类1.有源滤波器的特点有源滤波器的频率范围是由直流到500KHZ，在低频范围内已取代了传统的LC滤波器。
特别是在很低频率下不可能实现LC滤波器,但有源滤波器却能给出满意的结果.1、有源滤波器它的输入阻抗高，输出阻抗极低,因而具有良好的隔离性能，所以各级之间均无阻抗匹配的要求。
2、易于制作截止频率或中心频率连续可调的滤波器且调整容易。
3、如果使用电位器、可变电容器，有源滤波器的频率精度易于达到0.5%。
4、不用电感器,体积小、重量轻，在低频情况下,这种优点就更极为突出。
5、设计有源滤波器比设计LC滤波器具灵活性，也可得到电压增益。
但是应当注意，有源滤波器以集成运放作有源元件,所以一定要电源,输入小信号时受运放带宽有限的限制，输入大信号时受运放压摆率的限制，这就决定了有源滤波器不适用于高频范围。
目前实用范围大致在100KHZ以内,另一方面，在频率高于100KHZ时，无源滤波器的性能却比有源滤波器的好，当频率高于10MHZ时，无源滤波器则更显得优越.2。
1．滤波器的功能滤波器的功能就是允许某一部分频率的信号顺利的通过，而另外一部分频率的信号则受到较大的抑制，它实质上是一个选频电路。
滤波器中，把信号能够通过的频率范围，称为通频带或通带；反之，信号受到很大衰减或完全被抑制的频率范围称为阻带；通带和阻带之间的分界频率称为截止频率；理想滤波器在通带内的电压增益为常数，在阻带内的电压增益为零；实际滤波器的通带和阻带之间存在一定频率范围的过渡带。
2．滤波器的分类( 1）按所处理的信号分为模拟滤波器和数字滤波器两种。
( 2）按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。
高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。
带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。
带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
( 3）按所采用的元器件分为无源和有源滤波器两种。
无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。
这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。
有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成。
这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。
3. 滤波器的主要参数( 1）通带增益A0：滤波器通带内的电压放大倍数。
滤波器的分类及应用滤波器是一种用于改变信号频谱特性的设备或算法。
它通过在一定频率范围内增加或抑制信号的幅度，来实现信号的滤波功能。
滤波器广泛应用于各种领域，例如音频处理、图像处理、通信系统、雷达系统等。
根据滤波器的特性和工作原理，可以将滤波器分为多种不同的类型，以下是常见的滤波器分类及应用：1. 低通滤波器（Low-pass Filter）：低通滤波器将低于一定截止频率的信号通过，而抑制高于截止频率的信号。
它常用于音频处理、图像处理和通信系统中的降噪、信号提取、信号恢复等应用。
2. 高通滤波器（High-pass Filter）：高通滤波器将高于一定截止频率的信号通过，而抑制低于截止频率的信号。
它常用于音频处理、图像处理和通信系统中的边缘检测、信号增强等应用。
3. 带通滤波器（Band-pass Filter）：带通滤波器将处于一定频率范围内的信号通过，而抑制低于和高于该范围的信号。
它常用于音频处理、图像处理和通信系统中的频率选择性传输、信号分析等应用。
4. 带阻滤波器（Band-stop Filter）：带阻滤波器抑制处于一定频率范围内的信号，而通过低于和高于该范围的信号。
它常用于音频处理和图像处理中的陷波、噪声去除等应用。
5. 常用滤波器的变种：除了上述常见的滤波器类型外，还有一些滤波器是这些类型的变种，包括陷波滤波器（Notch Filter）、全通滤波器（All-pass Filter）、线性相位滤波器（Linear Phase Filter）等。
它们分别具有特定的频率响应和相位特性，适用于不同的应用场景。
在实际应用中，滤波器有很多具体的应用场景，以下是一些常见的应用举例：1. 音频处理：滤波器用于音频设备中的均衡器、低音增强、高音增强等功能，用于调节音频信号的频率特性，提升音质。
2. 图像处理：滤波器用于图像处理中的降噪、锐化、平滑等功能，用于增强图像的细节、去除噪声、改善图像质量。
3. 通信系统：滤波器在通信系统中用于信号调制、解调、频率选择性传输等功能，用于提取和处理特定频率范围内的信号。
有源电力滤波器apf分类有源电力滤波器（Active Power Filter，APF）是一种能够有效抑制电力系统谐波干扰的设备。
它通过对电网电流进行实时监测、计算并控制其输出电流，从而消除谐波电流，改善电力质量。
APF根据其控制策略和电源连接方式可以分为多种分类。
本文将详细介绍三种常见的APF分类，包括电压型、电流型和混合型。
1. 电压型APF：电压型APF是以电压为基准进行控制的滤波器。
它通过监测电网电压，计算出理想电流，并控制逆变器输出电流与电网电压保持同相，以使其输出电流具有滤除谐波电流的能力。
电压型APF主要用于电网电压波动较大的场合，例如低压电网、发电机等，它能够在电网电压波动时及时调整输出电流以适应电网变化。
2. 电流型APF：电流型APF是以电流为基准进行控制的滤波器。
它通过监测电网电流，计算出理想电流，并控制逆变器输出电流与电网电流保持同相和同幅，以实现对谐波电流的补偿。
电流型APF主要用于电网电流谐波干扰较大的场合，例如有大量非线性负载的电网，它能够根据电网实际情况灵活调整输出电流，有效抑制谐波电流对电网的影响。
3. 混合型APF：混合型APF是电压型APF和电流型APF的结合。
它综合考虑电压和电流两个因素，通过根据电网的实际情况调整输出电流的相位和幅值，以最大程度地减小谐波电流的影响。
混合型APF灵活性和适应性较强，能够在不同的电网环境下发挥较好的滤波效果。
总结起来，电压型APF适用于电网电压波动较大的场合，电流型APF适用于电网电流谐波干扰较大的场合，而混合型APF则能够在不同的电网环境下灵活应用。
这些不同类型的APF都能够有效地抑制电力系统中的谐波干扰，提高电力质量，保证电网稳定运行。
随着电力质量要求的不断提高，APF在电力系统中的应用将越来越广泛。
