- 1 - 普通硅酸盐水泥的定义
普通硅酸盐水泥是一种常见的建筑材料，广泛应用于各种建筑工程中。它是由石灰石、黏土等原料经过研磨、混合、煅烧等工艺制成的水泥，具有良好的硬化性能和强度。本文将就普通硅酸盐水泥的定义、组成、性能等方面进行详细介绍。
一、普通硅酸盐水泥的定义
普通硅酸盐水泥是一种以熟料为主要原料的水泥，它是由石灰石、黏土等原料经过研磨、混合、煅烧等工艺制成的。在生产过程中，石灰石和黏土经过破碎、混合后，进入旋转窑进行煅烧。经过煅烧后的熟料经过研磨，即可得到普通硅酸盐水泥。普通硅酸盐水泥是一种灰色粉末状物质，它具有良好的硬化性能和强度，广泛应用于各种建筑工程中。
二、普通硅酸盐水泥的组成
普通硅酸盐水泥的主要成分是三氧化二铝、二氧化硅、三氧化二铁、四氧化三钙等物质。其中，三氧化二铝和二氧化硅是主要的硅铝酸盐物质，它们在水泥中的含量占到了80%以上。三氧化二铁、四氧化三钙等物质则是水泥的辅助成分，它们在水泥中的含量较低。
三、普通硅酸盐水泥的性能
1. 硬化性能
普通硅酸盐水泥具有良好的硬化性能，它的硬化时间较短，在24小时内就能达到一定的强度。在约28天的时间内，水泥的强度可以达到最高值，此时水泥的硬化过程已经基本完成。水泥的硬化性能 - 2 - 与其熟料的矿物组成、煅烧温度、煅烧时间等因素有关。
2. 强度
普通硅酸盐水泥的强度较高，它的抗压强度可以达到20-60MPa，抗拉强度可以达到3-5MPa，抗弯强度可以达到5-10MPa。水泥的强度与其熟料的矿物组成、煅烧温度、煅烧时间等因素有关。
3. 耐久性
普通硅酸盐水泥具有较好的耐久性，它能够承受较大的荷载和外部环境的影响。但是，水泥在长期使用过程中，可能会发生开裂、脱落等现象，这些问题需要在设计和施工中予以考虑。
4. 可塑性
硅酸盐水泥熟料矿物组成及其配料计算
第一节 硅酸盐水泥熟料矿物组成
如前所述，硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。因此，在硅酸盐水泥熟料中 CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。其结晶细小，一般为30-60μm 。因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。它主要有以下四种矿物：
硅酸三钙 3Ca0.Si02 ，可简写为 C3S ；
硅酸二钙 2Ca0.Si02 ，可简写为 C2S ；
铝酸三钙 3Ca0.A1203 ，可简写为 C 3 A ；
铁相固溶体通常以铁铝酸四钙 4Ca0 . A1203 . Fe203 作为代表式，可简写成
C4AF,
此外，还有少量游离氧化钙 (f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。通常熟料中 C3S 和 C2S 含量约占 75 ％左右，称为硅酸盐矿物。 C3A 和C4AF 的理论含量约占 22 ％左右。在水泥熟料锻烧过程中,C3A 和C4AF 以及氧化镁、碱等在 1250℃ - 1280℃会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。
一• 硅酸三钙
C3S是硅酸盐水泥熟料的主要矿物。其含量通常为50％左右，有时甚至高达60％以上。纯C3S只有在 2065-1250℃温度范围内才稳定。在 2065℃以上不一致熔融为 Ca0 和液相；在 1250℃以下分解为 C2S 和 Ca0 ，但反应很慢，故纯 C3S
在室温可呈介稳状态存在。 C3S 有三种晶系七种变型：
1070 ℃ 1060 ℃ 990 ℃ 960 ℃ 920 ℃ 520 ℃
R ←―→ MⅢ ←―→ MⅡ ←―→ MⅠ ←―→ ～ T Ⅲ ←―→ T Ⅱ ←―→ T Ⅰ
水泥生产工艺及水泥熟料的形成
水泥生料经过连续升温，达到相应的温度时，其煅烧会发生一系列物理化学变化，最后形成熟料。硅酸盐水泥熟料主要由硅酸三钙（C3S）、硅酸盐二钙（C2S）、铝酸三钙（C3A）、铁铝酸四钙（C4AF） 等矿物所组成。
硅酸盐水泥生料通常是用石灰石、黏土及少量铁矿石等按适当的比例配制而成。石灰石的主要组成是碳酸钙（CaCO3）和少量的碳酸镁（MgCO3），黏土的主要矿物是高岭石（2SiO2·Al2O3·2H2O）及蒙脱石（4SiO2·Al2O3·9H2O)等，铁矿石的主要组成是氧化铁（Fe2O3）。
硅酸盐水泥熟料形成的过程，实际上是石灰石、黏土、铁矿石等主要原料经过加热，发生一系列物理化学变化形成C3A、C4AF、C2S和C3S等 矿物的过程，不论窑型的变化如何，其过程是不变的。
一、煅烧过程物理化学变化
水泥生料在加热煅烧过程中所发生的
（一）自由水的蒸发
（二）黏土质原料脱水和分解
（三）石灰石的分解
（四）固相反应
（五）熟料烧成 （六）熟料的冷却
（一）自由水的蒸发
无论是干法生产还是湿法生产，入窑生料都带有一定量的自由水分，由于加热，物料温度逐渐升高，物料中的水分首先蒸发，物料逐渐被烘干，其温度逐渐上升，温度升到100~150℃时，生料自由水分全部被排除，这一过程也称为干燥过程。
（二）黏土质原料脱水和分解
黏土主要由含水硅酸铝所组成，其中二氧化硅和氧化铝的比例波动于2：1~4：1之间。当生料烘干后，被继续加热，温度上升较快，当温度升到450℃时，黏土中的主要组成高岭土（Al2O3·2SiO2·2H2O）失去结构水，变为偏高岭石（2SiO2·Al2O3）。
高岭土进行脱水分解反应时，在失去化学结合水的同时，本身结构也受到破坏，变成游离的无定形的三氧化二铝和二氧化硅，其具有较高的化学活性，为下一步与氧化钙反应创造了有利条件。在900-950℃，由无定形物质转变为晶体，同时放出热量。

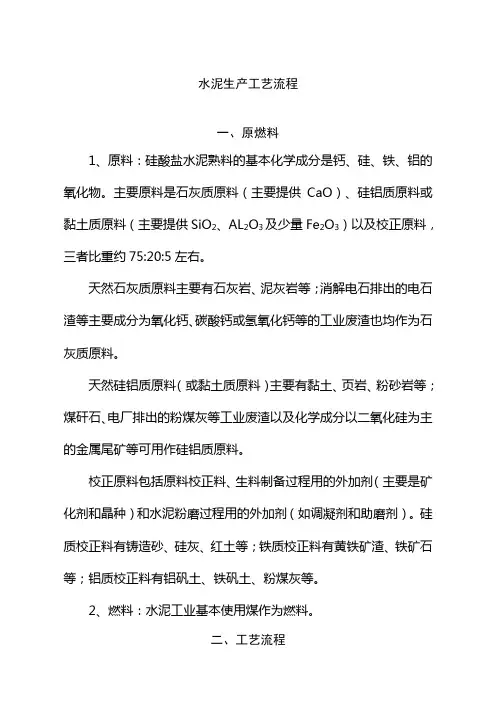

水泥生产工艺流程
一、原燃料
1、原料：硅酸盐水泥熟料的基本化学成分是钙、硅、铁、铝的氧化物。主要原料是石灰质原料（主要提供CaO）、硅铝质原料或黏土质原料（主要提供SiO2、AL2O3及少量Fe2O3）以及校正原料，三者比重约75:20:5左右。
天然石灰质原料主要有石灰岩、泥灰岩等；消解电石排出的电石渣等主要成分为氧化钙、碳酸钙或氢氧化钙等的工业废渣也均作为石灰质原料。
天然硅铝质原料（或黏土质原料）主要有黏土、页岩、粉砂岩等；煤矸石、电厂排出的粉煤灰等工业废渣以及化学成分以二氧化硅为主的金属尾矿等可用作硅铝质原料。
校正原料包括原料校正料、生料制备过程用的外加剂（主要是矿化剂和晶种）和水泥粉磨过程用的外加剂（如调凝剂和助磨剂）。硅质校正料有铸造砂、硅灰、红土等；铁质校正料有黄铁矿渣、铁矿石等；铝质校正料有铝矾土、铁矾土、粉煤灰等。
2、燃料：水泥工业基本使用煤作为燃料。
二、工艺流程 水泥生产过程可简称为“两磨一烧”。一是生料粉磨：将原料破碎或烘干后，按一定比例配合、磨细，并制备为成分合适、质量均匀的生料，称之为第一阶段；二是熟料煅烧：将生料加入水泥窑中煅烧至部分熔融，得到以硅酸钙为主要成分的水泥熟料；三是水泥粉磨：熟料加入适量的石膏，有时还加入一些混合材料，共同磨细为水泥。
生产环节：矿山开采→破碎→预均化→配料→生料粉磨→生料均化→悬浮预热、预分解、回转窑煅烧→配料→水泥粉磨→水泥均化→水泥包装、散装出厂。
具体工艺流程为：1、把来自矿山开采下来的石灰石、粘土经过两级破碎分别储存于石灰石库和粘土库中；
2、将石灰石和粘土及少量校正原料按照一定的比例均化成均匀的原料送往生料磨中进行烘干和粉磨；
3、粉磨后的生料用气力提升泵送入空气均化库，进一步用空气搅拌均化生料和储存生料；
4、均化库中的生料经卸料、计量、提升、定量喂料后送至窑尾悬浮预热器和分解炉，经过预热和分解后的物料进入回转窑煅烧熟料。其中，回转窑和分解炉所用的燃料煤由原煤经过烘干兼粉磨后制成煤粉并储存于煤粉仓中供给。 5、熟料经过蓖式冷却机后，由输送机、计量称、提升机送入熟料库内储存。
