矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥;

建筑工程广泛使用的五种水泥及其代号硅酸盐水泥代号P·Ⅰ，P·Ⅱ普通硅酸盐水泥、代号P·O矿渣硅酸盐水泥、代号P·S火山灰质硅酸盐水泥、代号P·P粉煤灰硅酸盐水泥、代号P·F硅酸盐水泥和普通硅酸盐硅酸盐水水泥在硅酸盐系水泥品种中，硅酸盐水泥和普通硅酸盐水泥的组成相差较小，性能较为接近。

一、硅酸盐水泥的定义按《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）规定：凡由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。

硅酸盐水泥分两种类型，不掺加石灰石和粒化高炉矿渣的称I 型硅酸盐水泥，代号P·I；在粉磨时掺加不超过水泥重量5%的石灰石或粒化高炉矿渣混合材料的称II型硅酸盐水泥，代号P·II。

二、硅酸盐水泥的水化和凝结硬化水泥加水拌合后，最初形成具有可塑性的浆体（称为水泥净浆），随着水泥水化反应的进行逐渐变稠失去塑性，这一过程称为凝结。

此后，随着水化反应的继续，浆体逐渐变为具有一定强度的坚硬的固体水泥石，这一过程称为硬化。

可见，水化是水泥产生凝结硬化的前提，而凝结硬化则是水泥水化的必然结果。

（一）硅酸盐水泥的水化硅酸盐水泥与水拌合后，其熟料颗粒表面的四种矿物立即与水发生水化反应，生成水化产物。

各矿物的水化反应如下：2（3CaOSiO2）+6H2O=3CaO2SiO23H2O（水化硅酸钙凝胶）+3Ca（OH）2（氢氧化钙晶体）2（2CaOSiO2）+4H2O=3CaO2SiO23H2O+Ca（OH）23CaOAl2O3+6H2O=3CaOAl2O36H2O （水化铝酸钙晶体）4CaOAl2O3Fe2O3+7H2O=3CaOAl2O36H2O+CaOFe2O3H2O （水化铁酸钙凝胶）上述反应中，硅酸三钙的水化反应速度快，水化放热量大，生成的水化硅酸钙（简写成C-S-H）几乎不溶于水，而以胶体微粒析出，并逐渐凝聚成为凝胶。

第十章、化验类、混凝土一、填空题1、细度表示方法常见四种：平均粒径法、筛析法、比表面积法、颗粒组成法。

2、水泥熟料的矿物组成 C3S ——硅酸三钙（含量:50～60%)、 C2S ——硅酸二钙(含量:15～32%)、C3A ——铝酸三钙(含量：3～11%)、C4AF——铁铝酸四钙(含量:8～18%)。

3、回转窑结构：筒体、支承装置、传动装置、密封装置等4、硅酸盐水泥初凝不小于45min，终凝不大于390min。

普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45min，终凝不大于600min。

5、硅酸盐水泥和普通硅酸盐水泥的细度以比表面积表示，其值不小于300m2/kg；6、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥的细度以筛余表示，80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%。

水泥颗粒过粗既不利于水泥活性的发挥，又影响了其保水成浆的性能。

7、粉煤灰、生料、粘土标准样品检验前在__105-110℃烘箱中烘样_2_小时，取出在干燥器中冷却后，称样。

8.硝酸银至于_棕___色瓶中，因为__硝酸银见光分解___9.不溶物的测定加完盐酸使样品分解后，用__近沸的热水__稀释至_50__ml。

用__中_速滤纸，用_热_水洗涤_10_次以上。

10.乙二醇法测定游离氧化钙称取约__0.5_克试样，精确至0.0001克，置于250ml 干燥的锥形瓶中，加入__30__ml乙二醇-乙醇溶液，放入一根搅拌子，装上冷凝管，置于游离钙测定仪上，打开电源开关，以适当的速度搅拌溶液，同时升温并加热煮沸，当冷凝下的乙醇开始连续滴下时，继续搅拌并微沸___4_分钟后，取下锥形瓶，用_预先用无水乙醇_润湿过的快速滤纸抽气过滤或预先用__无水乙醇__洗涤过的玻璃砂芯漏斗抽气过滤，用无水乙醇洗涤锥形瓶和沉淀__3_次，过滤时等上次洗涤液漏完后再洗涤下次。

通用硅酸盐水泥取样标准
1通用硅酸盐水泥定义：以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料,GB175-2007《通用硅酸盐水泥》为强制性国家标准，该标准将旧标准GB175-1999、GB1344-1999、GB12958-1999三个标准整合为一项标准，在技术要求、混合材品种和掺量、合格判定等方面都做了较大的变动，特别是在水泥品种划分、混合材种类限定、取消P〃O32.5（原来市场上最常见的普硅32.5级水泥），现在市场上最常见的是P〃C 32.5级（即复合水泥32.5级）和P〃O42.5（即普硅
级。

普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个等级。

复合硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个等级。

2检测项目
3
3.1同一水泥厂、同品种、同等级、同批号、同一进场数量的水泥，或者可以按
照以200吨为一验收批，不足200吨亦按一验收批计。

3.2取样要有代表性，一般从20袋（袋装水泥）或20个以上不同部位（散装水
泥）取等量样品，总数不少于12kg，拌匀后分成2份，1份6kg用水泥桶装
后送实验室进行检验，1份密封包存以备校验（本中心为方便委托方，已备
有专用水泥留样桶，委托时只需将所取水泥送至中心样品室即可，不必带水
泥桶）。

水泥一、六大通用水泥1、硅酸盐水泥（等级为42.5、42.5R、52.5、52.5R、62.5、62.5R）①p.I②p.II2、★普通硅酸盐水泥（P.O）（32.5、32.5R、42.5、42.5R、52.5、52.5R）3、矿渣硅酸盐水泥（p.S）4、火山灰质硅酸盐水泥（p.p）5、粉煤灰硅酸盐水泥（p.F）6、★复合硅酸盐水泥（p.C）二、取样方法及数量混凝土结构工程用水泥根据《混凝土结构工程施工质量验收规》（GB50204-2002）1、同一生产厂家、同一强度等级、同一品种、同一批号且连续进场的水泥袋装不超过200t为一检验批，散装不超过500t为一检验批，每批抽样不少于一次。

2、当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥）时，应进行复验，并按复验结果使用。

三、取样送样规则1、水泥委托检验样必须以每一个出厂水泥编号为一个取样单位，不得有两个以上的出厂编号混合取样。

2、水泥试样必须在同一编号不同部位处等量采集，取样点至少在20点以上（一般可以从20个以上的不同部位或20袋中取等量样品），经混合均匀后用防潮容器包装，质量不少于12kg。

3、水泥出厂日期超过三个月应在使用前作复验。

4、委托时填写时注意信息量（水泥品种、强度等级、生产厂家、代表数量、质保书编号）。

注：散装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级、同一编号的水泥为一批，但一批总量不得超过500t。

随机地从不少于3个车罐中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg水泥作检验试样。

四、水泥的常规检测项目1、标准稠度用水量2、安定性3、凝结时间初凝时间终凝时间4、强度抗压强度抗折强度5、细度五、注意1、若用户对水泥安定性、初凝时间有疑问要求现场取样仲裁时，生产厂在接到用户要求后7天合同用户共同取样，送水泥质量监督检验机构检验。

生产厂在规定时间不去现场，用户可单独取样送检，结果同等有效。

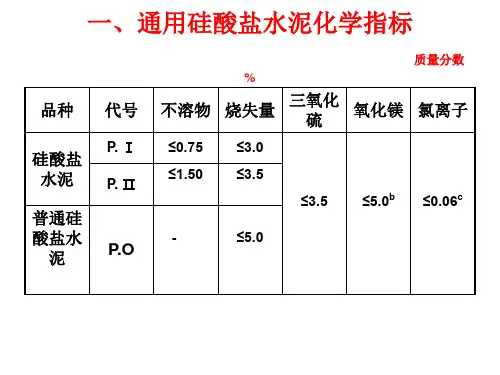

2、★废品水泥凡MgO、SO3、初凝时间、安定性中的任一项不合格时，均为废品。

水泥的分类水泥、沙在装修工程中属于辅料范畴，是不可或缺的工程基础材料。

一、水泥水泥依据颜色可分为黑色水泥、白色水泥和彩色水泥。

黑色水泥多用于砌墙、墙面批烫、粘贴瓷砖。

白色水泥大部分用于填补砖缝等修饰性的用途。

彩色水泥多用于水面或墙面具有装饰性的装修项目和一些人造地面，例如水磨石。

水泥依据粘力的不同，又分为不同的标号。

水泥依照成分的不同，也可分为多种：硅酸盐水泥、普通硅酸盐水泥、矿渣水泥、火山灰水泥和粉煤灰水泥。

我们常用的水泥是普通硅酸盐水泥及硅酸盐水泥，一般使用的是普通硅酸盐水泥，普通袋装的重量为50kg。

国家于2001年4月对水泥的标号制定新的标准。

通用水泥新标准是：GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥》、GB12958-199 9《复合硅酸盐水泥》。

六大水泥标准实行以MPa表示的强度等级,如32.5、32.5R、42.5、42.5R等,使强度等级的数值与水泥28天抗压强度指标的最低值相同。

新标准还统一规划了我国水泥的强度等级,硅酸盐水泥分3个强度等级6个类型,即42.5、42.5R、52.5、52.5R、62.5、62.5R。

其他五大水泥也分3个等级6个类型,即32.5、32.5R、42.5、42.5R、52.5、52.5R。

国家建材局经测试，得出新水泥标准的强度等级与老水泥标准的水泥标号之间存在如下表中对等关系：GB175-92 GB175-1999725(R) 62.5(R)625(R) 52.5(R)525(R) 42.5(R)425(R) 32.5(R)二、沙沙也称砂，是水泥沙浆里面的必须材料。

如果水泥沙浆里面没有沙，那么水泥沙浆的凝固强度将几乎是零。

从规格上沙可分为细沙、中沙和粗沙。

沙子粒径0.25-0.35mm为细沙，粒径0.35-0.5mm为中沙，大于0. 5mm的由称为粗沙。

一般家装中推荐使用中沙。

序号材料名称及相关标准、规范代号试验项目组批原则及取样规定1 水泥（1）硅酸盐水泥（2）普通硅酸盐水泥（3）矿渣硅酸盐水泥（4）粉煤灰硅酸盐水泥（5）火山灰质硅酸盐水泥（6）复合硅酸盐水泥（GB175—1999）（GB1344—1999）（GB12958—1999）必试：安定性凝结时间强度其它：细度烧失量三氧化硫火碱含量（1）散装水泥：①对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过500t。

②随机地从不少于3个车罐中各采取等量水泥，经混拦均匀后，再从中称取不少于12kg的水泥作为试样。

（2）袋装水泥：①对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收的总量不得超过200t②随机地从不少于20袋中各采取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样。

（7）砌筑水泥（GB3183—1997）必试：安定性凝结时间强度泌水性（砌筑工程）其它：细度、流动度（8）高铝水泥（GB201—2000）必试：强度凝结时间细度其它：化学成份（1）同一水泥厂、同一类型、同一编号的水泥，120t为为一取样单位，不足120t也按一取样单计。

（2）取样要有代表性，可从20袋中各采取故土并且量样品，总量至少15kg。

注：水泥取样后，超过45天使用时须重新取样试验。

（9）愉硬硅酸盐水泥（GB199—90）必试：强度凝结时间安定性其它：细度氧化镁三氧化硫（1）同一水泥厂、同一类型、同一编号的水泥，400一取样单位，不足400一取样单计。

（2）取样要有代表性，可从20各采取故土并且量样品，总量至少14g。

22掺石料（1）粉煤灰（GB1596—91）必试：细度烧失量需耒量比其它：含水量三氧化硫（1）以连续供应相同等级的不超过200t为一验收批，每批取试样一组（不少于1kg）。

（2）散装灰取亲，从不同部位取15份试样，每份1~3kg，混合拌匀按四分法缩取出1kg 送试（平均样）（3）袋装灰取样，从第批任抽10袋每袋不少于1kg，按上述方法取平均样1kg送试2）天然沸石粉（GB201—2000）必试：细度需水量比吸铵值其它：水泥胶砂28天抗压强度比（1）以相同等级的沸石粉每120t为一验收批，不足120t也按一批计。

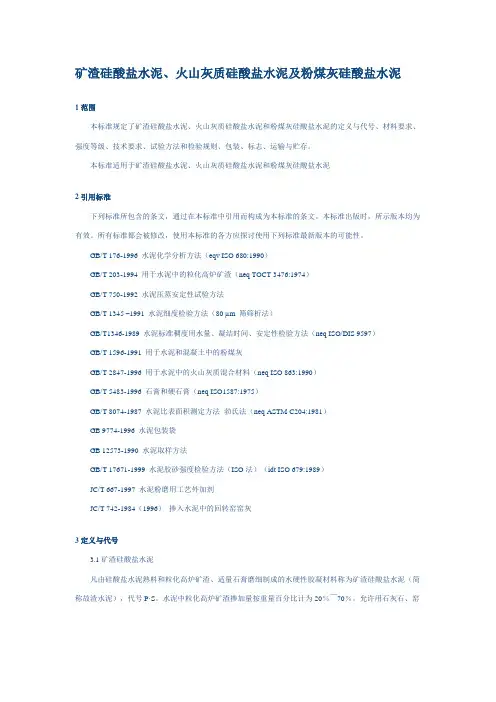

矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥1范围本标准规定了矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方法和检验规则、包装、标志、运输与贮存。

本标准适用于矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 176-1996 水泥化学分析方法（eqv ISO 680:1990）GB/T 203-1994 用于水泥中的粒化高炉矿渣（neq TOCT 3476:1974）GB/T 750-1992 水泥压蒸安定性试验方法GB/T 1345 –1991 水泥细度检验方法（80 µm 筛筛析法）GB/T1346-1989 水泥标准稠度用水量、凝结时间、安定性检验方法（neq ISO/DIS 9597）GB/T 1596-1991 用于水泥和混凝土中的粉煤灰GB/T 2847-1996 用于水泥中的火山灰质混合材料（neq ISO 863:1990）GB/T 5483-1996 石膏和硬石膏（neq ISO1587:1975）GB/T 8074-1987 水泥比表面积测定方法勃氏法（neq ASTM C204:1981）GB 9774-1996 水泥包装袋GB 12573-1990 水泥取样方法GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）（idt ISO 679:1989）JC/T 667-1997 水泥粉磨用工艺外加剂JC/T 742-1984（1996）掺入水泥中的回转窑窑灰3定义与代号3.1矿渣硅酸盐水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料称为矿渣硅酸盐水泥（简称故渣水泥），代号P·S。
