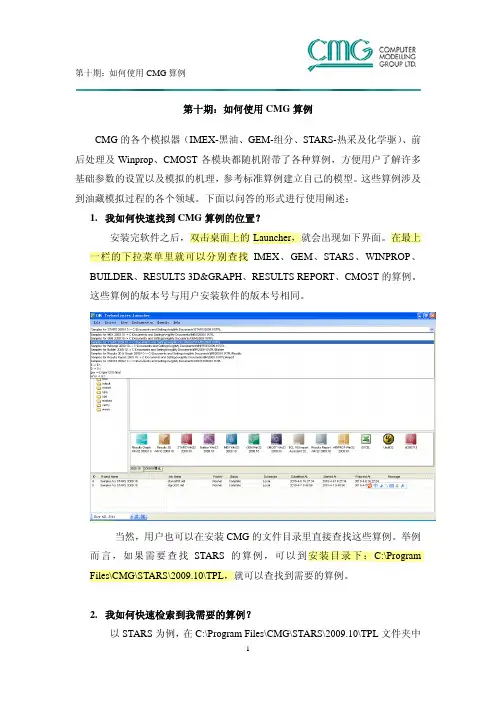

第十期：如何使用CMG算例
1第十期：如何使用CMG算例
CMG的各个模拟器（IMEX-黑油、GEM-组分、STARS-热采及化学驱）、前后处理及Winprop、CMOST各模块都随机附带了各种算例，方便用户了解许多基础参数的设置以及模拟的机理，参考标准算例建立自己的模型。这些算例涉及到油藏模拟过程的各个领域。下面以问答的形式进行使用阐述： 1. 我如何快速找到CMG算例的位置？ 安装完软件之后，双击桌面上的Launcher，就会出现如下界面。在最上一栏的下拉菜单里就可以分别查找IMEX、GEM、STARS、WINPROP、BUILDER、RESULTS 3D&GRAPH、RESULTS REPORT、CMOST的算例。这些算例的版本号与用户安装软件的版本号相同。
当然，用户也可以在安装CMG的文件目录里直接查找这些算例。举例而言，如果需要查找STARS的算例，可以到安装目录下：C:\Program Files\CMG\STARS\2009.10\TPL，就可以查找到需要的算例。 2. 我如何快速检索到我需要的算例？ 以STARS为例，在C:\Program Files\CMG\STARS\2009.10\TPL文件夹中
第十期：如何使用CMG算例
2有一个template.txt文件，这个文件相当于一个大目录，把STARS模拟器涉及到的所有算例都放在里面，便于用户检索。比如，只需要在这个文件里搜索“Horizontal Well” 你就可以找水平井的算例号和简单描述，同样搜索“fracture”找裂缝的，搜索“polymer”找聚合物的…….。 3. 如何找关于帮助的联机帮助文件 通过点击launcher里菜单栏manuals可以查看前后处理以及不同模拟器的帮助文件，例如STARS的AppendixB.2部分就是关于算例的帮助文件。
4. STARS算例是如何分类的？ 在C:\Program Files\CMG\STARS\2009.10\TPL文件夹中,有不同的子目录，其分类原则如下： Drm-Drive Mechanisms （驱替机理） Flu- Fluid Types （流体类型） Frr- Fractured Reservoirs （裂缝油藏） Geo- Geomechanics （地质力学） Gro- Grid Options （网格选项） Hrw- Horizontal Wells （水平井） Smo- Simulator Options （模拟器选择） Spe- SPE Problems （SPE问题） Wwm- Wells and Well Management （井以及井管理） Electric-Electrical Heating （电磁加热） 第十期：如何使用CMG算例

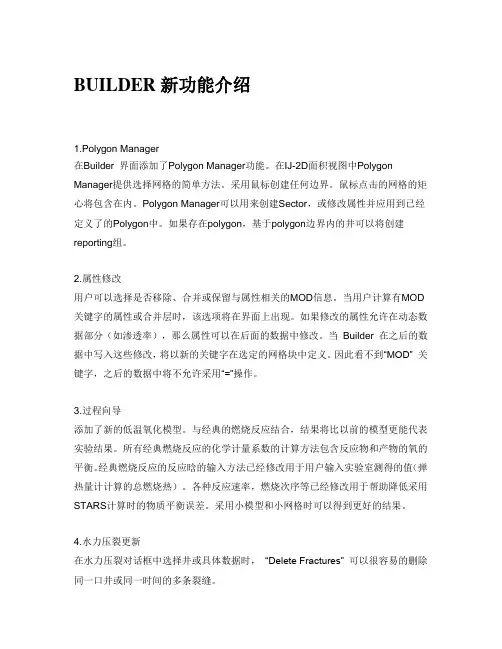

BUILDER新功能介绍
1.Polygon Manager
在Builder 界面添加了Polygon Manager功能。在IJ-2D面积视图中Polygon
Manager提供选择网格的简单方法。采用鼠标创建任何边界。鼠标点击的网格的矩心将包含在内。Polygon Manager可以用来创建Sector，或修改属性并应用到已经定义了的Polygon中。如果存在polygon，基于polygon边界内的井可以将创建
reporting组。
2.属性修改
用户可以选择是否移除、合并或保留与属性相关的MOD信息。当用户计算有MOD关键字的属性或合并层时，该选项将在界面上出现。如果修改的属性允许在动态数据部分（如渗透率），那么属性可以在后面的数据中修改。当 Builder 在之后的数据中写入这些修改，将以新的关键字在选定的网格块中定义。因此看不到“MOD” 关键字，之后的数据中将不允许采用“=”操作。
3.过程向导
添加了新的低温氧化模型。与经典的燃烧反应结合，结果将比以前的模型更能代表实验结果。所有经典燃烧反应的化学计量系数的计算方法包含反应物和产物的氧的平衡。经典燃烧反应的反应晗的输入方法已经修改用于用户输入实验室测得的值（弹热量计计算的总燃烧热）。各种反应速率，燃烧次序等已经修改用于帮助降低采用STARS计算时的物质平衡误差。采用小模型和小网格时可以得到更好的结果。
4.水力压裂更新
在水力压裂对话框中选择井或具体数据时， “Delete Fractures” 可以很容易的删除同一口井或同一时间的多条裂缝。
5.基于节点的网格
添加能够编辑基于节点的网格。转成基于节点的网格之后，可以进行笛卡尔加密，劈分或合同网格中的层。
GEM 新功能介绍
1.模拟器更新
1.1离子交换模拟
GEM的地球化学模拟功能包含离子交换机理的模拟，涉及到固体表面一个离子被另外一个离子交换。实现了低矿化度水驱的模拟。查看 gmsmo056.dat, 和gmsmo057.dat。
