梨形胀管器

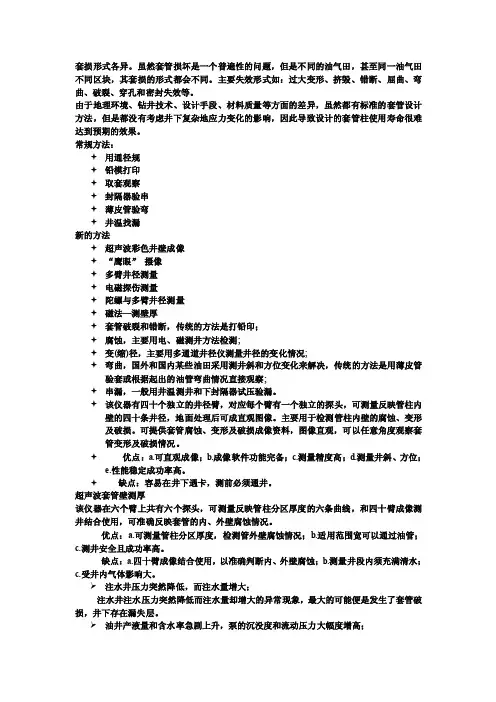

套损形式各异。虽然套管损坏是一个普遍性的问题，但是不同的油气田，甚至同一油气田不同区块，其套损的形式都会不同。主要失效形式如：过大变形、挤毁、错断、屈曲、弯曲、破裂、穿孔和密封失效等。 由于地理环境、钻井技术、设计手段、材料质量等方面的差异，虽然都有标准的套管设计方法，但是都没有考虑井下复杂地应力变化的影响，因此导致设计的套管柱使用寿命很难达到预期的效果。 常规方法：  用通径规  铅模打印  取套观察  封隔器验串  薄皮管验弯  井温找漏 新的方法  超声波彩色井壁成像  “鹰眼” 摄像  多臂井径测量  电磁探伤测量  陀螺与多臂井径测量  磁法—测壁厚  套管破裂和错断，传统的方法是打铅印；  腐蚀，主要用电、磁测井方法检测;  变(缩)径，主要用多通道井径仪测量井径的变化情况;  弯曲，国外和国内某些油田采用测井斜和方位变化来解决，传统的方法是用薄皮管验套或根据起出的油管弯曲情况直接观察;  串漏，一般用井温测井和下封隔器试压验漏。  该仪器有四十个独立的井径臂，对应每个臂有一个独立的探头，可测量反映管柱内壁的四十条井径，地面处理后可成直观图像。主要用于检测管柱内壁的腐蚀、变形及破损。可提供套管腐蚀、变形及破损成像资料，图像直观，可以任意角度观察套管变形及破损情况。  优点：a.可直观成像；b.成像软件功能完备；c.测量精度高；d.测量井斜、方位；e.性能稳定成功率高。  缺点：容易在井下遇卡，测前必须通井。 超声波套管壁测厚 该仪器在六个臂上共有六个探头，可测量反映管柱分区厚度的六条曲线，和四十臂成像测井结合使用，可准确反映套管的内、外壁腐蚀情况。 优点：a.可测量管柱分区厚度，检测管外壁腐蚀情况；b.适用范围宽可以通过油管； c.测井安全且成功率高。 缺点：a.四十臂成像结合使用，以准确判断内、外壁腐蚀；b.测量井段内须充满清水；c.受井内气体影响大。  注水井压力突然降低，而注水量增大； 注水井注水压力突然降低而注水量却增大的异常现象，最大的可能便是发生了套管破损，井下存在漏失层。  油井产液量和含水率急剧上升，泵的沉没度和流动压力大幅度增高；

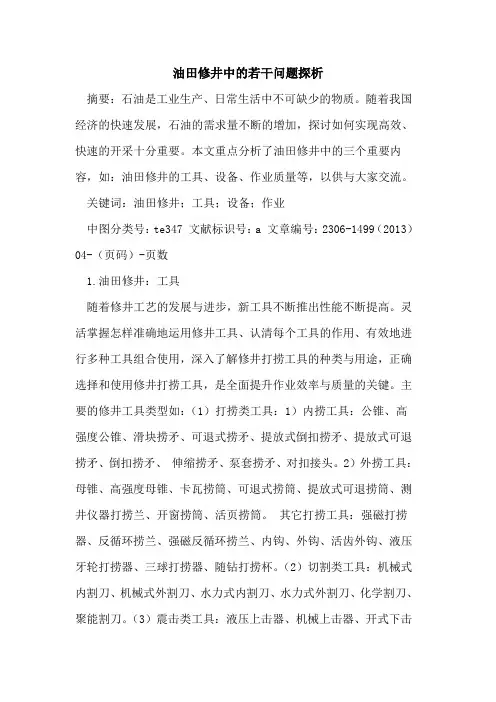

油田修井中的若干问题探析

摘要：石油是工业生产、日常生活中不可缺少的物质。随着我国经济的快速发展，石油的需求量不断的增加，探讨如何实现高效、快速的开采十分重要。本文重点分析了油田修井中的三个重要内容，如：油田修井的工具、设备、作业质量等，以供与大家交流。

关键词：油田修井；工具；设备；作业

中图分类号：te347 文献标识号：a 文章编号：2306-1499（2013）04-（页码）-页数

1.油田修井：工具

随着修井工艺的发展与进步，新工具不断推出性能不断提高。灵活掌握怎样准确地运用修井工具、认清每个工具的作用、有效地进行多种工具组合使用，深入了解修井打捞工具的种类与用途，正确选择和使用修井打捞工具，是全面提升作业效率与质量的关键。主要的修井工具类型如：（1）打捞类工具：1）内捞工具：公锥、高强度公锥、滑块捞矛、可退式捞矛、提放式倒扣捞矛、提放式可退捞矛、倒扣捞矛、 伸缩捞矛、泵套捞矛、对扣接头。2）外捞工具：母锥、高强度母锥、卡瓦捞筒、可退式捞筒、提放式可退捞筒、测井仪器打捞兰、开窗捞筒、活页捞筒。 其它打捞工具：强磁打捞器、反循环捞兰、强磁反循环捞兰、内钩、外钩、活齿外钩、液压牙轮打捞器、三球打捞器、随钻打捞杯。（2）切割类工具：机械式内割刀、机械式外割刀、水力式内割刀、水力式外割刀、化学割刀、聚能割刀。（3）震击类工具：液压上击器、机械上击器、开式下击器、闭式下击器、液体加速器、气体加速器、双向震击器、超级震击器。（4）整形类工具：套管整形器、梨形胀管器、长锥面胀管器、双扣胀管器、弹头胀管器、楔形胀管器、鱼顶修整器、冲击整形器、滚球整形器。（5）铣磨类工具：按形状分类有：平底磨鞋、凹面磨鞋、梨形铣鞋、锥形铣鞋、空心铣鞋、环形铣鞋、圆头铣鞋、裙边铣鞋、柱形铣鞋、领眼铣鞋、套铣头、三刮刀钻头。按材料分类有：焊 yd 合金、镶硬质合金块、镶硬质合金柱、镶钮扣合金、镶金刚石、镶复合片。（6）补接、补贴类工具：铅封注水泥套管补接器、封隔器式套管补接器、波纹管套管补贴器、密封式套管加固器。（7）侧钻类工具：通道式导斜器、封隔器式导斜器、液压式导斜器、可捞式导斜器、钻铰式铣锥、尾管悬挂器、双挂钩胶塞、截断磨鞋、阻流阀。（8）倒扣类工具：倒扣器、倒扣捞筒、倒扣捞矛、倒扣下击器、倒扣安全接头、提放式倒扣捞矛、提放式倒扣捞筒。（9）爆炸类工具：爆炸松扣装置、爆炸整形装置、爆炸补贴装置、爆炸加固装置、爆炸切割装置。（10）辅助类工具：安全接头、套管刮削器、扶正器、铅印、活动肘节。

套损机理与防治措施研究

摘要：随着油田不断开发套损情况日趋严重，深化套损机理研究并有针对性的采取相应的预防和治理措施对油水井的生产有着重大的意义，同时也将产生巨大的经济效益。

关键词：套管损坏 影响因素 失效形式 预防 修复

中图分类号：te 文献标识码：a 文章编号：1007-0745(2011)01-0173-01

1、套管失效的影响因素

1.1纯地质因素：纯地质因素主要指大地应力场及其自然变化。

1.2钻井工程因素：钻井工程因素主要指钻井、固井和完井等施工对套管强度的影响因素。

1.3采油工程因素：采油工程因素是指由于开采、增产和增注等措施导致地层局部岩石的碎裂和大变形，进而诱发地应力变化和重新分布，甚至激活断层等导致套管损坏。

1.4使用环境因素：使用环境因素主要指套管内外壁工作时所接触到的介质方面。

2、套管失效的基本形式

2.1套管的径向变形失效：套管的径向变形失效是指套管的径向变形超过了其规定值，使套管无法正常工作。该类失效从表现的形式来看，有挤毁、椭圆变形、缩径、单面挤扁和扩径共五种主要形态。

2.2套管的错断失效：套管的错断失效是指套管柱被剪断成了两

截或者上下两截套管错开相当大的距离。

2.3套管的弯曲失效：套管的弯曲失效是指套管柱轴线偏离l其理想轴线位置太远，导致套管无法正常工作。

2.4套管的破裂失效：套管破裂失效是指套管沿纵向或周向出现裂纹和开裂。

2.5套管的穿孔失效：套管的穿孔失效主要是指套管壁出现孔洞而不能正常工作。

2.6套管的密封失效：套管的密封失效是指套管的螺纹连接部位出现套外返油气水的现象。

3、套损井的分布规律研究

3.1套损的平面分布规律：第一，套损井集中在主力油藏或主力油层开发区域：第二，套管损坏井在构造顶部区域及地层倾角较大的翼部区域发生较多：第三，套管损坏井主要集中在断层两侧或邻近部位的比例较高。

你必须了解的井下作业常识

==名词解释==

探砂面：探砂面是下入管柱实探井内砂面深度的施工。通过实探井内的砂面深度，可以为下步下入的其它管柱提供参考依据，也可以通过实探砂面深度了解地层出砂情况。如果井内砂面过高，掩埋油层或影响下步要下入的其它管住，就需要冲砂施工。

冲砂：冲砂是向井内高速注入液体，靠水力作用将井底沉砂冲散，利用液流循环上返的携带能力，将冲散的砂子带到地面的施工。冲砂方式一般有正冲砂、反冲砂和正反冲砂三种。

洗井：洗井是在地面向井筒内打入具有一定性质的洗井工作液，把井壁和油管上的结蜡、死油、铁锈、杂质等脏物的混合液通过工作液带到地面的施工。洗井是井下作业施工的一项经常项目，在抽油机井、稠油井、注水井及结蜡严重的井施工时，一般都要洗井。

正洗井：洗井工作液从油管打入，从油套环空返出。正洗井一般用在油管结蜡严重的井。气举井需要正洗。

反洗井：洗井工作液从油套环空打入，从油管返出。反洗井一般用在抽油机井、注水井、套管结蜡严重的井。

通井：用规定外径和长度的柱状规，下井直接检查套管内径和深度的作业施工，叫做套管通井。套管通井施工一般在新井射孔、老井转抽、转电泵、套变井和大修井施工前进行，通井的目的是用通井规来检验井筒是否畅通，为下步施工做准备。通井常用的工具是通井规和铅模。下封隔器前一般需要通井。

刮蜡：下入带有套管刮蜡器的管柱，在套管结蜡井段上下活动刮削管壁的结蜡，再循环打入热水将刮下的死蜡带到地面，这一过程叫刮蜡（套管刮蜡）。

刮削：套管刮削是下入带有套管刮削器的管柱，刮削套管内壁，清除套管内壁上的水泥、硬蜡、盐垢及炮眼毛刺等杂物的作业。套管刮削的目的是使套管内壁光滑畅通，为顺利下入其它下井工具清除障碍。

==油井（检泵）作业==

从地层中开采石油的方法可分为两大类：一类是利用地层本身的能量来举升原油，称为自喷采油法；另一类是由于地层本身能量不足，必须人为地用机械设备给井内液体补充能量，才能将原油举升到地面，称为人工举升采油法或机械采油法。目前，油田人工举升方式主要有气举、有杆泵采油和无杆泵采油。有杆泵采油包括抽油机有杆泵和地面驱动螺杆泵（一般不用）。无杆泵采油包括电动潜油泵、水力活塞泵、射流泵等。无论采用什么举升采油方式，由于油田开发方案调整、设备故障等原因，需要进行检（换）泵作业。
