YJK与PKPM对比
YJK和PKPM计算之间的比较和差异
（内部培训材料，仅供学习参考）
YJK和SATWE都使用三维杆单元来计算梁和柱，使用壳单元来计 算剪力墙和楼板（楼板或膜单元），它们在这方面是相同的然而，YJK 从SATWE不能满足当前工程需求的大量需求这一事实出发，采用了 比SATWE更先进的机械有限元计算和分析技术。机械有限元是一个 不同于工程设计的技术领域。YJK采用了当今该领域产生的大量先进 技术，适用于
YJK的机械有限元核心计算，这是目前越来越复杂的工程计算。在 北京大学力学系陈普教授团队成果的基础上，陈普教授担任北京大学 力学系系主任，是袁吴明教授SAP84团队的核心骨干。他在国外做 了十多年的博士后，在美国的CSI公司工作。陈普教授在工程计算方 面有着深厚的造诣，应该是中国静力和动力计算及求解方面的顶尖专 家之一。
YJK机械有限元核心计算的改进如下:1 .采用该领域的大量先进技 术，如
生死单元技术，实现一个模型的多重计算；合理应用偏心刚性区域、
主从节点、协调不协调单元等技术（简称MPC），通过在指定的自由度 和一个或多个自由度之间建立一定的关系，并在构件偏心处理、短梁 与短墙的融合、刚性楼板、刚性连接、墙与墙的不协调关系等方面加 以应用，可以避免计算异常，提高计算稳定性，减少计算单元的数量。 在墙体单元的优化计算和精度、适应性、稳定性计算等方面都有了很 大的改进。局部振动鉴别以发现模型缺陷；有效质量系数自动达标算 法:一种新的偶然偏心算法（瑞利-里兹投影反射光谱法）；新的重力二 阶效应算法等
2，它补充了 SATWE
比例阻尼算法中缺少的许多功能:在计算地震作用时，混凝土结构和
钢结构组成的混合结构可以根据不同的阻尼比进行计算。根据应变能
的加权平均值计算等效阻尼比，属于抗震规范第10.2.8条要求的“模 态阻尼比法”。地震作用计算采用里兹矢量法:Etabs、Midas等软件也 提供了地震作用质量参与系数不易计算的情况，如大型多塔结构、大 跨度体育场结构、大型平面结构、竖向地震作用计算等。
Ribbon菜单界面的特点有哪些？
YJK采用了Windous新潮的风格，即Ribbon菜单风格界面。并参照了在BIM方面领先的软件—Revit系统的风格特点。
一、工作界面
盈建科建筑结构设计软件主要工作界面如下图：
图2.2.1 工作界面
最上部标题栏：显示软件名称、工程文件路径和工程名称、常用工具按钮；
上部菜单栏：操作的主要功能菜单排列在这里；
中部的模型视图窗口：显示建模图形的界面，可以显示模型平面图、三维透视图，构件、荷载等信息；
左下部的命令提示行栏：显示各命令执行状况，还可人工键入常用命令操作；
右下部的通用菜单栏：列出通用的菜单命令，如模型裁剪与裁剪恢复、视窗选择、缩放显示、实体线框图切换、楼层组装、单线显示，另外还针对不同模块放置该模块常用的、通用的菜单，随着主菜单的切换这类模块通用菜单自动变换。
最下一行的状态栏：其左侧是当前光标所在位置的X、Y、Z坐标，然后是几个绘图辅助工具按钮。
二、各级Ribbon菜单说明
上部排列的是Ribbon风格的菜单项，它们是程序主控菜单部分。菜单分级介绍如下：
一级：主要功能模块，包括建筑模型荷载输入、上部结构计算、基础设计、砌体设计、施工图设计、二维图形编辑共六个部分，各功能模块主要在这里体现。它们以深蓝色表示。
图2.2.2 轴线网格菜单
二级：每个功能模块的一级控制菜单。它们在打开一级菜单后展开显示，为白色。
模型荷载输入模块下有“轴线网格、构件布置、楼板布置、荷载输入、楼层组装”共五个一级菜单。
图2.2.3 构件布置菜单
上部结构计算下有“前处理及计算、设计结果、弹性时程分析”三项一级菜单。
图2.2.4 前处理及计算菜单
三级：点取每个白色的二级菜单后，该菜单的字从白色转为黑色，并展开三级菜单。这级菜单是最具Ribbon特色的形式，以彩色图形图标为特色。

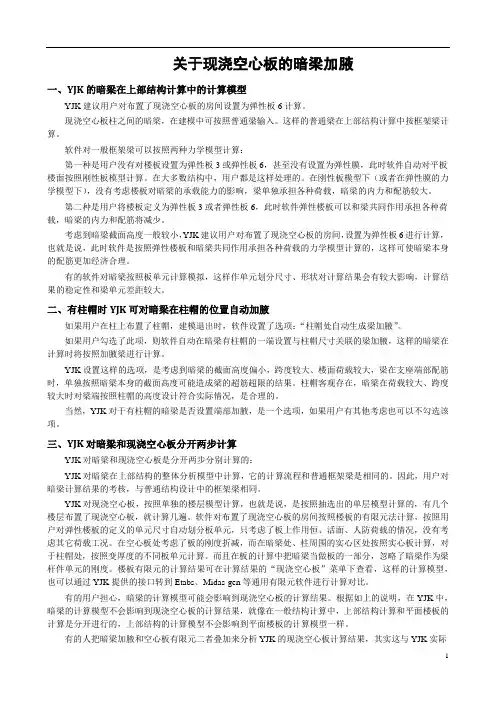

1 关于现浇空心板的暗梁加腋 一、YJK的暗梁在上部结构计算中的计算模型 YJK建议用户对布置了现浇空心板的房间设置为弹性板6计算。 现浇空心板柱之间的暗梁，在建模中可按照普通梁输入。这样的普通梁在上部结构计算中按框架梁计算。 软件对一般框架梁可以按照两种力学模型计算： 第一种是用户没有对楼板设置为弹性板3或弹性板6，甚至没有设置为弹性膜，此时软件自动对平板楼面按照刚性板模型计算。在大多数结构中，用户都是这样处理的。在刚性板模型下（或者在弹性膜的力学模型下），没有考虑楼板对暗梁的承载能力的影响，梁单独承担各种荷载，暗梁的内力和配筋较大。 第二种是用户将楼板定义为弹性板3或者弹性板6，此时软件弹性楼板可以和梁共同作用承担各种荷载，暗梁的内力和配筋将减少。 考虑到暗梁截面高度一般较小，YJK建议用户对布置了现浇空心板的房间，设置为弹性板6进行计算，也就是说，此时软件是按照弹性楼板和暗梁共同作用承担各种荷载的力学模型计算的，这样可使暗梁本身的配筋更加经济合理。 有的软件对暗梁按照板单元计算模拟，这样作单元划分尺寸、形状对计算结果会有较大影响，计算结果的稳定性和梁单元差距较大。 二、有柱帽时YJK可对暗梁在柱帽的位置自动加腋 如果用户在柱上布置了柱帽，建模退出时，软件设置了选项：“柱帽处自动生成梁加腋”。 如果用户勾选了此项，则软件自动在暗梁有柱帽的一端设置与柱帽尺寸关联的梁加腋，这样的暗梁在计算时将按照加腋梁进行计算。 YJK设置这样的选项，是考虑到暗梁的截面高度偏小，跨度较大、楼面荷载较大，梁在支座端部配筋时，单独按照暗梁本身的截面高度可能造成梁的超筋超限的结果。柱帽客观存在，暗梁在荷载较大、跨度较大时对梁端按照柱帽的高度设计符合实际情况，是合理的。 当然，YJK对于有柱帽的暗梁是否设置端部加腋，是一个选项，如果用户有其他考虑也可以不勾选该项。 三、YJK对暗梁和现浇空心板分开两步计算 YJK对暗梁和现浇空心板是分开两步分别计算的： YJK对暗梁在上部结构的整体分析模型中计算，它的计算流程和普通框架梁是相同的。因此，用户对暗梁计算结果的考核，与普通结构设计中的框架梁相同。 YJK对现浇空心板，按照单独的楼层模型计算，也就是说，是按照抽选出的单层模型计算的，有几个楼层布置了现浇空心板，就计算几遍。软件对布置了现浇空心板的房间按照楼板的有限元法计算，按照用户对弹性楼板的定义的单元尺寸自动划分板单元，只考虑了板上作用恒、活面、人防荷载的情况，没有考虑其它荷载工况。在空心板处考虑了板的刚度折减，而在暗梁处、柱周围的实心区处按照实心板计算，对于柱帽处，按照变厚度的不同板单元计算。而且在板的计算中把暗梁当做板的一部分，忽略了暗梁作为梁杆件单元的刚度。楼板有限元的计算结果可在计算结果的“现浇空心板”菜单下查看，这样的计算模型，也可以通过YJK提供的接口转到Etabs、Midas-gen等通用有限元软件进行计算对比。 有的用户担心，暗梁的计算模型可能会影响到现浇空心板的计算结果。根据如上的说明，在YJK中，暗梁的计算模型不会影响到现浇空心板的计算结果，就像在一般结构计算中，上部结构计算和平面楼板的计算是分开进行的，上部结构的计算模型不会影响到平面楼板的计算模型一样。 有的人把暗梁加腋和空心板有限元二者叠加来分析YJK的现浇空心板计算结果，其实这与YJK实际

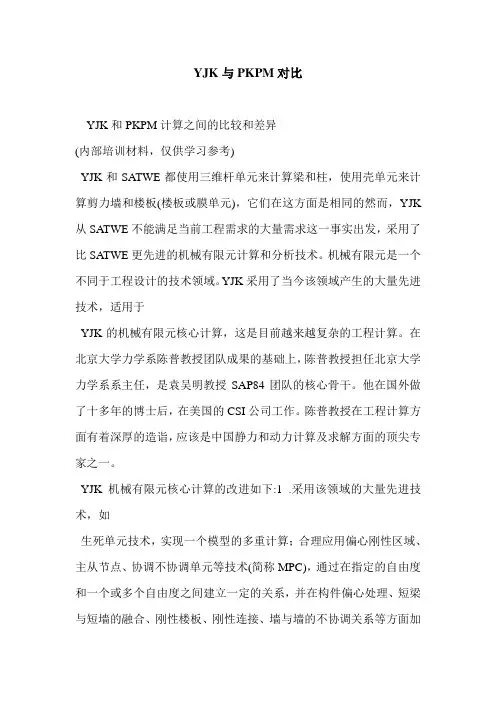

YJK与PKPM对比
YJK和PKPM计算之间的比较和差异
(内部培训材料，仅供学习参考)
YJK和SATWE都使用三维杆单元来计算梁和柱，使用壳单元来计算剪力墙和楼板(楼板或膜单元)，它们在这方面是相同的然而，YJK从SATWE不能满足当前工程需求的大量需求这一事实出发，采用了比SATWE更先进的机械有限元计算和分析技术。机械有限元是一个不同于工程设计的技术领域。YJK采用了当今该领域产生的大量先进技术，适用于
YJK的机械有限元核心计算，这是目前越来越复杂的工程计算。在北京大学力学系陈普教授团队成果的基础上，陈普教授担任北京大学力学系系主任，是袁吴明教授SAP84团队的核心骨干。他在国外做了十多年的博士后，在美国的CSI公司工作。陈普教授在工程计算方面有着深厚的造诣，应该是中国静力和动力计算及求解方面的顶尖专家之一。
YJK机械有限元核心计算的改进如下:1 .采用该领域的大量先进技术，如
生死单元技术，实现一个模型的多重计算；合理应用偏心刚性区域、主从节点、协调不协调单元等技术(简称MPC)，通过在指定的自由度和一个或多个自由度之间建立一定的关系，并在构件偏心处理、短梁与短墙的融合、刚性楼板、刚性连接、墙与墙的不协调关系等方面加以应用，可以避免计算异常，提高计算稳定性，减少计算单元的数量。在墙体单元的优化计算和精度、适应性、稳定性计算等方面都有了很大的改进。局部振动鉴别以发现模型缺陷；有效质量系数自动达标算法:一种新的偶然偏心算法(瑞利-里兹投影反射光谱法)；新的重力二阶效应算法等
2，它补充了SATWE
比例阻尼算法中缺少的许多功能:在计算地震作用时，混凝土结构和钢结构组成的混合结构可以根据不同的阻尼比进行计算。根据应变能的加权平均值计算等效阻尼比，属于抗震规范第10.2.8条要求的“模态阻尼比法”。地震作用计算采用里兹矢量法:Etabs、Midas等软件也提供了地震作用质量参与系数不易计算的情况，如大型多塔结构、大跨度体育场结构、大型平面结构、竖向地震作用计算等。
