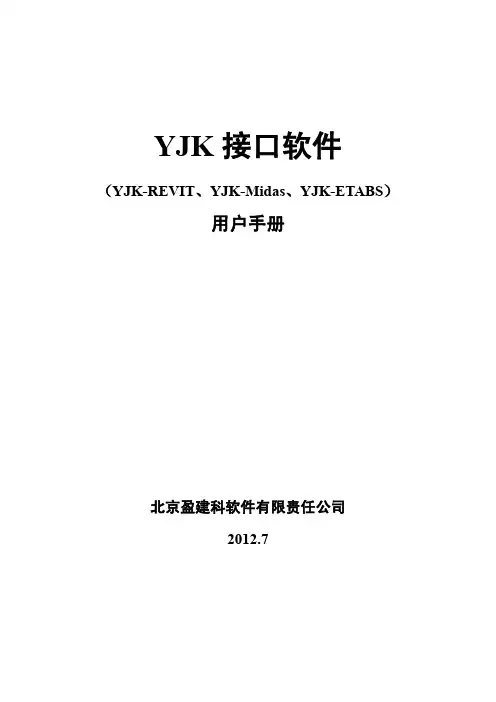

YJK接口手册

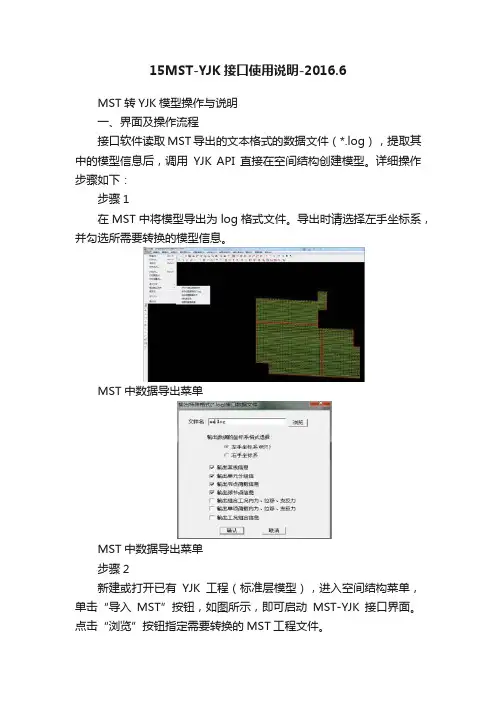

15MST-YJK接口使用说明-2016.6MST转YJK模型操作与说明一、界面及操作流程接口软件读取MST导出的文本格式的数据文件（*.log），提取其中的模型信息后，调用YJK API直接在空间结构创建模型。

详细操作步骤如下：步骤1在MST中将模型导出为log格式文件。

导出时请选择左手坐标系，并勾选所需要转换的模型信息。

MST中数据导出菜单MST中数据导出菜单步骤2新建或打开已有YJK工程（标准层模型），进入空间结构菜单，单击“导入MST”按钮，如图所示，即可启动MST-YJK接口界面。

点击“浏览”按钮指定需要转换的MST工程文件。

空间结构菜单MST接口交互界面步骤3点击“设置”按钮设置转换参数，如图所示。

此步并不是必须执行的步骤，用户可以按默认参数设置对模型进行转换。

转换参数设置界面对话框中有以下参数可供用户调整：（1）空间层柱子转为斜杆：勾选该选项后，原始模型中的柱子（与XY平面夹角为90°的杆件）将转为斜杆导入空间层；否则将按柱子导入空间层。

（2）导出ydb：勾选该选项会在模型转换完成后，在当前工程目录中的“施工图”文件夹下生成当前工程的ydb数据文件。

（3）归并距离：若节点或构件之间距离小于该数值，则做归并处理。

步骤4点击确定按钮，执行转换。

转换完毕后会自动弹出转换报告，用户可通过转换报告查看转换过程中可能存在的问题，如图所示，转换过程中提示的各类警告词意义说明表见附录A。

转换报告界面二、单位目前支持MST中长度单位为m，力的单位为KN。

转到YJK后，均按工程习惯的单位显示，如构件的尺寸单位为mm，轴网尺寸单位为m，力的单位为kN。

三、截面MST截面类型YJK截面类型四、工况目前支持转换的MST工况为恒荷载、活荷载和风荷载，能准确转入YJK中，并建立相应的荷载工况。

五、荷载与作用1、节点集中荷载MST中定义的6个自由度方向节点荷载，均能准确转入，两种软件的节点荷载对应关系如图所示。

YJK-REVIT（1.3）数据转换接口操作说明2013年4月北京盈建科软件有限责任公司(Beijing YJK Building Software Co., Ltd.)接口安装说明安装YJK1.3.0.X版本，程序默认自带的是Revit Structure2012接口（“安装/卸载”中的Revit Structure 2013为黑色不可选），如需使用Revit Structure2013接口，请到YJK官方网站上下载“Revit2013补丁For V2012 1.3”点击安装。

下载地址：/index.php?a=downcon&id=472安装Revit Struct2013补丁之前安装Revit Struct2013补丁之后第一次使用YJK-REVIT 接口，请在弹出的“YJK-REVIT 数据转换程序”对话框的“安装/卸载”中选择需要使用的Revit 接口版本，然后点击确认键。

当“安装成功”的提示对话框弹出后，您本机的Revit 软件下就会生成“盈建科数据转换接口”插件菜单。

如不想在Revit 软件下保留“盈建科数据转换接口”，点击卸载按钮就可以将盈建科的插件菜单从Revit 中剔除。

安装插件生成插件YJK模型导入到Revit Structure第一步、生成中间文件①在YJK 主界面下点击“转Revit模型”按钮。

②在“导入/导出YJK 数据文件”下选择“YJK-->Revit Structure ”，然后选择需要转换的模型文件（*.yjk）。

点击确认。

③中间文件生成成功。

打开YJK 软件，生成转换过程中需要的中间文件。

①选择“结构样板”新建Revit空白项目。

②点击“盈建科数据接口”下的“导入YJK 数据”按钮，弹出转换对话框。

③加载生成完中间数据的*.yjk 文件。

打开Revit 软件，读取YJK 数据创建Revit模型。

④设置模型转换参数打开Revit 软件，读取YJK 数据创建Revit模型。

midas Gen转YJK模型操作与说明一、界面及操作流程接口软件读取Midas Gen导出的文本格式的数据文件（*.mgt），提取其中的模型信息后，转换成YJK模型数据文件（*.ydb）。

详细操作步骤如下：步骤1在Midas Gen中将模型导出为mgt格式文件。

建议导出前，先定义楼层数据(点击模型→建筑物数据→定义层数据，如图2.1.1）。

直接使用Midas Gen自动生成的层数据中楼层数目往往比较多，不尽合理，可对其做必要的调整，如图2.1.2，最后将模型导出，图2.1.3。

如果此步没有定义楼层数据，也可在后续操作中使用接口软件自动生成。

图2.1.1 在Midas Gen中定义楼层数据图2.1.2 Midas Gen中生成层数据对话框图2.1.3 从Midas Gen中导出mgt格式模型文件步骤2点击主界面中“转Midas模型”按钮如图2.1.4，在弹出对话框中，如图2.1.5，选择“导入MIDAS Gen”，并按“确定”按钮后即可启动Midas Gen转YJK接口软件。

图2.1.4 YJK与Midas Gen接口软件启动界面图2.1.5 转换操作选择界面点击上图确定按钮后，弹出如图2.1.6所示对话框，指定mgt文件所在路径，转换后的ydb文件所在路径及文件名称。

点击确定后开始转换，转换完成后会有转换成功提示。

图2.1.6 Midas Gen接口主界面步骤3点击设置按钮设置转换参数，如图 2.1.7。

此步并不是必须执行的步骤，用户可以按默认参数设置对模型进行转换。

图2.1.7 接口软件的参数设置对话框中有以下参数可供用户调整：（1）斜角小于该角度（与xy平面）的杆件转为斜梁：与xy平面夹角小于该角度的构件，转入YJK后，属性为梁，能参与房间生成并导荷；如果转为斜撑，则不能参与房间围区，后续的设计如弯矩调幅也不会执行；如果杆件的截面为圆管，即使与xy平面的夹角小于该角度，转入YJK后仍然为斜杆属性。

YJK-ABAQUS接口软件使用说明一、简介ABAQUS软件在弹塑性时程分析中有使用越来越广的趋势。

该软件计算稳定，求解效率高。

提供建筑结构中梁、柱、斜撑、板与墙分析用的梁、壳单元，包含弹性材料与众多非线性材料模型。

内嵌的混凝土损伤本构模型，与10版混凝土规范建议的本构模型理论基本一致。

同时提供隐式积分与显示积分动力微分方程求解方法，显示积分求解可直接接力隐式求解结果，在隐式求解结果基础上进行后续时程分析；二次开发的难度相对较低，用户自定义的混凝土材料本构子程序可通过Fortran语言实现，简单的编译环境配置后即可将子程序编译链接到ABAQUS主程序中。

然而，ABAQUS用于建筑结构分析与设计时显得针对性偏差，YJK软件一直专注于建筑结构的设计功能，建模迅速、方便、快捷，能准确根据规范的各项分析计算与调整要求做出配筋设计。

YJK与ABAQUS接口软件，极大的方便工程师将YJK模型快速导入到ABAQUS中，使用ABAQUS的单元/自定义单元、本构模型进行非线性求解，并将结果输出。

接口软件的主要特点有：A.各类构件（板、梁、柱、斜撑、墙）正确转换，包含钢-混凝土组合截面，弧梁（墙）自动转换为多段的直线梁（墙）。

B.杆构件采用纤维梁模型，墙板采用分层壳模型。

C.非线性分析之前，施加重力荷载作为结构的初始内力状态，复杂结构初始内力来自于施工模拟，转入的施工模拟顺序与YJK中指定相同。

D.依据《混规》附录C建议值给出钢筋及混凝土的本构模型。

E.读取YJK施工图中的实际配筋面积作为结构的配筋。

依据10版《混规》附录C建议的单轴本构模型，采用Fortran语言编制的Umat/Vumat 子程序，附带在安装目录下，Umat子程序适用于单调加载，Vumat适用于往复加载。

且未考虑箍筋对混凝土性能的影响，工程师可依据相关文献酌情提高混凝土强度以模拟箍筋的有利贡献。

非线性分析后，后处理所需数据暂未输出（开发中）。

二、接口软件转换操作流程1数据准备1.1在YJK上部结构计算模块中完成建模、计算及设计接口软件直接读取YJK建模与前处理中的荷载、构件截面、材料及空间组装关系。

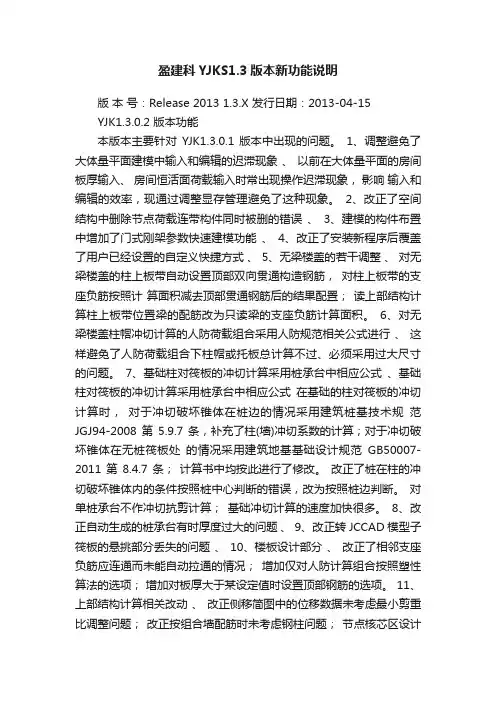

盈建科YJKS1.3版本新功能说明版本号：Release 2013 1.3.X 发行日期：2013-04-15YJK1.3.0.2 版本功能本版本主要针对YJK1.3.0.1 版本中出现的问题。

1、调整避免了大体量平面建模中输入和编辑的迟滞现象、以前在大体量平面的房间板厚输入、房间恒活面荷载输入时常出现操作迟滞现象，影响输入和编辑的效率，现通过调整显存管理避免了这种现象。

2、改正了空间结构中删除节点荷载连带构件同时被删的错误、3、建模的构件布置中增加了门式刚架参数快速建模功能、4、改正了安装新程序后覆盖了用户已经设置的自定义快捷方式、 5、无梁楼盖的若干调整、对无梁楼盖的柱上板带自动设置顶部双向贯通构造钢筋，对柱上板带的支座负筋按照计算面积减去顶部贯通钢筋后的结果配置；读上部结构计算柱上板带位置梁的配筋改为只读梁的支座负筋计算面积。

6、对无梁楼盖柱帽冲切计算的人防荷载组合采用人防规范相关公式进行、这样避免了人防荷载组合下柱帽或托板总计算不过、必须采用过大尺寸的问题。

7、基础柱对筏板的冲切计算采用桩承台中相应公式、基础柱对筏板的冲切计算采用桩承台中相应公式在基础的柱对筏板的冲切计算时，对于冲切破坏锥体在桩边的情况采用建筑桩基技术规范JGJ94-2008 第5.9.7 条，补充了柱(墙)冲切系数的计算；对于冲切破坏锥体在无桩筏板处的情况采用建筑地基基础设计规范GB50007-2011 第8.4.7 条；计算书中均按此进行了修改。

改正了桩在柱的冲切破坏锥体内的条件按照桩中心判断的错误，改为按照桩边判断。

对单桩承台不作冲切抗剪计算；基础冲切计算的速度加快很多。

8、改正自动生成的桩承台有时厚度过大的问题、 9、改正转 JCCAD 模型子筏板的悬挑部分丢失的问题、 10、楼板设计部分、改正了相邻支座负筋应连通而未能自动拉通的情况；增加仅对人防计算组合按照塑性算法的选项；增加对板厚大于某设定值时设置顶部钢筋的选项。

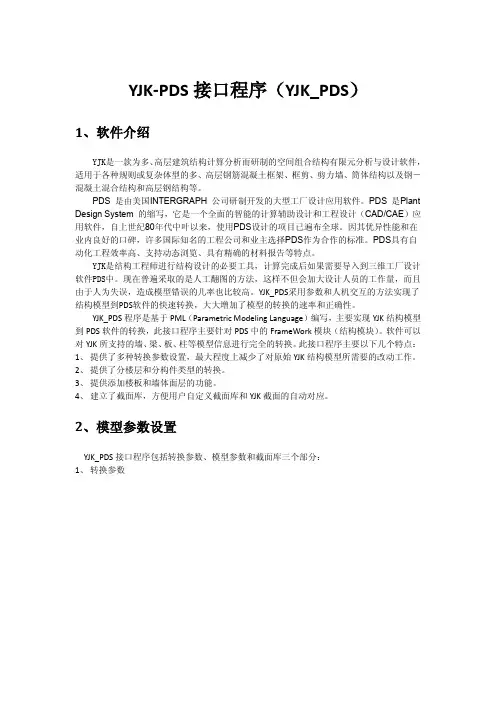

YJK-PDS接口程序（YJK_PDS）1、软件介绍YJK是一款为多、高层建筑结构计算分析而研制的空间组合结构有限元分析与设计软件，适用于各种规则或复杂体型的多、高层钢筋混凝土框架、框剪、剪力墙、筒体结构以及钢－混凝土混合结构和高层钢结构等。

PDS 是由美国INTERGRAPH 公司研制开发的大型工厂设计应用软件。

PDS 是Plant Design System 的缩写，它是一个全面的智能的计算辅助设计和工程设计（CAD/CAE）应用软件，自上世纪80年代中叶以来，使用PDS设计的项目已遍布全球。

因其优异性能和在业内良好的口碑，许多国际知名的工程公司和业主选择PDS作为合作的标准。

PDS具有自动化工程效率高、支持动态浏览、具有精确的材料报告等特点。

YJK是结构工程师进行结构设计的必要工具，计算完成后如果需要导入到三维工厂设计软件PDS中。

现在普遍采取的是人工翻图的方法，这样不但会加大设计人员的工作量，而且由于人为失误，造成模型错误的几率也比较高。

YJK_PDS采用参数和人机交互的方法实现了结构模型到PDS软件的快速转换，大大增加了模型的转换的速率和正确性。

YJK_PDS程序是基于PML（Parametric Modeling Language）编写，主要实现YJK结构模型到PDS软件的转换，此接口程序主要针对PDS中的FrameWork模块（结构模块）。

软件可以对YJK所支持的墙、梁、板、柱等模型信息进行完全的转换。

此接口程序主要以下几个特点：1、提供了多种转换参数设置，最大程度上减少了对原始YJK结构模型所需要的改动工作。

2、提供了分楼层和分构件类型的转换。

3、提供添加楼板和墙体面层的功能。

4、建立了截面库，方便用户自定义截面库和YJK截面的自动对应。

2、模型参数设置YJK_PDS接口程序包括转换参数、模型参数和截面库三个部分：1、转换参数●单体名：单体名是转换生成文件的文件名称。

●构件选择：用户可以通过勾选构件类别选择需要转换的构件类别。

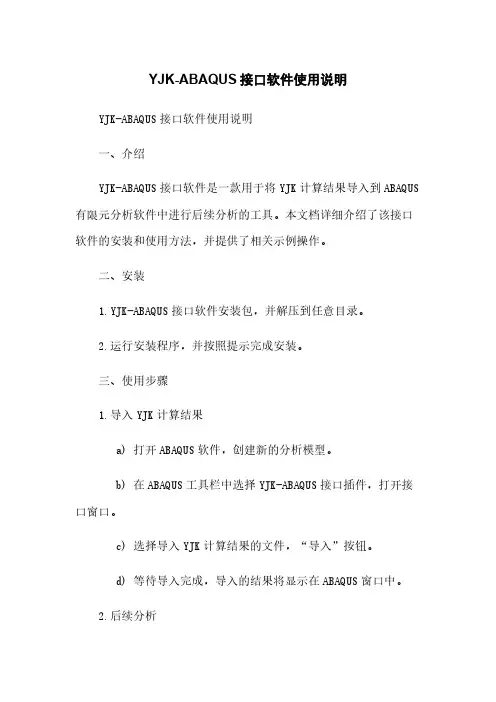

YJK-ABAQUS接口软件使用说明YJK-ABAQUS接口软件使用说明一、介绍YJK-ABAQUS接口软件是一款用于将YJK计算结果导入到ABAQUS 有限元分析软件中进行后续分析的工具。

本文档详细介绍了该接口软件的安装和使用方法，并提供了相关示例操作。

二、安装1.YJK-ABAQUS接口软件安装包，并解压到任意目录。

2.运行安装程序，并按照提示完成安装。

三、使用步骤1.导入YJK计算结果a) 打开ABAQUS软件，创建新的分析模型。

b) 在ABAQUS工具栏中选择YJK-ABAQUS接口插件，打开接口窗口。

c) 选择导入YJK计算结果的文件，“导入”按钮。

d) 等待导入完成，导入的结果将显示在ABAQUS窗口中。

2.后续分析a) 根据需要对导入的结果进行后续分析操作，例如应力分析、变形分析等。

b) 选择合适的后处理工具进行结果可视化和数据输出。

四、示例操作以下示例展示了如何使用YJK-ABAQUS接口软件进行后续分析。

1.导入YJK计算结果a) 打开ABAQUS软件，并创建一个新的分析模型。

b) 在ABAQUS工具栏中选择YJK-ABAQUS接口插件，打开接口窗口。

c) “选择文件”按钮，选择要导入的YJK计算结果文件。

d) “导入”按钮，等待导入过程完成。

2.后续分析a) 在ABAQUS窗口中，选择适当的后续分析操作，例如计算应力、变形等。

b) 使用ABAQUS的后处理工具，对结果进行可视化和数据输出。

附录1：YJK-ABAQUS接口软件安装包附录2：相关法律名词及注释1.有限元分析：一种基于数值计算的工程分析方法，用于求解连续介质力学问题。

2.ABAQUS：一款常用的有限元分析软件，广泛应用于工程结构的力学分析。

3.YJK：国内一流的土木工程结构有限元分析软件，提供了强大的计算和建模功能。

（完整版）YJK参数设置详细解析结构总体信息1、结构体系：按实际情况填写。

1）框架结构：框架结构是指由梁和柱以刚接或者铰接相连接⽽成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使⽤过程中出现的⽔平荷载和竖向荷载。

结构的房屋墙体不承重，仅起到围护和分隔作⽤，⼀般⽤预制的加⽓混凝⼟、膨胀珍珠岩、空⼼砖或多孔砖、浮⽯、蛭⽯、陶粒等轻质板材等材料砌筑或装配⽽成。

2）框剪结构：框架-剪⼒墙结构，俗称为框剪结构。

主要结构是框架，由梁柱构成，⼩部分是剪⼒墙。

墙体全部采⽤填充墙体，由密柱⾼梁空间框架或空间剪⼒墙所组成，在⽔平荷载作⽤下起整体空间作⽤的抗侧⼒构件。

适⽤于平⾯或竖向布置繁杂、⽔平荷载⼤的⾼层建筑。

3）框筒结构：如果把框剪结构剪⼒墙布置成筒体，围成的竖向箱形截⾯的薄臂筒和密柱框架组成的竖向箱形截⾯，可称为框架－筒体结构体系。

具有较⾼的抗侧移刚度，被⼴泛应⽤于超⾼层建筑。

4）筒中筒结构：筒中筒结构由⼼腹筒、框筒及桁架筒组合，⼀般⼼腹筒在内，框筒或桁架筒在外，由内外筒共同抵抗⽔平⼒作⽤。

由剪⼒墙围成的筒体称为实腹筒，在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。

5）剪⼒墙结构：剪⼒墙结构是⽤钢筋混凝⼟墙板来代替框架结构中的梁柱，能承担各类荷载引起的内⼒，并能有效控制结构的⽔平⼒，这种⽤钢筋混凝⼟墙板来承受竖向和⽔平⼒的结构称为剪⼒墙结构。

这种结构在⾼层房屋中被⼤量运⽤。

6）部分框⽀剪⼒墙结构：框⽀剪⼒墙指的是结构中的局部，部分剪⼒墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传⾄框架柱上，这样的梁就叫框⽀梁，柱就叫框⽀柱，上⾯的墙就叫框⽀剪⼒墙。

这是⼀个局部的概念，因为结构中⼀般只有部分剪⼒墙会是框⽀剪⼒墙，⼤部分剪⼒墙⼀般都会落地的。

7）板柱-剪⼒墙结构：柱-剪⼒墙结构(slab-column shearwall structure)，是由⽆梁楼板与柱组成的板柱框架和剪⼒墙共同承受竖向和⽔平作⽤的结构。

YJK-SAP2000接口说明文档SAP2000是一款集成化的通用分析和设计软件，它可以对民用建筑、桥梁、工业建筑等不同类型的结构体系进行分析和设计，在工业建筑、复杂空间结构中应用广泛。

YJK是一款针对多、高层建筑结构的三维有限元分析与设计软件，适用于各种规则或者复杂的多、高层钢筋混凝土框架、框剪、剪力墙、筒体结构及钢-混凝土混合结构和高层钢结构等。

同时，软件还提供了针对筒仓、水池等特种结构的分析。

便捷的建模方式和快速的计算效率使越来越多的结构工程师选择YJK进行结构模型的建模和分析，为了方便工程师进行YJK和SAP2000的结果校核，盈建科软件有限责任公司推出了YJK和SAP2000的双向接口，实现了YJK模型与SAP2000模型的互导。

省去了结构工程师重复建模的时间，打通了结构数据在不同软件之间的流通链条。

YJK->SAP2000一、转换操作YJK-SAP2000转换接口主要分为两个部分：一、在YJK中生成SAP2000的模型文本文件（*.s2k），二、将生成的模型文本文件导入到SAP2000当中。

1、生成S2K文件图1-1 生成s2k文件①点击YJK软件主界面的“SAP2000”接口按钮。

②在弹出的SAP2000接口对话框中选择YJK--->SAP选项，点击确认。

③在文件选择对话框中选择需要转换的*.yjk文件。

④选中YJK模型文件后，软件将会自动生成计算模型数据，数据生成后弹出YJK-SAP2000接口程序对话框，用户需要在对话框中设置模型转换的参数。

设置完点击确定开始转换。

模型生成完成后会弹出“生成SAP2000数据成功”提示框。

⑤点击接口界面左下角的“打开*.s2k文件”定位转换成功的SAP2000模型文件（*.s2k）。

2、导入S2K文件图1-2 导入s2k文件①在SAP2000软件中依次点击“文件”--->“导入”--->“SAP2000 .s2k文本文件”。

⼴厦-YJK接⼝⽤户⼿册2016⼴厦转YJK模型操作与说明⼀、界⾯及操作流程⼴厦的模型数据本⾝为可读的⽂本⽂件，其中⼯程⽂件后缀名为prj，标准层结构数据⽂件后缀名为相应标准层号，标准层轴线图元⽂件后缀名为n+相应标准层号，⼴厦- YJK接⼝从上述三种⽂件中提取⼴厦模型数据，转换为YJK模型。

所以上述三种⽂件要放在同⼀⽬录中。

⼴厦转YJK详细操作步骤如下：步骤1在⼴厦中建模阶段的注意事项：○1务必建⽴轴⽹；○2⽆论以哪种⽅式建⽴轴⽹，务必选择“炸开轴⽹”选项，如图所⽰：步骤2在YJK主界⾯中，点击“⼴厦接⼝”如下图：图2.1.4 YJK与⼴厦接⼝软件启动界⾯进⼊转换接⼝选择界⾯，如下图：图2.1.5 转换操作选择界⾯选择“GSCAD--->YJK”，“确定”后进⼊⼴厦转YJK主界⾯，如下图：图2.1.6 ⼴厦-YJK转换主界⾯图2.1.7 ⼴厦-YJK转换设置界⾯设置中：⼴厦次梁转为YJK主梁：勾选后⼴厦中的次梁构件将转为YJK主梁构件。

斜杆与z轴夹⾓：⼩于该⾓度时，YJK的斜杆构件采⽤⼀点定位，另⼀端点⽤与定位点偏移值表⽰；否则将采⽤两点定位。

节点归并距离：主要针对⼴厦模型中建模不准的部分，多见于构件相交处和⽹格、构件端点处，可设置⼀定距离，将多余节点归并。

选择需要转换的prj⽂件，点击转换后开始转换，如下图：⼆、单位接⼝程序可以实现⼴厦中各种单位与YJK相应单位的⾃动转换。

三、材料接⼝程序可以实现⼴厦中各种材料强度等级与YJK相应材料强度等级的对应，如图所⽰：a) ⼴厦中的材料定义和标准层材料信息b) YJK中的材料定义和标准层材料信息图2.1.8 ⼴厦-YJK材料信息对应图四、截⾯当前⽤于建筑结构分析的单元按维数分主要有两类，即⼀维与⼆维单元。

其中，⼀维单元主要⽤于桁架、梁、柱、斜撑构件的分析，⼆维单元主要⽤于楼板、墙构件的分析。

⼀维单元的主要描述参数为截⾯，⼆维单元的描述参数为厚度。

YJK结构设计软件操作入门这里以一个十分简单的工程如下图所示，讲解最主要的操作步骤，使初学者用户可以很快地入门。

对软件功能更深入的了解和应用应参阅用户手册。

该模型共7层，分为3个标准层，各层层高：第一层为3600，2-7层为3300。

是一个简单的框架-剪力墙结构。

模型中柱子尺寸为500*500，框架梁尺寸为300*600，次梁、封口梁250*500，剪力墙厚度为200mm，门洞1200*2400，窗洞1500*1500，一层板厚150mm，其他楼层板厚100mm。

楼面承担恒载5kN/m2，活载2kN/m2。

部分梁上施加2kN/m的恒载、8kN的集中力活荷载。

风荷载为基本风压0.45kN/m2，地面粗糙度为B类。

地震设防烈度为7度（0.1g），场地特征周期为0.25s。

第一章模型荷载输入第一节启动YJK双击屏幕上的YJK图标，进入YJK软件的启动界面。

在启动界面的左上角点击【新建】按钮。

在弹出的新建对话框中选择已建好的子目录并输入模型的名称。

我们事先已在D盘建立子目录“Test”，此时在弹出的对话框中选择D盘的“Test”子目录并在下面“文件名”栏输入工程名“Test”。

如果对已有模型进行查看和修改，点击【打开】按钮，在弹出的对话框中选择模型所在目录和模型文件。

注意：每做一项新的工程，都应建立一个新的子目录，并在新子目录中操作，这样不同工程的数据才不致混淆。

第二节结构模型输入点击【保存】按钮后，程序自动进入“模型荷载输入”，开始进行结构人机交互建模输入。

这是YJK最重要的一步操作，它要逐层输入各层的轴线、网格，输入每层的柱、梁、墙、门窗洞口、荷载等信息，最后通过楼层组装完成整个结构模型输入。

屏幕上方自动将一级菜单“模型荷载输入”展开为轴线网格、构件布置、楼板布置、荷载输入、楼层组装五个二级菜单。

屏幕中间是模型视图窗口，显示模型信息内容，屏幕左下部分是命令提示行栏，显示各命令执行情况，也可以人工键入常用命令操作。

REVIT-YJK结构设计软件（简称REVIT-YJKS）用户手册北京盈建科软件股份有限公司2015.09第一章概述第一章概述全三维的设计模式，全专业的信息集成以及建筑全生命周期的数据管理让Revit在建筑行业迅速的普及，但是Revit提供的计算手段并不能满足国内结构设计工程师的设计要求，从而使结构专业在整个三维信息模型链条中形成了一个数据孤岛。

目前结构专业仍然无法实现结构信息和RevitBIM模型的信息直接共享，大量的结构信息无法直接协同应用，结构计算模型和BIM模型两套数据的存在大大的降低了BIM 在结构领域的应用效率。

为了解决结构专业在BIM应用中存在的问题，REVIT-YJKS产品（如图1.1）提出了一套可行的实施方案，最大程度实现YJK结构设计模型和Revit三维结构模型的信息共享。

图1.1 REVIT-YJKS产品REVIT-YJKS产品主要分为模型控制、模板图、施工图和三维钢筋四个部分的内容，实现了模型几何定位、结构计算信息、构件钢筋信息、施工图绘制以及三维实体钢筋的数据传递和共享。

1、模型控制完成YJK结构计算模型和Revit三维BIM模型的的信息共享，主要实现了上部结构、基础、配筋以及钢结构模型数据的一键式传递，并且通过完善的模型更新机制保证了结构计算数据和Revit数据的无缝传递。

2、模板图实现了楼层表、截面尺寸、楼板厚度及错层等结构标注信息在Revit当中的自动生成。

并且提供了详细的参数可以供客户对绘图比例、字体尺寸等参数信息进行调整。

3、施工图利用Revit的标注族完成YJK中梁、柱、剪力墙、楼板的平法施工图的绘制。

4、三维钢筋借助于YJK的后台数据驱动实时生成构件三维钢筋，并且在三维钢筋的参数上挂接相应的钢筋属性，大大提高了三维钢筋的生成效率以及钢筋信息的实用性。

第二章模型关联第二章模型关联模型关联是进行软件操作的第一步，主要实现将当前文档下的Revit模型和需要操作的YJK结构模型关联起来，模型关联后在Revit下所有操作的数据源均来自于所关联的YJK文件。
