YJK装配式软件介绍

• 2 除本条第1款所列部位外，剪力墙应按本规程第7.2.16条设置构造边缘构件；
61
边缘构件的设计
• 自动生成边缘构件
– 按组合轴压比确定边缘构件的类型
– 可以自动考虑各种形式边缘构件的合并
– 按照平法图集11G101－1的相关要求进行命名和编号， 此名称用于边缘构件设计结果的显示与校核。
• 人工修改与指定
• 结果体现在文本文件WMASS.OUT、WWNL*.OUT中。
★ ★ ★ ★智能整体设计优点
★改变人工的多次反复计算为自动的连续计算 ★填补手工计算不可能完成的空白 ★避免关键规范计算要求的遗漏 ★有效避免用户的失误操作
41
为设计师提供更优秀的构件设计功能
• 小跨高比连梁设计时的两个关键问题 • 可以考虑梁与楼板的共同工作 • 墙柱配筋设计可考虑端柱影响 • 可自动计算剪力墙的组合轴压比 • 复杂边缘构件的设计 • 型钢混凝土构件可按不同规程进行计算
盈建科结构施工图辅助设计软件（YJK-D）
3
盈建科开发思路
软件建模操作简单流畅，易于上手，零学习成本 使用专业的有限元求解器，保证计算的准确性
以2010新规范为依据，填补大量新增需求空白 开放数据，与国内外主要建筑结构设计软件全面兼容
4
YJK建筑结构设计软件
--上部结构建模、分析、设计详细介绍
上部结构模块软件特点
9940.9
0.0
——
222
1252.6
1474.6
396.2
73.1%
306
1096.5
1402.5
320.7
77.1%
0
6838.8
6838.8
0.0
——
0

提供优化选筋方式
楼板计算
• 程序提供楼板计算的三种算法。手册算法是指按《建筑结 构静力计算手册》中板的弹性薄板算法；塑性计算方法是 按照《建筑结构静力计算手册》（中国建筑工业出版社， 1974）中板的极限平衡法计算四边支承板；有限元方法是 程序将把全层的所有楼板板块都按照有限元算法计算。
楼板计算
• 板厚注写为h=xxx（为垂直于板面的厚度）； • 贯通纵筋按板块的下部和上部分别注写（当板块
上部不设贯通钢筋时则不注），并以B代表下部， 以T代表上部，B&T代表上部与下部；X向贯通筋 以X打头，Y向贯通筋以Y打头，两向贯通纵筋配 置相同时则以X&Y打头
楼板的的平法施工图
楼板板块集中标注
• 板块集中标注的菜单
• 基础施工图模块需接力基础设计软件建立的基础 模型和计算结果
• 软件按照2011年9月发布的国家建筑标准设计图 集11G101《混凝土结构施工图平面整体表示方法 制图规则和构造详图》自动绘制施工图纸。
• 钢筋修改等操作均在平法图上进行
• 软件使用YJK自己开发的图形平台绘制施工图。 绘制成的施工图后缀为.Dwy，统一放置在工程路 径的“\施工图”目录中。
• 已经绘制好的施工图可以在各施工图模块中再次 打开，重复编辑。
• 软件提供了Dwy图转AutoCAD图的接口，熟悉 AutoCAD的用户可以将软件生成的图文件转换成 AutoCAD支持的dwg图进行编辑。
通用菜单完成结构模板图绘制
每个模块左边有4列菜单都是用于平 面模板图绘制的
• 在板、梁、柱、墙、基础每个模块的菜单中，左 边有4列都是用于平面模板图绘制的，分别为：
楼板板块集中标注
板支座原位标注
• 板支座原位标注的内容为：板支座上部非贯通纵 筋和悬挑板上部受力钢筋

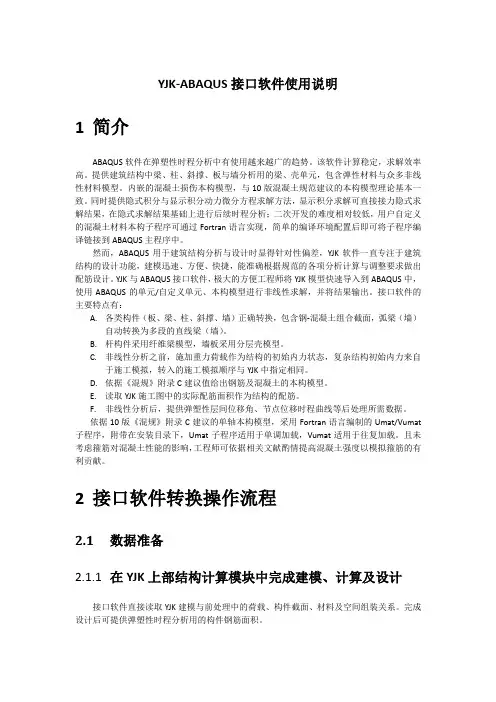

YJK-ABAQUS接口软件使用说明1简介ABAQUS软件在弹塑性时程分析中有使用越来越广的趋势。

该软件计算稳定，求解效率高。

提供建筑结构中梁、柱、斜撑、板与墙分析用的梁、壳单元，包含弹性材料与众多非线性材料模型。

内嵌的混凝土损伤本构模型，与10版混凝土规范建议的本构模型理论基本一致。

同时提供隐式积分与显示积分动力微分方程求解方法，显示积分求解可直接接力隐式求解结果，在隐式求解结果基础上进行后续时程分析；二次开发的难度相对较低，用户自定义的混凝土材料本构子程序可通过Fortran语言实现，简单的编译环境配置后即可将子程序编译链接到ABAQUS主程序中。

然而，ABAQUS用于建筑结构分析与设计时显得针对性偏差，YJK软件一直专注于建筑结构的设计功能，建模迅速、方便、快捷，能准确根据规范的各项分析计算与调整要求做出配筋设计。

YJK与ABAQUS接口软件，极大的方便工程师将YJK模型快速导入到ABAQUS中，使用ABAQUS的单元/自定义单元、本构模型进行非线性求解，并将结果输出。

接口软件的主要特点有：A.各类构件（板、梁、柱、斜撑、墙）正确转换，包含钢-混凝土组合截面，弧梁（墙）自动转换为多段的直线梁（墙）。

B.杆构件采用纤维梁模型，墙板采用分层壳模型。

C.非线性分析之前，施加重力荷载作为结构的初始内力状态，复杂结构初始内力来自于施工模拟，转入的施工模拟顺序与YJK中指定相同。

D.依据《混规》附录C建议值给出钢筋及混凝土的本构模型。

E.读取YJK施工图中的实际配筋面积作为结构的配筋。

F.非线性分析后，提供弹塑性层间位移角、节点位移时程曲线等后处理所需数据。

依据10版《混规》附录C建议的单轴本构模型，采用Fortran语言编制的Umat/Vumat 子程序，附带在安装目录下，Umat子程序适用于单调加载，Vumat适用于往复加载。

且未考虑箍筋对混凝土性能的影响，工程师可依据相关文献酌情提高混凝土强度以模拟箍筋的有利贡献。

YJK-AMCS 在YJK 的上部结构建模、计算模块功能的基础上，扩充钢筋混凝土预制构件的指定、预制构件的相关计算、预制构件的布置图和大样详图的绘制等工作。

预制构件的类型有钢筋混凝土预制叠合楼板、预制柱、预制梁、预制剪力墙、预制楼梯以及预制阳台。

该软件参照：2014 年10 月发布实施的《装配式混凝土结构结构技术规程》JGJ1-2014 、2015 年5 月发布的国家标准图《装配式混凝土结构连接节点构造》G310-1～2 编制。

省去了查找规范录入的过程，减少了错误的产生。

装配式的计算：一、叠合板的设计与计算：首先需定义每种叠合板底板的板宽、预制板厚。

叠合板布置以房间为单元进行。

此时输入叠合板的宽度、布置方式（按单向板布置或者自动判断单向板和双向板布置）、双向板的接缝宽度、桁架钢筋参数。

布置时以房间为单元进行，软件在所选房间内对叠合板底板自动排块。

排块时的房间尺寸按排块方向的房间净跨+20mm，及软件认为预制底板和支座的搭接长度为 10mm，这也是避免后浇混凝土时漏浆的措施。

最后用叠合板的“修改”菜单人工修改自动排块的结果，已达到优化拆分的效果。

计算时首先需设定叠合板的计算参数，例如桁架下弦钢筋是否伸出板端、确定吊点位置、脱模验算动力系数等。

叠合板的内力计算和配筋计算的操作流程和普通现浇楼板相同，可选择手册算法或有限元算法。

配筋计算按照叠合板厚度加现浇层厚度的总厚度进行。

即可进行叠合板底板的平面布置，出具叠合板底板的大样详图、模板详图、钢筋表。

二、预制构件的设计：预制构件由预制梁、预制柱、预制剪力墙组成。

首先应设置各个预制构件的相关设计参数，例如：预制框架梁箍筋形式、预制墙最小长度、边缘构件增加后浇节点伸出长度的最大尺寸、预制墙端伸出钢筋的长度、预制墙左右侧吊点离左边界距离等。

其次可对选定的层绘制平法图，并把梁、柱、墙构件的平法标注的内容同时绘制在当前平面上，已搭建模型。

接下来拆分各相应的预制构件，对于不同的构件均可进行配筋的前期修改，例如重选钢筋、梁筋修改、柱筋修改、墙筋修改、修改边缘构件钢筋、修改墙梁钢筋。
